Introdução
O módulo de fonte redundante industrial 4 slots com comunicação RS-485/Ethernet é uma solução de alimentação crítica destinada a garantir continuidade operacional em painéis de controle, racks de I/O e sistemas de automação. Neste artigo vamos abordar o produto ICP DAS com foco técnico, incluindo comunicações RS-485, Ethernet e protocolos como Modbus RTU/TCP, e explicar por que essa arquitetura é essencial para reduzir downtime em ambientes industriais e utilities. Desde conceitos como PFC (Power Factor Correction) até métricas de confiabilidade como MTBF, apresentaremos informações relevantes para engenheiros de automação e integradores de sistemas.

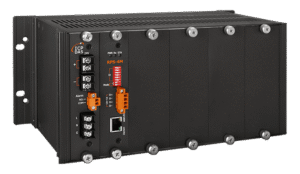

O módulo engloba um chassi com quatro slots para fontes hot-swap, entradas de alimentação redundantes e interfaces de comunicação para supervisão remota. Componentes típicos incluem módulos de alimentação intercambiáveis, backplane com detecção de falha, e um módulo de comunicação para telemetria via RS-485/Ethernet. A redundância é implementada em nível de fonte com gerenciamento ativo para balanceamento de carga e failover sem interrupção de carga crítica.
A importância prática recai sobre continuidade de processos industriais, disponibilidade de SCADA/PLC e integridade de alarms e I/O distribuído em arquiteturas IIoT. Produtos desse tipo atendem a requisitos normativos como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e testes de EMC segundo IEC 61000 (imunidade e emissões), garantindo conformidade para integração em projetos certificados. Para leituras complementares sobre protocolos e integração, consulte artigos técnicos em https://blog.lri.com.br/guia-modbus e https://blog.lri.com.br/boas-praticas-de-aterramento/.
Principais aplicações e setores atendidos pelo módulo de fonte redundante industrial 4 slots com comunicação RS-485/Ethernet
Este módulo é aplicado onde a continuidade energética é mandatória: painéis de automação, racks de I/O distribuído, estações de telemetria e salas de controle. Em linhas de produção e plantas químicas, evita perda de controle de malhas PID e interrupção de registro de dados; em utilities e subestações, sustenta RTUs e gateways IIoT durante falhas de uma das fontes primárias. A comunicação RS-485/Ethernet permite integração direta a PLCs legacy e gateways modernos.
No setor de telecomunicações e data centers, a redundância de fonte protege sistemas de monitoramento, PDUs e equipamentos de borda, reduzindo RTO (Recovery Time Objective). Em óleo & gás e mineração, a robustez mecânica e conformidade com IEC/EN para ambientes elétricos agressivos garantem operação em condições extremas. Para transporte e infraestrutura, mantém equipamentos de sinalização e comunicação sincronizados durante eventos de energia.
Além disso, OEMs que projetam painéis e gabinetes para clientes finais beneficiam-se da modularidade (hot-swap) para manutenção sem interrupção e do monitoramento remoto via Modbus/HTTP/SNMP para integração com CMMS e plataformas de manutenção preditiva. Para aplicações que exigem essa robustez, a série módulo de fonte redundante industrial 4 slots da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição em https://www.lri.com.br/aquisicao-de-dados/modulo-para-fonte-redundante-industrial-de-4-slots-e-comunicacao-rs-485ethernet.
Especificações técnicas do módulo (tabela)
Tabela resumida de especificações técnicas
| Item | Especificação típica |
|---|---|
| Modelo | Módulo de fonte redundante industrial 4 slots (ICP DAS) |
| Alimentação de entrada | Dual AC 85–264 VAC ou DC 110–300 VDC (modelos) |
| Redundância | N+1 com detecção ativa e hot-swap |
| Nº de slots | 4 slots hot-swap para fontes auxiliares |
| Comunicação | RS-485 (1 porta), Ethernet 10/100 Mbps (1 porta) |
| Protocolos suportados | Modbus RTU/Modbus TCP, SNMP, HTTP/REST (monitoramento) |
| Correntes de saída | Ex.: 24 VDC @ 10 A por slot (depende do módulo) |
| Dimensões | Montagem DIN 4U / 19" options (varia por chassis) |
| Temperatura de operação | -20 °C a +70 °C (dependendo do modelo) |
| Certificações | CE, RoHS, EN 61326 / IEC 61000 (EMC) |
| MTBF | > 100.000 horas (estimativa conforme MIL-HDBK-217F) |
Detalhes elétricos e mecânicos
A tensão de entrada admite faixas amplas (AC/DC) com correção ativa de fator de potência (PFC) para reduzir THD e conformar-se a requisitos de rede. Proteções incluem fusíveis na entrada, proteção contra sobrecorrente, sobretemperatura e proteção contra inversão de polaridade em modelos DC. O backplane implementa detecção de falha por monitoramento de tensão e corrente por slot, permitindo failover transparente.
As fontes são hot-swap com conectores de travamento e indicadores LED para status (ok/falha). Conectores são normalmente tipo parafuso de alta corrente para alimentação e bornes para RS-485; a porta Ethernet usa conector RJ-45 com suporte a LEDs de link/activity. O MTBF é calculado a partir de componentes principais (capacitores eletrolíticos de qualidade industrial, ventilação forçada se aplicável) e indicado conforme MIL-HDBK-217F ou normas equivalentes.
A montagem é tipicamente em trilho DIN (35 mm) ou painel 19", com travamento mecânico para resistência a vibração conforme normas industriais. Recomenda-se manter folga adequada para dissipação térmica e seguir requisitos de aterramento para reduzir ruído comum e evitar loops de terra, em conformidade com IEC 61140 e práticas de instalação.
Comunicação e protocolos RS-485/Ethernet/Modbus
A porta RS-485 suporta comunicações half-duplex com taxas típicas de 1.200 a 115.200 bps; recomenda-se terminação resistiva em 120 Ω quando necessário e uso de bias resistors para garantir sinalização estável. A topologia deve obedecer aos limites de extensão e número de nós definidos no padrão EIA-485. Para isolamento galvânico, verifique a versão do módulo caso a aplicação exija separação de terra.
Na Ethernet, o módulo oferece DHCP e configuração estática de IP, com suporte a Modbus TCP e servidores HTTP/REST para leitura Web. O gerenciamento de rede pode incluir SNMP para traps e polling. Em ambientes com requisitos de segurança, recomenda-se segmentação de VLAN e controles de acesso (ACL) no switch para proteger a interface.
A integração com Modbus RTU/TCP é nativa, com mapeamento de registradores configurável para leituras de tensão, corrente, status de slot e alarmes. Opções de diagnóstico incluem leitura de logs via HTTP/SNMP e envio de traps em eventos críticos. Para interoperabilidade OT/IT, o módulo pode atuar como conversor entre RS-485 (Modbus RTU) e Ethernet (Modbus TCP).
Importância, benefícios e diferenciais do módulo
A utilização de fonte redundante reduz significativamente o risco de interrupções de processo, garantindo que falhas em um módulo não afetem o fornecimento aos controladores e I/O críticos. Isso se traduz em maior disponibilidade (uptime) e menor risco de perda de produção. O monitoramento embutido facilita manutenção preditiva, reduzindo custos operacionais ligados a paradas não planejadas.
Os benefícios incluem continuidade de dados históricos (logs e trending), menor necessidade de intervenção manual e maior segurança funcional em sistemas com requisitos SLA. Economicamente, a redundância reduz o custo total de propriedade (TCO) quando considerada a diminuição do tempo de parada, custos de substituição emergencial e horas de engenharia para recuperação de falhas.
Como diferencial, a solução ICP DAS combina hot-swap, monitoramento por RS-485/Ethernet e integração nativa a protocolos industriais, entregando uma arquitetura pronta para IIoT e Industry 4.0. A modularidade facilita upgrades incrementais sem necessidade de retrabalhos elétricos no painel, e a conformidade com normas EMC e de segurança garante aceitação em projetos regulados.
Benefícios operacionais e econômicos
Do ponto de vista operacional, a redundância aumenta a disponibilidade dos ativos em percentuais que podem ser quantificados via análise de confiabilidade (ex.: redução do tempo médio de reparo — MTTR). Em um cenário prático, uma planta que reduce downtime em 50% pode ver payback do investimento em redundância em meses, não anos, dependendo do custo de parada por hora.
Manutenção preditiva é potencializada ao integrar leituras de saúde das fontes com sistemas CMMS; isso permite troca planejada de módulos antes do fim de vida, evitando falhas catastróficas. O impacto financeiro também inclui redução na necessidade de estoques de emergência e menor arbitragem logística para reposição rápida.
Ao considerar TCO, inclua fatores de aquisição, instalação, manutenção, energia (eficiência e PFC) e custos de downtime. A adoção de módulos com alta eficiência melhora o consumo energético global do painel e reduz a dissipação térmica e a necessidade de ventilação adicional.
Diferenciais técnicos frente à concorrência
Frente a módulos concorrentes, destaque-se a capacidade de integração nativa com protocolos industriais, a modularidade de 4 slots com hot-swap e o diagnóstico remoto via SNMP/HTTP. O uso de componentes com especificações industriais garante operação em faixas de temperatura ampliadas e maior MTBF, resultando em menor intervenção de campo.
Outros diferenciais incluem opções de isolamento galvânico para RS-485, entradas dual AC/DC e design que favorece PFC e baixa emissão de harmônicos (conformidade com EN 61000-3-2). A presença de indicadores locais e relatórios via Ethernet facilita troubleshooting sem abrir o painel.
A arquitetura de backplane e gerenciamento ativo permite políticas de balanceamento e priorização de carga, algo que muitas fontes “simples” não suportam, reduzindo risco de sobrecarga em situações de failover.
Guia prático de instalação e uso: Como configurar e operar o módulo
Antes da instalação, valide os requisitos elétricos (tensão e corrente da carga), verifique a compatibilidade com PDU/UPS existente e confirme o ambiente (temperatura, ventilação, classificação IP do painel). Faça um inventário de ferramentas: multímetro, alicate de torque, terminais adequados e ferramentas ESD para proteção. Confirme documentação técnica e firmware disponível no site do fornecedor.
Verifique a documentação conforme normas aplicáveis (IEC/EN 62368-1 para segurança elétrica, IEC 61000 para EMC) e certifique-se de que procedimentos de lockout/tagout (LOTO) sejam aplicados durante instalação. Cheque também requisitos de aterramento e roteamento de cabos para evitar loops e interferências. Prepare plano de testes de comissionamento com passos claros para simulação de falhas.
Mantenha plano de rollback (fallback) caso a instalação introduza instabilidade na rede de automação. Defina endereços IP provisórios, registros Modbus a serem mapeados e janelas de manutenção para testes de failover. Tenha contatos de suporte técnico à mão e registre serial numbers dos módulos instalados.
Pré-requisitos e checagens antes da instalação
Checklist: confirmar faixa de entrada (AC/DC), disponibilidade de espaço DIN/19", ventilação adequada e acesso para hot-swap. Verifique também inventário de cabos RS-485 (pares torcidos, blindagem) e cabeamento Ethernet industrial (CAT5e/6 com proteção contra surto). Verifique requisitos de proteção contra sobrecorrente no barramento.
Verifique integridade física do equipamento, números de série e versões de firmware. Consulte certificados de conformidade e notas de aplicação para ambientes classificados (ex.: gás, poeira). Tenha à mão especificações elétricas da carga para dimensionar corretamente as fontes.
Confirme políticas de grounding e use conectores de aterramento dedicados quando indicado. Confirme se o painel possui ventilação forçada ou passive cooling adequado e calcule dissipação térmica total para evitar derating.
Instalação física passo a passo (montagem DIN, conexão de slots, entradas de alimentação redundante)
Monte o chassi no trilho DIN ou 19" seguindo torque recomendado para fixadores. Instale módulos de fonte nos slots com travas de retenção, conectando-os ao backplane até ouvir o clique de encaixe. Instale ventilação ou filtros se o modelo exigir.
Conecte entradas AC/DC nas bornes dedicadas, aplicando fusíveis ou disjuntores conforme especificação. Para redundância, conecte duas fontes independentes (ex.: duas fontes AC em feeds separados) e verifique indicadores LED de status para cada slot. Ligue alimentação e verifique leituras de tensão no barramento de saída antes de conectar a carga.
Conecte porta RS-485 com terminações e bias conforme topologia; conecte Ethernet ao switch com VLANs se necessário. Registre endereços físicos (MAC) e configure IP inicial via DHCP ou console local. Documente a topologia e faça fotos do painel para registros.
Configuração de comunicação RS-485 e Ethernet com Modbus/RS-485/Ethernet
Configure RS-485: defina baudrate (ex.: 115200/8/N/1), ID do dispositivo e timeout. Habilite terminação e resistores de pull-up/pull-down quando a topologia requerer. Realize teste de integridade com um analisador RS-485 ou software de comunicação serial.
Na Ethernet, prefira DHCP para comissionamento inicial, depois atribua IP estático reservado com DNS e gateway corretos. Habilite SNMP e configure traps para eventos críticos (falha de slot, sobretemperatura). Teste conectividade com ping, telnet e cliente Modbus TCP.
No Modbus, faça mapeamento de registradores: por exemplo, registrador 40001 = tensão do slot 1, 40002 = corrente slot 1, etc. Teste leitura/escrita com um mestre Modbus e valide polling rate para evitar sobrecarga da CPU do módulo.
Testes de validação, comissionamento e procedimentos de fallback
Realize testes de failover: desligue uma das fontes e monitore continuidade de carga, latência de failover e logs gerados. Verifique notificações via SNMP/HTTP. Documente tempos de resposta e anomalias.
Faça testes de stress térmico e variação de carga para validar derating em alta temperatura. Execute testes de EMC/ruído conforme ambiente se aplicável. Valide também comunicação RS-485 com todos os nós e faça testes de pacote Ethernet sob carga.
Tenha plano de fallback: restaurar última configuração estável, reinstalar firmware conhecido ou trocar módulo por spare. Registre logs e timestamps para análise de causa raiz em caso de falha.
Integração com sistemas SCADA e IIoT: conectar o módulo a Modbus, OPC e plataformas cloud
O módulo integra-se nativamente a SCADA via Modbus RTU/TCP. Configure mapeamento de registradores conforme a hierarquia de variáveis do SCADA, definindo polling intervals e tamanhos de bloco para eficiência. Utilize timestamps do SCADA para correlacionar eventos com logs do módulo.
Para integração IIoT, implemente gateways que convertam Modbus para MQTT ou REST APIs. Use autenticação (TLS/HTTPS) e VPNs para tráfego sensível. Arquiteturas edge com coletors locais e buffering protegem contra perda de dados durante desconexões temporárias.
Configure alarmes em SCADA e envie traps SNMP para sistemas NMS. Importe métricas para plataformas Cloud (ex.: historizadores, analytics) para análises de manutenção preditiva e KPIs operacionais. Consulte também práticas de segmentação de rede e segurança OT/IT.
Configurar Modbus RTU/TCP para SCADA (endereços, mapeamento de registradores)
Planeje um mapa lógico de registradores: blocos contíguos para leituras de tensão, corrente, temperatura e status. Use endereços consistentes para facilitar scripts de integração e evitar conflitos com outros dispositivos Modbus. Defina timeouts e retries para tolerância à latência.
No Modbus RTU, sincronize baudrate e paridade e verifique terminação/biasing na linha RS-485. Em Modbus TCP, ajuste o polling para evitar congestionamento (por exemplo, agrupar leituras de múltiplos registradores por pacote). Documente offsets de registradores e escalas (ex.: valor 1234 = 12.34 V).
Teste com ferramentas como Modbus Poll/Modbus Doctor e valide com o SCADA em ambiente de testes antes de migrar para produção. Capture logs para análise de performance de polling e eventuais retrys.
Conectar a plataformas IIoT (MQTT, REST APIs) e práticas de segurança RS-485/Ethernet/Modbus
Recomenda-se usar um gateway edge para traduzir Modbus para MQTT com tópico padronizado (ex.: site/painel/slot1/voltage). Configure TLS e autenticação mútua no broker MQTT, implemente política de retenção e QoS conforme criticidade dos dados. Para REST, exponha endpoints seguros com token-based auth e rate-limiting.
Aplique segmentação de rede (VLAN), uso de firewalls industriais e VPNs para acesso remoto. Habilite logs de segurança e monitore anomalias. Para RS-485, mantenha fiação dedicada e separada de cabos de potência para reduzir EMI/RFI.
Implemente atualizações de firmware de forma controlada (staged) e assine imagens digitais quando disponível para garantir integridade. Use gerenciamento de chaves e políticas de rotação para credenciais IIoT.
Boas práticas de gerenciamento e monitoramento (logs, alarms, SNMP)
Ative logs locais e envio periódico para servidor de logs (Syslog) ou SIEM para correlação. Defina thresholds para alarmes (ex.: tensão < 22 V, temperatura > 60 °C) e políticas de escalonamento. Use SNMP v2/v3 para traps seguras e polling de variáveis chave.
Implemente dashboards com KPIs de saúde: estado dos slots, carga total, eficiência e eventos de failover. Correlacione dados de fontes com dados de processo para análise preditiva. Planeje retenção de logs conforme normas de auditoria.
Documento de operação e runbooks de resposta a incidentes devem estar disponíveis para equipes de manutenção e operação, incluindo contatos de suporte e lista de peças de reposição.
Exemplos práticos de uso e estudos de caso com o módulo
Caso 1: Em um painel de automação de uma linha de montagem, o módulo foi instalado para fornecer 24 VDC redundante a PLCs e I/O. Ao simular falha de uma fonte, o sistema manteve operação sem reset de PLC, reduzindo o MTTR para menos de 10 minutos. A documentação de comissionamento detalhou tempos de failover e thresholds de alarme.
Caso 2: Em um projeto de telemetria de subestação, o módulo com RS-485 integrou RTUs via Modbus RTU e enviou métricas para um gateway Modbus TCP em sala de controle. Mensagens de status (ex.: 0x01 = OK, 0x02 = Falha Slot 2) foram mapeadas em registradores e visualizadas no SCADA, permitindo diagnóstico remoto rápido.
Caso 3: Em um programa de manutenção preditiva, leituras de temperatura e ripple foram coletadas via Ethernet e enviadas a plataforma IIoT. Algoritmos de Machine Learning detectaram degradação de capacitores antes da falha, programando substituição em janela de manutenção, evitando parada de produção.
Caso 1: Redundância de fonte em painéis de automação — implementação e benefícios
Implementação envolveu dividir cargas críticas em barramentos alimentados por pares de fontes e configurar monitoramento para failover automático. A equipe definiu SLEs (Service Level Expectations) e validou com testes de carga incremental.
Resultados: eliminação de resets de controladores durante eventos de fonte, aumento de disponibilidade e menor horário de intervenção técnica. A análise financeira mostrou retorno sobre investimento (ROI) estimado em menos de 18 meses para linhas críticas.
Caso 2: Monitoramento remoto via RS-485/Ethernet — arquitetura e dados trocados
Topologia incluiu RS-485 até gateways locais e Ethernet até o centro de controle. Mensagens Modbus RTU agregadas no gateway convertidas em Modbus TCP enviavam blocos de registradores para SCADA a cada 2s. Logs indicaram latência média inferior a 50 ms.
Dados trocados: tensão por slot, corrente, status de LED, códigos de erro e temperatura. O monitoramento permitiu respostas proativas e troubleshooting remoto eficiente.
Caso 3: Integração com alarmes e manutenção preditiva
Regra de negócio definida: se ripple > X mV por 3 amostras consecutivas, gerar ticket automático no CMMS. Implementação conectou registradores do módulo ao middleware que orquestra tickets e envia notificações por e-mail/SMS.
Resultado: redução de falhas inesperadas e planejamento otimizado de inventário de peças críticas. Indicadores mostraram redução de eventos corretivos em 30% no primeiro ano.
Comparação técnica, erros comuns e detalhes avançados: módulo vs outros módulos ICP DAS
Uma tabela comparativa ajuda escolher modelo conforme requisitos (corrente por slot, isolamento, temperatura e interfaces). Modelos com mais capacidade por slot custam mais, mas reduzem necessidade de múltiplos módulos. Escolha deve considerar MTBF, certificações e integração nativa com protocolos necessários.
Erros comuns incluem falta de terminação RS-485, configuração IP duplicada, aterramento inadequado, ou ignorar derating térmico em alta temperatura. Esses problemas causam perda de comunicação, ruído e falhas intermitentes. Recomenda-se checklist de instalação e validação prévia.
Para manutenção avançada, mantenha firmware atualizado e colete logs periodicamente. Em atualizações, siga procedimento staged com backups e janelas de manutenção para evitar impactos. Documente revisões e resultados de testes.
Tabela comparativa rápida entre modelos ICP DAS (recursos, limites, custo)
| Modelo (ex.) | Corrente por slot | Isolamento RS-485 | Temp. operação | Indicadores | Custo relativo |
|---|---|---|---|---|---|
| RD-4S-A | 10 A | Opto-isolado | -20 a 70 °C | LEDs + SNMP | Médio |
| RD-4S-B | 20 A | Não isolado | -40 a 70 °C | LEDs + Web | Alto |
| RD-4S-C | 5 A | Opto + Galv. | -20 a 60 °C | LEDs | Baixo |
(Exemplo ilustrativo — consulte ficha técnica para valores reais.)
Erros de projeto e instalação mais comuns (e como corrigi-los)
Erros típicos: terminação RS-485 ausente, uso de cabo não blindado, fontes alimentadas em loops, IP duplicado e falta de ventilação. Correções: aplicar terminação 120 Ω, usar par trançado blindado, separar alimentações redundantes fisicamente e reservar IPs estáticos.
Outros problemas: não considerar MTBF e ciclos de hot-swap. Mitigue com políticas de substituição preventiva e estoque de módulos. Use logs para detectar degradação precoce.
Manutenção, diagnóstico avançado e atualizações de firmware
Tenha rotina de verificação mensal de logs e indicadores, vá além do visual e capture métricas de ripple, temperatura e ciclos de failover. Mantenha firmware atualizado com notas de release para correções críticas e novos recursos.
Procedimento seguro de atualização: backup da configuração, janela de manutenção, teste em bancada e aplicação por etapas com rollback definido. Registre checksums das imagens e assine digitalmente quando possível.
Conclusão
O módulo de fonte redundante industrial 4 slots com comunicação RS-485/Ethernet é uma peça-chave para arquiteturas industriais que exigem alta disponibilidade, integração com SCADA/IIoT e manutenção otimizada. Suas características — hot-swap, monitoramento remoto e suporte a Modbus/SNMP — o tornam adequado para utilities, manufatura, telecom e instalações críticas. Ao especificar, considere MTBF, PFC, certificações EMC e requisitos de instalação para garantir conformidade e performance.
Checklist final para solicitar cotação: demanda de corrente por slot, tipo de entrada (AC/DC), requisitos de isolamento RS-485, necessidade de suporte Ethernet, faixa de temperatura e políticas de firmware/serviço. Para solicitar cotação e suporte técnico, envie: número de slots necessários, especificação de carga (V/I), ambiente de instalação e requisitos de comunicação. Entre em contato / Solicite cotação diretamente com informações acima para agilizar resposta técnica.
Para aplicações que exigem essa robustez, a série módulo de fonte redundante industrial 4 slots da ICP DAS é a solução ideal. Confira as especificações completas e opções de aquisição em https://www.lri.com.br/aquisicao-de-dados/modulo-para-fonte-redundante-industrial-de-4-slots-e-comunicacao-rs-485ethernet. Para conhecer mais artigos técnicos e guias práticos, acesse Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.
Perguntas? Comente abaixo com sua topologia ou desafio técnico — terei prazer em ajudar a dimensionar e validar sua arquitetura.
Observações finais
Anexos recomendados: diagrama elétrico do backplane, scripts de configuração Modbus exemplo, checklist de comissionamento e links para fichas técnicas ICP DAS. Para consultas adicionais, consulte o blog técnico em https://blog.lri.com.br/ e entre em contato com o time de vendas para amostras e testes.
