Introdução: visão geral do Módulo RS-232 com 4 Portas Isoladas e conceito fundamental (módulo RS-232 isolado, porta serial RS-232 isolada)

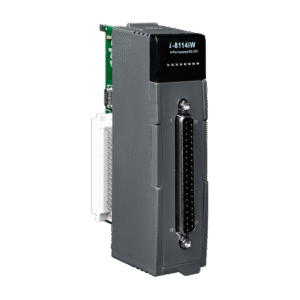

O Módulo RS-232 com 4 Portas Isoladas da ICP DAS é um conversor/servidor serial projetado para ambientes industriais que exigem comunicação serial confiável e proteção elétrica entre equipamentos heterogêneos. Este módulo oferece isolamento por porta, proteção contra transientes e interface física RS-232 em até quatro linhas independentes, reduzindo riscos de falhas por diferenças de potencial e ruído elétrico. Use este módulo quando houver necessidade de conectar equipamentos seriais legacy (CLPs, instrumentos, sensores) a controladores, gateways IIoT ou servidores SCADA sem comprometer a integridade do sistema.
Sua arquitetura básica consiste em quatro canais RS-232 com transformadores/optocopladores de isolamento, condicionamento de alimentação com proteção contra inversão de polaridade, e portas de diagnóstico (LEDs) para cada linha. Em termos de design, foca-se em robustez (faixas de temperatura industriais), conformidade eletromagnética (EMC) e facilidade de montagem em DIN-rail para integração em painéis. Conceitos técnicos relevantes incluem isolamento galvânico (p.ex. 2,5 kVrms por porta), MTBF para avaliação de confiabilidade e parâmetros seriais padrão (baud rate, paridade, stop bits, handshake RTS/CTS).
Do ponto de vista de aplicação, este módulo atende à demanda por conversão serial confiável em cenários IIoT e Indústria 4.0, onde dispositivos legados precisam ser expostos a gateways modernos ou redes Ethernet/TCP. A presença do isolamento por porta reduz a necessidade de medidas externas de proteção, mantendo conformidade com práticas de segurança e normas EMC/segurança como IEC/EN 62368-1 e limites de ensaio segundo IEC 61000-4-x. Para engenheiros, integradores e compradores técnicos, o módulo é uma solução econômica para preservar comunicação serial em ambientes industrializados.
Principais aplicações e setores atendidos com módulo RS-232 isolado
O módulo é amplamente utilizado em automação industrial para conectar CLPs, painéis HMI e instrumentos de medição seriais, especialmente quando há longos cabeamentos ou diferenças de terra entre salas/áreas. Em utilities (água, gás, energia), a isolação previne loops de terra e falhas que podem levar a perdas de medição ou falhas de comunicação com RTUs. No setor de energia e subestações, conecta unidades de medição e proteção que ainda usam RS-232 para diagnóstico e parametrização.
Para IIoT e Indústria 4.0, o dispositivo funciona como interface para equipamentos legacy que devem enviar telemetria a gateways MQTT/Modbus-TCP ou servidores OPC-UA. Em telecomunicações e datacenters, serve para manutenção e console management de equipamentos que oferecem porta serial como porta de configuração. Em laboratórios e OEMs, é ideal para bancadas de teste onde é preciso isolar dispositivos sob teste para evitar danos ao equipamento de aquisição de dados.
Casos de uso típicos incluem: coleta de dados de medidores via Modbus RTU para um gateway IIoT; consolidação de sinais seriais de equipamentos de processo para um PLC mestre; acesso remoto seguro a portas de console de equipamentos em salas distintas; e prevenção de falhas por surtos/transientes em linhas seriais em ambientes industriais com PDS e motores próximos. Cada cenário exige atenção a cabeamento, parâmetros seriais e requisitos de isolamento.
Especificações técnicas do Módulo RS-232 com 4 Portas Isoladas
Tabela de especificações técnicas (recomendada)
| Parâmetro | Valor | Faixa/Observações |
|---|---|---|
| Número de portas RS-232 | 4 | Isolamento por porta |
| Isolamento por porta | 2,5 kVrms (tip.) | Galvânico entre cada porta e o chassi/alimentação |
| Velocidade de comunicação | Até 115200 bps (padrão) | Suporte a taxas superiores depende de firmware/driver |
| Tensão de alimentação | 10 ~ 30 VDC | Proteção contra inversão de polaridade |
| Consumo de energia | ~1.5 W típico | Valor variável por tráfego e LEDs |
| Temperatura de operação | -40°C a +75°C | Classe industrial |
| Dimensões | DIN-rail compacto | Aproximadamente 90 x 22.5 x 110 mm (varia por modelo) |
| Conectores | DB9/terminal block (var.) | Verificar modelo |
| Handshake | RTS/CTS suportado | Controlável por firmware |
| MTBF | >200.000 horas (típico) | Base para planejamento de manutenção |
| Proteções EMC | IEC 61000-4-2/3/4/5/6 | Sujeito a certificados |
| Certificações | CE, RoHS (possível) | Verificar ficha técnica do modelo |
Detalhes elétricos e ambientais
O isolamento galvânico por porta (tipicamente 2,5 kVrms) é crucial para interromper loops de terra e proteger o host de surtos de tensão. O módulo costuma incluir supressores/transient voltage suppressors (TVS) em entradas de dados e alimentação, além de filtros LC para atenuação de ruído. Em redes industriais com PFC e grandes cargas, atenção ao dimensionamento de alimentação e a presença de filtros de linha é mandatória para minimizar interferências.
Ambientalmente, os módulos industriais possuem conformidade para operação em faixas amplas de temperatura (-40 a +75 °C) e resistência a vibração e choque, conforme normas aplicáveis para equipamentos montados em painéis. O projeto deve contemplar dissipação térmica adequada e espaço para ventilação quando instalado em racks densos. Para ambientes com risco de contaminação, considerar gabinetes com classificação IP apropriada.
Quanto ao consumo, módulos seriais isolados tendem a ter consumo baixo (1–3 W), mas o consumo pode aumentar conforme LEDs indicativos, transientes nas linhas e a necessidade de drivers de nível. O MTBF é um indicador de confiabilidade operacional — valores típicos acima de 200.000 horas são aceitáveis para planejamento de manutenção preditiva.
Interfaces físicas e protocolos suportados
Fisicamente as portas RS-232 podem estar em DB9 fêmea ou terminais rosqueáveis dependendo do modelo; pinos típicos incluem TXD, RXD, RTS, CTS, DTR, DSR, DCD e GND. LEDs por porta indicam atividade TX/RX e estado de erro; um LED de alimentação indica alimentação correta. Handshake por hardware (RTS/CTS) é suportado e útil para fluxos de dados críticos; handshakes por software (XON/XOFF) também são normalmente suportados.
O módulo suporta formatos de dados clássicos: 5–8 bits, paridade (None/Even/Odd/Mark/Space), 1–2 stop bits. Taxas típicas 300–115200 bps, com suporte a 230400 ou 460800 bps em alguns firmwares avançados. Do lado de protocolos, além do simples encapsulamento serial-to-TCP, é comum oferecer compatibilidade com Modbus RTU (mapeamento direto para Modbus TCP via gateway), e integração via drivers para SCADA/OPC.
Conectividade para integração com gateways IIoT pode incluir servidor TCP/UDP que expõe portas seriais como sockets, ou suporte a agentes que convertem tráfego serial em mensagens MQTT/HTTP. Verifique a ficha técnica para recursos de logging, timestamp e buffering que melhoram a integração com plataformas IIoT.
Importância, benefícios e diferenciais do Módulo RS-232 com 4 Portas Isoladas
O diferencial principal é o isolamento por porta, que protege cada canal contra transientes e elimina loops de terra sem necessidade de isoladores externos. Isso reduz retrabalhos elétricos e custos de manutenção e aumenta a disponibilidade do sistema — crítico em utilities e linhas de produção. Para integradores, a redução de interruptions por falhas elétricas traduz-se em menor MTTR e maior confiança do cliente final.
Benefícios adicionais incluem facilidade de integração (formato DIN-rail, LEDs de diagnóstico, opções de conector), compatibilidade com padrões seriais legacy e custo total de propriedade favorável quando comparado a soluções que exigem protectores externos. A robustez industrial (temperatura, EMC) e a conformidade com normas aumentam a aceitabilidade em especificações técnicas de projetos de engenharia.
Do ponto de vista de suporte e ciclo de vida, escolher um módulo de fabricante reconhecido como a ICP DAS garante acesso a firmware, documentação técnica e assistência para certificações. Para projetos que demandam interoperabilidade com SCADA/IIoT, a presença de features como buffering, timestamps e suporte a múltiplos protocolos simplifica arquitetura e acelera entrega.
Guia prático de instalação e uso do Módulo RS-232 com 4 Portas Isoladas — Como fazer/usar?
Preparação e segurança antes da instalação
Antes da instalação, interrompa alimentação e documente topologia elétrica. Verifique compatibilidade de níveis RS-232 (±3 a ±15 V típico) e se há necessidade de adaptadores para equipamentos com TTL/CMOS. Confirme requisitos de aterramento do painel e mantenha isolamento funcional entre áreas de potência e comunicação para reduzir ruído EMI.
Use EPI conforme normas de segurança elétrica; certifique-se de que a alimentação esteja dentro da faixa (10–30 VDC) e com proteção contra inversão. Consulte normas aplicáveis (p.ex. IEC/EN 62368-1 para segurança elétrica de equipamentos) e planeje testes pós-instalação para validar isolamento e continuidade do terra. Realize aferição com multímetro/osciloscópio se houver suspeita de transientes.
Documente configurações seriais desejadas (baud, paridade, stop bits) antes da energização. Se o sistema conecta-se a redes críticas, planeje janelas de manutenção e verifique políticas de change control da planta para minimizar risco operacional.
Montagem física e fiação (diagrama)
Fixe o módulo em trilho DIN com espaço mínimo para dissipação térmica. Coloque o módulo próximo a cabeamento que reduza comprimento de fios seriais, respeitando limite RS-232 (~15 m para níveis clássicos; use RS-422/485 para distâncias maiores). Separe cabos de sinais de potência e motores para reduzir acoplamento de ruído.
Conecte TXD ao RXD correspondente e RTS/CTS conforme necessário para handshake por hardware. Use cabos blindados com malha aterrada em um único ponto próximo ao painel para evitar loops. Para alimentação, conecte ao barramento 24 VDC com proteção de fusível e verifique polaridade antes de energizar.
Sugestão de diagrama textual: [Equipamento A (TXD/RXD)] ——> [Porta 1 do Módulo (RXD/TXD)] ——> [Gateway/PLC via Ethernet]. Cada porta isolada conectada ao chassi por via óptica/transformador, sem conexão elétrica direta entre portas.
Configuração de comunicação e parâmetros seriais
Defina parâmetros seriais conforme datasheet do equipamento legado (ex.: 19200, 8, N, 1 para Modbus RTU). Configure handshake RTS/CTS se o dispositivo requer fluxo por hardware; caso contrário, use XON/XOFF. Em sistemas Linux, use stty para ajustar parâmetros: stty -F /dev/ttyS0 19200 cs8 -cstopb -parenb.
Se o módulo possui utilitário/firmaware da ICP DAS, utilize-o para mapear portas seriais a sockets TCP/UDP ou para ajustar buffering e timeout. Documente endereçamento lógico (p.ex., porta serial 1 -> TCP:4001) para integração com SCADA. Verifique LED de atividade e logs de comunicação para garantir taxa e paridade corretas.
Testes funcionais e validação
Realize teste de loopback local para cada porta (conectar TX a RX) e verificar eco de dados. Em Linux, um teste simples: echo -n "teste" > /dev/ttyS0 e cat /dev/ttyS0 para verificar retorno. Faça testes end-to-end conectando ao CLP ou equipamento final e executando leituras conhecidas (p.ex., leitura de registradores Modbus).
Use ferramentas como RealTerm, PuTTY ou minicom para observar tráfego serial e definir logs. Valide latência e perda de pacotes em condições de carga e simule transientes para confirmar proteção. Compile checklist de aceitação: continuidade física, isolamento medido, parâmetros seriais validados, comunicação consistente por 24–72 horas.
Integração do Módulo RS-232 com 4 Portas Isoladas com sistemas SCADA e IIoT
Protocolos e drivers compatíveis (Modbus, OPC-UA, MQTT, etc.)
O módulo normalmente atua como dispositivo serial-to-Ethernet com suporte primário a Modbus RTU (serial) e, via gateway, Modbus TCP. Para integração SCADA, o uso de drivers nativos Modbus é padrão; para plataformas modernas, converta dados para OPC-UA ou publique via MQTT para brokers IIoT. Escolha Modbus para baixa latência e determinismo; use MQTT/HTTP para arquiteturas distribuídas e cloud.
Drivers OPC/SCADA muitas vezes requerem mapping de registradores e tunning de timeouts. Se o módulo oferece agent integrado, prefira uso de TLS/MQTT para segurança; caso contrário, encapsule via gateway com suporte a TLS/DTLS. Para virtualização de portas, utilize servidores serial que exponham portas COM virtuais em servidores Windows/Linux.
Tenha em mente que protocolos com confirmação de delivery (p.ex. MQTT QoS) e buffering local ajudam a mitigar perda durante intermitências de rede. Para aplicações críticas em tempo real, mantenha arquitetura com redundância e monitoramento de saúde do dispositivo.
Configuração de gateway/servidor e mapeamento de portas seriais
Mapeie portas seriais para sockets TCP (por ex., 192.168.1.50:4001..4004) ou para portas COM virtuais em servidores que executam agentes. Configure timeouts e re-transmissões para adequar comportamento de Modbus RTU sobre TCP, evitando colisões e perdas. Documente regras de firewall para permitir apenas origens confiáveis ao acessar os sockets.
Em gateways IIoT, defina tópicos MQTT por equipamento e inclua metadados (timestamp, qualidade, unidade). Ao migrar para OPC-UA, crie nós organizados por dispositivo/porta para facilitar mapeamento semântico em SCADA. Se usar Modbus, assegure endereçamento único e evite múltiplos masters na mesma linha serial.
Implemente monitoramento SNMP/HTTP para status do módulo e alertas sobre perda de comunicação, temperatura elevada ou falhas de alimentação. Isso facilita manutenção preditiva e integra-se com sistemas de NOC/EMS.
Segurança, latência e confiabilidade em redes IIoT
Proteja acesso via VPN, ACLs, VLANs e segmentação de rede para impedir exposição direta do dispositivo ao Internet público. Use TLS para brokers MQTT e TLS/HTTPS para APIs; em ambientes restritos, encapsule tráfego serial por VPN site-to-site. Considere QoS e priorização (QoS em redes industriais) para tráfego de telemetria crítico.
Dimensione buffers e timeouts para lidar com latência de redes WAN; verifique jitter que pode impactar protocolos sensíveis ao tempo. Para garantias de disponibilidade, implemente redundância (gateways secundários, rotas de rede alternativas) e políticas de reconexão automática com backoff exponencial.
Realize testes de segurança: varredura de portas, verificação de firmware e atualização de credenciais. Mantenha inventário e políticas de gestão de ciclo de vida para aferir vulnerabilidades e aplicar patches.
Exemplos práticos de uso do Módulo RS-232 com 4 Portas Isoladas
Case 1 — Integração com CLP via Modbus RTU
Cenário: CLP mestre precisa ler registradores de vários módulos de medição seriais. Conecte cada medidor a uma porta do módulo isolado e configure o CLP para comunicar-se via Modbus RTU. Ajuste baud/paridade/stop conforme especificado pelo fabricante dos medidores (ex.: 19200, 8, E, 1).
Fiação: TX↔RX cruzado, RTS/CTS conforme necessário. No CLP configure tempo de resposta e retry counts. Valide leituras com software de monitoramento e registre logs para comparações históricas. Utilize o isolamento para prevenir malfações por loops de terra entre medidores e CLP.
Verificações: confirme CRC e tempos de silêncio inter-frame do Modbus; monitore retry e latência para garantir determinismo necessário em controle de processo.
Case 2 — Aquisição de dados de sensores seriais para IIoT
Cenário: Sensores seriais enviam dados periódicos que precisam ser publicados em um broker MQTT para uma plataforma cloud. O módulo converte serial para TCP/UDP; um gateway local executa agente que consome dados e publica MQTT com QoS 1.
Pipeline: sensor -> porta RS-232 (porta 2) -> módulo -> socket local -> agente -> mqtt://broker.cloud. Adicione timestamps e status de qualidade antes do publish. Configure buffering local para tolerar desconexões temporárias e evitar perda de dados.
Validação: monitorar latência fim-a-fim e integridade dos payloads. Teste com simulação de perda de rede para assegurar que o buffering e reconexão funcionem conforme esperado.
Esquemas de ligação e scripts de teste (exemplos de comandos e logs)
Teste loopback (Linux): stty -F /dev/ttyS0 19200 cs8 -cstopb -parenb; echo -n "PING" > /dev/ttyS0; cat /dev/ttyS0. Para Modbus RTU use modpoll: modpoll -m rtu -a 1 -r 0 -c 10 -t 3 -b 19200 /dev/ttyS0.
Logs de diagnóstico deverão mostrar frames completos com CRC válidos. Em casos de erro, verifique se há bytes corrompidos (caracteres estranhos), indicando problemas de paridade/baud ou ruído elétrico.
Comparação técnica: Módulo RS-232 com 4 Portas Isoladas vs produtos similares da ICP DAS
Matriz comparativa de features
| Modelo | Isolamento por porta | Nº portas | Tipos de porta | Certificações | Observações |
|---|---|---|---|---|---|
| Módulo RS-232 4 portas (este) | 2,5 kVrms | 4 | RS-232 (DB9/terminal) | CE, EMC | Ideal para isolation por porta |
| Modelo B (8 portas não isoladas) | não | 8 | RS-232 | CE | Maior densidade, menor proteção |
| Modelo C (RS-422/485) | 2,5 kVrms | 4 | RS-422/485 | CE | Melhor para longas distâncias |
Cenários de escolha: quando preferir este módulo ou outro modelo
Prefira o módulo 4 portas isoladas quando cada porta conectar-se a equipamentos em diferentes áreas com possível diferença de terra ou risco de transientes. Para aplicações de alta densidade de portas em mesma zona elétrica, modelos não isolados podem ser mais econômicos. Para distâncias além de 15 m, considere RS-422/485 que suportam differential signaling.
Para projetos onde o protocolo é predominantemente Modbus RTU com necessidade de isolamento, o modelo 4-portas oferece melhor custo-benefício. Se a aplicação requer integração direta a barramentos industriais (Profibus/Profinet), analisar módulos específicos para esses protocolos.
Erros comuns, armadilhas técnicas e como solucioná-los
Problemas de comunicação e checklist de resolução
Sintoma: dados corrompidos, caracteres estranhos — verifique baud/paridade/stop bits, cabos cruzados TX/RX, e níveis de tensão. Verifique se a porta está configurada para handshake correto (RTS/CTS vs XON/XOFF). Teste com loopback e utilitários seriais para isolar o problema.
Sintoma: perda intermitente — investigar interferência EMI, cabeamento paralelo com fontes de potência, e loops de terra. Meça ruído com osciloscópio e, se necessário, adote blindagem e aterramento único. Verifique limitações físicas do RS-232 (~15 m) e substitua por RS-422/485 se necessário.
Problemas de acesso remoto — verifique regras de firewall, NAT e mapeamento de portas; implemente VPN para diagnósticos seguros. Use logs do módulo para identificar timeouts e reconexões.
Boas práticas de isolamento e aterramento
Evite conectar múltiplos pontos de terra que causam loops. Adote aterramento único em painel e use cabos blindados aterrados em uma extremidade (próxima ao painel). Separe fisicamente canais de potência e sinal; use filtros EMI em fontes de alimentação com PFC para reduzir harmônicos e ruído.
Inspecione regularmente conexões mecânicas e terminais; folgas ou conector oxidado podem gerar resistência e ruído. Em ambientes com alta probabilidade de surto, adote proteção adicional (surtos em barramento de alimentação).
Documente todas as práticas de aterramento no manual de engenharia do projeto para replicabilidade entre instalações.
Conclusão: resumo estratégico e chamada para ação — Entre em contato / Solicite cotação
O Módulo RS-232 com 4 Portas Isoladas da ICP DAS é uma solução técnica robusta para integrar equipamentos seriais em ambientes industriais e IIoT, oferecendo isolamento por porta, conformidade EMC e facilidade de integração em architectures SCADA. Adote este módulo quando existirem riscos de loop de terra, necessidade de proteção contra transientes ou quando for essencial manter comunicação serial confiável entre zonas distintas. Para aplicações que exigem essa robustez, a série Módulo RS-232 com 4 Portas Isoladas da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/modulo-rs-232-com-4-portas-isoladas
Se precisar de uma solução com maior densidade ou suporte a RS-422/485, consulte alternativas e compare recursos em nosso blog técnico (ex.: https://www.lri.com.br/produtos/modulo-rs-232-4-portas-isoladas). Para projetos de integração, engenharia e serviços, entre em contato com nosso time técnico para suporte em especificação e testes de campo.
Pergunte nos comentários abaixo suas dúvidas de integração, compartilhe um diagrama do seu projeto ou solicite cotação para implantação em escala. Nossa equipe de aplicações responde rapidamente e pode fornecer scripts de teste, configurações de exemplo e suporte em campo.
