Introdução

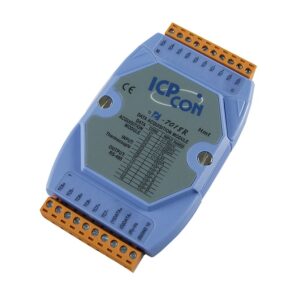

O módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão é um equipamento de aquisição de dados projetado para ler sinais térmicos de termopares e transmitir leituras de temperatura via RS-485 utilizando os protocolos DCON ou ASCII. Esse módulo é ideal para aplicações industriais e de utilities que exigem robustez contra ruído elétrico e surtos de tensão, garantindo integridade das medições em ambientes severos. Palavras-chave como entrada termopar, RS-485 DCON, proteção contra alta tensão, aquisição de dados industrial e IIoT aparecem desde o primeiro parágrafo para reforçar a otimização semântica e facilitar busca técnica.
Em contextos de automação e controle, o uso de módulos com isolamento e proteção de alta tensão reduz riscos de falhas catastróficas, diminui downtime e facilita manutenção preditiva. Normas como IEC/EN 62368-1 (segurança de equipamentos de áudio/TV/IT) e boas práticas de projeto (considerando MTBF e PFC quando pertinente a fontes) orientam o desenvolvimento de soluções confiáveis. Para engenheiros e integradores, entender especificações como precisão, resolução, isolamento e taxa de amostragem é essencial para seleção correta do equipamento.
Este artigo técnico detalha funções, especificações, procedimentos de instalação, integração com SCADA/IIoT e estudos de caso práticos para possibilitar decisão de compra e implantação. Ao longo do texto, encontrará recomendações aplicáveis a plantas industriais, laboratórios e linhas de produção, com foco em confiabilidade operacional e interoperabilidade. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão: visão geral e conceito fundamental
O módulo descrito é um coletor de sinais termopar, com 8 canais isolados, capaz de operar em protocolos DCON e ASCII sobre interface RS-485. Sua função principal é converter mV gerados por termopares (K, J, T, S, R, N, E, B, etc.) em valores de temperatura linearizados, entregando-os a controladores, PLCs ou gateways. A proteção contra alta tensão (HV) mitiga danos causados por sobretensões transientes e falhas de isolamento, aumentando a disponibilidade do sistema.
Do ponto de vista arquitetural, o módulo normalmente incorpora condicionamento de sinal (amplificação, filtragem), conversão A/D de alta resolução e isolamento galvanico entre canais, barramento e alimentação. A compatibilidade com DCON/ASCII permite integração direta com ecossistemas ICP DAS e compatibilidade com conversores para Modbus/OPC. Em aplicações IIoT, dados podem ser encaminhados via gateways para armazenamento em nuvem para análise avançada e manutenção preditiva.
A presença de proteções surge como requisito em instalações com linhas longas de sensores, motores próximos ou ambientes sujeitos a descargas elétricas. A seleção correta considera não apenas número de canais, mas também precisão, resolução, taxa de amostragem, limites de modo comum e de modo diferencial, e certificações relevantes para o setor (por exemplo, conformidade eletromagnética e segurança funcional).
Principais aplicações e setores atendidos pelo módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão
No setor de automação industrial, o módulo é aplicado em monitoramento térmico de fornos, laminação metálica, e processos onde múltiplos pontos precisam de aquisição sincronizada. Exemplos práticos incluem perfilamento térmico de tratamento térmico e controle de zonas de aquecimento, onde leituras estáveis evitam rejeitos de produção. Integração com PLCs via RS-485 facilita controle em laços PID distribuídos.
Em utilities e energia, o produto serve no monitoramento de cabines, transformadores e processos de geração, onde correntes parasitas e surtos são comuns. A proteção contra alta tensão evita danos por surtos de manobra ou descargas atmosféricas. Em petroquímica e indústrias de processo, garante rastreabilidade de temperatura em linhas críticas para segurança e qualidade do produto.
Setores como alimentos e bebidas e laboratórios/P&D utilizam módulos termopar para controle de receitas, validação de processos e ensaios de materiais. A compatibilidade com plataformas SCADA e armazenamento histórico possibilita conformidade com normas de rastreabilidade. Para integração IIoT, gateways ligados a esses módulos permitem análise de tendências e alertas automatizados.
Especificações técnicas do módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão (tabela resumo)
| Especificação | Valor típico |
|---|---|
| Tipo / Quantidade de canais | 8 canais de entrada termopar (isolados) |
| Tipos de termopar suportados | K, J, T, E, N, R, S, B (configuráveis) |
| Precisão / Resolução | ±0.2°C (depende do tipo), resolução 0.1°C (ou 0.01°C em versão high-res) |
| Taxa de amostragem | Até 10 amostras/s por canal (configurável) |
| Isolamento | Galvânico 1500 Vrms entre canais e RS-485/alimentação |
| Proteção contra alta tensão | Protetores transientes TVS + isolamento reforçado; withstand até 1500 V (dependendo do modelo) |
| Protocolo | RS-485 (DCON / ASCII) |
| Alimentação | 10 ~ 30 VDC (ou 24 VDC típico) |
| Consumo | Tipicamente < 1.5 W |
| Dimensões | Ex.: 110 x 22 x 85 mm (módulo tipo DIN-rail) |
| Temperatura de operação | -25°C a +70°C |
| Certificações | CE, FCC, resistência EMI conforme normas IEC |
| MTBF | > 100.000 horas (condições de operação padrão) |
Tabela técnica (campos recomendados)
Os campos essenciais a incluir em uma tabela técnica são: tipo/quantidade de canais, tipos de termopar suportados, precisão e resolução, taxa de amostragem por canal, isolamento galvânico, proteção contra alta tensão (especificar níveis de withstand e dispositivos de proteção), protocolos de comunicação (DCON/ASCII), alimentação e consumo, dimensões mecânicas, faixa de temperatura de operação e certificações. Incluir também MTBF, tolerância a modos comuns e limites de entrada, além de requisitos ambientais (IP, vibração).
Essas colunas permitem comparação objetiva entre modelos e garantem que especificações críticas — como tensão de modo comum máxima, imunidade a surto e tempo de resposta — sejam facilmente verificáveis pelo engenheiro. Para projetos regulados, mencione conformidade com normas pertinentes e requisitos de calibração rastreável.
Interpretação e limites operacionais
A precisão indicada é o desvio máximo em condições padrão; tolerâncias aumentam quando a temperatura ambiente varia ou quando existe ruído elétrico. A resolução define o menor incremento detectável; para processos de controle fino, prioridade é dada à resolução e estabilidade a longo prazo. A taxa de amostragem determina capacidade de capturar transientes térmicos; aplicações dinâmicas exigem amostragem mais alta ou filtragem adequada.
O isolamento galvânico protege contra loops de terra e reduz interferência causada por diferenças de potencial; quando especificado como 1500 Vrms, isso significa que o módulo poderá suportar ensaios de tensão de linha por curta duração conforme normas. A proteção contra alta tensão com TVS e fusíveis protege contra surtos, mas não substitui aterramento adequado e SPD na planta. Limites de operação como temperatura e vibração impactam MTBF e precisão.
Ao selecionar, verifique ainda a compatibilidade do tipo de termopar com a faixa de temperatura e ambiente (por exemplo, termopar tipo B para altas temperaturas acima de 1000°C). Considere também a necessidade de certificações específicas (por exemplo, para ambientes ex, ou food-grade) que possam exigir selos e testes adicionais.
Importância, benefícios e diferenciais do produto módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão
O principal benefício é a robustez operacional: isolamento por canal e proteção contra alta tensão reduzem falhas em ambiente industrial, diminui tempo de indisponibilidade e custos de manutenção. A compatibilidade com DCON/ASCII facilita integração direta com sistemas ICP DAS e permite retrocompatibilidade em plantas legadas. Para compradores técnicos, isso traduz-se em menor custo total de propriedade (TCO).
Diferenciais comparativos incluem proteção transiente integrada, configuração flexível de tipos de termopar por canal e possibilidade de operação em barramento RS-485 multi-drop. Em relação a módulos sem isolamento ou sem proteção HV, há ganho em segurança funcional e redução de incidentes por surtos. A modularidade DIN-rail também facilita instalação e substituição em campo.
Além disso, suporte a IIoT e gateways permite elevar dados brutos a insights operacionais: monitoramento contínuo, alertas em tempo real e análises preditivas. Em termos de conformidade técnica, optar por módulos com certificações e testes EMC reduz risco em auditorias e facilita homologação em projetos sob padrões internacionais.
Guia prático: como instalar e usar o módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão passo a passo
Antes da instalação, realize um plano de instalação que considere roteamento de cabos, aterramento e localização do módulo (evitar proximidade com fontes de interferência). Siga as recomendações do fabricante para faixa de alimentação (ex.: 10–30 VDC) e assegure que a fonte tenha PFC se estiver em painéis sensíveis. Use ferramentas calibradas para conexões de termopar e fusíveis de proteção conforme especificado.
Durante a energização inicial, verifique LEDs de status (alimentação, comunicação, erro) e realize leituras estáticas com termopares em temperaturas conhecidas (pontos de referência) para validar linearização e offset. Em seguida, integre ao sistema SCADA ou PLC testando comandos DCON/ASCII básicos. Documente endereçamento RS-485 e parâmetros de comunicação para manutenção futura.
Para operação contínua, agende calibrações periódicas e inspeções eletromecânicas, especialmente se houver exposição a ambientes corrosivos ou temperaturas extremas. Mantenha logs de eventos para análise de tendência e substitua componentes de proteção (fusíveis, supressores) conforme especificado.
Preparação e verificação inicial (checklist)
- Verificar tipo e integridade dos termopares e conexões.
- Conferir tensão de alimentação correta e polaridade.
- Confirmar configuração de endereço e parâmetros RS-485 (baud rate, paridade).
- Garantir aterramento do painel e isolamento entre sinais de potência e instrumentação.
- Checar LEDs de status, documentação e condições ambientais (temperatura, umidade).
Passo a passo de cabeamento e aterramento
Conecte termopares seguindo a polaridade indicada, evitando emendas longas e preferindo cabeamento blindado quando possível. Para RS-485, use par trançado com terminação resistiva na extremidade do barramento e, se necessário, resistência de pull-up/pull-down para bias. Isolar fisicamente cabos de sensores de potência e utilizar separação de canal conforme recomendações IEC para evitar acoplamento.
Aterramento deve ser único (star-ground) no painel, ligando o ponto de aterramento do módulo ao barramento principal; evitar loops de terra que geram diferenças de potencial. Em instalações sujeitas a descargas, insira SPD (Surge Protective Devices) no cabo de alimentação e considere proteção adicional em entradas analógicas.
Configuração de comunicação DCON/ASCII e parâmetros RS-485
Defina endereço do dispositivo via DIP-switch ou software de configuração, selecione baud rate (comuns: 9600, 19200, 38400), paridade (None, Even, Odd) e stop bits. Comando DCON é binário estruturado e eficiente para leitura de múltiplos canais; ASCII facilita debugging. Exemplos de comandos básicos: leitura de canal (DCON) e escrita de configuração (ASCII).
Assegure que o RS-485 esteja configurado em half-duplex com terminação adequada e que apenas um mestre inicie transações. Teste comunicação com utilitários de diagnóstico e capture logs para validar latência e perda de pacotes.
Calibração, verificação de precisão e manutenção preventiva
Calibre periodicamente com padrões rastreáveis ou uso de banho de calibração para termopares. Verifique offset e ganho por canal, e compense via software quando necessário. Mantenha registros de calibração conforme normas de qualidade (ISO 9001/IEC 17025 se aplicável).
Inspecione elementos de proteção (fusíveis, TVS) após surtos detectados e substitua conforme orientação do fabricante. Rotina de manutenção deve incluir checagem visual, limpeza de terminais e verificação de torque em bornes.
Diagnóstico e resolução de falhas comuns
LEDs indicam falhas básicas: erro de comunicação, perda de canal ou sobretemperatura. Leituras inconsistentes podem indicar ruído ou mau aterramento; use multímetro e osciloscópio para investigar sinais. Offset sistemático sugere necessidade de re-calibração ou termopar danificado.
Canais mortos podem ser isolados testando com fonte de sinal simulada; se channel hardware falhar, considerar troca do módulo ou uso de spare. Documente cada incidente para análise de causa raiz e melhoria contínua.
Integração com sistemas SCADA, IIoT e aquisição de dados industrial
A integração do módulo com SCADA passa pelo mapeamento de canais para tags, escalonamento e configuração de alarmes. Gateways que convertem DCON/ASCII para Modbus TCP/RTU, OPC-UA ou MQTT facilitam envio de dados para plataformas IIoT. Planeje esquema de dados considerando amostragem, compressão e retenção histórica.
Para IIoT, utilize gateways com edge computing para pré-processamento, filtragem e detecção de anomalias, reduzindo latência e consumo de banda. Segurança é crítica: implemente VPNs, TLS e segmentação de rede para proteger telemetria sensível. Considere também buffering local em caso de perda de conectividade.
A interoperabilidade com sistemas de análise preditiva permite fechar o ciclo entre medição e ação, alimentando modelos de manutenção preditiva e controle adaptativo. Ferramentas modernas apoiam integração via APIs e adaptadores para plataformas de cloud analytics.
Mapear variáveis do módulo para tags SCADA/IIoT
Cada canal termopar deve ser mapeado para um tag com metadata: tipo de sensor, unidade, faixa, alarmes alto/baixo e escala. Use nomes padronizados e documentação de tag para facilitar manutenção e execução de scripts. Inclua checksum e timestamps síncronos quando possível para integridade.
Defina escalonamento linear (mV → °C) e aplique compensação de junção fria (cold-junction compensation). Crie templates de tag para replicabilidade em múltiplos pontos de medição.
Protocolos, gateways e conversores (DCON/ASCII → Modbus/OPC/MQTT)
Opções práticas incluem: gateways ICP DAS que convertem DCON para Modbus RTU/TCP, servidores OPC-UA para integração com SCADA e brokers MQTT para IIoT. Escolha dispositivos que suportem buffering e transformação de dados em edge para garantir continuidade.
Verifique latência e throughput do gateway, especialmente em aplicações com muitos pontos. Teste conversão de protocolo em bancada antes da implantação em campo.
Segurança, latência e integridade de dados na integração
Implemente autenticação e criptografia para acessos remotos, mantenha firmware atualizado e restrinja portas desnecessárias. Use QoS em redes IIoT para priorizar dados críticos. Valide integridade com checksums e redundância em pontos críticos.
Monitore latência end-to-end; para controle em tempo real, mantenha leituras locais com ciclagem rápida e envie resumos para a nuvem. Planeje recuperação de falhas com reconciliação de dados após queda de conexão.
Exemplos práticos de uso do módulo em aplicações reais
Caso 1 — Monitoramento de fornos industriais (controle de perfil térmico): aplique termopares tipo K dispostos por zonas, com amostragem >=1 Hz por canal para controle de rampa. Configure alarmes e lógica PID distribuída no PLC usando entradas do módulo para manter perfil térmico conforme especificação de processo.
Caso 2 — Linha de produção alimentícia (rastreabilidade de temperatura): use o módulo para registrar temperatura em pontos críticos de pasteurização. Integre com SCADA para geração de relatórios de conformidade e exporte logs para ERP/SCM. A proteção HV protege contra ruído em ambientes com motores e inversores.
Caso 3 — Bancada de ensaios em laboratório (registro de ensaios de materiais): empregue termopares de alta precisão e calibração rastreável. Utilize o módulo com gateway MQTT para armazenar dados em nuvem e gerar certificados de ensaio. A resolução e estabilidade do módulo garantem validade dos resultados.
Comparação técnica e posicionamento: módulo RS-485 DCON/ASCII 8 canais vs outros módulos ICP DAS e mercado
Comparando critérios objetivos: protocolos (DCON/ASCII vs Modbus nativo), isolamento (por canal vs em bloco), proteção contra surtos (integrada vs opcional), número de canais e precisão. Módulos com proteção HV e isolamento por canal tendem a premium, mas oferecem menor risco operacional. Modelos sem isolamento podem ser mais econômicos em aplicações limpas.
Avalie também custo total de propriedade: custo inicial, frequência de manutenção, risco de perda de produção e facilidade de integração. Em cenários mission-critical, investir em proteção e certificações compensa pela redução de falhas e tempo de parada.
Checklist de comparação (o que avaliar)
- Número e tipo de canais necessários.
- Precisão, resolução e deriva térmica.
- Isolamento galvânico e tensão de withstand.
- Proteção contra surtos (TVS, fusíveis).
- Protocolos suportados e capacidade de conversão.
- Ambiente de operação e certificações necessárias.
- Suporte e disponibilidade de peças de reposição.
Quando escolher este módulo e quando optar por alternativas
Escolha este módulo quando houver necessidade de proteção contra surtos, múltiplos canais de termopar em ambiente ruidoso e integração com infraestrutura RS-485/ICP DAS. Opte por alternativas mais simples quando instalação for em ambiente de baixa interferência, custo for restrito e número de canais menor.
Para aplicações onde necessidade é alta densidade de canais com rápida amostragem, considere módulos com multiplexação mais avançada ou soluções baseadas em PLCs modulares. Quando conformidade ex/food-grade for exigida, escolha modelos certificados especificamente.
Erros comuns, armadilhas técnicas e boas práticas operacionais
Erros frequentes incluem seleção incorreta do tipo de termopar, fiação inadequada (sem blindagem), falta de compensação de junção fria e ausência de aterramento adequado. Esses erros geram leituras erráticas e retrabalhos. Pratique validação em bancada e follow-up em campo.
Outra armadilha é ignorar especificações de modo comum e limites de tensão de entrada; isso pode levar a saturação do A/D ou dano por modo comum excedido. Utilize isolamento adicional e proteções na entrada quando cabos longos estiverem presentes. Use termopares calibrados e mantenha registros.
Boas práticas: documentar endereçamento e configuração, manter firmware atualizado, implementar rotinas de manutenção preventiva e treinar a equipe de operação. Testes de integridade periódicos e análise de tendência ajudam a detectar degradação antes de falhas críticas.
Conclusão e chamada para ação: solicite suporte ou cotação do módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão
Resumindo, o módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão oferece uma solução equilibrada entre robustez, precisão e integração para ambientes industriais exigentes. Seu isolamento e proteção contra surtos são diferenciais importantes para manutenção da disponibilidade e qualidade das medições. Para projetos IIoT e Indústria 4.0, esse tipo de módulo acelera a convergência entre dados de campo e análise avançada.
Se precisar de ajuda para escolher o modelo adequado ao seu processo, entre em contato com nosso time técnico para avaliação de especificações, testes em bancada e proposta comercial. Para aplicações que exigem essa robustez, a série módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão da ICP Das é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/modulo-rs-485-dcon-ascii-entrada-termopar-de-8-canais-com-protecao-contra-alta-tensao.
Também recomendamos explorar soluções complementares e artigos técnicos no blog da LRI: https://blog.lri.com.br/ e https://blog.lri.com.br/iiot-integration. Para consultar a categoria de aquisição de dados e outros produtos, visite https://www.lri.com.br/aquisicao-de-dados. Pergunte nos comentários ou abra um chamado técnico — queremos saber sobre seus desafios e customizações.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para o módulo RS-485 DCON/ASCII 8 canais entrada termopar com proteção contra alta tensão
A tendência é crescente de integrar módulos de aquisição com capacidades de edge analytics, detecção de anomalias e protocolos nativos IIoT (MQTT, OPC-UA). Modelos futuros podem incorporar segurança nativa, certificação funcional e recursos de auto-diagnóstico mais avançados, reduzindo intervenção humana. Para estrategistas, planejar upgrades que suportem versionamento de firmware e expansão modular é crítico.
Outra recomendação é projetar arquiteturas de dados que permitam unificar telemetria térmica com variáveis de processo, corrente e vibração para análises preditivas multicondicional. Isso gera valor ao combinar sensores diversos e reduz falsos positivos em manutenção preditiva. Investir em governança de dados e taxonomia de tags facilita escalabilidade.
Por fim, considere roadmap de implantação em fases: validação em bancada, ensaio piloto em linha crítica e roll-out escalonado com monitoramento de KPI (MTBF, tempo médio para reparo, qualidade do processo). Isso mitiga riscos e permite mensurar retorno sobre investimento (ROI) de forma objetiva.
