Introdução ao conversor DC/DC tipo Buck

O conversor DC/DC tipo Buck é um dispositivo eletrônico utilizados para converter uma tensão contínua (DC) de entrada em uma tensão contínua de saída com valor diferente. Um dos tipos mais comuns de conversor DC/DC é o conversor tipo Buck, também conhecido como conversor step-down. Neste artigo, vamos explorar o funcionamento desse tipo de conversor, os componentes essenciais envolvidos, seu processo de conversão de tensão, eficiência, regulação e aplicações comuns na eletrônica.

O princípio de funcionamento do conversor DC/DC tipo Buck

O conversor Buck funciona com base no princípio de comutação, onde um chaveador (geralmente um transistor MOSFET) é utilizado para interromper e restabelecer rapidamente a corrente em um indutor. Isso resulta em um ciclo de trabalho, que é a fração do tempo em que o transistor está ligado, determinando a proporção entre a tensão de entrada e a tensão de saída. Quando o transistor está ligado, a corrente flui através do indutor e da carga, armazenando energia no campo magnético do indutor. Quando o transistor é desligado, a corrente é interrompida e o campo magnético do indutor libera a energia armazenada para a carga.

Componentes essenciais do conversor DC/DC tipo Buck

O conversor Buck é composto por vários componentes essenciais. O elemento central é o transistor MOSFET, que atua como chaveador controlado. Além disso, o conversor também utiliza um diodo de roda livre, que permite a corrente circular quando o transistor está desligado. Um capacitor de entrada é usado para filtrar a tensão de entrada, enquanto um capacitor de saída é utilizado para filtrar a tensão de saída. Um indutor é fundamental para armazenar e liberar energia durante o processo de comutação. Por fim, é necessário um circuito de controle para regular a tensão de saída e controlar o ciclo de trabalho do transistor.

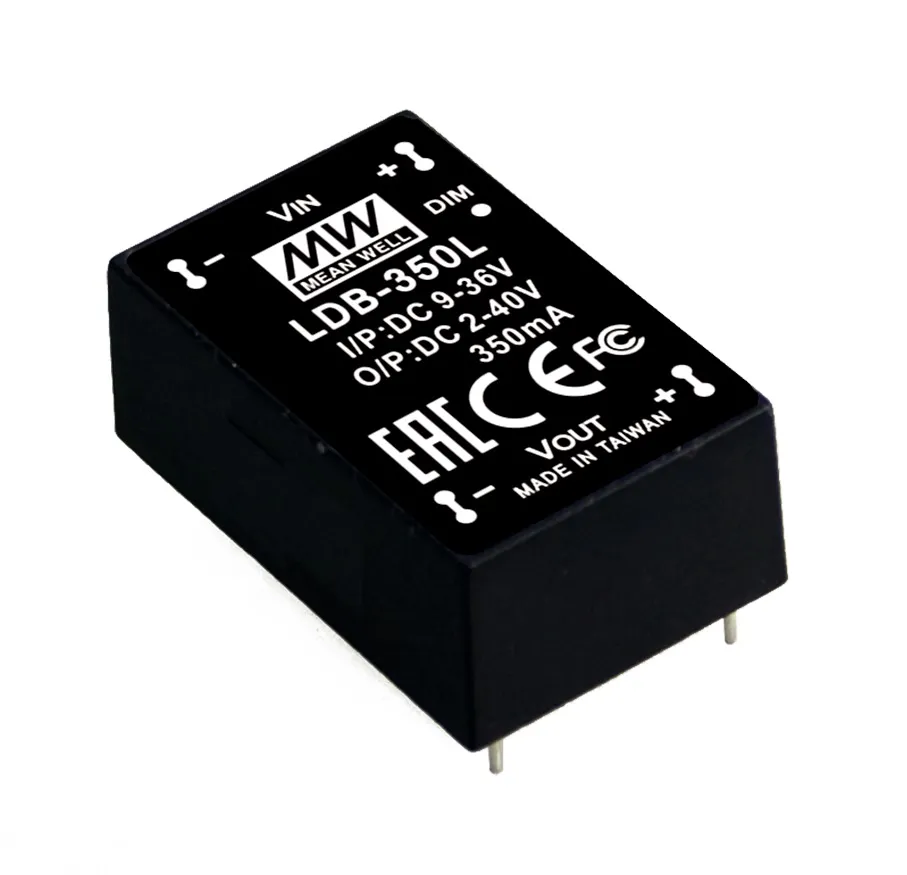

LDB-L – Conversor DC-DC Encapsulado LED, Corrente Constante

conversor DC/DC tipo Buck

Passo a passo do processo de conversor DC/DC tipo Buck

O processo de conversão de tensão em um conversor Buck pode ser dividido em várias etapas. Primeiro, a tensão de entrada é filtrada pelo capacitor de entrada, removendo qualquer ruído ou oscilação. Em seguida, o transistor MOSFET é ligado e a corrente começa a fluir através do indutor, armazenando energia no campo magnético. Durante esse período, o diodo de roda livre está desligado, impedindo a circulação da corrente. Quando o transistor é desligado, o campo magnético do indutor libera energia para a carga através do diodo de roda livre. Isso resulta na redução da tensão de saída em relação à tensão de entrada

Tensão de entrada e saída no conversor Buck

No conversor Buck, a tensão de entrada é a tensão fornecida à entrada do conversor, que pode ser proveniente de uma fonte de energia externa, como uma bateria ou uma fonte de alimentação. A tensão de saída é a tensão resultante do processo de conversão realizada pelo conversor Buck. A proporção entre as tensões de entrada e saída é determinada pelo ciclo de trabalho do transistor MOSFET, que pode ser ajustado de acordo com as necessidades do sistema. É importante ressaltar que a tensão de saída no conversor Buck é sempre menor do que a tensão de entrada, daí o nome “step-down” (redução de tensão).

Eficiência e regulação do conversor DC/DC Buck

A eficiência de um conversor Buck é uma medida da quantidade de energia fornecida à carga em relação à quantidade de energia fornecida à entrada. Um conversor Buck bem projetado pode ter eficiências superiores a 90%. A eficiência é afetada por vários fatores, como a resistência interna dos componentes, a perda de energia no diodo de roda livre e a carga aplicada.

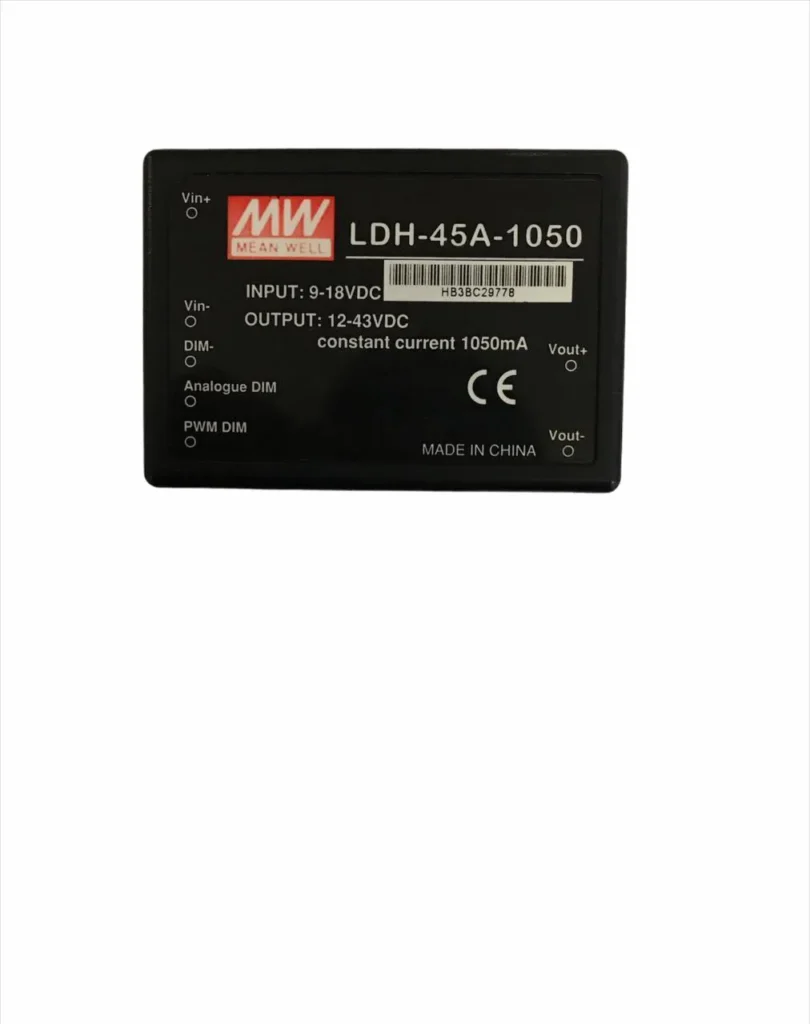

LDH-45 – Conversor DC/DC Encapsulado LED, Corrente Constante

conversor DC/DC tipo Buck

Aplicações comuns do conversor Buck na eletrônica

O conversor Buck é amplamente utilizado em várias aplicações eletrônicas devido às suas características de eficiência e regulação de tensão. Uma das aplicações mais comuns é em sistemas de alimentação de dispositivos eletrônicos, como computadores, smartphones e tablets. O conversor Buck é utilizado para reduzir a tensão da fonte de alimentação para níveis adequados para os componentes eletrônicos. Além disso, o conversor Buck também é utilizado em sistemas de energia renovável, como painéis solares e turbinas eólicas, para converter a tensão gerada pela fonte de energia em um valor adequado para a rede elétrica.

Considerações finais sobre o conversor DC/DC tipo Buck

O conversor DC/DC tipo Buck é um componente essencial em muitos sistemas eletrônicos. Ele oferece uma solução eficiente e regulada para a conversão de tensão, permitindo que dispositivos eletrônicos funcionem de maneira adequada. Com seus componentes essenciais, como transistor MOSFET, diodo de roda livre, capacitores e indutores, o conversor Buck realiza o processo de comutação para reduzir a tensão de entrada para um valor desejado. A eficiência e a regulação são características-chave desse tipo de conversor, tornando-o ideal para aplicações em sistemas de alimentação eletrônica, energia renovável e muito mais.
