Introdução
O cabo Ethernet Categoria 5e com malha é um componente crítico em redes industriais, oferecendo blindagem por malha (FTP/STP) que melhora imunidade a EMI em ambientes ruidosos. Neste artigo técnico abordo características do Cat5e blindado, performance elétrica, métodos de terminação RJ-45 e aplicação em automação industrial e IIoT, trazendo também referências normativas e práticas recomendadas.
Destinado a engenheiros de automação, integradores e profissionais de TI industrial, o texto explora desde normas relevantes (TIA/EIA-568, ISO/IEC 11801, IEC/EN 62368-1) até conceitos úteis como MTBF e impactos de PFC em fontes que alimentam switches industriais. Haverá tabelas comparativas, guias de instalação e CTAs para produtos ICP DAS/LRI. Para aplicações que exigem essa robustez, a série cabo Ethernet Categoria 5e com malha da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj45-com-malha.
Sinta-se à vontade para comentar e perguntar ao final; incentivamos a interação técnica para melhorar especificações em projetos reais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

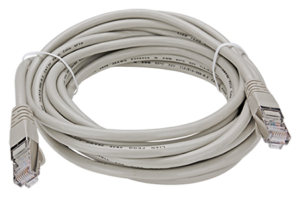

Introdução ao cabo Ethernet Categoria 5e com malha: visão geral e conceito — O que é este cabo Ethernet Categoria 5e com malha?
O cabo Ethernet Categoria 5e com malha é uma variante do Cat5e em que a blindagem total por malha envolve todos os pares, reduzindo a susceptibilidade a interferências eletromagnéticas. Seus componentes principais incluem condutores de cobre (geralmente 23–24 AWG), pares trançados, camada dielétrica, malha de blindagem e conectores RJ-45 com terminação adequada.
Em automação industrial, essa blindagem melhora a integridade do enlace para protocolos como Modbus/TCP e EtherNet/IP, especialmente em proximidade a cabos de potência e inversores. A categoria 5e garante suporte a até 100 MHz e aplicações Ethernet até 1 Gbps em distâncias curtas, conforme IEEE 802.3ab/802.3u.
Tecnicamente, a malha (shield) cria referência de terra e caminho para correntes de modo comum, exigindo práticas de aterramento e terminação específicas para evitar loops de terra. A conformidade com normas TIA/EIA-568 e ISO/IEC 11801 deve ser verificada em projetos críticos.
cabo Ethernet Categoria 5e com malha — principais aplicações e setores atendidos
O cabo é amplamente usado em manufatura, utilities, subestações, datacenters de borda e sistemas de transporte, onde EMI é um risco real. Sua aplicação é indicada sempre que existem fontes de ruído (motores, VFDs, cabos de média/alta tensão) ou requisitos de maior confiabilidade em redes industriais.
Setores que se beneficiam incluem: automação de fábricas, petróleo & gás, energia elétrica (subestações), siderurgia, alimentício e OEMs que integram equipamentos em ambientes industriais agressivos. Em IIoT, garante telemetria confiável de sensores e gateways.
A escolha costuma ser parte de uma estratégia de mitigação de risco que envolve seleção de cabos, roteamento, aterramento e switches industriais adequados; esses elementos juntos reduzem taxas de erro e tempo de indisponibilidade.
Aplicação em automação industrial e painéis de controle
Em painéis de controle, o Cat5e blindado é usado para conexões de PLCs, I/O distribuído, HMI e switches gerenciáveis. A blindagem mitiga interferências provenientes de drivers de motor e relés, aumentando a taxa de sucesso de comunicação serial sobre TCP/IP.
Terminações adequadas com conector RJ-45 metálico e alimentação de shield para um único ponto de terra ajudam a evitar loops. Em layouts compactos de painel, recomenda-se manter separação entre cabos de potência e dados conforme normas EMC.
Em projetos SCADA, a escolha de cabos blindados reduz retransmissões e impacta positivamente no tempo de resposta do sistema, beneficiando SLAs operacionais.
Uso em telecomunicações, datacenters e infra de TI
Para links horizontais curtos em datacenters de borda e salas de telecomunicações, o Cat5e com malha é uma opção econômica quando a distância e a largura de banda não exigem Cat6. Suporta 100BASE-TX e, em muitas implementações, 1000BASE-T até 100 m.
Em racks com múltiplos cabos de fibra e fontes de ruído, a blindagem ajuda a manter integridade eletromagnética entre painéis de patch e switches. Ainda assim, para backbone e aplicações 10 Gbps, recomenda-se Cat6A ou fibra óptica.
A aplicação exige atenção à certificação (fluke tests) segundo TIA/EIA para garantir performance garantida em projetos críticos de telecomunicações.
Aplicações em energia, subestações e ambientes adversos
Em subestações e instalações elétricas, o cabo blindado reduz a influência de correntes induzidas e ruído de comutação de transformadores e disjuntores. A malha, associada a práticas de aterramento, protege sinais de telemetria e SEL relays.
O cabo precisa atender a requisitos de inflamabilidade e halógenos quando aplicável (ex.: LSZH em áreas confinadas), alinhando-se a normas locais e IEC 60332 para resistência a chamas. Em ambientes muito agressivos, é comum optar por cabos com jaqueta resistente a óleo/UV.
Rotas devem ser planejadas para minimizar exposição a vibração e abrasão; em casos extremos, pode-se considerar cabo de fibra em vez de cobre.
Especificações técnicas do cabo Ethernet Categoria 5e com malha (tabela comparativa com Cat5e blindado, Cat6)
A tabela abaixo resume parâmetros essenciais do cabo Ethernet Categoria 5e com malha comparando com Cat5e UTP e Cat6 blindado.
| Parâmetro | Cat5e UTP | Cat5e com malha (FTP/STP) | Cat6 (STP) |
|---|---|---|---|
| Categoria | Cat5e | Cat5e | Cat6 |
| Blindagem | UTP (sem) | Malha/FTP (global) | Par + global (S/FTP) |
| AWG | 24 | 23–24 | 23 |
| Pares trançados | 4 | 4 | 4 |
| Impedância | 100 Ω ±15% | 100 Ω ±15% | 100 Ω ±15% |
| Frequência máxima | 100 MHz | 100 MHz | 250 MHz |
| Velocidade suportada | até 1 Gbps | até 1 Gbps* | 1 Gbps (melhor margem) |
| Comprimento padrão | 100 m | 100 m | 100 m |
| Faixa temperatura | -20 a 60 °C | -20 a 60 °C | -20 a 60 °C |
| Normas | TIA/EIA-568, ISO/IEC 11801 | idem + IEC/EN 62368-1 | ISO/IEC 11801, IEEE 802.3 |
| Observações | Mais barato | Melhor EMI immunity | Maior headroom para crosstalk |
*1000BASE-T depende de qualidade de terminação e certificação.
Tabela de especificações — parâmetros críticos e valores padrão
Especificações típicas para cabos Cat5e com malha ICP DAS/LRI:
- Condutor: cobre sólido 23 AWG.
- Blindagem: malha de cobre estanhado 100% + folha opcional.
- Impedância: 100 Ω ±1%.
- Capacitância: ≤ 5.6 nF/100m.
- Atenuação: conforme TIA c/ freqüência (ex.: 2.0 dB/100m @ 100 MHz).
- Temperatura operacional: -20 °C a +60 °C.
- Certificações: ISO/IEC 11801, TIA/EIA-568.
Esses valores influenciam diretamente a integridade do enlace e a necessidade de testes de certificação pós-instalação. Avalie sempre o relatório de teste do fabricante antes da compra.
Como interpretar as especificações e limites operacionais
A impedância e a atenuação determinam compatibilidade com equipamentos e alcance de link sem erro excessivo. Atenuações altas reduzem margem de SNR e aumentam taxa de retransmissão em protocolos industriais.
A blindagem melhora SNR em ambientes com alta EMI, mas exige aterramento correto para evitar correntes de modo comum. Testes de NEXT/PSNEXT e return loss são críticos em comissionamentos.
Escolha entre Cat5e blindado e Cat6 baseando-se em necessidade de frequência, budget e ambiente; para crescimento futuro, Cat6 pode oferecer melhor TCO em aplicações com requisitos crescentes de banda.
Importância, benefícios e diferenciais do cabo Ethernet Categoria 5e com malha
A blindagem por malha aumenta a imunidade a interferências e reduz perda de pacotes em ambientes industriais, traduzindo-se em maior disponibilidade. Benefícios incluem menor latência por menos retransmissões e maior previsibilidade do enlace.
Do ponto de vista comercial, o custo incremental do Cat5e blindado frente ao UTP é geralmente compensado por redução de manutenção e downtime em instalações críticas. No cálculo de CAPEX/OPEX, considere MTBF de equipamentos afetados por retrabalho de rede.
Diferenciais técnicos incluem facilidade de terminação em conectores RJ-45 metálicos, compatibilidade com switches gerenciáveis industriais e conformidade com normas EMC quando corretamente aterrados.
Benefícios da malha (shielding) para imunidade a EMI
A malha proporciona um caminho de baixa impedância para correntes de modo comum, reduzindo acoplamento de ruído nos pares. Em proximidade de inversores (VFDs) e transformadores, isso pode reduzir erros de protocolo e perda de pacotes.
Estudos de campo mostram redução significativa de CRC e retransmissões quando cabos blindados são usados em rotas críticas. A blindagem também melhora performance de sincronização em aplicações sensíveis à latência.
É importante lembrar que a blindagem só funciona se a terminação e o aterramento forem executados conforme melhores práticas; má terminação pode agravar problemas.
Durabilidade, montagem e custo total de propriedade
Cabos com jaqueta robusta e malha oferecem maior resistência mecânica, vida útil estendida e menor necessidade de substituição. Em painéis industriais, isso reduz OPEX e custos indiretos de paradas.
A instalação pode ser ligeiramente mais demorada (preparação da malha, uso de conectores metálicos), o que impacta CAPEX inicial. Porém, o custo total de propriedade tende a ser menor em ambientes adversos.
Avalie também garantias e documentação do fabricante; ICP DAS/LRI fornece especificações e relatórios de teste que facilitam a justificativa técnica em compras.
Guia prático de instalação e uso do cabo cabo Ethernet Categoria 5e com malha — Como fazer/usar?
Antes de instalar, planeje rota, separação de cabos e pontos de terminação. Tenha sempre testes e certificados de conformidade prontos para inspeção. Use ferramentas apropriadas e kits de terminação metálica.
Documente cada segmento com etiqueta e esquema de roteamento para facilitar manutenção e troubleshooting. Inclua notas sobre aterramento e pontos de equipotencialidade.
Contrate pessoal certificado para instalações críticas e siga normas de segurança elétrica e práticas de EMC para garantir performance a longo prazo.
Ferramentas, preparação do cabo e segurança no trabalho
Ferramentas essenciais: alicate de crimpagem para RJ-45 metálico, decapador com ajuste, chaves dinamométricas para painéis, testadores de certificação (Fluke DSX). Use EPI em painéis energizados e observe procedimentos de bloqueio/etiquetagem.
Na preparação, retire cuidadosamente a jaqueta sem danificar pares; dobre a malha e prepare para conexão em bloco de aterramento ou terminação no conector metálico. Mantenha comprimentos de sobra para testes.
Siga normas de segurança e regulamentos internos de trabalho em altura e espaços confinados; mantenha isolamento entre cabos de energia e dados conforme TIA/IEEE.
Passo a passo: crimpagem RJ-45, terminações e isolamento da malha
- Corte e decape a jaqueta mantendo pelo menos 8–12 mm de malha.
- Abra a malha e dobre-a para trás; coloque folha/escudo conforme conector.
- Organize pares segundo T568B/T568A, insira no plug metálico e aplique crimpagem com ferramenta adequada.
- Garanta que a malha faça contato com a carcaça metálica do plug e conecte a terra no ponto único de aterramento.
A crimpagem correta evita problemas de impedância e reflexões (return loss). Teste imediatamente com certificador para validar NEXT/PSNEXT/attenuation.
Testes pós-instalação: certificação, teste de continuidade e testes de desempenho
Execute certificação completa (Fluke DSX ou equivalente) medindo atenuação, NEXT, PSNEXT, ACR-F, return loss e comprimento. Documente relatórios para garantia de conformidade com TIA/ISO.
Realize também testes funcionais: ping, throughput (iperf), e teste com a aplicação final para validar latência e jitter. Em SCADA, monitore por um período antes de entregar.
Corrija qualquer não conformidade com re-terminação, reroteamento ou substituição de cabo; mantenha registros para manutenção preditiva e auditorias.
Boas práticas de roteamento, separação de cabos e aterramento adequado
Mantenha distância mínima entre cabos de potência e dados (recomenda-se ≥ 300 mm quando paralelos) ou rotas separadas por bandejas. Evite cruzamentos perpendiculares quando possível.
Aterramento: use um ponto único e evite loops; conecte a malha do cabo ao chassi do rack/painel e deste ao terra de proteção local em um único ponto. Verifique continuidade de terra.
Use bandejas com divisórias e conduítes metálicos para proteção mecânica; documente rotas e monte rotinas de inspeção periódica.
Integração do cabo Ethernet Categoria 5e com malha com sistemas SCADA e IIoT
A integridade do enlace é crucial para dados de sensores, comandos e telemetria em SCADA/IIoT. O cabo blindado ajuda a garantir entrega consistente de pacotes, reduzindo latência e jitter em links críticos.
Dimensione links de acordo com requisitos de banda e latência dos protocolos industriais; muitos deployments de IIoT exigem garantias de perda de pacotes e sincronização temporal. Planeje QoS em switches.
Combine cabos blindados com switches industriais gerenciáveis, VLANs e monitoramento de enlace para obter resiliência e diagnósticos proativos.
Estratégias de conectividade: topologias, switches e segmentação VLAN
Topologias recomendadas: estrela com redundância, anéis redundantes (RSTP/MSTP) e redes com switches que suportem protocolo de redundância industrial (MRP, PRP, HSR). Use VLANs para segmentar tráfego de controle e dados.
Switches com PoE devem ser corretamente especificados; analise MTBF e PFC das fontes PoE em infraestrutura para evitar quedas. Monitore estado físico das portas com SNMP/NetFlow.
Implemente QoS para priorizar tráfego crítico (telemetria, comandos) e reserve largura de banda para operações de emergência.
Protocolos suportados e requisitos de desempenho (Modbus/TCP, EtherNet/IP etc.)
Protocolos como Modbus/TCP, EtherNet/IP, Profinet e OPC UA têm requisitos diferentes de latência e determinismo. Modbus/TCP tolera maior jitter que Profinet em modo IRT, por exemplo.
Analise requisitos de ciclo de atualização e garanta margens de banda suficientes; para sincronização crítica, avalie PTP (IEEE 1588) sobre enlaces blindados. Teste com a carga real para validar comportamento.
Planeje também segurança de rede (firewalls industriais, segmentation) para proteger dados IIoT.
Considerações para segurança, redundância e monitoramento de enlace
Implemente redundância física e lógica para minimizar downtime; combine rotas alternativas com monitoramento de enlace via SNMP e sondas de latência. Portas com errdisable devem ser configuradas com recovery.
Use ferramentas de NMS para alertas proativos e manutenção preditiva; registre logs e alterações de configuração. Documente SLAs e tempos de restauração esperados.
Inclua medidas de segurança como 802.1X, ACLs e roteamento seguro para proteger dispositivos de campo e gateways IIoT.
Exemplos práticos de uso do cabo Ethernet Categoria 5e com malha em projetos reais
Apresento três casos resumidos que ilustram ganhos de usar Cat5e blindado: linha de produção, telemetria IIoT e sala de controle ruidosa. Cada caso traz lições aplicáveis.
Os exemplos servem como base para justificar especificações em projetos e escolhas entre Cat5e blindado e alternativas superiores como Cat6 ou fibra.
Considere sempre capturar métricas antes/depois (taxa de erro, latência, MTTR) para demonstrar ROI.
Caso 1 — substituição de cabo em linha de produção automatizada
Situação: altas taxas de CRC e perda de comunicação com PLCs próximos a inversores. Ação: substituição de UTP por Cat5e com malha, terminação em conectores metálicos e aterramento único. Resultado: redução de retransmissões e queda de MTTR.
Lições: blindagem efetiva quando corretamente aplicada; tests de certificação confirmaram melhoria em NEXT/attenuation. Documente antes e depois.
Caso 2 — conectividade IIoT para sensores remotos e telemetria
Situação: gateways IIoT em salas técnicas com múltiplos cabos de potência. Ação: uso de cabos Cat5e blindados e switches com QoS. Resultado: aumento na taxa de entrega de pacotes e melhor consistência temporal dos dados.
Lições: segmentação de VLAN e monitoramento permitiram detectar degradação antes de falhas críticas.
Caso 3 — instalação em sala de controle com alto nível de interferência eletromagnética
Situação: problemas em HMI e SCADA por ruído de rádio e equipamentos. Ação: roteamento refeito, blindagem aplicada e aterramento de painéis. Resultado: estabilidade operacional e redução de alarmes falsos.
Lições: integração entre elétrica e TI é essencial para sucesso.
Comparação técnica: cabo Ethernet Categoria 5e com malha vs outros cabos ICP DAS e concorrentes (Cat5e blindado, Cat6)
Comparar critérios como blindagem, performance, custo e aplicabilidade ajuda a decidir entre Cat5e blindado, Cat6 e soluções de fibra. Cat5e blindado costuma equilibrar custo e robustez.
Cat6 oferece maior margem em crosstalk e suporta frequências maiores, sendo indicado para future-proofing; fibra é a escolha para ambientes extremamente ruidosos ou longas distâncias. Considere também disponibilidade de conectividade RJ-45 e equipamentos legados.
Erros comuns incluem subestimar necessidade de aterramento e usar cabos blindados com terminação inadequada, o que pode piorar EMI.
Diferenças em blindagem, desempenho e aplicação entre Cat5e, Cat6 e versões UTP/FTP/STP
- UTP: mais barato, menor imunidade EMI.
- FTP/STP (Cat5e blindado): proteção global por malha, indicado para ambientes industriais moderados.
- Cat6 STP: melhor desempenho em crosstalk e margin para velocidade maior.
Escolha baseada em ambiente, orçamento e horizonte de atualização (5 anos ou mais).
Quando optar pelo cabo Ethernet Categoria 5e com malha e quando migrar para modelos superiores
Opte por Cat5e blindado quando: ambiente com EMI moderado, requisitos de até 1 Gbps e necessidade de custo-benefício. Migre para Cat6/STP ou fibra quando: necessidade de 10 Gbps futuro, maior distância ou ambiente eletromagnético extremo.
Planeje migração com base em roadmap de automação e IIoT; custos de downtime durante troca devem ser ponderados.
Erros comuns na seleção, instalação e manutenção — evite falhas críticas
Erros típicos: aterramento múltiplo da malha, uso de conectores plásticos em cabos blindados, falta de certificação pós-instalação. Corrija com treinamento e políticas de instalação.
Inspeção periódica e testes de certificação evitam surpresa durante comissionamento. Documente práticas e crie checklist de auditoria.
Problemas técnicos frequentes com cabo Ethernet Categoria 5e com malha e soluções práticas
Sintomas como perda de pacotes, alto jitter e quedas intermitentes podem derivar de má terminação, atenuação por distância ou loops de terra. Diagnóstico começa com testes físicos e logs de switch.
Soluções incluem re-terminação, reroteamento (distanciamento de cabos de potência), e substituição por Cat6/fibra quando limites físicos forem alcançados. Ferramentas de certificação são essenciais.
Mantenha plano de contingência com redundância física e monitoração para reduzir impacto operacional.
Interferência e perda de pacotes — causas e mitigação
Causas: acoplamento EMI de fontes próximas, terminação inadequada, mal contato do shield. Mitigação: usar cabos blindados, aterramento correto e separar rotas de potência/dados.
Tests: use analisadores de espectro e testadores de cabos para identificar frequências de interferência e pontos de perda. Ajustes podem incluir filtros EMC e filtros de modo comum.
Atenuação por distância e qualidade de terminações RJ-45
Atenuação cresce com distância; para Cat5e, 100 m é o limite prático para 1 Gbps. Terminações ruins aumentam return loss e crosstalk. Teste cabos para garantir conformidade de atenuação.
Se necessário, use switches/mediadores ou fibra para segmentos maiores ou com requisitos de baixa latência.
Conformidade, testes e certificações aplicáveis (Cat5e blindado, FTP)
Projetos industriais devem seguir TIA/EIA-568, ISO/IEC 11801 e normas EMC locais. Para equipamentos, considerar IEC/EN 62368-1 e, onde aplicável, IEC 60601-1 (áreas médicas). Certificação de cabo por laboratório é recomendável.
Documentos de teste (report) devem acompanhar cada lote instalado. Ferramentas como Fluke e protocolos PTP/IEEE 1588 podem ser certificados conforme necessidade.
Inclua requisitos contratuais de garantia e níveis de serviço para fabricantes e instaladores.
Protocolos de testes recomendados e ferramentas de certificação
Recomenda-se testes de certificação (Tier 2) medindo NEXT, PSNEXT, ACR-F, return loss, delay skew e atenuação com equipamento de nível profissional (Fluke DSX). Testes funcionais (iperf, ping) completam validação.
Registre relatórios e mantenha backups digitais. Ferramentas de NMS e sondas ativas ajudam monitoramento pós-instalação.
Documentação técnica e garantias do fabricante ICP DAS/LRI
Solicite fichas técnicas, relatórios de teste, certificações de conformidade e garantias de lote. ICP DAS/LRI disponibiliza documentação técnica e suporte para especificação e compra.
Para especificações de produto e compra, visite os catálogos e fale com engenharia de vendas para cotação personalizada. Veja também materiais técnicos em https://blog.lri.com.br/ e outras publicações internas.
Para aplicações que exigem essa robustez, a série cabo Ethernet Categoria 5e com malha da ICP Das é a solução ideal. Confira as especificações completas em https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj45-com-malha. Para outras opções e acessórios, consulte https://blog.lri.com.br/produtos/cabos-ethernet.
Conclusão estratégica e chamada para ação — Entre em contato / Solicite cotação
O cabo Ethernet Categoria 5e com malha é uma solução equilibrada entre custo e robustez para ambientes industriais com EMI moderada, suportando aplicações SCADA, IIoT e telecomunicações de borda. Sua efetividade depende de terminação e aterramento corretos.
Recomendo especificar testes de certificação e incluir cláusulas de garantia e documentação técnica nas compras. Para projetos que exigem maior banda ou distâncias maiores, avalie Cat6 blindado ou fibra óptica.
Pergunte nos comentários suas dúvidas específicas de projeto; nossa equipe técnica ICP DAS/LRI pode ajudar na seleção e cotação. Consulte também artigos relacionados no blog: https://blog.lri.com.br/ethernet-industrial-best-practices e https://blog.lri.com.br/normalizacao-cabos-industriais
Perspectivas futuras e recomendações estratégicas para o cabo Ethernet Categoria 5e com malha
Nos próximos 5 anos, espera-se maior adoção de IIoT e edge computing, pressurizando redes por demanda de dados e latência. Cabos blindados continuarão relevantes para segmentos industriais onde fibra não é prática.
Recomenda-se planejar infraestrutura com margem (preferir Cat6 quando o orçamento permitir) e projetar rotas com opções de upgrade para fibra. Monitoramento e manutenção preditiva serão diferenciais de operação.
Mantenha-se atualizado com normas (IEEE/IEC/TIA) e aproveite guias técnicos e suporte de fabricantes para decisões de arquitetura de rede.
Conclusão
Este artigo apresentou definição técnica, especificações, guias de instalação e comparações necessárias para escolher e aplicar o cabo Ethernet Categoria 5e com malha em projetos industriais e de IIoT. Observe normas e pratique certificação para garantir resultados previsíveis.
Interaja: deixe suas perguntas e comentários abaixo sobre casos reais ou requisitos específicos; responderemos com recomendações técnicas. Para cotação e suporte técnico, entre em contato com a equipe LRI/ICP DAS.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
