Introdução

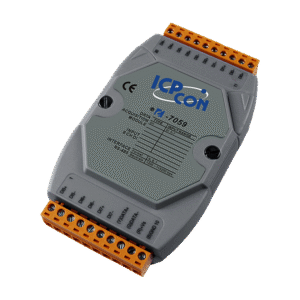

O Módulo RS-485 DCON I-7059-G da ICP DAS é um módulo de entradas digitais 10–80 VAC / 15–80 VDC projetado para aquisição de sinais discretos em ambientes industriais. Neste artigo técnico abordamos sua função básica, contexto de uso em automação industrial e integração com sistemas SCADA/IIoT, usando termos como RS-485, DCON, isolamento e MTBF já no primeiro parágrafo para otimização semântica.
Engenheiros de automação, integradores e profissionais de TI industrial encontrarão aqui orientações práticas sobre instalação, fiação, configuração DCON e boas práticas de rede industrial. Citaremos normas pertinentes de compatibilidade eletromagnética (por exemplo, IEC 61000-4), segurança e confiabilidade (ex.: MTBF, normas de segurança aplicáveis) para sustentar recomendações de engenharia.
O artigo está organizado com tabelas técnicas, checklists e casos de uso em setores como utilities, água e saneamento, manufatura e retrofit de máquinas, com links úteis e CTAs para especificações completas e aquisição.
Principais aplicações e setores atendidos pelo I-7059-G
O I-7059-G é ideal para monitoramento de sinais digitais em painéis elétricos, controladores de bombas, alarmes de segurança e entradas remotas em linhas de produção. Sua tolerância a tensões AC/DC amplia a aplicabilidade em instalações que usam sinais de presença variados, reduzindo a necessidade de condicionadores de sinal externos.
Setores que se beneficiam incluem energia & utilities, tratamento de água e esgoto, manufatura discreta e automação predial, onde a robustez e isolamento galvânico previnem intertravamentos entre sistemas de potência e instrumentação. Esses setores exigem conformidade com normas de EMI e práticas de aterramento para garantir disponibilidade.
Em projetos de retrofit e IIoT, o I-7059-G permite “digitalizar” entradas existentes sem trocar PLCs, facilitando integração com gateways que traduzem DCON/Modbus para protocolos modernos (MQTT/OPC UA) e acelerando iniciativas de Indústria 4.0.
Especificações técnicas detalhadas do I-7059-G
Abaixo estão as especificações técnicas essenciais do módulo. Os valores são apresentados de forma objetiva para uso em seleção técnica; recomendamos sempre confirmar com o datasheet oficial antes de compra e instalação. Tensão de entrada, isolamento e comunicação RS-485 são destacados por impactarem diretamente a compatibilidade com o processo.
Além dos parâmetros elétricos, incluímos limites ambientais (temperatura, umidade) e dimensões para verificação de espaço em painéis e racks. Indicadores LED e comportamento de I/O (polaridade, debounce) influenciam testes e diagnóstico durante comissionamento.
Observe que aspectos de segurança e EMC devem seguir normas como IEC 61000-4-2/4-3/4-4, e recomendações de aterramento e separação física entre cabos de potência e sinais para evitar interferência.
| Parâmetro | Especificação típica |
|---|---|
| Modelo | I-7059-G (ICP DAS) |
| Entradas digitais | 8 canais (10–80 VAC / 15–80 VDC) |
| Protocolo | DCON sobre RS-485 |
| Velocidade RS-485 | 1200 … 115200 bps (configurável) |
| Isolamento | Galvânico entre I/O e RS-485 (tip. 3000 VDC) |
| Alimentação do módulo | 10–30 VDC (verifique datasheet) |
| Consumo típico | < 1 W (dependendo do estado de I/O) |
| LEDs indicadores | Power, Link/Tx, estado de canais |
| Temperatura de operação | -25 °C a +75 °C |
| Dimensões | Montagem em trilho DIN (perfil compacto) |
| MTBF | Valor típico de fornecedores de módulos industriais (consultar datasheet) |
Tabela técnica resumida (tensão, canais, isolamento)
| Item | Valor |
|---|---|
| Tensão de entrada | 10–80 VAC / 15–80 VDC |
| Número de canais | 8 canais digitais |
| Isolamento (campo–comunicação) | ≈ 3000 VDC (galvânico) |
A tabela compacta facilita comparações rápidas entre módulos durante especificação de projeto, especialmente quando há restrição de espaço painel ou diversidade de sinais de campo. Use-a como referência inicial e valide requisitos de isolamento e compatibilidade elétrica na especificação final.
Para garantir conformidade com requisitos de segurança elétrica e EMC, verifique também certificações e testes do fabricante relativos a EN 61000 e EN 61326 (emulação EMC). Registre os parâmetros no documento de projeto para auditoria e manutenção.
Notas de engenharia e limites operacionais
Ao integrar o I-7059-G, considere tolerâncias de tensão e corrente dos sensores e chaves de campo; por exemplo, uma alimentação de entrada erroneamente dimensionada pode gerar leituras ambíguas. Respeite as faixas 10–80 VAC / 15–80 VDC para evitar que circuitos de proteção entrem em limbo.
Em relação à fiação, mantenha os cabos de sinais separados de cabos de potência e use blindagem onde necessário; terminação RS-485 (120 Ω) e resistores de polarização (bias) podem ser necessários dependendo do topology. Essas boas práticas evitam erros por reflexões e ruído, conforme IEC 61158 e recomendações RS-485.
Limites ambientais como temperatura de operação e umidade afetam confiabilidade e MTBF. Para instalações em ambientes agressivos, considere grades de proteção, filtros de surto (SPDs) e aterramento robusto, além de planejar manutenção preventiva.
Importância, benefícios e diferenciais do I-7059-G
O I-7059-G se destaca por oferecer compatibilidade com sinais AC e DC em uma única plataforma, reduzindo a necessidade de módulos diferentes ou condicionadores externos. Isso simplifica o inventário e acelera comissionamento em painéis multicampo.
A robustez e o isolamento galvânico protegem a rede de comunicação e os controladores contra transientes e picos, aumentando a disponibilidade de sistemas críticos. Para aplicações de utilities e tratamento de água, essa resiliência é determinante para continuidade operacional.
Outro diferencial é a compatibilidade nativa com o protocolo DCON e a fácil integração via RS-485 a gateways Modbus/IIoT. Para aplicações que exigem essa robustez, a série I-7059-G da ICP Das é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/www-lri-com-br/i-7059-g-modulo-rs-485-dcon-entradas-digital-10-80vac/15-80vdc
Guia prático de instalação e uso: Como instalar e configurar o I-7059-G
Antes de instalar, inspecione o módulo para danos mecânicos e verifique versão de firmware e etiqueta de série. Confirme compatibilidade de tensão e prepare esquemas elétricos do painel. Use EPI adequados e siga normas de segurança elétrica locais.
Fixe o módulo em trilho DIN compatível e mantenha espaço para ventilação e cabos. Evite montagem junto a fontes de calor ou equipamentos de alta corrente que possam aumentar a temperatura ambiente além da faixa operacional. Documente a posição do módulo no layout do painel para futuras manutenções.
Uma vez montado, aplique alimentação e verifique LEDs. Siga o passo a passo de configuração DCON, atribuindo endereço único e definindo baudrate. Realize testes de leitura com software terminal antes da integração com SCADA.
Preparação e boas práticas antes da instalação
Verifique ferramental: alicates, chaves torque, multímetro, pinças de terminação RS-485 e terminais isolados. Confirme a existência de proteções contra sobretensão (fusíveis, SPDs) no painel.
Revise o diagrama elétrico do sistema e identifique pontos de ligação dos sensores; rotule cabos para facilitar rastreabilidade. Garanta que a rede de terra do painel atenda às normas locais para otimizar o desempenho do isolamento.
Realize procedimentos de bloqueio/etiquetagem (LOTO) antes de qualquer conexão. Tenha à mão o datasheet do I-7059-G e o guia de instalação da ICP DAS para referência rápida.
Conexão elétrica e fiação RS-485: passo a passo
Conecte a alimentação do módulo conforme o diagrama: verifique polaridade e tensão. Use blocos de terminais com torque recomendado para evitar mau contato. Evite alimentar o módulo diretamente de baterias sem conversores apropriados.
Para RS-485, use cabo par trançado com blindagem; termine a linha com 120 Ω em ambas as extremidades quando a topologia for bus. Se a topologia for estrela, use repetidores ou switches RS-485 apropriados. Ative terminadores e bias resistors conforme necessidade.
Conecte o terra de proteção perto do módulo; não confunda terra de sinal com terra funcional. Em ambientes com alta interferência, instale filtros ou isoladores adicionais para proteger a comunicação.
Configuração de parâmetros DCON e testes iniciais
Defina o endereço DCON (1–247) e baudrate no módulo usando jumpers ou ferramentas de configuração conforme o manual. Registre endereços para evitar conflitos na rede RS-485.
Valide comunicação via terminal serial (por ex., Modbus scanner se traduzido) lendo registradores de entrada. Monitore LEDs de comunicação e bits de status para confirmar integridade dos canais.
Realize testes de injeção de sinal (chaves/relés) e verifique que a leitura no SCADA/PLC corresponde aos estados físicos; documente resultados e rejeite leituras instáveis com debounce configurável.
Manutenção preventiva e troubleshooting rápido
Mantenha um cronograma de inspeção visual semestral e verificação de conexões elétricas. Limpe poeira e verifique parafusos soltos que podem causar mau contato ou aquecimento.
Para falhas de comunicação, isole segmentos da RS-485 e teste continuidade do par trançado; verifique terminação e polarização. Troque cabos suspeitos por cabos testados.
Interprete indicadores LED: falha de alimentação, erro de I/O ou perda de link. Consulte logs do SCADA para eventos e use ferramentas de diagnóstico em campo para validar estado de canais.
Integração com sistemas SCADA e plataformas IIoT para o I-7059-G
O I-7059-G comunica via DCON/RS-485, facilitando mapeamento direto para registradores em sistemas SCADA tradicionais ou para gateways que traduzem para Modbus RTU. A arquitetura típica utiliza RS-485 em topologia bus com um master SCADA.
Para integração IIoT, gateways convertem DCON/Modbus para protocolos como MQTT ou OPC UA, permitindo envio de eventos e telemetria para nuvem. Atenção a latência e segurança na tradução de protocolos para garantir SLAs aceitáveis.
Ferramentas de historians e analytics consomem tags mapeadas; planeje o mapeamento de registradores e frequências de amostragem para não sobrecarregar a rede RS-485.
Protocolos suportados (Modbus/RS-485, DCON) e tradução para SCADA
O protocolo nativo DCON é eficiente para comunicação com dispositivos ICP DAS; muitos SCADA suportam Modbus RTU. Gateways fazem a conversão de DCON para Modbus/OPC para compatibilidade.
Mapeie cada entrada digital a um bit/registrador no SCADA e documente endereçamento. Defina polling intervals apropriados (por ex., 100–1000 ms) para balancear responsividade e tráfego.
Para sistemas críticos, implemente redundância de comunicação com gateways e planeje failover para evitar perda de dados em interrupções de RS-485.
Gateway e conversão para IIoT (MQTT, OPC UA)
Escolha gateways certificáveis com suporte a TLS/MQTT e OPC UA para enviar dados do I-7059-G com segurança para nuvem. Configure tópicos e QoS para otimizar consumo de largura de banda.
Adote edge computing para pré-processamento de alarmes e agregação de dados no local, reduzindo latência e volume de dados enviados à nuvem. Isso melhora resposta e reduz custos de nuvem.
Implemente autenticação mútua e segregação de rede (VLANs/DMZ) para proteger dados e dispositivos de acesso não autorizado.
Segurança, isolamento e práticas de rede industrial
Segregue redes de controle e TI, usando firewalls industriais e VLANs para limitar escopo de possíveis ataques. Aplique políticas de acesso mínimo e atualizações controladas de firmware.
Garanta isolamento físico e galvânico entre sinais de campo e redes de comunicação para mitigar riscos de transientes. Proteções contra surto (SPDs) e filtros EMI são recomendados conforme IEC 61000.
Documente procedimentos de atualização e rollback de firmware; mantenha cópia de configuração e plano de recovery para minimizar tempo de inatividade.
Exemplos práticos de uso do I-7059-G em projetos reais
Apresentamos três cenários aplicados para ilustrar integração, configuração e benefícios ao projeto. Cada caso inclui requisitos, arquitetura proposta e ganhos esperados, aplicáveis a integradores e engenheiros de projeto.
Os exemplos abordam desafios reais como compatibilidade de sinais legacy, necessidade de isolamento e envio de eventos para sistemas de supervisão e analytics. Fornecemos recomendações práticas para cada etapa.
Para mais exemplos e guias de integração, consulte artigos relacionados no blog técnico da LRI: https://blog.lri.com.br/guia-modbus-iiot e https://blog.lri.com.br/boas-praticas-fiação-industrial
Caso 1: Monitoramento de painéis elétricos em indústria
Requisito: detectar estados de disjuntores e alarmes de proteção em painéis distribuídos. Arquitetura: I-7059-G em cada painel comunicando via RS-485 a um RTU/SCADA central.
Configuração: mapeamento de cada entrada digital a um tag SCADA; uso de terminadores e bias; polling de 250 ms para alarmes críticos. Benefícios: redução de visitas em campo e aumento da disponibilidade do sistema.
Observações: implementar SPDs e isolamento para proteger contra transientes induzidos por motores de grande porte.
Caso 2: Automação de bombas em estação de tratamento de água
Requisito: monitorar falhas de bomba, níveis e chaves de fluxo. Arquitetura: entradas digitais provenientes de relés e chaves conectadas ao I-7059-G, gateway converte para MQTT para SCADA IIoT.
Configuração: debounce de entradas para evitar falsos alarmes; política de QoS 1 em MQTT para eventos de falha. Benefícios: detecção remota de falhas e acionamento de protocolos de manutenção preventiva.
Observações: priorizar segurança de rede e segregação entre controle e acesso externo por operadores remotos.
Caso 3: Integração em retrofit de máquinas industriais
Requisito: digitalizar sinais existentes sem substituir PLCs legados. Arquitetura: I-7059-G captura inputs das máquinas e repassa ao PLC por Modbus via gateway.
Configuração: uso de endereçamento DCON único por dispositivo e documentação detalhada de mapeamento. Benefícios: aumento de dados para OEE e análises, sem grande intervenção em lógica legada.
Observações: testagem em bancada e registro de baseline antes da instalação para facilitar rollback se necessário.
Comparações técnicas e escolha: I-7059-G vs. outros módulos ICP DAS
Ao comparar com módulos ICP DAS alternativos, avalie número de canais, tipos de entrada (AC/DC), isolamento e tipo de protocolo. O I-7059-G destaca-se por aceitar ampla faixa de tensão de entrada, reduzindo necessidade de hardware adicional.
Compare também consumo, dimensões e custo total de propriedade (TCO), incluindo fiação e necessidade de condicionadores de sinal. Em aplicações com sinais exclusivamente DC, módulos dedicados podem ser mais econômicos.
Recomenda-se elaborar matriz de decisão técnica considerando: compatibilidade elétrica, isolamento, certificações EMC, facilidade de integração e suporte do fornecedor.
Tabela comparativa com módulos ICP DAS equivalentes
| Modelo | Entradas | Tensão | Isolamento | Protocolo | Aplicação ideal |
|---|---|---|---|---|---|
| I-7059-G | 8 DI | 10–80 VAC / 15–80 VDC | ~3000 VDC | DCON/RS-485 | Sinais variados AC/DC |
| Outro modelo (ex.) | 8 DI | 0–30 VDC | ~3000 VDC | DCON/RS-485 | Sinais DC somente |
| Módulo opto-isolado | 16 DI | 5–24 VDC | Isol. reforçada | Modbus/RS-485 | Alta densidade DC |
Use a tabela para selecionar modelos segundo o perfil do projeto, privilegiando segurança, simplicidade de instalação e custos de cabeamento.
Erros comuns na seleção e instalação (e como evitá-los)
Erro 1: confundir terra funcional com terra de proteção — sempre seguir esquemas e normas locais. Evite loops de terra que causem ruído.
Erro 2: mal terminação RS-485 — sempre testar continuidade e aplicar terminação com resistor de 120 Ω nas extremidades. Isso evita reflexões e falhas intermitentes.
Erro 3: ignorar faixa de tensão de entrada — verificar se sinais de campo se enquadram nas faixas 10–80 VAC / 15–80 VDC; caso contrário, use condicionadores.
Checklist final antes da colocação em operação do I-7059-G
- Verificações físicas: integridade do módulo, fixação em trilho DIN e conexões firmes.
- Testes elétricos: medir tensões de alimentação e continuidade de cabos; validar proteção contra surtos.
- Testes de comunicação: confirmar endereço DCON, baudrate, leitura de todos os canais via terminal e SCADA.
Repita testes após 24–72 horas de operação para detectar condições térmicas ou falhas intermitentes; documente resultados e armazene configurações. Em caso de dúvidas técnicas, contate suporte ICP DAS/LRI para assistências e atualizações de firmware. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão
O I-7059-G é uma solução robusta para captar sinais digitais AC/DC em ambientes industriais, com isolamento e compatibilidade DCON/RS-485 que facilitam integração em arquiteturas SCADA e IIoT. Sua flexibilidade reduz complexidade de painéis e acelera projetos de retrofit e modernização.
Adote boas práticas de fiação, terminação RS-485, aterramento e proteções contra surtos para maximizar disponibilidade e MTBF do sistema. Utilize gateways seguros para enviar dados a plataformas cloud com MQTT/OPC UA quando necessário.
Para aplicações que exigem essa robustez, a série I-7059-G da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação: https://www.lri.com.br/www-lri-com-br/i-7059-g-modulo-rs-485-dcon-entradas-digital-10-80vac/15-80vdc. Visite também nossa página de produtos e artigos para suporte técnico e material de referência: https://www.blog.lri.com.br/produtos/
Incentivo à interação: Tem uma aplicação específica em mente? Pergunte nos comentários ou conte seu caso para que possamos sugerir arquitetura e componentes complementares.
