Introdução
A placa de expansão ICP DAS com 2 saídas analógicas, 4 entradas analógicas e 4 saídas a relé é um módulo I/O remoto projetado para aquisição de sinais analógicos e controle de cargas digitais em ambientes industriais. Sua função principal é transformar sinais de campo (sensores de temperatura, pression, nível, posicionamento de válvulas) em dados digitais confiáveis e acionar cargas via relés, integrando-se a arquiteturas SCADA, RTUs e soluções IIoT. Neste artigo técnico abordamos especificações, instalação, integração e casos de uso voltados a engenheiros de automação, integradores e equipes de compras técnicas.
A palavra-chave principal — placa de expansão ICP DAS 2 saídas analógicas 4 entradas 4 saídas relé — e as secundárias como entradas analógicas, saídas analógicas, saídas a relé, aquisição de dados e I/O remota são utilizadas desde já para otimizar busca e facilitar seleção técnica. Abordaremos também normas aplicáveis (ex.: IEC/EN 62368-1), conceitos de confiabilidade (MTBF), e técnicas de mitigação de ruído (blindagem, aterramento).
Este conteúdo visa estabelecer um guia prático e autoritativo para seleção e comissionamento do módulo ICP DAS, detalhando blocos funcionais, protocolos suportados, topologias de integração e parâmetros elétricos, com ênfase em aplicabilidade em automação industrial, utilities, IIoT e Indústria 4.0.
Introdução ao Placa de Expansão ICP DAS: O que é, para que serve e visão geral do produto

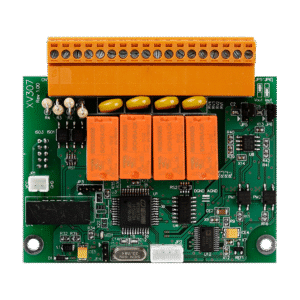

A placa de expansão ICP DAS é um módulo compacto de I/O que agrega 4 entradas analógicas (AI), 2 saídas analógicas (AO) e 4 saídas a relé (DO – relay), ideal para painéis remotos, racks de E/S distribuídas e retrofit de máquinas. Seu conceito fundamental é oferecer uma interface elétrica isolada e configurável entre sensores/atuadores e sistemas de automação via protocolo padrão (ex.: Modbus RTU/TCP).
Os componentes principais incluem condicionamento de sinal por canal (amplificadores diferenciais), conversores A/D e D/A de alta resolução (ex.: 16 bits), relés eletromecânicos para cargas AC/DC, e isolamento galvânico canal-a-canal para imunidade a transientes. A fonte de alimentação dispõe de PFC em fontes internas quando aplicável, reduzindo harmônicos e melhorando MTBF do sistema.
A placa resolve problemas típicos como falta de canais analógicos em CLPs, necessidade de isolamento para sensores de baixa amplitude, acionamento de cargas isoladas e redução de cabeamento em painéis distribuídos. Ela também facilita a migração para IIoT por meio de integração com gateways e protocolos modernos.
O que é a Placa de Expansão e quais problemas resolve
Tecnicamente, o módulo atua como um conversor de domínio físico para digital e vice-versa, aceitando sinais como 0–10 V, 4–20 mA (com shunt), termopares ou RTDs dependendo da versão. Resolve a limitação de entradas analógicas em CLPs e permite controles locais por relés sem dependência exclusiva do controlador central.
Em cenários de retrofit, evita a troca do CLP por oferecer canais adicionais modulares com isolamento robusto, reduzindo tempo de parada e investimento. Para telemetria, permite coleta local de grandeza física com filtros digitais e amostragem configurável, reduzindo ruído e melhorando a qualidade dos dados enviados ao SCADA ou nuvem.
Quando usado em redes remotas, reduz cabeamento long-line e elimina a necessidade de interfaces locais dispendiosas, graças a protocolos seriais/ethernet. O ganho prático é mensurável: menos cabeamento, maior proteção contra falhas elétricas e facilidade de expansão.
Resumo rápido do hardware e protocolos suportados
Os blocos funcionais incluem: entradas analógicas (4 AI), saídas analógicas (2 AO), saídas a relé (4 DO), condicionamento de sinal, isolamento galvânico, e interface de comunicação (RS-485/RS-232 e/ou Ethernet). O conceito elétrico prioriza separação de terras e proteção contra transientes.
Quanto a protocolos, as placas ICP DAS comumente suportam Modbus RTU/TCP, DNP3 (dependendo do modelo), e em integrações IIoT podem comunicar via MQTT ou mediante gateway OPC/UA para SCADA moderno. A compatibilidade com Modbus garante interoperabilidade com CLPs e SCADA comerciais.
A topologia típica de implantação inclui montagem em DIN-rail, alimentação 24 VDC industrial, e conexão via barramento RS-485 multimestre ou Ethernet para integração direta com controladores e gateways industriais.
Principais aplicações e setores atendidos pelo Placa de Expansão ICP DAS
A placa é aplicável em automação industrial, estações de tratamento de água e esgoto, HVAC, food & beverage, energia (subestações secundárias), e OEMs que precisam de I/O remota. Em utilities, ela permite telemetria de pontos analógicos e acionamento de bombas via relés isolados.
No setor de manufatura, reduz o custo de cabeamento em linhas de produção ao instalar módulos próximos aos sensores, melhorando a resposta do controle e simplificando manutenção. Em HVAC e edifícios inteligentes, integra sensores de temperatura e atuadores de válvulas com alta confiabilidade.
Para aplicações IIoT, a placa entrega dados de processo com resolução e precisão suficientes para análises preditivas e otimização de processos, sendo um ponto de coleta ideal em arquiteturas edge-to-cloud.
Aplicações típicas por setor
- Automação industrial: expansão de AI/AO para controle PID distribuído, aquisição de sinais de sensores analógicos e acionamento de solenoides por relés.
- Utilities / Água e Esgoto: monitoramento de nível (4–20 mA), acionamento de bombas, alarms locais por relés.
- Food & Beverage: controle de dosagem analógica e intertravamento por relés para válvulas de processamento.
Cada aplicação beneficia-se de isolamento por canal, precisão de conversão e robustez contra ambientes industriais com ruído e transientes.
Benefícios operacionais por aplicação
A implantação correta reduz cabeamento e pontos de falha, melhora a telemetria (dados mais limpos e confiáveis) e acelera o comissionamento. Economicamente, evita substituição completa de controladores ao oferecer expansão modular.
Operacionalmente, aumenta a disponibilidade (uptime) graças a isolamento galvânico e proteção EMC/ESD, reduzindo manutenção corretiva. O ROI aparece em semanas a meses em projetos de retrofit e em menor tempo quando substitui cabeamento extenso.
Além disso, a compatibilidade com protocolos industriais diminui o custo de integração com SCADA/IIoT, acelerando entregas de POCs e pilotos.
Especificações técnicas completas do Placa de Expansão ICP DAS (tabela)
| Campo | Valor |
|---|---|
| Modelo | Placa de Expansão ICP DAS — 2 AO / 4 AI / 4 REL |
| Entradas analógicas | 4 AI diferencial; ranges: 0–10 V, ±10 V, 0–20 mA/4–20 mA (shunt); resolução 16-bit; precisão ±0.05% FS |
| Saídas analógicas | 2 AO; ranges 0–10 V e 0–20 mA (opcional); resolução 16-bit; máxima carga 5 mA (4–20 mA) |
| Entradas digitais / relés | 4 relés SPDT; capacidade comutação: 3 A @ 250 VAC / 30 VDC |
| Isolamento | Galvânico canal-a-canal ≥ 2500 VDC; canal a terra ≥ 1500 VDC |
| Comunicação | RS-485 (Modbus RTU), Ethernet 10/100 (Modbus TCP), opcional MQTT/gateway |
| Alimentação | 24 VDC (18–30 VDC); consumo típico 200 mA @ 24 V |
| Temperatura operacional | -20 °C a +70 °C |
| Dimensões e montagem | DIN-rail 35 mm; largura 6–8 módulos padrão (depende do modelo) |
| Certificações e conformidades | CE, RoHS; padrões de segurança aplicáveis IEC/EN 62368-1 (quando parte de sistema) |
| Garantia e suporte | 12–24 meses + suporte técnico ICP/LRI (ver contrato de venda) |
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Pinout, mapeamento de terminais e diagrama elétrico
- Terminal Block (exemplo):
- AI1+: terminal 1 | AI1-: terminal 2
- AI2+: terminal 3 | AI2-: terminal 4
- AI3+: terminal 5 | AI3-: terminal 6
- AI4+: terminal 7 | AI4-: terminal 8
- AO1+: terminal 9 | AO1-: terminal 10
- AO2+: terminal 11 | AO2-: terminal 12
- REL1-C/NO/NC: terminais 13/14/15 … REL4: 22/23/24
- GND/24 V: terminais 25/26
Notas: verificar polaridade em leitores de corrente (shunt) e usar terra de proteção separado do terra de sinal quando especificado. Use cabos trançados e blindados para entradas analógicas; conecte blindagem ao terra em um ponto único para evitar loops de terra.
Proteções: adicione supressão (RC snubbers) ou diodos de roda livre para cargas indutivas nos relés; siga recomendações das normas IEC para conexões de baixa tensão.
Importância, benefícios e diferenciais do Placa de Expansão ICP DAS (entradas analógicas, saídas analógicas, saídas a relé)
A placa oferece isolamento, precisão e robustez — atributos essenciais para aplicações industriais críticas. O isolamento canal-a-canal reduz efeitos de aterramentos múltiplos e protege contra surtos, alinhando-se às recomendações de boas práticas IEEE/IEC.
Em comparação a módulos genéricos, o diferencial técnico inclui resolução de 16 bits, opções de ranges configuráveis por software, e relés com capacidade elevada para cargas industriais comuns. Esses diferenciais minimizam a necessidade de componentes adicionais e simplificam layouts de painel.
Com suporte a Modbus e comunicação Ethernet, a placa se integra rapidamente a arquiteturas existentes, diminuindo o tempo de integração e o custo total de propriedade (TCO).
Benefícios operacionais e econômicos
- Redução de cabeamento e custos com cabeamento por canal remoto.
- Menor tempo de downtime em comissionamento e manutenção.
- Maior qualidade de dados, reduzindo Falsos Positivos em alarmes e ações de controle.
Taticamente, isso resulta em menor custo por ponto I/O e ciclos de manutenção mais curtos.
Diferenciais técnicos e competitivos (entradas analógicas, saídas analógicas, saídas a relé)
Os diferenciais incluem isolamento galvânico robusto, opções de ranges configuráveis, e compatibilidade com gateways IIoT para envio direto a plataformas na nuvem. A documentação técnica e suporte da ICP DAS/LRI é outro diferencial, com manuais detalhados e assistência para configuração Modbus.
Em termos de confiabilidade, especificações de MTBF (tipicamente dezenas de milhares de horas) e conformidade CE/RoHS agregam confiança ao uso em projetos regulados. Para aplicações sensíveis, sempre valide a conformidade com normas aplicáveis como IEC/EN 62368-1.
Guia prático: Como instalar, configurar e usar o Placa de Expansão ICP DAS
A preparação exige verificação de firmware, checagem de versão de hardware, e ferramentas: chave de fenda isolada, multímetro true-rms, pinça amperimétrica e cabos blindados. Verifique requisitos elétricos (24 VDC estável) e presença de PFC na fonte quando exigido.
Monte a placa em trilho DIN com torque correto nos bornes, garanta ventilação e evite empilhamento que aumente temperatura. Antes da energização, verifique polaridades, continuidade de terra e ausência de curto-circuito nas saídas de relé.
No comissionamento, ajuste ranges de entrada/saída via software (web UI ou utilitário ICP DAS) e realize calibração zero/span se necessário. Documente parâmetros e salve configuração para replicação.
Preparação: requisitos e checklist pré-instal ação
- Verificar documentação e mapa de I/O do projeto.
- Firmware atualizado e backup de configurações.
- Ferramentas e EPI para eletricista: multímetro, alicates, luvas isolantes.
Checklist reduz erros comuns e protege o equipamento.
Passo a passo de instalação física (montagem e fiação)
- Montar em DIN-rail com fixação adequada.
- Conectar 24 VDC e testar presença de tensão.
- Fazer as conexões de AI/AO com cabos trançados e blindados; relés com cabos dimensionados para corrente.
Evite rotas de cabos próximas a fontes de alta corrente para reduzir ruído.
Configuração de entradas e saídas analógicas
Selecione o range correto (0–10 V, 4–20 mA), configure filtro digital e taxa de amostragem conforme a necessidade do processo. Calibre com padrão conhecido se precisão for crítica. Use shunts para corrente com dissipação térmica calculada.
Para aplicações críticas, ative a função de diagnóstico de canal (se disponível) para detectar falhas de sensor (open/short). Documente offsets e fatores de ganho no sistema de supervisão.
Para AO, verifique carga mínima e proteja contra curto-circuito. Teste com fontes calibradas antes de colocar em serviço.
Configuração e teste das saídas a relé
Programe lógica de acionamento via Modbus ou controlador mestre, implemente proteção contra chatter (debounce) e intertravamentos lógicos. Para cargas indutivas, use snubbers (RC) ou varistores conforme recomendações.
Realize testes de comutação com carga simulada e meça bounce time e tempo de resposta para garantir conformidade com requisitos do processo. Registre valores e peça revisão de projeto se tempos não atenderem especificação.
Implemente procedimentos de segurança para fail-safe: definir estado dos relés em perda de comunicação/energia conforme risco de processo.
Validação, troubleshooting inicial e checklist de comissionamento
Teste leituras estáticas e dinâmicas comparando com instrumentos de campo; cheque linearidade e ruído. Verifique isolamento com megger quando aplicável.
Problemas comuns: leitura flutuante por configuração de range incorreta, ruído por cabeamento não blindado, relé que não comuta por tensão insuficiente. Soluções: ajustar filtros, rever aterramento e checar fonte.
Finalize com documentação do comissionamento incluindo screenshots de configuração, logs de teste e plano de manutenção.
Integração com sistemas SCADA e IIoT (Placa de Expansão ICP DAS + aquisição de dados)
A placa integra-se a SCADA via Modbus RTU/TCP e, com gateways, a MQTT/OPC UA para plataformas IIoT. Mapear tags e registrar metadados (unidade, range, alarms) é essencial para analítica avançada.
Em arquiteturas edge-to-cloud, use gateways para pré-processamento (filtragem, compressão, cálculo de KPIs) reduzindo latência e custos de banda. Estruture tópicos MQTT com nomenclatura consistente para facilitar ingestão.
Segurança: implemente VLANs, ACLs e TLS/DTLS em camadas de transporte quando disponível; segmente redes operacionais para evitar exposição direta à internet pública.
Protocolos suportados e estratégias de integração (Modbus, MQTT, OPC UA)
- Modbus: mapear registradores de entrada/holding para AI/AO/DO.
- MQTT: usar gateway para publicar pontos em tópicos estruturados e compressão JSON/CBOR.
- OPC UA: para integração com sistemas corporativos e historização com segurança integrada.
Escolha do protocolo depende de latência, segurança e compatibilidade com o ecossistema do cliente.
Arquitetura de rede e exemplos de topologias (edge-to-cloud)
Topologias recomendadas: RTU remota com link RS-485 para concentrador local; Ethernet para módulos em painéis com switch gerenciável; gateway edge para envio seguro à nuvem. Considere redundância de rede e caminhos para failover.
Para aplicações críticas, implemente MPLS/SD-WAN ou links 4G redundantes para continuidade de dados. Planeje QoS para priorizar tráfego de telemetria.
Latência: para controles rápidos, mantenha a lógica em PLC/RTU local; use a placa principalmente para aquisição e comandos discretes não críticos tempo real.
Segurança, redundância e boas práticas para IIoT
- Autenticação forte e atualizações de firmware controladas.
- Segmentação de redes OT/IT e firewall industrial.
- Monitoramento contínuo e backups de configuração.
Adote políticas de lifecycle management para firmware e chaves criptográficas.
Exemplos práticos e estudos de caso com o Placa de Expansão ICP DAS
Caso prático 1 — Controle de processo: uso de 2 AO para setpoint analógico e 4 AI para leitura de sensores redundantes em malha PID local, com 4 relés para alarmes e válvulas. Resultado: redução de overshoot e tempo de recuperação.
Caso prático 2 — Monitoramento remoto de tanque: 4 AI medindo nível e pressão, 2 AO comandando bombas proporcionalmente e 4 relés para alarmes e válvulas de segurança, com telemetria via MQTT para dashboard na nuvem. Resultado: detecção precoce de falhas e redução de vazamentos.
Caso prático 3 — Retrofit linha de produção: implantação do módulo para expandir I/O sem substituir CLP principal, integrando via Modbus RTU e diminuindo cabeamento em 40%. Resultado: ROI em meses e menor tempo de manutenção.
Comparações técnicas: Placa de Expansão ICP DAS vs outros módulos ICP DAS (aquisição de dados)
| Modelo | AI | AO | DO (Relé) | Isolamento | Interface |
|---|---|---|---|---|---|
| Placa 2AO/4AI/4REL (este) | 4 | 2 | 4 | Canal-a-canal 2500 VDC | RS-485 / Ethernet |
| Modelo A (ex.) | 8 | 0 | 4 | 1000 VDC | RS-485 |
| Modelo B (ex.) | 4 | 4 | 2 | 2000 VDC | Ethernet apenas |
Quando escolher este módulo: quando for necessário balance entre canais analógicos e relés com isolamento elevado e conectividade Modbus. Quando optar por outro: se precisar de maior número de canais AI ou AO individuais ou comunicações específicas como ProfiNet.
Erros comuns de projeto e operação — como evitá-los
Erros recorrentes: não configurar ranges corretamente, falhas de aterramento, ignorar proteção de cargas indutivas. Evite mediante checklist, testes de pré-comissionamento e revisão de esquemas elétricos.
Dimensione cabos e proteções conforme normativas e use supressores onde necessário. Documente e treine equipes de manutenção.
Planeje redundância e políticas de fail-safe para evitar paradas críticas em caso de falha da placa.
FAQs técnicas rápidas e recursos de suporte
- Como calibrar AI? Use fonte calibrada e ajuste zero/span via utilitário.
- O que fazer em caso de ruído? Verifique blindagem, torque de bornes e aterramento único.
- Onde obter manuais e firmware? Consulte o blog técnico e suporte LRI/ICP DAS.
Links úteis: artigos sobre aquisição e integração no blog LRI: https://blog.lri.com.br/aquisicao-de-dados-em-iiot e https://blog.lri.com.br/integracao-modbus-e-iiot.
Conclusão
A placa de expansão ICP DAS (2 saídas analógicas, 4 entradas analógicas e 4 saídas a relé) é uma solução robusta e flexível para expansão de I/O em sistemas industriais. Seu isolamento, precisão e compatibilidade com protocolos industriais a tornam adequada para aplicações em automação, utilities e IIoT, com ganhos claros em custo, confiabilidade e velocidade de integração. Para aplicações que exigem essa robustez, a série de módulos ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica em https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-2-saidas-analogica-4-entradas-e-4-saidas-a-rele-digital.
Recomendo realizar um piloto local integrado ao SCADA/IIoT para validar ranges, tempos de resposta e topologia de rede. Para soluções complementares e módulos alternativos visite a página de aquisições de dados da LRI: https://www.lri.com.br/aquisicao-de-dados/ e explore artigos técnicos no blog (ex.: integração Modbus e estratégias IIoT).
Perguntas técnicas? Deixe um comentário ou solicite demo. Interaja com o conteúdo — sua experiência de campo pode enriquecer este guia e ajudar outros engenheiros a evitar armadilhas comuns.
