Introdução
O módulo ZigBee coordenador com entradas digitais isoladas é um dispositivo de aquisição e comunicação sem fio projetado para consolidar sinais digitais distribuídos em aplicações industriais e conectá-los a redes IIoT/SCADA. Fabricado pela ICP DAS, esse equipamento atua como coordenador ZigBee (PAN coordinator), gerenciando a rede mesh IEEE 802.15.4/ZigBee e fornecendo 14 entradas digitais isoladas eletricamente para monitoramento de contatos secos, sinais TTL ou níveis DC compatíveis. Desde a concepção elétrica até a integração em arquiteturas industriais, o produto é destinado a ambientes exigentes onde isolamento, imunidade a ruído e conformidade normativa são críticos.
Engenheiros de automação e integradores reconhecem que um coordenador ZigBee com I/O isolado reduz pontos de falha, simplifica cabeamento e acelera rollouts de sensores em locais remotos. Em termos de E-A-T, a solução combina práticas reconhecidas em engenharia elétrica (isolamento galvânico típico de 3 kV DC, compatibilidade EMC conforme IEC 61000-6-2/4) com protocolos de rede padronizados (ZigBee/IEEE 802.15.4). Para tomar decisões técnicas, é fundamental considerar parâmetros como MTBF, níveis de isolamento, consumo e características de rede ZigBee (canal, PAN ID, potencia de RF).
Este artigo técnico descreve a fundo o produto — funcionalidade, aplicações, especificações, instalação, integração com SCADA/IIoT e boas práticas de segurança — com o objetivo de que profissionais de utilities, manufatura, OEMs e integradores adotem a solução com confiança. Para aplicações que exigem documentação complementar, consulte os artigos do blog da LRI sobre integração de protocolos e fontes industriais Guia de integração Modbus e MQTT e Seleção de fontes industriais e PFC.
Introdução ao Módulo ZigBee Coordenador com Entradas Digitais Isoladas: visão geral e conceito fundamental (O que é?)

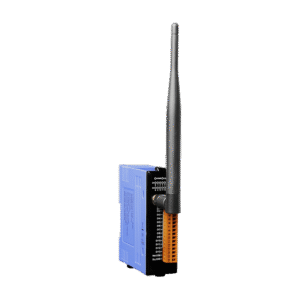

O produto é um módulo coordenador ZigBee com 14 entradas digitais isoladas, cujo propósito principal é concentrar sinais digitais locais e servir como gateway/ponte para sistemas supervisórios. Como coordenador ZigBee, ele inicializa e administra a rede PAN, controla associações de nós/end devices e gerencia roteamento em malha (mesh). As entradas digitais apresentam isolamento galvânico para proteger a lógica de controle contra transientes e aterramentos incorretos, atendendo requisitos industriais de segurança elétrica.
Do ponto de vista do fabricante, a ICP DAS projeta esses módulos para serem robustos em ambientes com ruído elétrico elevado — subestações, painéis elétricos e plantas industriais. A arquitetura combina um rádio ZigBee (2.4 GHz, canais 11–26), protocolos ZigBee Pro (compatível com pilhas ZigBee comercialmente aceitas) e front-end de I/O com condicionamento, filtros EMC e supressão transiente. Isso permite que o módulo troque dados de sinais digitais com baixa latência e alta disponibilidade para aplicações críticas.
Tecnicamente, o módulo suporta configurações de entrada para contatos secos, níveis lógicos e tensões DC com thresholds definidos, além de oferecer diagnósticos locais e via rede (estado de loop, falhas de entrada, status de RF). Para projetos que exigem conformidade, o equipamento segue boas práticas relacionadas a normas como IEC 62368-1 (segurança de equipamentos eletrônicos) e diretrizes EMC IEC 61000-x, além de certificações regionais (CE, FCC/RSS conforme modelo).
Principais aplicações e setores atendidos pelo Módulo ZigBee Coordenador com Entradas Digitais Isoladas
A solução é amplamente aplicável em automação industrial, utilities, subestações e automação predial, onde existe necessidade de monitorar sinais digitais distribuídos sem rede cabeada extensa. Exemplos típicos incluem monitoramento de alarmes de porta/porta de painéis, contatos de relés de proteção em subestações, sinais de presença/ausência de máquinas e entradas de detectores em edifícios inteligentes. O isolamento protege equipamentos de controle e reduz custos com aterramento.
No contexto de IIoT e Indústria 4.0, o coordenador ZigBee consolida entradas digitais para envio periódico ou por evento a gateways MQTT/Modbus/TCP, alimentando analytics e manutenção preditiva. Isso é valioso em fábricas com grandes áreas, onde sensores sem fio reduzem tempo de instalação e permitem rápida reconfiguração de layout de produção. A interoperabilidade com SCADA garante que alarmes e eventos cheguem com integridade e tempo determinístico aceitável.
Setores específicos que obtêm benefícios diretos:
- Utilities: telemetria de alarmes e estados em estações remotas.
- OEMs: agregação de sinais em equipamentos modulares.
- Smart Buildings: monitoramento de portas, janelas e alarmes.
- Indústria de processos: consolidação de sinais em áreas perigosas com necessidade de isolamento.
Benefícios, importância e diferenciais técnicos do Módulo ZigBee Coordenador com Entradas Digitais Isoladas
O ganho operacional mais evidente é a redução de cabeamento e o aumento da velocidade de implantação. Ao centralizar entradas digitais via ZigBee mesh, instala-se menos cabeamento em campo, diminuindo custos e pontos de manutenção. O isolamento galvânico das entradas protege PLCs/RTUs contra loops de terra e surtos, aumentando a confiabilidade do sistema e a segurança do pessoal e equipamento.
Em comparação a soluções sem isolamento, esse módulo minimiza ruído por acoplamento elétrico, evitando falsos positivos em entradas digitais. O design de RF e a compatibilidade com ZigBee Pro possibilitam rede mesh resiliente, com roteamento automático e balanceamento de carga entre nós para estender alcance e redundância. Além disso, controles finos de potência de transmissão, seleção de canal e PAN ID permitem mitigar interferência em ambientes industriais com Wi‑Fi e outros transmissores.
Diferenciais frente à concorrência incluem o número elevado de entradas digitais isoladas (14 canais), diagnóstico embutido (detecção de circuito aberto/curto), suporte a firmware atualizável e interoperabilidade com stacks Modbus/IP ou integração via gateway para MQTT/OPC UA. Para aplicações que exigem essa robustez, a série Módulo ZigBee Coordenador com Entradas Digitais Isoladas da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenador-conexao-aos-pares-es-digital-isoladas-14-entradas
Especificações técnicas detalhadas do Módulo ZigBee Coordenador com Entradas Digitais Isoladas
A seguir estão as características técnicas essenciais que orientam a seleção de projeto: número de entradas, tipos suportados, isolamento, alimentação, interfaces de comunicação e ambiente operacional. As especificações abaixo representam parâmetros típicos de projeto; para valores exatos por modelo consulte o datasheet e o suporte ICP DAS.
- Entradas: 14 canais digitais isolados, configuráveis para contato seco / 3.3–30 VDC.
- Isolamento: isolamento galvânico entre I/O e lógica, típico 3000 VDC.
- Comunicação: rádio ZigBee 2.4 GHz (IEEE 802.15.4), ZigBee Pro, canais 11–26, potência ajustável.
- Alimentação: 10–30 VDC (borda de aplicação industrial), consumo típico < 1.5 W.
- Diagnóstico: detecção de circuito aberto/curto, LED por canal, estado de RF e associação.
- Ambiente: operação -40 a +75 °C, proteção contra vibração e choques industriais.
- Certificações: CE, RoHS, FCC (modelo variante), compatibilidade EMC IEC 61000-6-2/4.
Para integração em arquiteturas críticas, confirme MTBF e protocolos suportados (por exemplo, encaminhamento a gateways Modbus/TCP ou MQTT). Outra leitura recomendada é o conteúdo técnico em nosso blog sobre integração de sensores sem fio e segurança IIoT: https://blog.lri.com.br/protocolos-iiot-seguranca.
Tabela de especificações técnicas (parâmetros e valores) Módulo ZigBee Coordenador com Entradas Digitais Isoladas
| Parâmetro | Valor típico / Observação |
|---|---|
| Modelo | Módulo ZigBee Coordenador com 14 entradas digitais isoladas (ICP DAS) |
| Entradas digitais | 14 canais isolados |
| Tipo de entrada | Contato seco / 3.3–30 VDC |
| Nível de isolamento | 3000 VDC (I/O para lógica) |
| Alimentação | 10–30 VDC (nominal 24 VDC) |
| Consumo | < 1.5 W típico |
| Rádio | IEEE 802.15.4 / ZigBee Pro, 2.4 GHz |
| Canais ZigBee | 11–26 (2405–2480 MHz) |
| Antena | RP-SMA / antena interna (modelo dependente) |
| Temperatura operação | -40 °C a +75 °C |
| MTBF | > 100.000 horas (estimado dependendo do modelo) |
| Certificações | CE, RoHS, FCC (modelo específico) |
| Dimensões | ~120 x 22.5 x 100 mm (DIN-rail) |
| Montagem | Trilho DIN / painel (opções) |
Notas técnicas e limites operacionais
As entradas digitais possuem limites elétricos e comportamentos a considerar: sinais acima de 30 VDC podem danificar o condicionador de entrada; fugas e ruído de alta frequência podem induzir transbordamentos ou leituras instáveis. Recomenda-se usar supressores de transientes (TVS) e filtros RC em linhas longas para minimizar EMI. O uso de cabos blindados e aterramento correto do invólucro aumenta imunidade.
Do ponto de vista térmico, operar próximo ao limite superior de temperatura reduz vida útil (Lei de Arrhenius aplicável a componentes eletrônicos). Evite ambientes com condensação e exposição direta a óleo/partículas corrosivas. Em redes ZigBee densas, sobrecarga de associações e canais congestionados aumentam latência e taxa de retransmissão; planeje topologia e canalização com análises de espectro.
Quanto à conformidade normativa, verifique requisitos de equipamento em subestações (por exemplo, padrões específicos de utilities locais) e compatibilidade EMC/segurança para garantir que a instalação não invalide garantias ou certificações. Consulte sempre o datasheet oficial ICP DAS e as instruções de instalação.
Guia prático: como instalar e configurar o Módulo ZigBee Coordenador com Entradas Digitais Isoladas
Desembalagem: verifique integridade física, acessórios (antena, manual, bornes). Antes de energizar, inspecione terminais para parafusos soltos e confirmação de polaridade da alimentação. Siga recomendações de ESD ao manusear PCB e conexões RF.
Montagem: o módulo aceita montagem em trilho DIN padrão 35 mm ou em painel com suportes. Mantenha distância mínima de 10 mm entre módulos para dissipação e evite colocar em caixas metálicas sem antena externa adequada. Conecte o fio terra/proteção conforme norma elétrica local para reduzir ruído.
Primeiros testes: ligue a alimentação e verifique LEDs de status (POWER, RUN, RF, CH1–CH14). Use o utilitário ICP DAS ou software de configuração para verificar versão de firmware e realizar backup de configuração. Confirme sinal RF e qualidade com um analisador ou utilitário de diagnóstico.
Configuração de entradas digitais isoladas e verificação de sinal
Para validar cada entrada, realize testes com tensão conhecida (por exemplo, 24 VDC) e contato seco. Utilize um multímetro para confirmar ausência de tensão entre canais e terra antes de conectar. Em seguida, ative sinais um a um e confirme leitura no painel de diagnóstico ou no software.
Ferramentas recomendadas: multímetro, osciloscópio para verificar ruído, gerador de lógica para testes de thresholds e um analisador de espectro para verificar interferências RF. Em linhas longas, verifique resistência e capacitância para garantir que tempo de subida/queda não cause leitura indevida.
Registre thresholds e tempos de debounce no software. Ajuste debounce para evitar flutuação por ruído de contato. Ative logs de eventos para auditoria e manutenção preditiva.
Ajustes de rede ZigBee e pareamento com nós/end devices
Coloque o módulo no modo coordenador via utilitário de configuração. Escolha PAN ID exclusivo e canal ZigBee (11–26) com menor ruído. Defina políticas de segurança (link keys), timeout de associação e parâmetros de roteamento. Se houver múltiplos coordenadores planeje PAN IDs separados para evitar colisões.
Para parear um end device, coloque o nó em modo de associação e aceite/autorize via interface do coordenador. Monitore tabelas de rotas e tabelas de vizinhança (neighbor table). Em malhas extensas, habilite roteadores intermediários para cobertura e balanceamento de tráfego.
Resolução de conflitos: use varredura de canal (site survey) para evitar sobreposição com Wi‑Fi (canal 15–25 podem ser mais limpos em alguns locais). Em caso de perda de nós, verifique energia, recepção RF (RSSI), e rotas polymesh. Atualizações de firmware devem ser feitas preferencialmente com rede estabilizada e backups.
Exemplos de scripts/parametrizações (comandos comuns, firmware e utilitários) Módulo ZigBee Coordenador com Entradas Digitais Isoladas
Exemplos práticos (pseudo‑comandos ilustrativos — consulte utilitário ICP DAS para sintaxe exata):
- Ler estado de entradas via API: GET /api/v1/digital_inputs -> retorna JSON com canais 0–13.
- Forçar leitura/diagnóstico: POST /api/v1/diagnostics/inputs?ch=5&test=open
- Configurar PAN ID/canal: POST /api/v1/zigbee/config { "pan_id":"0x1A2B", "channel":15 }
- Atualizar firmware: POST /api/v1/firmware/upload + comando apply.
Utilitários ICP DAS comuns incluem ferramentas de descoberta de dispositivos, atualizador de firmware e painel de configuração de rede ZigBee. Para integração pronta, utilize scripts que convertam leituras para Modbus/TCP ou MQTT.
Integração com sistemas SCADA e plataformas IIoT Módulo ZigBee Coordenador com Entradas Digitais Isoladas
Métodos de integração típicos: encaminhamento nativo via Modbus/TCP, armazenamento de tags em um gateway que publica em MQTT, ou serviço intermediário que exporta para OPC UA. Mapear tags implica associar cada entrada digital a um endereço lógico (ex.: DI0..DI13) e definir alarmes e thresholds no SCADA.
Para latência e confiabilidade, recomenda-se buffer local com timestamp e fila de retransmissão em caso de perda de comunicação com servidor. Em arquiteturas IIoT, as mensagens MQTT devem conter metadata (RSSI, route quality, timestamp) para permitir analytics e manutenção preditiva.
A interoperabilidade com plataformas de cloud exige autenticação (TLS) e gerenciamento de certificados, além de políticas de QoS (MQTT QoS 1 para delivery garantido). Para integração direta com sistemas legados, gateways Modbus/TCP traduzem os estados digitais para registradores mantidos no SCADA.
Arquitetura recomendada para integração SCADA industrial
Recomenda-se arquitetura em camadas:
- Camada de bordo: módulos ZigBee (coordenador + nós) e gateways locais.
- Gateway protocolar: converte ZigBee → Modbus/TCP ou MQTT (edge).
- Rede de transporte: VLANs industriais, VPN e segmentação.
- Camada SCADA/IIoT: servidores históriadores, HMIs e cloud analytics.
Implante redundância no gateway crítico, monitore latência e perda de pacotes, e defina SLAs para polling vs event-driven. Faça uso de VLANs e ACLs para manter performance e segurança.
Boas práticas de segurança e autenticação em ambientes IIoT
Implemente TLS para conexões MQTT/HTTP e IPsec/VPN para túneis entre sites. No ZigBee, utilize link keys e políticas de autorização para evitar associações não autorizadas. Separe o tráfego de controle em VLANs e aplique firewalling para limitar acesso ao dispositivo.
Mantenha firmware atualizado e política de gerenciamento de patches. Use logs centralizados e SIEM para detectar anomalias e ataques. Documente procedimentos de recuperação e testes periódicos de penetração.
Exemplos práticos de uso do Módulo ZigBee Coordenador com Entradas Digitais Isoladas em campo
A arquitetura de uso real costuma combinar módulos coordenadores com múltiplos nós sem fio para consolidar leituras em painéis centrais. Fluxo típico: sensor → nó ZigBee com I/O local → roteadores → coordenador → gateway edge → SCADA/Cloud. Isso reduz cabeamento e permite realocar sensores sem obras civis.
Os benefícios incluem redução de MTTR (tempo médio para reparo) por permitir diagnósticos remotos, e ganho em segurança por isolamento e detecção de falhas de entrada. Em sistemas de manutenção preditiva, eventos digitais (trips, alarmes) são correlacionados com telemetria para priorizar intervenções.
Engenheiros podem criar dashboards com tags digitais, eventos históricos e alertas automatizados, integrando com CMMS para ordens de serviço.
Caso 1: Monitoramento de alarmes digitais em subestação elétrica
Arquitetura: sensores de status de disjuntor e relés conectados a nós end devices; coordenador instalado em painel de controle da subestação com alimentação 24 VDC e comunicação Modbus/TCP para o RTU/SCADA. Fluxo: evento de abertura de disjuntor → leitura digital no nó → roteamento até coordenador → envio imediato via Modbus/TCP ao RTU que gera alarme e registra tempo de evento.
Ganhos: redução de cabeamento de longas distâncias, isolamento galvânico protegido contra surtos em transformadores e maior rapidez na detecção de falhas. A isolação atende requisitos de segurança e evita danos ao RTU.
Caso 2: Integração em rede de sensores sem fio para automação predial
Nesse cenário, detectores de portas, sensores de presença e alarmes são conectados a nós distribuídos; o coordenador consolida 14 entradas locais de um painel técnico. Ele comunica estados via MQTT para plataforma de gestão predial, permitindo ações como acionamento de CCTV, registro de eventos e automação HVAC em resposta a ocupação.
O ganho principal é flexibilidade na reconfiguração de áreas (p.ex., reconfiguração de salas) sem alterações em cabeamento estrutural, além de fácil escalabilidade.
Comparação técnica: Módulo ZigBee Coordenador com Entradas Digitais Isoladas vs outros módulos ICP DAS similares
Ponto a ponto, compare-se número de canais I/O, isolamento, interfaces de comunicação, capacidade RF e custo-benefício. O módulo em destaque se diferencia por oferecer 14 entradas digitais isoladas integradas ao papel de coordenador ZigBee, enquanto outras unidades podem oferecer menos canais ou apenas repetidores/routers sem I/O local.
Critérios de escolha: quantidade de I/O necessária no painel, necessidade de isolamento galvânico, topologia ZigBee (coordenador vs router), requisitos ambientais (temperatura, vibração), compatibilidade de protocolos e facilidade de manutenção (suporte a updates OTA). Em termos de custo, escolha baseada em TCO: custo inicial versus economia de cabeamento e manutenção.
Tabela comparativa e critérios de escolha
| Critério | Módulo Coordenador 14 DI | Módulo Router DI (ex.) | Gateway ZigBee-only |
|---|---|---|---|
| Entradas digitais | 14 isoladas | 8 isoladas | 0 |
| Função ZigBee | Coordenador | Router/End device | Coordenador (sem I/O) |
| Isolamento | 3000 VDC | 1500–3000 VDC | N/A |
| Protocolos | ZigBee + encaminhamento Modbus/MQTT | ZigBee | ZigBee → IP |
| Custo | Médio | Baixo-médio | Alto (se gateway dedicado) |
| Melhor quando | Consolidação I/O + coordenação | Extensão de malha | Integração massiva em gateway central |
Checklist objetivo:
- Necessita coordenador + I/O? Escolha o módulo em destaque.
- Só precisa extender malha? Router/End device.
- Integração massiva para cloud? Gateway dedicado.
Erros comuns de seleção, instalação e operação (o que evitar)
Não subestime ruído e surto: ausência de proteção pode causar falhas de I/O. Evite sobrepor canais ZigBee sem avaliar espectro local. Não confie apenas em RSSI para planejamento de malha; verifique SNR e packet error rate. Em seleção, não ignore requisitos de temperatura e conformidade.
No comissionamento, evitar esquecer configuração de segurança ZigBee (link keys) ou deixar PAN ID padrão. Em operação, monitorar eventos de perda de sincronismo e manter plano de firmware e backup.
Dicas avançadas e detalhes técnicos críticos para otimizar o Módulo ZigBee Coordenador com Entradas Digitais Isoladas
Ajustes finos que aumentam disponibilidade: configurar debounce adequado por entrada para reduzir falsos eventos; limitar taxa de comunicação para preservar bateria em nós (quando aplicável); ajustar potência RF e selecionar canal otimizado. Para ambientes ruidosos, implemente filtros LC ou TVS e use aterramento em malha controlada.
Para diagnóstico remoto, habilite telemetria com métricas como RSSI, LQI, número de retransmissões e uptime. Integre essas métricas a dashboards de manutenção e defina alertas para pré-falhas. Planeje janelas de manutenção com rollback de firmware e backups automáticos.
Considere integração com sistemas de gestão de ciclo de vida (asset management) para controle de versões de firmware, inventário e histórico de falhas. Isso melhora compliance e reduz MTTR.
Conclusão
O Módulo ZigBee Coordenador com Entradas Digitais Isoladas da ICP DAS oferece solução robusta para consolidação de sinais digitais em ambientes industriais e prediais, combinando isolamento galvânico, função coordenadora ZigBee e interoperabilidade com SCADA/IIoT. Seus diferenciais — número de entradas, isolamento e capacidades de diagnóstico — tornam-no indicado para utilities, subestações e projetos IIoT que demandem confiabilidade e segurança. Para aplicações que exigem essa robustez, a série Módulo ZigBee Coordenador com Entradas Digitais Isoladas da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenador-conexao-aos-pares-es-digital-isoladas-14-entradas
Quer discutir um caso específico? Pergunte nos comentários ou solicite uma demonstração técnica e assistência de especificação. Para mais artigos técnicos e guias, consulte: https://blog.lri.com.br/ e explore também nossas publicações sobre integração de sensores sem fio e segurança IIoT no blog: https://www.lri.com.br/produto/modulo-zigbee-icp-das
