Introdução

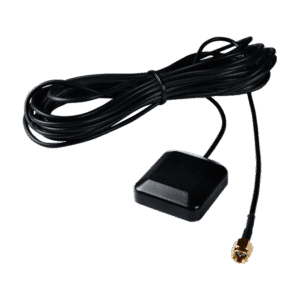

A antena GPS de fixação magnética com cabo 5m e plug SMA macho é um dispositivo passivo/ativo projetado para receber sinais GNSS (GPS, GLONASS, Galileo) e entregar um sinal RF de alta qualidade a receptores embarcados ou estacionários. Neste artigo técnico abordamos componentes, princípio de funcionamento, e implicações práticas para automação industrial, IIoT e telemetria, usando termos de fontes de alimentação (MTBF, PFC) quando relevantes para o sistema que alimenta ou integra o receptor.
O conjunto tipicamente inclui uma carcaça com base magnética, um elemento radiador (patch), um LNA (quando ativo) e um cabo coaxial de 5 m com conector SMA macho. O LNA requer alimentação por bias (3,3–5 V DC comum), o que exige atenção à qualidade da alimentação (ripple, PFC em fontes maiores) e à confiabilidade (MTBF dos componentes).
Neste artigo técnico você encontrará especificações, guia de instalação, integração com SCADA/IIoT, casos de uso em utilities/manufatura/energia e comparativos com outros modelos ICP DAS. Para aplicações que exigem essa robustez, a série antena GPS de fixação magnética com cabo 5m e plug SMA macho da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-5m-e-plug-sma-macho.
Introdução ao antena GPS de fixação magnética com cabo 5m e plug SMA macho — O que é e por que importa
A antena GPS de fixação magnética com cabo 5m e plug SMA macho converte ondas eletromagnéticas GNSS em sinais elétricos entregues via cabo coaxial a um receptor. Em versões ativas, um LNA (Low Noise Amplifier) próximo ao elemento melhora a relação sinal/ruído (SNR), essencial em ambientes industriais ruidosos. A polarização normalmente é RHCP (Right-Hand Circular Polarization) para compatibilidade com sinais GNSS.
A escolha desta antena é justificada pela facilidade de instalação (base magnética para superfícies metálicas), comprimento de cabo adequado para distanciamento relativo ao equipamento, e conector SMA para acoplamento com modems, RTUs ou conversores GNSS. Em projetos com requisitos de MTBF rigorosos para utilities, a simplicidade da fixação magnética reduz tempo de manutenção e pontos de falha.
Do ponto de vista normativo e EMC, recomenda-se observar normas aplicáveis como IEC 61000 (EMC) e IEC 60529 (grau de proteção IP), além de práticas de aterramento e proteção contra descargas atmosféricas quando instalado em telhados ou veículos. Para arquitetura temporal, a antena suporta sincronização NTP/PTP via receptor associado.
Principais aplicações do antena GPS de fixação magnética com cabo 5m e plug SMA macho em setores industriais e comerciais
O produto é amplamente usado em rastreamento veicular, telemetria de ativos móveis, e soluções de logística, onde a mobilidade e a instalação rápida são essenciais. Em aplicações de frota, o plug SMA facilita a troca por manutenção sem necessidade de dessoldagem, e o cabo de 5 m permite posicionar o receptor em áreas seguras do veículo.
Em energia e utilities, a antena serve para sincronização de tempo em subestações e monitoramento de equipamentos remotos. Receptores GNSS conectados a RTUs/PLC fornecem timestamp preciso para eventos, relatórios e análises forenses. A robustez do produto e compatibilidade com protocolos industriais (Modbus, OPC UA) o tornam adequado para tais ambientes.
Na agricultura de precisão, sensores telemétricos e controladores beneficiam-se da captação GNSS para autoguiagem e mapeamento. Para IIoT e Indústria 4.0, a antena fornece posição confiável para georreferenciamento de ativos e integridade de dados, complementando arquiteturas MQTT/JSON para transmissão para plataformas analíticas.
Especificações técnicas da antena GPS (cabo 5m, plug SMA) — antena GPS de fixação magnética com cabo 5m e plug SMA macho
Abaixo apresentamos uma lista de parâmetros críticos para avaliar compatibilidade: frequência de recepção, polarização, ganho do elemento, ganho do LNA, VSWR, impedância e características mecânicas como IP e temperatura de operação. Recomenda-se verificar a ficha técnica do fabricante se for necessária certificação específica.
A alimentação do LNA (quando presente) normalmente é via bias T no cabo coaxial, típica em 3,3–5 V DC e corrente de 10–30 mA. Do ponto de vista de projeto, considere as limitações térmicas e a qualidade da fonte (PFC não crítico para um LNA, mas importante em racks que alimentam múltiplos dispositivos).
Para ambiente industrial, atenção ao cabo (perdas em dB/metro), conector SMA (acoplamento 50 Ω) e à resistência às vibrações. Em instalações externas, proteção contra UV e vedação adequada (IP67/68) são diferenciais desejáveis.
Tabela técnica resumida (dados padronizados)
| Parâmetro | Valor típico |
|---|---|
| Frequência | 1575.42 MHz (L1 GPS); compatível com GLONASS/Galileo em bandas próximas |
| Polarização | RHCP |
| Ganho do elemento | 2,5 – 5 dBi |
| Ganho do LNA (ativo) | 20 – 30 dB |
| VSWR | ≤ 2.0:1 |
| Impedância | 50 Ω |
| Cabo | RG‑174 / RG‑58 (dependendo do modelo) — 5 m |
| Conector | SMA macho |
| Corrente LNA | 5 – 30 mA @ 3,3–5 V |
| Figura de ruído (LNA) | < 2,0 dB |
| Temperatura de operação | -40 °C a +85 °C |
| Grau de proteção | IP67 (base magnética com vedação) |
| Material da carcaça | ABS/PC com base magnética emborrachada |
| Peso | 80 – 200 g (dependendo do modelo) |
Detalhes elétricos e mecânicos (comentados)
O ganho do elemento (2,5–5 dBi) é o ganho físico da antena; valores muito altos implicam diretividade que pode não ser desejada para recepção omni‑direcional. O LNA compensa perda do cabo; escolher cabo RG‑174 versus RG‑58 implica trocas entre flexibilidade e perda: RG‑174 tem mais perda em 5 m.
O VSWR ≤ 2.0:1 indica aceitável casamento de impedância, minimizando reflexões e perda de sinal. Um VSWR pior pode reduzir efetivamente o SNR; verifique com um analisador de rede se houver necessidade de otimização. A figura de ruído do LNA (<2 dB) é crítica para ambientes com sinais fracos.
Mecanicamente, a base magnética facilita instalação, mas exige superfície metálica limpa e plana para máximo acoplamento e para atender especificações de retenção durante vibração. Em veículos, proteções mecânicas adicionais (abraçadeiras, fita) são recomendadas para evitar deslocamento em trânsito.
Importância, benefícios e diferenciais do produto antena GPS de fixação magnética com cabo 5m e plug SMA macho
A principal vantagem é a rapidez e flexibilidade de instalação: fixação magnética reduz a necessidade de furos e suportes, acelerando comissionamento. Para integradores e engenheiros, isso significa menor tempo de obra e menor risco de violar garantias de superfícies.
Do ponto de vista de desempenho, o LNA integrado aumenta SNR e estende alcance efetivo de recepção em cenários urbanos ou com obstruções parciais. Em aplicações críticas, a redução de erros de posicionamento e a melhoria na latência do tempo sincronizado têm impacto direto em qualidade de serviço e segurança operacional.
Como diferencial comercial, o custo-benefício frente a antenas robustas com base fixa se destaca em projetos onde mobilidade e manutenção simplificada são fatores-chave. Além disso, o conector SMA macho facilita troca rápida sem ferramentas especializadas.
Benefícios para desempenho de posicionamento e confiabilidade
A combinação de polarização RHCP, LNA de baixo ruído e cabo adequado reduz perdas por multipath e melhora a recepção de sinais diretos. Isso resulta em maior disponibilidade de satélites visíveis e melhor precisão horizontal/vertical para soluções RTK/PPP quando suportado pelo receptor.
Para sistemas que dependem de sincronização temporal (NTP/PTP), uma antena com boa recepção melhora a estabilidade de clock, reduzindo erros de timestamp em eventos críticos. Isso é essencial para subestações e telecomunicações que exigem conformidade com SLAs e normas de sincronização.
Em termos de confiabilidade, a simplicidade da fixação magnética diminui pontos de falha mecânicos; porém, atenção especial a aterramento e proteção contra descargas atmosféricas é necessária em instalações externas para evitar danos ao receptor.
Vantagens operacionais (instalação, manutenção e custo)
Instalação sem perfuração reduz custos e tempo de mão-de-obra; manutenção se resume a inspeção visual e verificação de fixação magnética. Para frotas, o tempo de parada é minimizado porque a antena pode ser reposicionada rapidamente.
Custo total de propriedade (TCO) beneficia-se do cabo padrão de 5 m que permite centralizar receptores em local seguro, evitando exposição a vandalismo e intempéries. Em projetos com fontes de alimentação compartilhadas, considerar PFC e filtros pode aumentar a vida útil do receptor (impacto indireto no MTBF do sistema).
Substituições são rápidas graças ao conector SMA; isso reduz o tempo de serviço e impacto operacional. Recomendamos manter estoques mínimos de cabos e conectores para garantir disponibilidade.
Guia prático de instalação e uso — Instale, teste e otimize a antena GPS de fixação magnética com cabo 5m e plug SMA macho
Escolha do local deve priorizar visada do céu livre de obstruções (árvores densas, edifícios altos), afastamento de fontes de interferência RF (antenas de rádio, transmissores) e superfície metálica limpa para a base magnética. Documente posição e azimute para manutenção.
Ferramentas necessárias: pano limpo, multímetro para verificar tensão de bias, analisador de espectro (opcional) e fita de proteção para cabo. Considere selagem adicional do cabo próximo à entrada do equipamento para manter IP.
Verifique requisitos elétricos do LNA (3,3–5 V DC) e a capacidade de alimentação do receptor. Se o receptor não prover bias, use um inseridor de alimentação com cuidado para manter impedância de 50 Ω e evitar perda de sinal.
Preparação: escolha do local e ferramentas necessárias
Evite instalar a antena próxima a painéis elétricos ou conversores de frequência que gerem ruído EMI. Superfícies com curvatura pronunciada reduzem força magnética e estanqueidade; prefira superfícies planas.
Prepare ferramentas simples: chave para fixação de adaptadores SMA, fita anti‑UV para proteger cabo, e gel de vedação para penetração de cabo quando aplicável. Tenha um plano de aterramento se instalado em estruturas altas.
Registre coordenadas iniciais e condições de teste (hora, número de satélites) para comparações futuras durante manutenção e troubleshooting.
Passo a passo de fixação magnética e conexão SMA
- Limpe a superfície metálica e posicione a antena em local com máxima visada.
- Estabeleça a rota do cabo: evite dobras acentuadas (<10x o diâmetro do cabo) e pontos de esmagamento.
- Conecte o SMA macho ao receptor com torque moderado (não excessivo) e verifique presença de tensão de bias se necessário.
Testes de verificação e calibração básica (sinais GNSS)
Realize uma verificação inicial de SNR e número de satélites visíveis pelo receptor. Use ferramentas do receptor (NMEA GSV/GGA) para confirmar qualidade. Um SNR médio por satélite acima de 30 dB‑Hz é um bom indicativo de recepção saudável.
Caso o desempenho esteja abaixo do esperado, teste substituindo o cabo por curto para avaliar perdas; meça perda em dB com um analisador de rede se disponível. Verifique também o VSWR próximo ao conector.
Documente resultados e crie baseline para manutenção; em cenários críticos, faça testes em diferentes azimutes para identificar multipath.
Manutenção preventiva e solução rápida de problemas (checklist)
Checklist rápido: 1) verifique fixação magnética; 2) inspeção do cabo e conector SMA por corrosão; 3) medição de tensão de bias e corrente do LNA; 4) leitura de SNR e número de satélites. Registre e compare com baseline.
Soluções comuns: cabo danificado → substituir; conector folgado → reaperto/limpeza; baixa SNR → verificar obstruções/multipath; sem alimentação ao LNA → verificar bias do receptor ou inseridor de alimentação.
Para evitar problemas maiores, siga normas de proteção contra descargas e use supressores/transientes se necessário em instalações externas, reduzindo falhas que impactam MTBF do sistema.
Integração com sistemas SCADA e plataformas IIoT — antena GPS de fixação magnética com cabo 5m e plug SMA macho
Fisicamente, a antena conecta-se ao receptor GNSS/RTU via SMA 50 Ω. Muitos RTUs e modems ICP DAS aceitam SMA diretamente ou via adaptador N‑male/SMB, dependendo do painel. Assegure continuidade da impedância para evitar perda de sinal.
No nível de dados, o receptor converte sinais GNSS em mensagens NMEA, ou fornece coordenadas e timestamps que podem ser encapsulados em protocolos industriais: Modbus‑TCP/RTU, MQTT, OPC UA ou JSON sobre HTTP. Para sincronização de tempo de alta precisão, combine GNSS com PTP (IEEE 1588) no receptor/clock.
Boas práticas incluem redundância (antenas e receptores cruzados), autenticação e criptografia de dados via TLS para MQTT/HTTP, e monitoramento de integridade (alarme de perda de sinal GNSS), garantindo conformidade com políticas de segurança OT/IT.
Conexão física e adaptadores (SMA para dispositivos ICP DAS)
Para conexão a equipamentos ICP DAS, confirme o tipo de conector do receptor; se necessário, use adaptadores SMA→TNC/N ou pigtails de qualidade 50 Ω. Evite adaptadores que introduzam descontinuidade de impedância.
Em casos de painéis metálicos, passe o cabo por entrada com grommet e selagem para manter IP. Monte fixadores e organizadores para reduzir fadiga do cabo em vibração.
Se o receptor estiver distante, considere repetidores ou usar cabo de menor perda (RG‑58/LMR‑195) e evite expansão exagerada do comprimento, já que aumento de perda afeta SNR.
Integração de dados GNSS em SCADA/IIoT (formatos e protocolos)
Os receptores GNSS tipicamente entregam NMEA 0183 (GGA, RMC, GSV) que podem ser parseados por gateways ICP DAS e convertidos para Modbus ou MQTT com payloads JSON. Em sistemas SCADA clássicos, encapsule coordenadas e timestamp em registradores Modbus.
Para IIoT moderno, publique mensagens MQTT com tópicos dedicados (por exemplo: devices//gnss) e payload com lat/long/altitude/SNR/timestamp em ISO8601. Isso facilita ingestão por plataformas analíticas e correlação com telemetria.
Para requisitos de sincronização rigorosos, integre o receptor com servidores NTP/PTP e monitore offset e jitter; documente latência e aplique políticas de redundância.
Boas práticas de segurança e confiabilidade na transmissão de dados
Implemente TLS para MQTT/HTTP e segregue tráfego OT e IT. Use VLANs e firewalls para limitar exposição de portas de gerenciamento. Faça autenticação mútua quando possível.
Monitore integridade do GNSS: detecção de spoofing/jamming é relevante em sites críticos. Combine logs de SNR, número de satélites e alertas de jamming para acionar mitigação.
Padronize procedimentos de failover: caso falha GNSS, roteie para fontes redundantes de sincronização (PTP local, clocks internos) e registre eventos para análise de causa raiz.
Exemplos práticos de uso do antena GPS de fixação magnética com cabo 5m e plug SMA macho — Casos de aplicação e cenários reais
Os exemplos a seguir demonstram como a antena é aplicada em cenários reais: rastreamento veicular, monitoramento remoto de ativos e sincronização de tempo para telecom. Cada caso destaca requisitos de montagem, conectividade e resultados esperados.
Em todos os cenários, a integração adequada entre antena, receptor e infraestrutura de alimentação/telemetria (considerando PFC e MTBF) é crucial para garantir operação contínua e manutenção preditiva. Recomenda-se documentação técnica durante instalação.
Links úteis e materiais complementares sobre integração IIoT e melhores práticas estão disponíveis no blog técnico da LRI/ICP (veja https://blog.lri.com.br/ e artigos relacionados).
Caso 1 — Rastreamento veicular: requisitos e fluxo de dados
Configuração típica: antena magnética no teto do veículo, cabo 5 m passando ao interior, conector SMA para modem GNSS que publica NMEA via MQTT para servidor de rastreamento. Fluxo: GNSS → receptor → gateway MQTT → plataforma de rastreamento.
Pontos críticos: resistência magnética à vibração, proteção contra intempéries e rotação do conector durante manutenção. Verifique SNR e latência de atualização (1 Hz, 5 Hz, 10 Hz dependendo da aplicação).
Resultados esperados: localização confiável com latência baixa para ações de logística; economia operacional por menor tempo de instalação e manutenção.
Caso 2 — Monitoramento remoto e telemetria em subestações
Em subestações, a antena alimenta receptores que provêm timestamp para eventos de relés e RTUs. Instalação em mastro metálico com aterramento e supressor de transiente é recomendada.
Integração com SCADA: timestamps NMEA/UTC convertidos para registros de eventos via Modbus/IEC 61850 e correlacionados com registros de falhas. A precisão de timestamp tem impacto direto em procedimentos de análise pós-falha.
Proteções adicionais (filtros EMC conforme IEC 61000) e testes de conformidade são recomendados para aderência a normas industriais.
Caso 3 — Sincronização de tempo para redes de telecom e IIoT
A antena fornece sinal ao receptor de referência que, por sua vez, alimenta servidores NTP/PTP. Em cenários 5G e telecom, a precisão requerida pode ditar uso de receptores GNSS especializados com disciplining de osciladores locais.
Implementação: antena externa com boa visada, cabo de baixa perda e receptor com saída PTP/NTP com monitoramento de offset. A redundância GNSS e cross‑checking com clock local aumentam robustez.
Resultados: redução de jitter e drift, melhor sincronização de redes de dados e cumprimento de SLAs de telecomunicações.
Comparação técnica com antenas similares da ICP DAS e erros comuns a evitar
A linha ICP DAS oferece variantes com diferentes comprimentos de cabo, tipos de conector e níveis de proteção IP. A escolha deve considerar ganho, presença de LNA, tipo de cabo e aplicação (móvel vs. fixa).
Erros comuns incluem escolher cabo de alta perda para longos trechos, subestimar necessidade de vedação em ambientes agressivos e fixação inadequada da base magnética em superfícies curvas. Esses erros reduzem SNR e podem levar a perda de serviços.
Critérios de seleção técnica envolvem: necessidade de LNA, compatibilidade de conector, requisito de IP, considerações de MTBF/ambiente e orçamento. Abaixo uma matriz resumida facilita comparação.
Tabela comparativa: modelos ICP DAS, ganhos e aplicações recomendadas
| Modelo (ex.) | Cabo | LNA | IP | Aplicação recomendada |
|---|---|---|---|---|
| Antena A (magnética) | 5 m RG‑174 | Sim (25 dB) | IP67 | Rastreamento / Veículos |
| Antena B (magnética robusta) | 3 m LMR‑195 | Sim (28 dB) | IP68 | Telecom / Telecomunicações |
| Antena C (fixa para mastro) | 10 m RG‑58 | Não | IP67 | Subestações / Mastro fixo |
Essa tabela é ilustrativa; consulte fichas técnicas no portal LRI para especificações exatas.
Erros comuns na instalação e operação (como evitar perda de sinal)
Evite curvar excessivamente o cabo próximo ao conector; isso causa perda e degradações. Não confie apenas na base magnética em superfícies sujas; limpe e verifique a fixação.
Não ignore a alimentação do LNA: sem bias, o ganho esperado desaparecerá. Verifique voltagem e corrente, e use inseridores de alimentação compatíveis se necessário.
Evite rotas de cabo próximas a grandes fontes de EMI (motores, inversores). Use filtros e mantenha distância para preservar SNR.
Critérios de seleção técnica (quando escolher este modelo vs. outro)
Escolha a antena magnética de 5 m quando precisar de instalação rápida, mobilidade e simples manutenção; prefira modelos com LNA integrado se houver longos cabos ou ambientes ruidosos.
Se o local exigir montagem permanente em mastro ou exposição severa ao tempo, considere variantes com fixação por parafuso e IP68, e cabos de menor perda (LMR).
Avalie requisitos de precisão temporal, número de constelações GNSS suportadas e compatibilidade com receptores RTK/PPP antes de decidir.
Conclusão e próximos passos — Solicite avaliação técnica ou cotação
Resumindo, a antena GPS de fixação magnética com cabo 5m e plug SMA macho é uma opção prática e robusta para aplicações móveis e estacionárias que exigem instalação ágil, manutenção simplificada e boa performance GNSS. A compatibilidade com padrões industriais e a facilidade de integração a receptores ICP DAS a tornam adequada para automação, utilities e IIoT.
Próximos passos recomendados: 1) definir requisitos de precisão e ambiente; 2) verificar ficha técnica do modelo específico; 3) solicitar avaliação técnica com dados de projeto (localização, receptor, rota do cabo, requisitos de sincronização). Para aplicações que exigem essa robustez, a série antena GPS de fixação magnética com cabo 5m e plug SMA macho da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-5m-e-plug-sma-macho.
Entre em contato com a equipe técnica da LRI/ICP para cotação e configuração personalizada — informe: modelo do receptor, distância do cabo, ambiente de instalação, e requisito de sincronização. Para materiais complementares sobre integração IIoT e antenas, visite o blog técnico: https://blog.lri.com.br/ e explore artigos relacionados.
Perspectivas futuras e aplicações estratégicas do antena GPS de fixação magnética com cabo 5m e plug SMA macho
A tendência é o aumento de receptores multi‑constelação e multi‑frequência (L1/L5) exigindo antenas com desempenho amplo de banda e LNA otimizados. Para aplicações 5G e Edge computing, a sincronização por GNSS continuará sendo crítica.
Do ponto de vista estratégico, projetos de larga escala devem considerar redundância de recepção, estratégias anti‑spoofing e integração com plataformas IIoT que permitam análise preditiva do estado do sinal GNSS para manutenção proativa. Normas emergentes e requisitos de segurança devem guiar escolhas de produto e arquitetura.
Recomenda-se aos engenheiros e integradores acompanhar atualizações de normas (IEC/EN, IEC 61000 series), e avaliar soluções ICP DAS com suporte técnico local para acelerar a adoção em ambientes industriais e utilities.
