Introdução
Módulo Zigbee Coordenador/Router ICP DAS é uma solução de comunicação wireless industrial projetada para conectar sensores e atuadores com E/S digitais isoladas (8 entradas e 8 saídas) em topologias mesh Zigbee. Neste artigo abordarei o produto em profundidade técnica e operacional, descrevendo especificações, aplicação em automação industrial, integração com SCADA/IIoT e práticas de instalação. A palavra-chave principal "Módulo Zigbee Coordenador/Router ICP DAS" e termos secundários como E/S digital isolada, Zigbee para automação industrial e integração SCADA IIoT aparecem desde já para otimizar busca técnica e comercial.
O público alvo são engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. Vou citar normas relevantes (por exemplo IEEE 802.15.4, IEC 61000-6-2 e IEC 61000-6-4 para EMC), discutir indicadores de confiabilidade como MTBF, e trazer recomendações práticas de projeto e operação. O texto usa linguagem técnica objetiva, analogias quando úteis e artefatos de leitura rápida: listas, negrito e tabelas.
Ao longo do artigo haverá links para materiais complementares e CTAs suaves para páginas de produto da LRI/ICP. Para leituras adicionais técnicas, consulte: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/ e explore artigos relacionados em https://blog.lri.com.br/iiot e https://blog.lri.com.br/automacao-industrial.

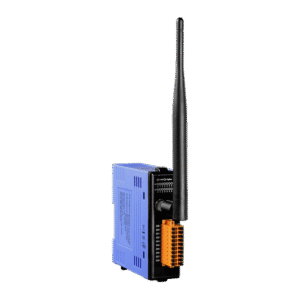

Introdução ao Módulo Zigbee Coordenador/Router ICP DAS — O que é, para que serve e visão geral técnica
O Módulo Zigbee Coordenador/Router ICP DAS atua como nó de rede Zigbee com capacidade de operar tanto como Coordenador (criador da PAN) quanto como Router (repetidor/roteador em mesh). Ele conecta até 8 entradas digitais e 8 saídas digitais isoladas, permitindo monitoração e comando distribuído sem cabeamento extenso. O protocolo subjacente é o IEEE 802.15.4 e normalmente implementa Zigbee 3.0 para interoperabilidade com stacks industriais.
Tecnicamente, o módulo oferece isolamento galvânico entre sinais digitais e a parte de comunicação, reduzindo riscos de transientes e laços de terra em ambientes industriais. Parâmetros típicos incluem faixa de alimentação DC industrial (ex.: 10–30 VDC), isolação ≥ 3000 VDC entre E/S e lógica, e operação em faixa de temperatura estendida (-20 a +70 °C). Indicadores de confiabilidade como MTBF >100.000 h e conformidade EMC segundo IEC 61000-6-2 / IEC 61000-6-4 são diferenciais operacionais.
Do ponto de vista de aplicação, o módulo simplifica topologias IIoT/Indústria 4.0 ao levar sinais de campo para gateways/edge devices com baixo custo de cabeamento e manutenção. Ele se integra a arquiteturas SCADA via gateway que converte Zigbee para Modbus/TCP, OPC UA ou MQTT, tornando-o ideal para retrofit, monitoramento remoto e redes de sensores em malha.
Principais aplicações e setores atendidos pelo Módulo Zigbee Coordenador/Router ICP DAS
O módulo encontra aplicação em setores como manufatura, energia, utilities, agronegócio, infraestrutura de telecom e automação predial. Em manufatura e linhas de produção, permite leitura de sensores discretos e acionamento de equipamentos distribuídos sem necessidade de cabeamento extenso. Em utilities e energia, facilita monitoramento de painéis e comunicações em locais com restrição física para cabeamento.
Para o agronegócio e estufas, a solução reduz custos de implementação de sensores remotos (portões, válvulas, alarmes) e se adapta bem a ambientes com baixa infraestrutura elétrica. Em automação predial e BMS, o módulo possibilita integração de detectores, alarmes e controles de iluminação em topologias mesh confiáveis, com redundância via routers Zigbee.
Além disso, em projetos de retrofit e OEMs que precisam reduzir o TCO, o módulo é indicado por acelerar o time-to-market e reduzir intervenção em piso industrial. Seu uso é frequente em redes IIoT onde a coleta distribuída de I/Os digitais alimenta analytics e manutenção preditiva.
Casos de uso industriais e críticas de processo
Em linhas de produção automatizadas, o Módulo Zigbee Coordenador/Router ICP DAS pode monitorar detectores de porta, sensores de posição e comandos de emergência distribuídos, garantindo que estados discretos críticos cheguem ao PLC/SCADA com latência determinística aceitável. A redundância de rede Zigbee e capacidade de roteamento diminuem o impacto de falhas de nó individual.
Em processos contínuos (como refinarias ou plantas químicas) o módulo é usado para monitorar sinais de segurança e estado de válvulas em áreas não intrinsecamente seguras, desde que complementado por certificações e barreiras intrínsecas quando necessário. Em cenários críticos, a topologia mesh facilita caminhos alternativos para garantir entrega de eventos.
Para criticidade de processo, recomenda-se mapear latência, jitter e requisitos de disponibilidade antes de substituir cabos hardwired. Em muitas aplicações discretas, o módulo entrega confiabilidade suficiente; em aplicações com Safety SIL, ele costuma atuar como camada de monitoramento secundária.
Aplicações em edifícios, agricultura e energia
Em BMS, o módulo conecta sensores de ocupação, contatos magnéticos e relés de controle, reduzindo painéis de cabeamento e permitindo retrofit com mínima intervenção. A integração com gateways facilita envio de estados para sistemas de gestão predial via Modbus/TCP ou BACnet quando combinado com conversores.
No campo e em estufas, o uso de redes Zigbee reduz a necessidade de cabo de longa distância, mantendo baixo consumo energético e altas densidades de sensores. O módulo costuma operar alimentado por painéis solares + baterias em nós de baixo consumo, ampliando cobertura sem infraestrutura elétrica.
Em aplicações de medição de energia e telemetria, o Módulo Zigbee coordenador/router atua como concentrador local para sinais digitais de medidores e proteções, encaminhando alarmes e estados para um gateway que converte dados para SCADA/IIoT.
Especificações técnicas detalhadas do Módulo Zigbee Coordenador/Router ICP DAS (tabela)
Abaixo uma tabela resumida com parâmetros típicos de engenharia para avaliação técnica e decisão de compra. Valores são indicativos e devem ser confirmados na folha de dados do produto.
| Especificação | Valor típico |
|---|---|
| Função | Coordenador / Router Zigbee |
| Padrão RF | IEEE 802.15.4 / Zigbee 3.0 |
| E/S digitais | 8 entradas isoladas / 8 saídas isoladas (transistor/relé) |
| Tipo de entrada | Entrada digital, dry contact / TTL (configurável) |
| Tipo de saída | Saída a transístor até 0.5 A ou saída a relé (modelo) |
| Isolamento | ≥ 3000 VDC entre E/S e lógica |
| Alimentação | 10–30 VDC (tipicamente 24 VDC) |
| Consumo típico | < 2 W (varia por modo RF) |
| Temperatura operacional | -20 °C a +70 °C |
| Proteção EMC | Compatível IEC 61000-6-2 / IEC 61000-6-4 (industrial) |
| Faixa de RF | 2.4 GHz, canais 11–26 |
| Potência RF | +8 a +20 dBm (modelo) |
| Alcance | Até 200–500 m LOS (depende ambiente) |
| MTBF | >100.000 horas (condições padrão) |
| Certificações | CE, RoHS (depende modelo e região) |
Tabela resumida de especificações (entrada/saída, isolamento, comunicação, alimentação, temperatura)
A tabela anterior resume os parâmetros críticos: entradas/saídas, isolamento, comunicações e alimentação. Esses pontos definem se o módulo atende requisitos de segurança elétrica e integração. Para seleção, verifique o tipo exato de saída (transistor vs relé) e a corrente suportada por canal.
Em projetos com requisitos de segurança, confirme certificações adicionais e a compatibilidade com barreiras intrínsecas se utilizadas em áreas classificadas. Também valide valores de potência RF e canais permitidos pela legislação local.
Verifique ainda o suporte a gerenciamento remoto de firmware e configurações de rede (PAN ID, canal, potencia RF) na folha técnica oficial antes da compra, para evitar incompatibilidades com infraestruturas existentes.
Observações técnicas e limites operacionais
O isolamento galvânico é crucial para evitar laços de terra e para proteger a lógica de controle de surtos e ruído industrial. Valores típicos (ex.: 3000 VDC) garantem robustez, mas a aplicação deve considerar sobretensões e transientes conforme IEC 61000-4-x. Para ambientes severos, adicione supressão externa (TVS, varistores).
Limites de operação em temperatura e umidade afetam o MTBF; operar próximo aos limites reduz vida útil. A potência RF e o alcance variam muito com obstruções, materiais e interferência em 2.4 GHz — recomenda-se estudo de site RF para instalações críticas.
Quanto a certificações, verifique conformidade local (ANATEL, FCC) e exigências do cliente (por exemplo, IEC 62368-1 aplica-se a segurança elétrica de equipamentos eletrônicos). Em instalações com requisitos médicos, consulte IEC 60601-1 para compatibilidade.
Importância, benefícios e diferenciais do Módulo Zigbee Coordenador/Router ICP DAS para projetos industriais
O módulo oferece benefícios tangíveis como redução de cabeamento, flexibilidade de topologia mesh, e isolamento elétrico entre E/S e lógica. Para integradores, isso traduz-se em prazo de implementação reduzido e menor custo com cabeamento e manutenção. A topologia Zigbee também oferece roteamento automático para redundância de caminho.
Do ponto de vista operacional, o isolamento reduz paradas causadas por problemas elétricos; a capacidade de operar como Coordenador facilita implantação de redes independentes para cada célula de produção. O ganho de MTTR (Mean Time To Repair) é visível pelo acesso remoto e diagnóstico embutido.
Em comparação a soluções genéricas de consumo, o produto ICP DAS é projetado para ambiente industrial: componentes de qualidade, faixa de temperatura estendida, certificações EMC e modelos de E/S isoladas. Esses diferenciais reduzem risco de projeto e custos totais (TCO) ao longo do ciclo de vida.
Benefícios operacionais e econômicos
Benefícios incluem menor investimento inicial em cabeamento, menos interferências por cabos longos, facilidade de expansão de rede e menor tempo de parada por manutenção. Em retrofit, o retorno sobre investimento pode ocorrer em meses, dependendo do volume de sensores substituídos.
Economicamente, o módulo reduz custo de mão de obra e materiais, e permite novos modelos de serviço (monitoramento remoto, manutenção preditiva). A padronização Zigbee facilita escala e diminui custos de integração com gateways e plataformas IIoT.
Operacionalmente, a escalabilidade em mesh e a redundância reduzem risco de perda de dados; somado a práticas de firmware e gestão de rede, isso melhora disponibilidade e confiabilidade do sistema.
Diferenciais técnicos e de integração E/S digital isolada, Zigbee para automação industrial, integração SCADA IIoT
Diferenciais técnicos incluem isolamento galvânico de E/S, suporte a Zigbee 3.0 para interoperabilidade, e opções de configuração que permitem operar como Coordenador ou Router. O suporte a canais RF configuráveis e potencia ajustável facilita coexistência em ambientes com várias redes.
Para integração SCADA/IIoT, o módulo funciona com gateways que mapeiam E/S digitais para Modbus TCP/RTU, OPC UA ou MQTT, atendendo padrões industriais e requisitos de segurança de dados. Ferramentas de diagnóstico e logs de eventos são essenciais para time-to-resolution.
Além disso, recursos de firmware para atualização remota, backup de configurações e recuperação facilitam manutenção e governança de dispositivo em larga escala, reduzindo risco operacional.
Guia prático de instalação e utilização do Módulo Zigbee Coordenador/Router ICP DAS — passo a passo
A instalação física inicia por selecionar local com boa cobertura RF e proteção contra intempéries quando aplicável. Fixe o módulo em trilho DIN ou painel, mantendo distâncias de segurança de fontes de ruído (inversores, grandes motores). Garanta alimentação adequada (10–30 VDC) com proteção contra inversão de polaridade.
Em seguida, realize a conexão das E/S digitais seguindo a polaridade e tipos (dry contact vs TTL) conforme folha de dados. Utilize fios blindados em trechos sujeitos a interferência e adicione supressão para entradas de contato rapid-switching. Documente o mapeamento de canais para evitar confusão em campo.
Antes de energizar, verifique aterramento apropriado e uso de fusíveis ou proteção contra surtos. Para ambientes severos, adicione gabinetes com grau de proteção adequado e filtros EMI conforme necessário para atender IEC 61000-x.
Preparação e instalação física (montagem, alimentação, isolamento)
Monte o módulo evitando posicionamento próximo a cabos de potência ou grandes fontes de RF. Utilize Trilho DIN padrão e suporte mecânico seguro para vibração. Garanta espaço para dissipação de calor e ventilação.
Alimente com fonte industrial regulada (preferencialmente 24 VDC) e proteja com fusíveis ou disjuntores. Confirme a capacidade da fonte para alimentar múltiplos módulos quando em barramento comum. Recomenda-se PFC na fonte em instalações maiores por conformidade com instalações industriais.
Mantenha o aterramento do painel e siga práticas de separação de sinais (cabos de lógica separados de cabos de potência). O isolamento interno do módulo protege, mas não substitui práticas gerais de aterramento e proteção contra surtos.
Configuração inicial e criação da rede Zigbee (coordenador/router, canais, pan ID)
Inicialmente defina se o dispositivo atuará como Coordenador (responsável por criar PAN) ou Router. Configure PAN ID e canal RF (canais 11–26) com planejamento de espectro para evitar congestionamento. Ajuste potência RF conforme necessidade de cobertura versus consumo.
Emparelhe dispositivos em modo de inclusão controlada para evitar nós não autorizados. Para redes maiores, planeje hierarquia de routers para garantir cobertura e caminhos redundantes. Documente a topologia e mantenha backups de configurações.
Valide conectividade com testes de ping RF e medição de RSSI. Em caso de interferência, considere ajuste de canal e posicionamento de routers para otimizar caminhos de malha.
Mapeamento de I/Os digitais e teste funcional (8 entradas e 8 saídas)
Registre um mapeamento claro: cada entrada digital = tag/IO point no SCADA. Teste cada entrada com contatos conhecidos e verifique leitura no gateway/SCADA. Para saídas, teste acionamento e corrente, observando tempo de resposta e estados transitórios.
Realize testes de carga nas saídas (se transistor, respeite corrente máxima) e monitore temperatura do módulo durante operação. Teste cenários de falha (perda de alimentation, perda de comunicação) e verifique comportamento configurado (tamanhos de buffers, watchdogs).
Automatize testes com scripts quando possível e mantenha registros de testes para auditoria e troubleshooting futuro.
Boas práticas de segurança, aterramento e isolamento elétrico
Implemente aterramento em estrela para painéis e separe sinais de potência. Utilize supressores e filtros para evitar que transientes RF/EMI comprometam sinais digitais. Confirme isolamento galvânico e não confie apenas em isolamento interno para proteção em locais perigosos.
Adote políticas de segurança de rede: controle de acesso para inclusão de nós Zigbee, atualização de firmware assinada e monitoramento de topologia. Considere segmentação de rede e uso de VPNs/MDM no caso de integração com nuvem.
Em áreas classificadas, siga normas locais e aplique barreiras intrínsecas quando necessário. Consulte especialistas em segurança elétrica para aplicações críticas.
Integração do Módulo Zigbee Coordenador/Router ICP DAS com sistemas SCADA e plataformas IIoT E/S digital isolada, Zigbee para automação industrial, integração SCADA IIoT
A integração típica usa um gateway Edge que traduz mensagens Zigbee para protocolos industriais como Modbus TCP, OPC UA ou MQTT. O gateway mapeia cada E/S digital para tags/variables no SCADA, possibilitando alarmes, trending e lógica de controle. Plataformas IIoT consomem payloads MQTT ou enviam dados para data lakes.
Para segurança e latência, opte por gateways locais (edge) para pré-processamento e compressão de dados antes da nuvem. Isso reduz tráfego e mitiga latência em loops de controle que não devem depender de conexão remota. Integração via OPC UA facilita interoperabilidade com ERPs e MES.
Documente o mapeamento de pontos, cadastre tags em SCADA com metadados (descrição, unidade, alarmes) e implemente políticas de retenção e segurança para dados sensíveis.
Protocolos e métodos de comunicação (Modbus, MQTT, OPC/OPC UA, gateways)
Os caminhos comuns de integração incluem:
- Modbus TCP/RTU: simples e amplamente suportado em SCADA/PLCs.
- OPC UA: padrão para interoperabilidade segura entre sistemas.
- MQTT: leve e ideal para IIoT e cloud ingestion.
Gateways convertem Zigbee para esses protocolos e podem executar lógica edge.
Escolha do protocolo depende de requisitos de latência, segurança e compatibilidade existente. Para monitoramento e telemetria massiva, MQTT + TLS costuma ser a escolha mais eficiente.
Implemente autenticação e criptografia onde aplicável, e mantenha logs de eventos de rede e tradução de protocolo para auditoria e troubleshooting.
Arquitetura de integração: topologia, gateways e roteamento de dados
Arquitetura recomendada:
- Camada de campo: Módulos Zigbee (nós).
- Camada de edge: gateways Zigbee-to-Protoco (Modbus/OPC/MQTT).
- Camada de processamento: servidor SCADA/edge analytics.
- Camada de nuvem: armazenamento, dashboards e analytics.
Utilize roteamento redundante em mesh Zigbee e roteadores estratégicos para garantir caminhos alternativos. Gateways devem suportar QoS e buffering para perda intermitente de conectividade.
Planeje VLANs e controles de acesso na rede para separar tráfego de campo do tráfego corporativo, além de firewalls para proteger perímetros.
Exemplos de configuração de tag e mapeamento para SCADA/IIoT
Exemplo prático: Entrada digital DI1 → Tag SCADA "PainelA_DI1" (BOOL), com alarme de transição 0→1, deadband 0. Saída DO1 → Tag "Valve_X_DO1" (BOOL) com comando e feedback. Em MQTT, JSON payload: { "device": "ZB-Coord-01", "DI1": 1, "DO1": 0 }.
Padronize nomes e unidades para facilitar integração com MES/ERP. Use metadados para indicar local físico, tipo de sensor e criticidade.
Implemente testes de ponta a ponta (from device to cloud) para validar mapeamento, alarmes e latência antes de operação plena.
Exemplos práticos de uso do Módulo Zigbee Coordenador/Router ICP DAS — estudos de caso e aplicações reais
A seguir três cenários típicos onde o módulo agrega valor, com passos, métricas esperadas e resultados.
Exemplo 1 — Monitoramento de painéis elétricos remotos via Zigbee
Cenário: vários painéis de distribuição em subestações secundárias sem cabeamento para sinais discretos. Solução: instalar módulos em cada painel para monitorar alarmes (porta aberta, falha) e enviar para gateway central.
Passos: instalar módulos em painéis, configurar como routers, definir gateway/coordenador e mapear tags em SCADA. Métricas: redução de cabeamento em até 80%, tempo de diagnóstico reduzido em 60%.
Resultados: ganhos em manutenção preventiva, menor tempo de deslocamento e alertas remotos com logs históricos.
Exemplo 2 — Controle distribuído de atuadores em linha de produção
Cenário: linha de montagem com atuadores locais e necessidade de flexibilidade de layout. Solução: módulos distribuídos operando como routers para controlar E/S locais e enviar estados para PLC mestre via gateway.
Passos: mapear E/S, configurar latências aceitáveis, testar failover de rotas Zigbee. Métricas: tempo de resposta end-to-end 99% com arquiteturas redundantes.
Resultados: maior flexibilidade de reconfiguração da linha e redução de downtime por alteração de layout.
Exemplo 3 — Integração com medição de energia e telemetria em fazendas/estufas
Cenário: sensores de nível, motores e alarmes espalhados por hectares. Solução: módulos alimentados por painéis solares atuarão como nós Zigbee, concentrando dados em gateways que enviam para nuvem via LTE.
Passos: dimensionar alimentação solar, posicionar routers para cobertura, testar enlace RF com vegetação. Métricas: TCO reduzido, autonomia energética de nós configurados para sleep cycles.
Resultados: monitoramento remoto confiável, ações automatizadas (irrigação) e coleta de dados para analytics.
Comparação técnica: Módulo Zigbee Coordenador/Router ICP DAS vs outros módulos similares da ICP DAS
Comparar modelos ajuda na escolha: diferenças comuns incluem tipo de saída (transistor vs relé), isolamento, suporte a protocolos e faixa de temperatura. O Módulo Zigbee Coordenador/Router ICP DAS costuma ser a opção balanceada entre capacidade de E/S e robustez industrial.
Modelos alternativos podem oferecer maior número de E/S, maior capacidade de corrente nas saídas ou versões com certificações específicas (ATEX/IECEx) para áreas classificadas. Escolha baseada em requisitos: número de pontos, ambiente e necessidade de certificação.
Ao avaliar, considere também suporte a firmware, ferramentas de configuração, disponibilidade de APIs e ecossistema de gateways. Esses fatores afetam custo de integração e manutenção.
Tabela comparativa de modelos (recursos, E/S, comunicação, isolamento)
| Modelo | E/S digitais | Comunicação | Isolamento | Aplicação típica |
|---|---|---|---|---|
| Módulo Zigbee Coord/Router (8DI/8DO) | 8/8 | Zigbee 3.0 | ≥3000 VDC | Retrofit, BMS, painéis |
| Módulo Zigbee 16DI | 16/0 | Zigbee | ≥3000 VDC | Monitoramento intensivo |
| Módulo Zigbee com relés | 8DI/8Relés | Zigbee | ≥3000 VDC | Comando de cargas |
Critérios de seleção: quando optar pelo Módulo Zigbee Coordenador/Router ICP DAS
Opte pelo módulo quando você precisar de:
- Combinação equilibrada de I/O digital e custo;
- Isolamento galvânico para ambientes ruidosos;
- Flexibilidade de atuar como Coordenador ou Router;
- Integração rápida com gateways Modbus/OPC/MQTT.
Se precisar de maior densidade de I/O, correntes maiores em saídas ou certificações especiais, avalie outros modelos da linha ICP DAS.
Erros comuns, troubleshooting e detalhes técnicos avançados do Módulo Zigbee Coordenador/Router ICP DAS
Em campo, problemas típicos incluem interferência RF, má prática de aterramento e mapeamento incorreto de E/S. Diagnóstico inicial deve incluir verificação de alimentação, LED de status Zigbee, RSSI, e logs do gateway.
Problemas de latência ou perda de eventos geralmente provêm de congestionamento de canal, nós fora de alcance ou routers mal posicionados. Ajuste potência RF, reposicione routers e replaneje canais. Em ambientes críticos, faça survey RF.
Falhas elétricas frequentemente revelam falta de isolamento ou mau aterramento. Confirme valores de isolamento e aplique supressão complementar quando necessário.
Checklist de verificação rápida para falhas de rede Zigbee e E/S
- Verificar alimentação e fusíveis.
- Conferir LEDs de status e reiniciar módulo.
- Medir RSSI e identificar perda de enlace.
- Checar PAN ID e canal para conflito de rede.
- Testar entradas/saídas com instrumentos calibrados.
- Atualizar firmware se houver correção conhecida.
Logs, ferramentas de diagnóstico e recomendações de firmware/atualização
Use logs do gateway e ferramentas RF (sniffer IEEE 802.15.4) para análise de tráfego. Ferramentas proprietárias ICP DAS ou utilitários Zigbee ajudam a mapear topologia. Mantenha firmware atualizado com imagens assinadas e siga procedimento de rollback seguro.
Testes de regressão após atualização são obrigatórios em ambientes industriais. Planeje janelas de manutenção e backups de configurações.
Conclusão
O Módulo Zigbee Coordenador/Router ICP DAS é uma solução robusta para aplicações industriais que demandam E/S digitais isoladas, flexibilidade de deployment e integração com arquiteturas SCADA/IIoT. Seus diferenciais técnicos — isolamento, operação em mesh Zigbee e capacidades de integração — o tornam adequado para retrofit, monitoramento distribuído e aplicações em ambientes adversos.
Ao planejar a adoção, avalie cuidadosamente requisitos de certificação, ambiente RF, tipo de saída (transistor/relé) e políticas de segurança de rede. Para aplicações que exigem essa robustez, a série Módulo Zigbee Coordenador/Router ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenadorrouter-grupo-conexao-aos-pares-es-digital-isoladas-8-entradas-e-8-saidas.
Se desejar uma comparação detalhada com outros modelos ou ajuda para projetar a topologia Zigbee no seu site, entre em contato com nossa equipe técnica ou solicite cotação em https://www.lri.com.br/aquisicao-de-dados/. Comente abaixo suas dúvidas ou compartilhe sua experiência com Zigbee em ambientes industriais — vamos responder e enriquecer este conteúdo.
