Introdução
O Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) da ICP DAS é uma solução de aquisição e controle remoto que combina entradas digitais isoladas, saídas a relé robustas e comunicação Zigbee para aplicações industriais. Neste artigo técnico abordaremos arquitetura, especificações elétricas, integração com SCADA/IIoT, normas aplicáveis (ex.: IEC/EN 62368-1) e boas práticas de instalação, relacionando conceitos como MTBF e proteção contra surtos. Também cobriremos palavras-chave importantes para busca, incluindo “módulo Zigbee Router DI/DO ICP DAS”, “entradas digitais isoladas” e “saídas a relé”.
O público-alvo são engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos de utilities, energia, OEMs e manufatura. O texto usa linguagem técnica adequada a esses perfis, com ênfase em parâmetros elétricos, topologias de rede Zigbee, requisitos regulamentares e recomendações práticas de campo. Palavras-chave secundárias como “aquisição de dados Zigbee” e “módulo digital isolado” aparecem desde o primeiro parágrafo para otimização semântica.
A intenção é fornecer um guia de decisão completo: da especificação técnica à implantação e troubleshooting. Haverá tabelas para consulta rápida, recomendações de instalação (alimentação, aterramento, proteção contra transientes), exemplos de casos de uso e links para conteúdos relacionados no blog da LRI/ICP. Para aplicações que exigem essa robustez, a série Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) da ICP DAS é a solução ideal. Confira as especificações detalhadas na página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-router-digital-isoladas-6-entradas-e-4-saidas-a-rele
Introdução ao Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) — Visão geral do produto

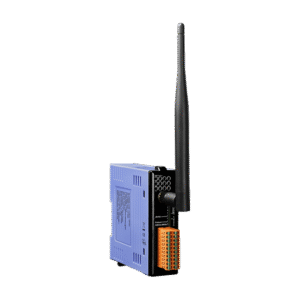

O que é o Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé)?
O módulo é um dispositivo de I/O remoto, atuando como router Zigbee para estender cobertura de malha sem fio e integrar sensores/atuadores digitais ao ecossistema IIoT. Possui 6 entradas digitais isoladas para leitura de contatos secos e sinais TTL compatíveis, e 4 saídas a relé para acionamento de cargas AC/DC.
Como router Zigbee, ele encaminha tráfego RF entre nós finais e o coordenador, permitindo topologias de malha redundantes que aumentam a resiliência de rede em instalações industriais.
Tecnicamente, combina isolamento galvânico nas entradas com contatos de relé form C (ou NA/NC conforme versão) para garantir segregação elétrica entre campo e lógica.
Principais características de alto nível
- 6 entradas digitais isoladas com imunidade a ruído e proteção contra transientes.
- 4 saídas a relé com capacidade típica para cargas resistivas industriais (ex.: 5 A @ 250 Vca — verificar ficha técnica).
- Comunicação Zigbee (IEEE 802.15.4, Zigbee 3.0 / HA compatível) para integração com gateways IIoT e coordenadores.
- Isolamento galvânico entre entradas e lógica (tipicamente 3000 Vrms) e proteção contra surto conforme IEC 61000-4-5.
- Firmware atualizável e suporte a mapeamento de pontos para protocolos intermediários (MQTT, Modbus via gateway).
Principais aplicações e setores atendidos pelo Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) — aquisiçã o de dados Zigbee
Aplicações industriais e de automação predial
O módulo é indicado para monitoramento de estados (válvulas, portas, sensores de nível), acionamento remoto (bombas, válvulas solenóides) e telemetria local em áreas com cabeamento difícil.
Em automação predial, permite monitorar alarmes, controle de HVAC e lógica distribuída sem necessidade de longa cabeação RS-485/Modbus.
A flexibilidade do Zigbee facilita retrofit em prédios e plantas industriais, reduzindo tempo de instalação e pontos de falha no cabeamento.
Setores críticos (energia, água, transporte, agricultura)
Em utilities e subestações remotas, o isolamento elétrico e a robustez do relé atendem requisitos de segurança e continuidade operacional.
Na agricultura de precisão, o módulo alimenta sistemas de controle de irrigação e monitoramento de poços sem fio, com baixo consumo e cobertura em malha.
Para transporte e infraestrutura, a resistência a EMI (IEC 61000) e operação em faixas de temperatura amplas permite uso em painéis distribuídos e ambientes severos.
Especificações técnicas do Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) (tabela de referência)
Tabela de especificações (formato recomendado)
| Campo | Especificação (exemplo) |
|---|---|
| Modelo | Módulo Zigbee Router DI/DO (6DI / 4RO) — ICP DAS |
| Entrada digital | 6 entradas (contato seco/TLL compatível), isolamento galvânico 3000 Vrms |
| Saída a relé | 4 relés SPDT, capacidade típica 5 A @ 250 Vca (resistivo) |
| Comunicação | IEEE 802.15.4 (2.4 GHz), Zigbee 3.0 / HA |
| Alimentação | 10 ~ 30 Vcc (consumo típico 150 mA @ 24 Vcc) |
| Consumo | < 4 W (varia com RF ativo e carga do relé) |
| Temperatura operacional | -40 °C a +70 °C |
| Dimensões | 120 x 70 x 35 mm (montagem DIN/Rail opcional) |
| Certificações | CE, FCC, RoHS; conformidade com IEC/EN 62368-1 |
| MTBF | > 100.000 h (condições padrão) |
| Proteções elétricas | TVS em entradas, supressão de surto IEC 61000-4-5 |
Observação: valores numéricos são referenciais; verifique a ficha técnica e a folha de dados do produto para confirmação do modelo. Para consulta rápida das especificações completas visite a página de aquisição de dados da LRI: https://www.lri.com.br/aquisicao-de-dados/
Detalhes elétricos e de isolamento
O isolamento galvânico entre entradas digitais e lógica reduz loop de terra e protege contra transientes em campo; um valor típico de 3000 Vrms é comum em módulos industriais. Recomenda-se usar proteção adicional conforme IEC 61000-4-x (imunidade a surtos, EFT e descarga eletrostática).
Proteção contra surtos deve ser dimensionada considerando a norma IEC 61000-4-5 e coordenada com SPD (surge protection devices) na entrada de alimentação da cabine.
Quanto ao aterramento, siga prática de aterramento em estrela para painéis com comunicação RF e evite loop de terra entre as entradas de campo e chassis.
Importância, benefícios e diferenciais do Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé)
Benefícios operacionais (redução de cabeamento, flexibilidade)
A adoção de Zigbee reduz cabeamento ponto a ponto, diminuindo custos de instalação e tempo de engenharia. Em retrofit, evita quebra de estruturas e reduz o lead time.
Flexibilidade para realocar I/O e reconfigurar rede por software acelera comissionamento e manutenção preditiva.
Quantificando: redução típica de cabeamento pode chegar a 30–60% em instalações distribuídas, dependendo da topologia e densidade de sensores.
Diferenciais técnicos da ICP DAS
A ICP DAS oferece firmware maduro, suporte técnico especializado, e ferramentas de configuração que facilitam mapeamento de tags para SCADA/IIoT. Seus módulos costumam apresentar robustez industrial, certificações e ecossistema que inclui gateways e software de supervisão.
Além disso, políticas de qualidade e testes acelerados asseguram MTBF elevado e conformidade com normas de segurança elétrica (ex.: IEC/EN 62368-1).
Suporte a atualizações OTA (over-the-air) e logs locais facilita manutenção e correção de falhas sem deslocamento de equipe.
Guia prático para instalação e configuração do Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé)
Antes de começar — requisitos e verificação pré-instalação
Verifique versão de firmware, integridade física, e a compatibilidade de coordenador Zigbee (versão do stack). Confirme também a tensão de alimentação e polaridade.
Tenha em mãos ferramentas: multímetro, analisador de espectro RF (opcional), ferramentas de crimpagem e material para identificação de cabos.
Realize uma análise de RF preliminar para mapear canais ocupados (Wi‑Fi, BLE) e escolha o canal Zigbee com menor interferência.
Passo a passo de cabeamento das entradas digitais e saídas a relé
Conecte entradas digitais a contatos secos ou sensores com sinal compatível, respeitando a polaridade e a referência comum. Use cabos trançados e blindados onde a EMI for relevante.
Nas saídas a relé, dimensione cargas e use proteção para cargas indutivas (diodos flyback em DC, snubbers em AC). Verifique corrente de inrush para contatoras e proteja com fusíveis/MCB adequados.
Documente cada ponto: tag SCADA, localização física e mapeamento lógico para facilitar manutenção e integração.
Alimentação, aterramento e proteção elétrica
Use fonte com PFC (Power Factor Correction) se alimentar vários módulos, garantindo estabilidade e eficiência; fontes com PFC reduzem harmônicos e melhoram MTBF do sistema.
Implemente aterramento conforme normas locais; isole sinais sensíveis do terra funcional quando necessário. Evite partições de terra que criem loops entre painéis.
Adicione proteções contra surto (SPDs), fusíveis e TVS nas entradas de alimentação; dimensione conforme IEC 62368-1 e requisitos de continuidade.
Configuração Zigbee: emparelhamento, endereçamento e canal RF
Emparelhe o módulo com o coordenador Zigbee através da ferramenta de configuração do fabricante ou do gateway; registre o endereço IEEE (MAC) e defina nome lógico no sistema.
Selecione canal RF livre (canal 15, 20, 25 são opções dependendo da ocupação) e ajuste a potência RF para equilíbrio entre alcance e interferência.
Monitore RSSI e LQI durante o comissionamento; em topologias críticas considere nós repetidores adicionais para redundância.
Atualização de firmware e recuperação (fail-safe)
Atualize firmware em ambiente controlado e mantenha backups do binário e do arquivo de configuração. Teste atualizações em bancada antes do deploy em campo.
Implemente política de rollback para recuperar a versão anterior em caso de falha; muitos módulos suportam bootloader via porta serial ou recuperação por botão físico.
Registre logs antes e depois das atualizações para auditoria e troubleshooting; mantenha procedimento de recuperação documentado.
Integração com sistemas SCADA/IIoT — protocolos, aquisiçã o de dados Zigbee e melhores práticas
Arquitetura de integração típica (Zigbee → gateway → SCADA/IIoT)
Dados coletados pelo módulo via Zigbee são encaminhados ao coordenador/gateway, que converte para protocolos industriais (Modbus TCP, MQTT, OPC UA) e entrega ao SCADA ou plataforma IIoT.
Topologia típica: sensores → Módulo Zigbee Router (como roteador local) → Coordenador/Gateway → Edge Gateway (conversão e buffering) → Cloud/SCADA.
Pontos de atenção: latência de malha Zigbee, QoS de mensagens e sincronização de tags críticos; use buffering local para eventos de alta prioridade.
Protocolos suportados e conversão (MQTT, Modbus, OPC UA)
O módulo se integra via gateway que pode expor tags como MQTT (JSON payload), Modbus TCP/RTU ou OPC UA para supervisórios. Mapear corretamente tipos de dados (digital, counters, timestamps) evita inconsistências.
Para IIoT, MQTT com TLS é recomendado; para SCADA legacy, Modbus continua sendo o mais prático. Use gateways com capacidade de convergência e scripting para lógica adicional.
Defina estratégias de retenção de dados e compressão para aplicações remotas com enlaces limitados.
Segurança e gerenciamento remoto
Implemente criptografia de transporte (TLS) entre gateway e nuvem; Zigbee pode ser configurado com chave de rede e chave de aplicação.
Controle acesso por autenticação baseada em certificados, mantenha logs de acesso e políticas de atualização centralizada.
Monitore integridade do dispositivo (firmware, configurações) e habilite alertas de anomalia para ação preventiva.
Exemplos práticos de uso do Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) em campo
Caso 1 — Monitoramento de status de válvulas em subestação remota
Cenário: subestação sem cabeamento extenso exige monitoramento de posição de válvulas e alarmes. Solução: instalar módulos Zigbee como roteadores para cobrir área e reportar eventos ao gateway central.
Resultados: redução de cabeamento, tempo de instalação e custo; aumento da disponibilidade de dados em tempo real para operadores.
Medições: latência típica <500 ms para eventos críticos em rede bem projetada; economia de cabos e montagem estimada em 40% vs cabeamento físico.
Caso 2 — Acionamento de bombas via relé com lógica local e supervisão Zigbee
Cenário: poço de água com bombas controladas localmente e supervisão remota. O módulo executa lógica básica (sequenciamento, intertravamento) e reporta para SCADA.
Implementação: entradas para detectores de fluxo e pressostatos; saídas a relé para contactores das bombas; lógica local reduz necessidade de comandos contínuos da central.
Segurança: proteção contra reengate (deadband), intertravamento de segurança e supervisão por heartbeat via Zigbee ao gateway.
Checklist de implementação rápida (template)
- Verificar firmware e compatibilidade Zigbee do coordenador.
- Mapear I/O e identificar tipos de sensores/atuadores.
- Planejar topologia RF e posições de roteadores.
- Dimensionar fonte e proteções elétricas.
- Testar em bancada e registrar parâmetros RSSI/LQI.
Comparações técnicas e análise vs outros produtos ICP DAS
Quadro comparativo (entradas/saídas, isolamento, comunicação, preço)
| Critério | Módulo Zigbee Router 6DI/4RO | Alternativa ICP DAS (ex.: 8DI/2RO) |
|---|---|---|
| Entradas digitais | 6 isoladas | 8 (isoladas ou não) |
| Saídas | 4 relés (5 A) | 2 relés (10 A) |
| Comunicação | Zigbee 3.0 | Ethernet/Modbus/TCP |
| Isolamento | 3000 Vrms (campo-lógica) | 2500–3000 Vrms |
| Aplicação ideal | Topologias sem fio e distribuídas | Painéis com cabeamento rígido |
Quando escolher este módulo vs alternativas (regras decisórias)
Escolha o módulo Zigbee Router quando o projeto exigir malha sem fio resiliente, redução de cabeamento e isolamento entre campo e lógica.
Opte por alternativas com maior contagem de entradas ou saídas de potência quando cargas elevadas ou grande número de sinais forem necessários.
Avalie ambiente RF, necessidade de certificações específicas (p.ex.: UL) e integrações com sistemas existentes antes da decisão.
Erros comuns, armadilhas e soluções técnicas na instalação do Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé)
Problemas de emparelhamento Zigbee e interferência RF
Causas comuns: canal RF congestinado, potência inadequada ou topologia com poucos roteadores. Soluções: varredura de espectro, trocar canal, instalar mais roteadores/repeaters.
Antenização: use antenas externas ou posicione módulos acima de estruturas metálicas que atenuem sinal.
Verifique LQI/RSSI e logs do coordenador para diagnosticar perda de vínculo e implementar redundância.
Falhas elétricas nas entradas/saídas por mau cabeamento
Sintomas: entradas muindo, relés soldando ou abrindo indevidamente. Diagnóstico: verifique polaridade, continuidade e proteção de di/dt em cargas indutivas.
Use snubbers em cargas AC indutivas e diodos em cargas DC indutivas; dimensione fusíveis adequadamente.
Inspecione torque em bornes e faça testes de isolamento após instalação para prevenir falhas.
Dicas de troubleshooting e logs úteis
Monitore LEDs de estado de I/O, LEDs de link Zigbee e registros no gateway. Utilize ferramentas de captura de pacote Zigbee se necessário.
Colete logs de sistema antes e depois de alteração de parâmetros RF ou firmware. Estes logs são vitais para suporte técnico com o fabricante.
Documente todas as mudanças de configuração e mantenha backup de folders de configuração.
Conclusão, próximos passos e chamada para ação (Solicite cotação / Entre em contato)
Resumo executivo dos benefícios e recomendações de uso
- Redução de cabeamento e custo de instalação graças à comunicação Zigbee em malha.
- Segurança elétrica proporcionada por entradas digitais isoladas e relés robustos.
- Integração facilitada com SCADA/IIoT via gateways que convertem para MQTT/Modbus/OPC UA.
Para aplicações que exigem essa robustez, a série Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé) da ICP DAS é a solução ideal. Confira as especificações completas e solicite orçamento em: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-router-digital-isoladas-6-entradas-e-4-saidas-a-rele
Como solicitar amostra técnica, suporte ou cotação
Para amostras técnicas ou cotação, prepare: descrição da aplicação, quantidade de I/O, ambiente operacional e requisitos de certificação. Envie para o canal comercial ou solicite contato técnico no portal da LRI: https://www.lri.com.br/aquisicao-de-dados/
A equipe técnica da ICP DAS/LRI auxilia na seleção do modelo, planejamento de rede Zigbee e testes de conformidade para normas aplicáveis.
Perspectivas futuras e aplicações estratégicas para o Módulo Zigbee Router digital isoladas (6 entradas e 4 saídas a relé)
Evolução do Zigbee e impacto em IIoT/SCADA
O Zigbee evolui para maior interoperabilidade (Zigbee 3.0) e integração com IP via gateways; isso impulsiona adoção em IIoT por sua eficiência energética e topologia de malha.
Integrações nativas com protocolos de borda (MQTT, CoAP) facilitam ingestão de dados em nuvem e analytics para manutenção preditiva.
Espera-se interoperabilidade ampliada entre stacks Zigbee e redes 6LoWPAN/Thread, abrindo caminhos para arquiteturas híbridas.
Aplicações específicas a considerar (cidades inteligentes, agricultura de precisão, micro-redes)
Em cidades inteligentes, módulos podem gerenciar iluminação pública, sensores de vazamentos e pontos de medição com baixo custo de implantação.
Na agricultura de precisão, fornecem controle de estações de irrigação e monitoramento de poços com baixa latência e autonomia energética.
Em micro-redes e instalações remotas, a redundância da malha Zigbee e o isolamento elétrico agregam confiabilidade operacional.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
