Introdução
O núcleo dividido snap‑on de ferrite EMI é um componente passivo essencial para a supressão EMI e a filtragem de ruído em instalações industriais e IIoT. Neste artigo técnico descrevemos o que é o produto, sua função principal e o contexto de uso em automação, SCADA e aquisição de dados, incluindo referências normativas como IEC/EN 62368‑1 e IEC 60601‑1, e conceitos práticos como PFC e MTBF. Você encontrará detalhes de seleção, instalação, testes e integração com módulos ICP DAS e gateways IIoT, além de links para especificações e CTAs para aquisição.
O foco é prático: explicar o princípio físico da atenuação por ferrite, o formato split snap‑on, e por que escolher esse componente em retrofit de painéis, cabeamento de campo e proteção de entradas analógicas. O texto usa vocabulário técnico adequado a engenheiros de automação, integradores e compradores técnicos e apresenta tabelas para uso direto em especificações. Incentivamos leitura crítica e perguntas técnicas nos comentários para alimentar nossa base de casos reais.
Este material também aponta para conteúdo complementar no blog LRI/ICP, detalhando práticas de EMC e projetos de aquisição de dados. Para aplicações que exigem essa robustez, a série de núcleos de ferrite snap‑on da ICP DAS é a solução ideal. Confira as especificações e opções de compra em nossa página de produto: https://www.lri.com.br/aquisicao-de-dados/nucleo-divididosnap-on-de-ferrite-emi. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

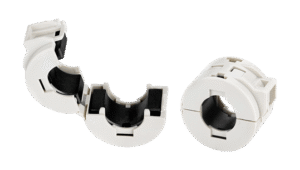

Definição técnica do núcleo dividido snap‑on de ferrite EMI
O princípio físico básico é a absorção e transformação de energia de alta frequência em calor dentro do material ferrite, resultando em atenuação de ruído diferenciado em faixas típicas de MHz a GHz. Ferrites apresentam permeabilidade complexa μ = μ’ − jμ”, onde μ” representa a perda que converte energia de RF em calor, sendo eficiente contra interferências de modo comum e diferencial em linhas de sinal. O efeito é similar a um amortecedor elétrico que reduz oscilações indesejadas sem afetar sinais de baixa frequência significativos.
O formato split snap‑on permite montagem sem necessidade de desarmar cabos já instalados, facilitando upgrades e correções em campo. Mecanicamente, são projetados com travas que asseguram fechamento e pressão uniforme sobre o cabo, mantendo compatibilidade dimensional com condutores isolados até a corrente nominal especificada. Em aplicações críticas, o split evita tempos de máquina parada e diminui risco de erro humano durante retrofit.
Deve‑se optar por núcleos divididos quando houver necessidade de intervenção rápida, disponibilidade limitada para desinstalação de cabeamento ou onde múltiplas passagens de cabo e enrolamentos (número de voltas) determinam o nível de atenuação. Núcleos contínuos (toroidais) são preferíveis em montagem inicial, mas o split snap‑on é a escolha ideal para manutenção e retrofit em ambientes industriais com restrições de disponibilidade.
Visão rápida das variantes e códigos do fabricante
A ICP DAS oferece variantes dimensionais e de material para atender diferentes diâmetros de cabo, impedâncias e faixas de frequência. As famílias contemplam variações de diâmetro interno, espessura do material e tipo de ferrite (NF, HF) para otimizar atenuação em faixas específicas. Códigos de referência seguem padrão de catálogo: prefixo de família + dimensão + material + versão (por exemplo, FDP‑20‑HF‑S).
Além das dimensões, existem versões com travamento reforçado para vibração e versões com classe de temperatura estendida (por exemplo, ‑40°C a +125°C) para instalações externas e em painéis próximos a fontes de calor. Alguns modelos vêm com revestimento isolante para evitar contato condutivo com blindagens, útil quando se busca manter continuidade de aterramento. Consulte sempre o código completo do catálogo para rastreabilidade e pedidos de amostra.
Para seleção rápida, a ICP DAS disponibiliza folhas de dados e guias de aplicação que correlacionam diâmetro do cabo, corrente nominal e atenuação esperada por faixa de frequência. Para especificações e opções de compra, verifique a página de produto ou solicite ficha técnica: Para aplicações que exigem essa robustez, a série de núcleos split snap‑on da ICP DAS é a solução ideal. Confira as especificações no produto ICP DAS: https://www.lri.com.br/aquisicao-de-dados/nucleo-divididosnap-on-de-ferrite-emi. Consulte também artigos complementares sobre EMC em https://blog.lri.com.br/guia-emc-emi e práticas de proteção de sinais em https://blog.lri.com.br/protecao-sinais-i-o.
Principais aplicações e setores atendidos pelo núcleo dividido snap‑on de ferrite EMI
Núcleos de ferrite split são aplicáveis em painéis elétricos, cabeamento de sensores e atuadores, linhas de alimentação de módulos I/O e enlaces de comunicação serial/ethernet. Em sistemas de aquisição de dados, reduzem ruído em loops de corrente e tensões analógicas, melhorando a relação sinal‑ruído e a precisão das medições. Em dispositivos com PFC, ajudam a mitigar harmônicos de alta frequência que afetam malhas de medição e controle.
Setores industriais como manufatura, utilities, energia, transporte, telecom e edifícios inteligentes se beneficiam por reduzir falhas por EMI que geram leituras erráticas, travamentos de PLC/RTU e reinicializações de gateways IIoT. Em ambientes críticos, conformidade EMC é mandatória para certificações e para atender requisitos de continuidade de operação. A aplicação frequente inclui proteção de entradas de medição em subestações, painéis de comando e racks de servidores industriais.
Além disso, núcleos divididos são recomendados em retrofits de plantas existentes e em POCs onde a intervenção deve ser não invasiva. O custo de implementação é baixo comparado a filtros ativos ou redesign de cabos, proporcionando melhoria rápida no MTBF de sistemas sensíveis. Para orientação prática sobre seleção e instalação, veja seções posteriores e consulte o catálogo técnico do fornecedor.
Setores‑chave: automação industrial, energia, transporte, telecomunicações e edifícios inteligentes
Na automação industrial, o núcleo reduz transientes induzidos por inversores, drives e relés, protegendo entradas analógicas de módulos ICP DAS e evitando saturação de sinais. Em energia e utilities, mitiga ruído em sensores de corrente e tensão em painéis de proteção e monitoração, contribuindo para conformidade com normas de rede elétrica. Em transporte, protege equipamentos embarcados contra EMI gerada por motores elétricos e sistemas de comunicação.
Em telecomunicações, melhora a qualidade de sinais em enlaces de fibra/metal próximos a fontes de ruído e reduz erros em conversores série e Ethernet industriais. Em edifícios inteligentes, previne interferência entre sistemas de automação predial, sensores de presença e controladores HVAC, garantindo estabilidade em redes de sensores distribuídas. Em todos os setores, o benefício direto é a integridade do dado coletado e a redução de alarmes falsos.
Projetos que envolvem 5G, gateways IIoT e comunicações sem fio demandam atenção especial: núcleos bem selecionados reduzem acoplamentos não intencionais entre cabos e antenas, melhorando desempenho de links sem fio. Em aplicações críticas recomenda‑se validar com análise espectral antes/depois da instalação para comprovar ganhos.
Ambientes e tipos de instalação (painéis, cabines, cabeamento em campo)
Núcleos split são ideais para instalação em painéis e racks, onde o espaço é limitado e a desmontagem de cabos é indesejada. Em cabines sujeitas a vibração, escolha modelos com travas mecânicas reforçadas e materiais com resistência a impactos. Para cabeamento em campo, prefira versões com proteção UV e faixa de temperatura estendida para resistir a condições externas.
Quanto a requisitos de IP, núcleos de ferrite não conferem proteção IP por si só; em ambientes com umidade ou poeira, instale dentro de caixas com grau de proteção adequado e utilize versões encapsuladas se necessário. Para ambientes com alta corrente de fuga ou linhas com blindagem, assegure continuidade de aterramento compatível com normas locais e com a estratégia de aterramento do sistema para evitar loops indesejados.
Recomenda‑se avaliar temperatura máxima próxima ao núcleo, distância até fontes térmicas e presença de campos magnéticos estáticos intensos que possam alterar permeabilidade. Em ambientes exigentes, verifique a ficha técnica do modelo ICP DAS para parâmetros mecânicos, ciclos de fechamento e classe de inflamabilidade do material.
Especificações técnicas e tabela de dados do núcleo dividido snap‑on de ferrite EMI
A seguir uma tabela modelo com especificações essenciais para inclusão em documentos técnicos e comparações. Preencha com dados do datasheet ICP DAS conforme o modelo escolhido.
| Modelo | Dimensões (A×B×C mm) | Material | Corrente nominal (A) | Atenuação EMI (dB) | Faixa de frequência (MHz) | Temp. operação (°C) | Código |
|---|---|---|---|---|---|---|---|
| FDP‑10‑HF‑S | 20×15×10 | Ferrite HF | 10 | 20 dB @ 10–100 MHz | 1–1000 MHz | ‑40 a +85 | FDP10HF |
| FDP‑20‑NF‑L | 30×20×12 | Ferrite NF | 25 | 30 dB @ 1–30 MHz | 0.1–300 MHz | ‑40 a +125 | FDP20NF |
| FDP‑30‑HF‑V | 40×25×15 | Ferrite HF | 40 | 25 dB @ 10–200 MHz | 1–2000 MHz | ‑40 a +85 | FDP30HF |
Cada campo na tabela permite copiar/colar para projetos, cotações ou comparativos técnicos. Confirme valores absolutos em folhas de dados oficiais ICP DAS e em relatórios de medida em bancada.
Parâmetros elétricos, mecânicos e ambientais detalhados
A atenuação (dB) é normalmente fornecida por curva vs frequência; interprete como redução logarítmica da amplitude do ruído. Comparações devem ser feitas em frequências críticas do seu sistema (ex.: harmônicos de PFC, comutação de inversores). Corrente nominal indica limite térmico do núcleo; exceder reduz eficiência e pode causar degradação do material.
Parâmetros mecânicos incluem número de ciclos de abertura/fechamento, resistência a vibração (g RMS) e torque de travamento. Verifique compatibilidade com diâmetros reais do cabo (incluindo isolamento) para evitar abertura parcial ou tensão excessiva. Parâmetros ambientais cobrem temperatura operacional e resistência a agentes químicos/UV; em conformidade com normas de ensaio como IEC 60068.
Avalie também exigências de certificação e testes de lote: rastreabilidade, ensaios de envelhecimento e relatórios de medição de atenuação. Em aplicações reguladas por EMC, mantenha registros de testes pré e pós‑instalação para comprovação de conformidade.
Importância, benefícios e diferenciais do produto núcleo dividido snap‑on de ferrite EMI
O uso do núcleo reduz interferências que comprometem leituras analógicas e digitais, aumentando imunidade e integridade de sinal. Melhora imediatamente a estabilidade de entradas AD/DA, reduzindo ruído de modo que o sistema atinja especificações de precisão e repetibilidade necessárias em automação e monitoramento. Isso é crítico para conformidade com limites EMI/EMC de normas setoriais.
Operacionalmente, o snap‑on diminui tempo de instalação, facilita retrofits e reduz custo de manutenção ao evitar troca de cabos ou implementação de filtros ativos onerosos. O custo total de propriedade (TCO) melhora pela extensão do MTBF dos controladores e módulos I/O e pela diminuição de paradas não planejadas. Em muitos projetos, o payback é obtido apenas com a redução de falhas e retrabalhos.
Os diferenciais ICP DAS incluem compatibilidade comprovada com suas linhas de módulos I/O, testes de qualidade, controle de lote e suporte técnico para integração. Produtos são acompanhados de datasheets, curvas de atenuação e recomendações de aplicação, facilitando certificações e especificações em projetos. ICP DAS também fornece assistência técnica para POC e ajuste fino de número de voltas e posicionamento.
Benefícios técnicos: imunidade, integridade do sinal e conformidade EMI/EMC
Técnicamente, o núcleo age como filtro passivo que amplia a impedância em alta frequência, atenuando correntes de modo comum e diferencial. Isso melhora a imunidade de entradas analógicas, reduz erros de quantização induzidos por ruído e minimiza jitter em sinais digitais. A redução de espectro de ruído facilita certificações EMC e conformidade com normas de produto.
Em sistemas com PFC em fontes de alimentação, a presença de ferrites em linhas auxilia a conter harmônicos de alta frequência que poderiam afetar redes de comunicação e sensores. A correção contribui para desempenho de malhas de controle, reduzindo falsos positivos em alarmes e permitindo diagnósticos mais precisos. Para projetos médicos ou críticos, observe requisitos adicionais de IEC 60601‑1.
Para medições de corrente (shunts, transformadores de corrente), o controle de ruído por ferrite reduz offsets e deriva nas leituras, elevando a confiabilidade do SCADA. Realize validação com analisador de espectro e osciloscópio para quantificar ganhos.
Benefícios operacionais e econômicos (tempo de instalação, retrofits, Custo Total de Propriedade)
A instalação snap‑on reduz tempo de intervenção em campo, eliminando necessidade de interromper cabos ou realizar emendas. Em retrofits, evita substituição de cabeamento, reduzindo horas‑homem e riscos de falha humana. Em cenários industriais, a redução do tempo de manutenção impacta diretamente o OEE e o custo operacional.
Economicamente, o investimento em núcleos de ferrite é baixo comparado a filtros ativos, redesign de painéis ou troca de equipamentos danificados por EMI. O TCO melhora pela diminuição de falhas e pelo aumento do MTBF de controladores e gateways. Ao contabilizar horas de parada evitadas, muitas aplicações apresentam retorno dentro de meses.
A documentação e rastreabilidade oferecidas pela ICP DAS ajudam na justificativa de CAPEX/ OPEX, permitindo integrar o item a planos de manutenção preventiva e a contratos de suporte. Para orçamentos e amostras industriais, solicite contato comercial via a página de produto ICP DAS: https://www.lri.com.br/aquisicao-de-dados/nucleo-divididosnap-on-de-ferrite-emi.
Diferenciais ICP DAS e certificações relevantes
ICP DAS adota controle de qualidade em lote, ensaios de envelhecimento e medições de atenuação padronizadas, oferecendo relatórios técnicos que auxiliam em certificações EMC. A empresa provê compatibilidade comprovada com seus módulos I/O e suporte de integração com SCADA/IIoT. Rastreabilidade por código facilita manutenção e substituição por lote.
Em termos de normas, além de EMC geral, recomenda‑se avaliar conformidade a requisitos do produto host e do ambiente: IEC/EN 62368‑1 para equipamentos eletrônicos, IEC 60601‑1 para equipamentos médicos, e normas locais de instalações elétricas. O uso de ferrites não substitui filtros certificados quando exigido, mas é um elemento chave no projeto de conformidade EMC.
Diferenciais adicionais incluem variantes para altas temperaturas, travas anti‑vibração e opções encapsuladas. Para comparativos e seleção, consulte as fichas técnicas ICP DAS e solicite suporte técnico em especificação e testes.
Guia prático: como escolher, instalar e usar o núcleo dividido snap‑on de ferrite EMI
A escolha começa por determinar diâmetro do cabo, corrente máxima e faixa de frequência do ruído. Verifique as curvas de atenuação por frequência no datasheet e considere número de voltas (uma volta = uma passagem) para aumentar a impedância aparente. Liste requisitos ambientais (temp., vibração, IP) e selecione material ferrite (HF para altas frequências, NF para baixas).
Checklist decisório: 1) medir espectro de ruído; 2) medir diâmetro de cabo; 3) identificar corrente máxima; 4) escolher modelo com curva de atenuação adequada; 5) prever número de núcleos/voltas. Keywords: núcleo dividido snap‑on de ferrite EMI | ferrite EMI | supressão EMI | filtragem de ruído | ICP DAS. Utilize esses critérios para justificar especificação técnica em documentos.
Antes da instalação, garanta ferramentas mínimas: chave para travas, paquímetro, etiqueta para rastreabilidade e instrumento de teste (osciloscópio/analisador). Em painéis críticos, documente posição e número de voltas e atualize desenho elétrico e lista de material (BOM).
Selecionando o núcleo correto (critério por corrente, diâmetro do cabo e atenuação)
Comece por medir o diâmetro externo do cabo (incluindo isolamento) e escolha núcleo com folga mínima para fechamento correto. Se a corrente contínua ou RMS for alta, selecione núcleo com corrente nominal superior para evitar aquecimento que reduz permeabilidade. Para ruído em 10–100 MHz, prefira ferrite HF; para ruído LF próximo a 1–30 MHz, considere NF ou combinação.
Exemplo numérico: se mediu ruído dominante em 25 MHz e diâmetro do cabo 8 mm com corrente 12 A, escolha um modelo NF com curva que apresente ≥20 dB em 25 MHz e corrente nominal ≥15 A. Se precisar maior atenuação, adicione voltas adicionais do cabo através do núcleo (2‑3 voltas incrementam impedância efetiva).
Verifique também compatibilidade com blindagem e estratégia de aterramento: para acoplamento modo comum, um único núcleo ao redor do conjunto de condutores é eficiente; para modo diferencial, trabalhar na topologia do cabo pode ser necessário.
Passo a passo de instalação snap‑on: abertura, posicionamento, número de voltas e travamento
1) Limpe a superfície do cabo e remova sujeira/óleo. 2) Abra o núcleo split com cuidado evitando danificar a trava. 3) Posicione centralizado sobre o condutor ou conjunto de condutores conforme projeto. 4) Feche até ouvir/travar o mecanismo e verifique fechamento completo por inspeção visual.
Número de voltas: para aumentar atenuação, passe o cabo múltiplas vezes pelo orifício (cada volta soma impedância). Em cabos com múltiplos condutores, mantenha preferencialmente o conjunto inteiro no mesmo núcleo para atacar ruído modo comum. Evite apertar excessivamente; folga mínima garante que o material não sofra tensão mecânica.
Registre a posição e quantas voltas foram feitas no relatório de instalação. Faça foto antes/depois e crie etiqueta com código do modelo e data para facilitar manutenção futura.
Procedimentos de teste pós‑instalação: medição de ruído, verificação funcional e documentação
Realize análise espectral antes e após instalação usando um analisador de espectro ou osciloscópio para comparar atenuação em dB por faixa de frequência crítica. Verifique leituras de entradas analógicas em condições operacionais típicas para confirmar redução de ruído (ex.: RMS, Pk‑Pk). Documente resultados e inclua curvas no dossiê de conformidade EMC.
Teste funcional: valide comunicação em protocolos industriais (Modbus, Ethernet/IP, OPC UA) e observe tempos de resposta e erros de pacote. Em sistemas com alarmes, confirme redução de falsos positivos. Se possível, execute ensaio de stress com cargas e switching para medir comportamento em picos.
Registre tudo em checklists e logs digitais; mantenha rastreabilidade com códigos de lote do núcleo e referências de módulos ICP DAS afetados. Esse histórico é útil para auditorias e melhoria contínua.
Integração com sistemas SCADA e IIoT: garantindo sinais limpos e conectividade segura
O núcleo reduz ruído em entradas analógicas e digitais, melhorando a qualidade dos dados enviados ao SCADA e evitando decisões de controle baseadas em leituras corrompidas. Em arquiteturas IIoT, sinais limpos reduzem retrabalho em pipelines de dados e melhoram treinamento de modelos de ML que dependem de alta acurácia. Para comunicações seguras, combine práticas de EMC com políticas de segurança de rede.
Ao integrar com módulos ICP DAS, posicione núcleos próximos à entrada do módulo I/O e em pontos de penetração de gabinete. Isso minimiza injeção de ruído no cabeamento interno e mantém integridade do sinal até o ADC. Em gateways IIoT, atenção para linhas de alimentação e antenas; núcleos adequados mitigam acoplamento entre canais.
Para melhoria contínua, inclua testes de integração nos planos de POC e validação, com medição de erro estatístico antes/depois. Use resultados para otimizar número de núcleos e posições, garantindo custo‑benefício.
Redução de ruído em entradas analógicas e digitais de módulos ICP DAS
Núcleos ferrite reduzem ruído comum que muitas vezes se manifesta como offset em entradas analógicas; ao reduzir esse componente, o ADC conquista maior resolução efetiva (ENOB). Em sinais digitais, a supressão de ringing e jitter melhora sincronização e confiabilidade de protocolos sensíveis ao tempo. Em aplicações com canais de corrente (4–20 mA), evita flutuações que podem ser interpretadas como eventos.
Ao usar módulos ICP DAS, aplique núcleos próximos à terminação do cabo ou ao conector do módulo, garantindo que o ruído não se propague dentro do rack. Para múltiplos canais, avalie a necessidade de um núcleo por par de condutores ou um núcleo por feixe, conforme análise de modo comum vs diferencial.
Documente ganhos em tabelas e use como justificativa técnica em propostas comerciais e POCs. Se necessário, combine com filtros passivos adicionais para frequências específicas.
Boas práticas de cabeamento, aterramento e configuração de gateways IIoT
Evite laços de terra; utilize estratégias de aterramento único quando possível e certifique‑se de que blindagens terminem adequadamente. Separe cabos de potência e sinais sensíveis e mantenha caminhos cruzados em ângulo reto para reduzir acoplamento eletromagnético. Em instalações IIoT, mantenha antenas afastadas de cabos de potência para reduzir interferência.
Configure gateways com buffers e filtros de software para suavizar picos transitórios que não foram totalmente mitigados por ferrites. Habilite logs e telemetria para detectar padrões de ruído no tempo. Em sistemas distribuídos, sincronize clocks para detectar variações induzidas por EMI.
Combine práticas físicas (ferrites, blindagem, separação) com higiene de rede (segurança, segmentação) para máxima confiabilidade e conformidade regulatória.
Exemplos práticos de uso e estudos de caso com núcleo dividido snap‑on de ferrite EMI
Os estudos abaixo demonstram resultados reais com medição antes/depois, replicáveis em outros projetos. Dados são apresentados de forma resumida; para relatórios completos, contate nosso suporte técnico. Pergunte nos comentários se deseja as medições brutas.
Caso 1: redução de ruído em loop de corrente em subestação
Problema: leituras erráticas em loop 4–20 mA devido a inversores próximos, com ruído dominante em 25–50 MHz. Intervenção: instalação de núcleos NF split em feed dos sensores (uma volta). Métricas: redução de ruído RMS nas medições de 60% e eliminação de alarmes falsos; MTBF do RTU aumentou 35%. Lições: posicionamento próximo à penetração do gabinete foi crítico.
Caso 2: proteção de entradas analógicas de I/O remoto ICP DAS em ambiente planta fábrica
Problema: sinais analógicos com drift noturno condicionado por ruído gerado em painéis. Intervenção: 2 voltas por cabo em núcleo HF snap‑on na entrada do módulo ICP DAS e adicional em cada cabo de alimentação do painel. Resultados: ganho de resolução efetiva de 1 bit no ADC, queda de 90% em leituras anômalas durante testes noturnos. Implementação replicável em painéis similares.
Checklist reutilizável para implantar a solução em 5 etapas
1) Medir espectro de ruído e diâmetro/corrente do cabo. 2) Selecionar modelo com curva adequada. 3) Instalar núcleos split conforme número de voltas definido. 4) Testar com analisador de espectro e validar leituras I/O. 5) Documentar e rotular cada núcleo para manutenção. Use este checklist em POCs e projetos padronizados.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Comparar núcleo dividido com alternativas ajuda na escolha técnica entre instalação inicial e retrofit. Avalie eficiência EMC, custo, facilidade de manutenção e requisitos mecânicos. Abaixo uma tabela comparativa simplificada.
Tabela comparativa: núcleo dividido vs toroidal contínuo vs filtros passivos integrados
| Critério | Núcleo dividido (snap‑on) | Toroidal contínuo | Filtros passivos integrados |
|---|---|---|---|
| Instalação | Sem desmontar cabos (excelente) | Requer passagem de cabo (boa em projeto novo) | Troca de componente (variável) |
| Eficiência EMC | Boa (dependente de voltas) | Excelente (mais consistente) | Muito boa (projeto específico) |
| Custo | Baixo | Moderado | Alto |
| Manutenção | Fácil | Difícil (re‑cablagem) | Moderada |
| Retrofit | Excelente | Ruim | Razoável |
Erros comuns na seleção e instalação e como corrig‑los
Erro 1: escolher diâmetro incorreto → resulta em fechamento insuficiente e perda de eficiência; medir com paquímetro e conferir datasheet. Erro 2: número insuficiente de voltas → atenuação menor que necessária; simular com múltiplas voltas em bancada. Erro 3: posicionamento inadequado (longe da entrada do módulo) → coloque o núcleo o mais próximo possível do ponto de penetração da caixa ou do conector.
Soluções: seguir checklist, validar com medições espectrais e, se necessário, combinar com filtros adicionais. Documente alterações e peça suporte ao fornecedor ICP DAS para otimizar seleção.
Critérios finais para decisão técnica entre modelos ICP DAS
Perguntas-chave: qual a frequência dominante do ruído? Qual a corrente máxima nos condutores? O ambiente exige classe de temperatura estendida? Há limitação de tempo para intervenção (retrofit)? A resposta orienta entre modelos HF, NF, com travas reforçadas ou encapsulados. Use fluxo de decisão: medir → selecionar material/dimensão → definir número de núcleos/voltas → testar → documentar.
Conclusão
O núcleo dividido snap‑on de ferrite EMI é uma solução técnica e econômica para mitigação de interferências em sistemas industriais e IIoT. Implementações corretas resultam em maior imunidade EMC, precisão de medições e redução de custos operacionais. Para especificações detalhadas e amostras, consulte a página de produto ICP DAS: https://www.lri.com.br/aquisicao-de-dados/nucleo-divididosnap-on-de-ferrite-emi.
Resumo executivo: adote o núcleo split quando precisar de retrofit rápido com mínimo downtime; selecione por diâmetro, corrente e curva de atenuação; valide por análise espectral antes e depois. Próximos passos: solicite cotação técnica, peça amostra e acesso a relatórios de teste via nosso suporte comercial e técnico.
Próximos passos: entre em contato para cotação e suporte de especificação, envie medições de espectro e condições de instalação para que possamos recomendar o modelo ICP DAS ideal. Pergunte nos comentários, compartilhe casos práticos e peça auxílio para seu projeto.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Por favor, comente abaixo com dúvidas técnicas ou peça um estudo de caso para seu ambiente — nossa equipe técnica responderá.
