Introdução

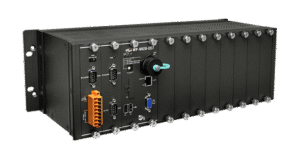

O PAC‑WIN‑GRAF (CPU Cortex‑A8, WinCE 7.0, 8 slots) é um Controlador de Automação Programável (PAC) modular projetado para aplicações industriais exigentes em que se requer processamento embarcado, integração SCADA/IIoT e E/S distribuída. Neste artigo você encontrará uma visão técnica concisa do produto, sua arquitetura básica, público‑alvo e a proposta de valor para projetos de utilities, manufatura, energia e OEMs. A palavra‑chave principal "PAC‑WIN‑GRAF" aparece já neste primeiro parágrafo e as secundárias (Cortex‑A8, WinCE 7.0, E/S modular, IIoT gateway) são usadas ao longo do texto.
Em termos de valor, o PAC‑WIN‑GRAF combina processamento determinístico (Cortex‑A8), compatibilidade com WinCE 7.0 para aplicações legadas e um chassi de 8 slots para expansão de módulos de I/O e comunicação. Para engenheiros de automação e integradores, isso significa uma plataforma que facilita o deploy de lógicas de controle, coleta de dados e ponteamento para sistemas SCADA/IIoT com confiabilidade industrial. Este conteúdo foi elaborado com foco em critérios técnicos (MTBF, certificações EMC, requisitos de alimentação) e também em aspectos de seleção e operação.
Promessa: em 2 minutos você entenderá quando escolher o PAC‑WIN‑GRAF — se precisa de um PAC modular com suporte a WinCE, slots suficientes para I/O distribuída e recursos de conectividade para integração com SCADA e plataformas IIoT, este equipamento é uma opção robusta. Para aplicações que exigem essa robustez, a série PAC‑WIN‑GRAF da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/pac-win-graf-com-cpu-cortex-a8-e-wince-7-0-de-8-slots.
Introdução ao PAC‑WIN‑GRAF — O que é e por que importa
O PAC‑WIN‑GRAF é um controlador modular com CPU ARM Cortex‑A8, sistema operacional Windows CE 7.0 e chassi com 8 slots para módulos ICP DAS. Ele foi concebido para tarefas de controle distribuído, aquisição de dados e comunicação com sistemas supervisórios. A arquitetura favorece aplicações que exigem robustez industrial, I/O customizável e integração com protocolos tradicionais e modernos.
A proposta de valor principal é unir processamento embarcado suficiente para aplicações HMI/SCADA locais com a flexibilidade de expansão via módulos. Isso reduz o custo total de propriedade (TCO) quando comparado a soluções monolíticas, facilita manutenção e permite atualização incremental de I/O. Para equipes de engenharia, a modularidade simplifica o inventário de peças e reduz o tempo de retrofit em plantas.
O público‑alvo inclui engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos de utilities, energia, oil & gas e OEMs. Se sua aplicação precisa de gateway edge com suporte a Modbus/OPC/MQTT, sincronização de E/S e instalação em painel DIN, o PAC‑WIN‑GRAF deve estar na shortlist. Para mais contextos e aplicações, veja artigos complementares no blog da LRI: https://blog.lri.com.br/ e na seção IIoT do blog: https://blog.lri.com.br/iiot.
Principais aplicações e setores atendidos pelo PAC‑WIN‑GRAF
O PAC‑WIN‑GRAF atua em automação predial, estações de bombeamento, ETAs/ETEs, subestações, linhas de produção e unidades de geração distribuída. Ele é indicado onde a combinação de E/S local e comunicação com sistemas supervisórios é crítica. Exemplos típicos incluem controle PID distribuído, monitoramento de medidores e gestão de alarmes em tempo real.
Setores beneficiados: utilities (água e saneamento), energia elétrica (subestações e geração), petroquímica e oil & gas (monitoramento de processo), manufatura discreta e contínua (linhas de montagem e embalamento) e OEMs que incorporam controle embarcado em seus equipamentos. Em cada setor o foco é reduzir downtime e custo de integração, além de facilitar a conformidade com padrões de qualidade e segurança.
Do ponto de vista de ROI, o PAC‑WIN‑GRAF traz ganhos ao reduzir fiação e painéis por meio de E/S modular, diminuir o tempo de comissionamento pela padronização de módulos e garantir manutenção mais simples com hot‑swap controlado (quando aplicável). Para projetos que exigem essa robustez, a série PAC‑WIN‑GRAF da ICP DAS é a solução ideal. Confira mais usos e guias práticos no blog técnico: https://blog.lri.com.br/.
Especificações técnicas do PAC‑WIN‑GRAF — Tabela resumida e detalhes
A tabela a seguir apresenta uma visão condensada das especificações essenciais do PAC‑WIN‑GRAF para avaliação técnica.
Tabela técnica (CPU, memória, SO, slots, I/O, comunicações)
| Parâmetro | Especificação típica |
|---|---|
| CPU | ARM Cortex‑A8 (≈ 800 MHz – 1 GHz) |
| Memória RAM | 512 MB DDR (típico) |
| Flash | 512 MB – 4 GB (dependendo da SKU) |
| Sistema Operacional | Windows CE 7.0 |
| Slots | 8 slots modulares para E/S e comunicação |
| Interfaces Ethernet | 1–2 x 10/100/1000 Mbps (RJ45) |
| Seriais | 2 x RS‑232/RS‑485 (configurável) |
| Alimentação | 24 VDC nominal (18–30 VDC) |
| Consumo | ~10–20 W (dependendo módulos instalados) |
| Temperatura de operação | -20 °C a +60 °C |
| MTBF | > 100.000 h (estimativa industrial) |
| Certificações | EMC IEC 61000‑6‑2 / 61000‑6‑4 (exemplos) |
Estas especificações são para avaliação inicial: consulte o datasheet oficial do fabricante antes da compra para valores definitivos, tolerâncias e opções de armazenamento.
Interfaces e módulos suportados (I/O digital, analógico, módulos de comunicação)
O chassi de 8 slots permite inserir módulos digitais, analógicos, contadores de alta velocidade e comunicação (EtherCAT, CAN, ProfiNet mediante módulos adaptadores). A largura de banda por slot depende do barramento interno; para aplicações de telemetria com atualização em segundos a sub‑segundos, a combinação de Cortex‑A8 + WinCE costuma ser suficiente. Para sinais de alta frequência (ex.: encoders a milhões de pulsos/min), recomenda‑se usar módulos dedicados e validar latência.
Lista típica de módulos ICP DAS compatíveis (exemplos): DI/DO TTL e a relé, AI 12/16 bits, AO 12 bits, contadores HSC, módulos de isolamento, e gateways de protocolo. Ao dimensionar a expansão, considere o consumo por módulo e limites de corrente do backplane, além do impacto no MTBF e no gerenciamento térmico.
Em projetos com grande número de I/O distribuída, combine PAC‑WIN‑GRAF com módulos remotos via RS‑485 ou Ethernet e use técnicas como multiplexação, compressão de dados e transmissão por eventos para reduzir tráfego. Consulte compatibilidades específicas e versões de firmware antes da integração.
Ambientes operacionais, certificações e confiabilidade
O PAC‑WIN‑GRAF é projetado para ambientes industriais com faixas de temperatura típicas de -20 °C a 60 °C e proteção contra choques e vibrações conforme normas industriais. Em termos de EMC, é comum homologar produtos segundo IEC 61000‑6‑2 (immunity industrial) e IEC 61000‑6‑4 (emissão industrial). Para projetos médicos ou críticos, verifique conformidade a normas adicionais como IEC 60601‑1 quando aplicável.
Confiabilidade operacional é avaliada por métricas como MTBF, monitoramento de falhas e estratégias de redundância (hot standby ou redundância de I/O). Use alimentação redundante e sistemas de UPS locais para manter o PAC ativo em falhas de rede elétrica. A presença de watchdogs, logs de diagnóstico e capacidade de rollback de firmware aumenta a resiliência.
Notas de engenharia: implemente aterramento funcional e proteção contra surtos, verifique fator de potência (PFC) em fontes de alimentação maiores e dimensione dissipação térmica em painéis fechados. Seguir normas como IEC/EN 62368‑1 para segurança elétrica pode ser requisito em alguns mercados.
Importância, benefícios e diferenciais do PAC‑WIN‑GRAF
A importância do PAC‑WIN‑GRAF vem da combinação de modularidade, capacidade de processamento e suporte a WinCE 7.0, que facilita integração com aplicações legadas e bibliotecas existentes. Isso reduz o risco de reescrever aplicações críticas e acelera o comissionamento. Para projetos IIoT, o dispositivo atua como um edge gateway que agrega dados de múltiplas fontes.
Benefícios primários incluem: redução do tempo de engenharia com módulos pré‑certificados, flexibilidade para escalar I/O sem trocar o controlador, e potencial redução de fiações ao usar módulos locais. Economicamente, isso traduz‑se em menor custo de instalação e manutenção, além de facilidade para upgrades incrementais.
Diferenciais técnicos: a arquitetura baseada em Cortex‑A8 oferece desempenho adequado para HMI embarcada e protocolos industriais, enquanto o backplane de 8 slots dá flexibilidade para combinar I/O analógica e digital, contadores e comunicações. O suporte a WinCE 7.0 permite integração com ferramentas de desenvolvimento maduras e bibliotecas de terceiros.
Benefícios para operações e manutenção
Operacionalmente, o PAC‑WIN‑GRAF facilita manutenção preventiva com diagnóstico embarcado, logs e possibilidade de atualização remota de firmware. A modularidade reduz o esforço de troca de módulos defeituosos e minimiza downtime. Implementando monitoramento de saúde e métricas (temperatura, tensão, erros de comunicação) você antecipa falhas.
Para equipes de manutenção, existe ganho substancial ao padronizar módulos e procedimentos de substituição; inventário de peças torna‑se menor e mais previsível. Com políticas de backup/restore do sistema WinCE e imagens de firmware, o rollback é rápido em caso de falha em atualização.
Do ponto de vista de SLA, a capacidade de deploy remoto e diagnóstico local acelera respostas e reduz custos de deslocamento. Combine isso com procedimentos de teste automatizados para garantir conformidade antes da entrega ao cliente.
Diferenciais técnicos frente a concorrentes
Frente a controladores monolíticos, o PAC‑WIN‑GRAF destaca‑se por permitir montagem de configurações tailor‑made com 8 slots, reduzindo necessidade de múltiplos controladores. Contra outros PACs, o uso do Cortex‑A8 e WinCE oferece bom equilíbrio entre performance e compatibilidade legada.
A possibilidade de instalar módulos ICP DAS especializados (ex.: isolamento reforçado, módulos HSC) é um diferencial para aplicações de medição e proteção. Além disso, o suporte a múltiplos protocolos industriais e a facilidade de integração com SCADA via Modbus/OPC são pontos fortes competitivos.
No entanto, para aplicações de ultra‑baixa latência determinística (sub‑ms para motion control), soluções com RTOS e CPUs multicore podem ser preferíveis. Avalie requisitos de tempo real antes da seleção.
Guia prático: Instalação, configuração e uso do PAC‑WIN‑GRAF
Antes da instalação em bancada ou planta, prepare um checklist com requisitos elétricos, ambientais e de segurança. Isso inclui verificação da fonte 24 VDC (PFC quando usada fonte interna maior), aterramento, clearances térmicos e esquema de cabeamento. Confirme compatibilidade dos módulos e versões de firmware.
No banco de testes, verifique comunicação serial e Ethernet, carregue um projeto simples no WinCE 7.0 e execute testes de I/O. Valide tempos de leitura, jitter e responda a eventos de falha simulados (perda de alimentação, reinício do controlador). Documente resultados e capturas de logs para validação de aceitação.
Na planta, siga normas de instalação elétrica e use trilho DIN apropriado, fixações e travamento de módulos. Consulte o manual do fabricante para torque de bornes, polaridade e sequenciamento de alimentação. Se necessário, implemente alimentação redundante e caminhos de comunicação independentes.
Preparação e checklist pré‑instalação
Antes de instalar: confirme tensão de alimentação (18–30 VDC), reserva de espaço para dissipação, continuidade do aterramento e ausência de interferência eletromagnética local. Tenha em mãos ferramentas, chaves de torque e firmware mais recente.
Verifique políticas de segurança cibernética: VLANs, segmentação de rede e regras de firewall. Garanta que senhas padrão sejam alteradas antes de energizar. Planeje janelas de manutenção para atualizações de firmware.
Documente todas as versões de software e hardware e registre o esquema de módulos/pinos. Esse inventário acelera a manutenção e é essencial para auditorias de conformidade.
Passo a passo da instalação física e conexão de módulos
- Montagem em trilho DIN: posicione o chassi, fixe e deixe espaço lateral para ventilação.
- Inserção de módulos: desligue alimentação, insira módulos até ouvir o travamento e conecte cabos de sinal com torque recomendado.
- Conexões elétricas: ligue 24 VDC, verificando polaridade; conecte Ethernet/serial; teste LEDs de status.
Após energizar, valide LEDs de sistema e comunicações; conecte via interface WinCE para configurar IP e permissões. Faça testes de leitura/escrita de cada módulo antes de integrar ao SCADA.
Configuração do WinCE 7.0 e otimização do Cortex‑A8
No WinCE 7.0, ajuste serviços desnecessários para liberar recursos CPU e RAM. Configure swap e prioridades de tarefa para seu runtime de controle. Mantenha imagens de backup do sistema para rollback seguro.
Otimize o uso do Cortex‑A8 minimizando processos em segundo plano, usando agendamento de threads adequado e priorizando tasks críticas de I/O. Monitore uso de CPU e memória durante testes de carga.
Implemente procedimentos de atualização e backup automáticos, incluindo snapshots do sistema de arquivos e logs de eventos para diagnóstico pós‑falha.
Deploy de aplicações e gerenciamento de firmware
Use um processo controlado de CI/CD para build e deployment de aplicações embarcadas, com assinaturas digitais para firmware quando possível. Teste atualizações em bancada antes de liberar para produção.
Implemente rollback automático em caso de falha em atualização: mantenha uma partição de backup com firmware anterior. Documente plano de recuperação e teste‑o periodicamente.
Gerencie versões de firmware e módulos com um repositório central e registro de mudanças (changelog) para facilitar auditorias e suporte técnico.
Integração com sistemas SCADA/IIoT e palavras‑chave (Modbus, OPC UA, MQTT)
O PAC‑WIN‑GRAF integra‑se nativamente com Modbus RTU/TCP, OPC (DA/UA) e pode atuar como gateway MQTT para plataformas IIoT. Para arquiteturas SCADA tradicionais, utilize mapeamento de registradores e certificados de tempo real segundo boas práticas de polling vs event‑driven.
Em arquiteturas IIoT, o PAC‑WIN‑GRAF pode agregar telemetria, executar pré‑processamento (edge computing) e enviar eventos otimizados (compressão, TTL). Use TLS para segurança das conexões MQTT/REST e autenticação mútua quando disponível. A palavra‑chave "IIoT gateway" aplica‑se diretamente a esse papel.
Para garantir interoperabilidade, valide versões de firmware e stacks de protocolo. Em projetos de larga escala, utilize um broker MQTT confiável e um repositório de esquema (JSON/AVRO) para padronização de mensagens.
Integração SCADA (Modbus/OPC) — Configuração e boas práticas
Ao mapear registradores Modbus, padronize endereçamento e documente offsets para evitar conflitos. Prefira leitura por blocos e use caching quando possível para reduzir tráfego. Configure tempos de timeout e retries adequados ao campo.
Para OPC UA, utilize modelos de informação e segurança integrada. Teste reconnects e sessões expiradas, garantindo persistência de dados locais em caso de perda de rede. Balanceie polling com subscriptions para reduzir carga.
Monitore latência e jitter com testes de carga para assegurar performance sob pico de tráfego. Ajuste parâmetros de buffer e tamanho de pacote conforme resultado.
Integração IIoT (MQTT, REST, edge computing) e IIoT gateway
Implemente edge computing para pré‑processamento: filtragem de ruído, agregação e detecção de anomalias. Envie somente eventos relevantes para reduzir custo de banda e armazenamento na nuvem.
Para MQTT, use QoS apropriado (0/1/2) conforme criticidade dos dados e habilite TLS e autenticação via certificados. Utilize tópicos estruturados e compactação para telemetria de alta densidade.
Integre com APIs REST para operações de configuração e comandos ad‑hoc. Mantenha um esquema de versionamento para evitar incompatibilidades entre edge e cloud.
Segurança industrial e hardening para conectividade
Implemente segmentação de rede, listas de controle (ACL), VPNs site‑to‑site ou TLS para proteger comunicações. Alterar senhas default, desabilitar serviços não usados e aplicar patches regularmente são ações essenciais.
Use monitoramento de integridade e logs centralizados via syslog ou SIEM. Para elevadas exigências, considere mecanismos de secure boot e assinatura de firmware. Treine equipe para resposta a incidentes.
Siga normas de cibersegurança industrial (ex.: IEC 62443) para estruturar políticas, controles e auditorias. Documente procedimentos de gestão de vulnerabilidades.
Exemplos práticos de uso do PAC‑WIN‑GRAF
A seguir, três casos práticos ilustram configurações típicas e ganhos obtidos com o PAC‑WIN‑GRAF em ambientes industriais. Cada caso destaca fluxos de I/O, integrações e resultados esperados.
Caso 1 — Automação de uma estação de bombeamento
Configuração: PAC‑WIN‑GRAF com módulos AI para leitura de níveis, DI/DO para bombas e módulos de contador para vazão. Lógica de controle PID embarcada no PAC, alarmes locais e telemetria para o SCADA.
Benefício: redução de latência no controle de bombas, menor tráfego de rede por processamento local e economia de energia via otimização do ciclo de operação. A operação elimina ponto único de falha por segmentação lógica.
Lições: dimensionar filtros analógicos e checar compatibilidade de sensores (4–20 mA), além de testar cenários de perda de comunicação SCADA.
Caso 2 — Monitoramento de subestação com IIoT
Configuração: medidores digitais conectados via RS‑485 e módulos de E/S para sinais de status. PAC agrega dados, executa pré‑validação e publica eventos críticos via MQTT com TLS para plataforma cloud.
Benefício: redução de visitas de campo e resposta mais rápida a eventos anômalos. Dados históricos permitem análises preditivas e otimização de manutenção.
Lições: implementar time stamping preciso, sincronização com NTP/GNSS e garantir redundância de comunicação.
Caso 3 — Linha de produção com E/S distribuída
Configuração: PAC central gerencia módulos de segurança, contagem e I/O distribuída por RS‑485; integração com PLCs especializados por Modbus/TCP.
Benefício: flexibilidade para reconfigurar células produtivas, redução de cabeamento e facilidade em upgrades. Melhor rastreabilidade e menor tempo de setup.
Lições: validar tempos de ciclo, latência de rede e escalabilidade do backplane ao adicionar módulos.
Comparação técnica: PAC‑WIN‑GRAF vs produtos similares da ICP DAS, erros comuns e detalhes a evitar
A escolha entre PAC‑WIN‑GRAF e outros modelos ICP DAS (ex.: PAC‑Série com menos slots ou PACs com Linux/RTOS) depende de requisitos de slots, SO e performance. A tabela a seguir sintetiza diferenças práticas.
Tabela comparativa entre PAC‑WIN‑GRAF e modelos alternativos ICP DAS
| Modelo | CPU / SO | Slots | Destino típico |
|---|---|---|---|
| PAC‑WIN‑GRAF | Cortex‑A8 / WinCE 7.0 | 8 | Aplicações modulares com compatibilidade legada |
| PAC‑LINUX‑X | Multicore / Linux | 4–6 | Edge computing avançado, RTOS possível |
| PAC‑RTOS‑Y | ARM RTOS | 4 | Alto desempenho determinístico (motion) |
Use esta comparação para alinhar requisitos de tempo real, número de módulos e compatibilidade de software.
Erros comuns na seleção e instalação
Erros frequentes incluem subestimar dissipação térmica em painéis fechados, ignorar consumo incremental por módulo e não validar latência em cascata de módulos. Outro ponto comum é não revisar versões de firmware e incompatibilidades entre módulos antigos e novo firmware.
Evite também projetar sem margem de I/O: sempre reserve slots livres para futuras expansões. Teste atualizações de firmware em bancada para prevenir incompatibilidades em campo.
Detalhes técnicos críticos para integradores
Atente para timing de leitura, buffers de comunicação e tamanho de mensagem em protocolos. Ajustes finos de TCP window, timeouts Modbus e buffers de logging influenciam performance. Em aplicações críticas de contagem, valide jitter e use módulos de contador dedicados.
Documente limites de throughput e planeje estratégias de fallback para perda de conectividade.
Checklist de testes e validação antes da entrega
Antes da entrega ao cliente, execute testes funcionais, de integração, performance e segurança. Inclua verificação de todos os pontos de I/O, scripts de carga para comunicar com SCADA e testes de failover (reinício, perda de alimentação, perda de rede).
Valide logs e relatórios de MTBF/uptime, realize testes de EMC e verifique certificações aplicáveis ao projeto. Entregue documentação de instalação, planos de manutenção e lista de peças sobressalentes.
Por fim, realize uma FAT (Factory Acceptance Test) e SAT (Site Acceptance Test) com checklist aprovado pelo cliente, cobrindo desde parametrização de PID até cenários de alarme e recuperação.
Conclusão
O PAC‑WIN‑GRAF (Cortex‑A8, WinCE 7.0, 8 slots) é uma plataforma versátil para integradores e engenheiros que buscam modularidade, compatibilidade com aplicações legadas e capacidade de se integrar a arquiteturas SCADA e IIoT. Seus principais diferenciais são a flexibilidade de expansão, a capacidade de processamento suficiente para HMI/local processing e o suporte a protocolos industriais consolidados. Para aplicações que exigem essa robustez, a série PAC‑WIN‑GRAF da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/pac-win-graf-com-cpu-cortex-a8-e-wince-7-0-de-8-slots.
Se quiser adaptar esta análise para o seu projeto específico (dimensionamento de I/O, cálculo térmico e roteiro de FAT/SAT), pergunte nos comentários ou solicite uma consultoria técnica. Interaja — deixe suas dúvidas, casos de uso ou desafios enfrentados em campo; responderemos com detalhes práticos e exemplos de configuração. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
