Placa DAQ: 4 Entradas Analógicas, 2 Saídas e 4 Digitais

Leandro Roisenberg

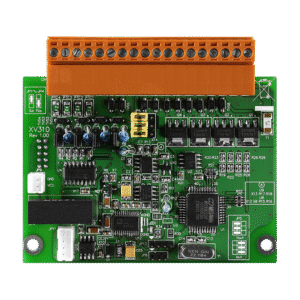

Introdução — O que é a placa de expansão ICP DAS (4 entradas analógicas + 2 saídas analógicas + 4 entradas e 4 saídas digitais) e por que importa

A placa de expansão ICP DAS com 4 entradas analógicas, 2 saídas analógicas e 4 entradas/4 saídas digitais é um módulo híbrido de aquisição de dados pensado para integração em painéis DIN-rail e sistemas embarcados de controle. Desde o primeiro parágrafo, é importante entender que essa placa atende demandas de aquisição de dados, controle discreto e interfaceamento com sensores/atuadores em ambientes industriais e IIoT. Para engenheiros de automação e integradores, a combinação de I/O analógico/digital, isolamento e protocolos industriais (ex: Modbus) é o elemento diferenciador.

Tecnicamente, ela converte sinais do mundo real (tensão, corrente, contatos secos) em dados que PLCs, RTUs e gateways IIoT podem processar. Seu propósito é ampliar a capacidade de I/O de um controlador ou gateway sem necessidade de cabos complexos ou módulos adicionais, reduzindo o custo total de instalação e o tempo de comissionamento. Em termos de conformidade, projetos que usam essa placa devem considerar normas aplicáveis como IEC 61000 (EMC), IEC 60068 (ambiente) e IEC 61010-1 (segurança em instrumentos de medição) para aplicações críticas.

Este artigo apresentará uma visão clara do produto, definindo funcionalidades, especificações técnicas, procedimentos de instalação, integração com SCADA/IIoT, exemplos práticos e comparativos com alternativas de mercado. Ao final, você terá informação suficiente para especificar, instalar e operar a placa em projetos de utilities, manufatura, energia e OEMs — e poderá solicitar cotações ou suporte técnico. Para leituras relacionadas, veja também artigos no blog como este sobre integração IIoT e este sobre melhores práticas em aquisição de dados.

Definição técnica e função principal

A placa funciona como um módulo de I/O remoto ou de expansão para controladores. Entradas analógicas aceitam sinais de sensores (PT100, termopares via condicionamento, 0–10 V, 0/4–20 mA), enquanto saídas analógicas podem comandar válvulas ou transmissores. Entradas digitais leem estados de sensores e chaves, e saídas digitais atuam em relés ou drivers de estado sólido.

O condicionamento de sinal interno costuma incluir proteção anti‑polaridade, filtro RC e opto/transformador para isolamento galvânico, reduzindo problemas de loop de terra. Conversores ADC típicos são de 12–16 bits, permitindo precisão adequada para medições de processo. A placa também oferece isolamento entre canais e entre I/O e lógica para mitigar efeitos de ruído e surtos transientes.

Para integradores, a função principal é fornecer canais prontos para integração com PLC/SCADA sem necessidade de cards adicionais: uma solução compacta, com MTBF elevado e robustez industrial, ideal para racks compactos e estações remotas.

Visão geral do hardware: entradas analógicas, saídas analógicas, entradas/saídas digitais

A configuração típica inclui 4 canais analógicos de entrada com seleção de faixa (±10 V, 0–10 V, 0–20 mA) e 2 saídas analógicas configuráveis (0–10 V / 0–20 mA). Os canais digitais são geralmente TTL/24 VDC compatíveis, com opções de isolamento por fotoacoplador ou relé. Os terminais são de parafuso para fácil fiação em campo.

Os conversores A/D e D/A incluem filtragem anti‑aliasing e proteção contra sobrecorrente. Saídas analógicas têm especificação de linearidade e carga máxima, enquanto entradas digitais podem dispor de debounce configurável para falhas evitáveis em contatos mecânicos. Isolamento entre blocos (ex.: 3000 VDC) é comum em módulos industriais ICP DAS.

Interfaces de comunicação e endereçamento (Modbus RTU/TCP, CANopen, EtherNet/IP em modelos avançados) permitem integração direta ao barramento de campo ou via gateway IIoT. A placa é ideal para painéis compactos e racks de aquisição com espaço limitado.

Público-alvo técnico: engenheiros de automação, mantenedores e integradores

O público técnico inclui engenheiros de automação de fábricas, integradores de sistemas, profissionais de manutenção e equipes de TI industrial que precisam de soluções confiáveis para aquisição e controle. Eles valorizam precisão, robustez, facilidade de integração e conformidade com normas industriais.

Compradores técnicos em utilities e energia buscam módulos com alta disponibilidade (MTBF), suporte a redundância e opções de diagnóstico remoto. Em projetos OEM, a compactação e a flexibilidade de I/O reduzem o custo e simplificam a certificação do produto final.

Para integradores, a capacidade de mapear registradores Modbus, configurar escalonamento de sinais e realizar diagnósticos via SNMP/HTTP/OPC UA é crítica para reduzir o tempo de comissionamento e facilitar manutenção preditiva.

Principais aplicações e setores atendidos pela placa ICP DAS

A placa é indicada em linhas de produção, estações de medição, painéis de utilidades e dispositivos embarcados. Em controle de processos, ela atua como extensão de I/O para PLCs, RTUs e gateways, fornecendo aquisição analógica para sensores de pressão, nível e temperatura. Sua flexibilidade permite uso direto em racks e painéis.

No gerenciamento de energia e monitoramento predial, canais analógicos coletam sinais de transdutores de corrente/tensão para medir consumo e qualidade de energia. Entradas digitais monitoram alarmes e status de breakers, enquanto saídas acionam relés ou comandos locais. Para aplicações de meteragem, é essencial cumprir requisitos de isolamento e EMC (IEC 61000).

Em estações remotas, agricultura de precisão e IoT, a placa suporta sensores distribuídos com baixo consumo e buffering local para comunicação eficiente via gateways. Em laboratórios e bancadas de teste, a combinação de 4 canais analógicos e 4 digitais torna a placa adequada para prototipagem, aquisição simultânea e validação de sensores.

Automação industrial e controle de processos

No chão de fábrica, a placa funciona como ampliação do I/O do PLC, reduzindo fios entre campo e controlador principal. A precisão de 12–16 bits ajuda a controlar malhas PID críticas, e o isolador previne interferência entre máquinas.

Para aplicações de controle contínuo, é comum usar uma taxa de aquisição por canal configurável (ex.: 10–100 S/s) que equilibra latência e precisão. Em sistemas redundantes, o módulo pode ser integrado a um gateway com failover para garantir disponibilidade.

Ao projetar sistemas com PLCs IEC 61131, o mapeamento de registradores Modbus facilita a criação de blocos de função (FB) para leitura/escrita consistente dos canais.

Monitoramento predial e gerenciamento de energia

A placa permite integrar sensores de corrente (via transdutor 4–20 mA), sensores de temperatura e contatos secos de alarmes. Dados agregados alimentam sistemas BMS e dashboards de eficiência energética.

Com suporte a isolamento e filtros, ele atende requisitos de medição sem impactar circuitos de potência. Ferramentas de diagnóstico ajudam detectar variações de sensor antes que causem falhas operacionais.

Em contextos de utilities, atenção a normas EMC (IEC 61000-4-x) e testes de surto/transiente é mandatória para garantir dados confiáveis em alta interferência elétrica.

Agricultura de precisão e estações remotas

Em estações remotas, alimentação por 12–24 VDC e consumo reduzido tornam a placa adequada para sites alimentados por baterias/solar. Buffers locais e timestamping ajudam a evitar perda de dados em comunicações intermitentes.

A combinação de I/O permite monitorar sensores de umidade, temperatura e atuadores simples. O encapsulamento para montagem em trilho DIN com vedação adequada permite uso em gabinetes externos.

Protocolos leves (Modbus RTU) e integração com gateways IIoT possibilitam transmissão eficiente de dados para plataformas de nuvem para análises e manutenção preditiva.

Laboratórios, testes e bancada de desenvolvimento

Para testes de sensores e P&D, a placa oferece um meio rápido de adquirir e gerar sinais em bancada. Funções de calibração e offset simplificam ajustes de sensores.

A baixa latência e resolução garantem medições repetíveis para validação. Em conjunto com ferramentas como LabVIEW ou Python, a placa acelera desenvolvimento de algoritmos de controle.

Documentação detalhada e exemplos de código reduzem curva de aprendizado para equipes de teste e engenharia.

Especificações técnicas detalhadas da placa ICP DAS (inclui tabela)

A tabela abaixo apresenta uma síntese das especificações típicas de uma placa de expansão ICP DAS com 4 entradas analógicas, 2 saídas analógicas e 4 entradas/4 saídas digitais.

Item Especificação Valor típico Observações
Entradas analógicas ADC 16 bits ±10 V / 0–10 V / 0/4–20 mA selecionável
Taxa de amostragem por canal 10–100 S/s Configurável por firmware
Saídas analógicas DAC 12–16 bits 0–10 V / 0–20 mA, carga máxima 500 Ω (corrente)
Entradas digitais Níveis 24 VDC / TTL Debounce configurável, opto‑isoladas
Saídas digitais Tipo Relay / Open-collector 4 saídas, 30 VDC / 1 A típicos (relé)
Isolamento Galvânico 3000 VDC Entre I/O e lógica
Alimentação Range 10–30 VDC Consumo típico < 3 W
MTBF Confiabilidade > 100.000 h Método MIL‑HDBK‑217F estimado
Temperatura de operação Ambiente -20 a 70 °C IEC 60068
Dimensões Montagem DIN‑rail ~110 x 22.5 x 100 mm
Certificações EMC/Safety CE, RoHS, IEC 61000 Dependendo da família do produto

Entrada analógica — resolução, faixa, precisão, acondicionamento de sinal

A resolução de 16 bits fornece sensibilidade para mudanças pequenas de processo, com precisão típica de ±0.1–0.5% FS dependendo da faixa e condição. O acondicionamento inclui filtros anti‑aliasing, proteção contra transientes e frontend com alta impedância (para sinais de tensão) e resistor de shunt para corrente.

É importante calibrar canais para compensar offset e ganho em aplicações de alta precisão. Implementar cabo trançado e malha de aterramento apropriada reduz erros induzidos por ruído elétrico.

Para sinais de RTD/termopar, módulos podem requerer condicionadores adicionais ou entradas dedicadas; verifique a compatibilidade antes da especificação.

Saída analógica — tipo, carga máxima, linearidade

Saídas geralmente oferecem modos tensão/corrente com linearidade típica de ±0.1–0.2% FS. Carga máxima para modo corrente costuma ser limitada pela voltagem de compliance do driver (ex.: 12 V de compliance para 20 mA em 600 Ω).

Proteções contra curto-circuito e detecção de circuito aberto facilitam diagnóstico. Para controle de válvulas ou atuadores, avalie a necessidade de drivers intermediários quando correntes e tensões forem superiores.

Entradas/Saídas digitais — níveis lógicos, isolamento, debounce

Entradas digitais suportam 24 V industrial com imunidade a ruído por opto‑isolação. Debounce programável evita leituras falsas de contatos mecânicos. Saídas podem ser relés com isolamento físico ou transistorizadas para resposta mais rápida.

Para integração com PLCs, garantir compatibilidade de nível lógico e tempo de resposta é fundamental, especialmente em loops de segurança ou intertravamentos.

Alimentação, consumo, dimensões e certificações

Fontes de 12–24 VDC com PFC (quando aplicável em fontes maiores) garantem estabilidade. Consumo reduzido permite uso em sistemas alimentados por baterias/solar. Dimensões compactas otimizam espaço em painéis.

Certificações CE e RoHS são comuns, e conformidade EMC segundo IEC 61000 é recomendada para ambientes industriais. Para aplicações de instrumentação crítica, verifique relatórios de conformidade do fabricante.

Interfaces de comunicação suportadas (bus, protocolo, endereçamento)

Modbus RTU/TCP é o protocolo mais comum para leitura/escrita de registradores. Alguns modelos oferecem OPC UA, MQTT via gateway e suporte a endereçamento por jumpers ou via software. Endereçamento permite múltiplas placas em um barramento serial.

Endereçamento e mapeamento de registradores devem ser documentados para permitir integração com SCADA/PLC. Quando conectada a gateways IIoT, a placa pode atuar como fonte de dados para buffering e envio seguro à nuvem.

Benefícios, importância e diferenciais técnicos do produto ICP DAS

Escolher uma placa como essa reduz complexidade de fiação e agrega diagnóstico local para manutenção preditiva. Precisão, isolamento galvânico e facilidade de integração são diferenciais técnicos que diminuem o TCO. O ganho operacional é medido em menores tempos de parada e menor retrabalho.

A flexibilidade de I/O permite projetos modulares: instale somente o que precisa e escale conforme o projeto cresce. Em comparação com múltiplos módulos discretos, a placa híbrida economiza espaço e simplifica o layout elétrico.

A robustez em termos de EMI/EMC, proteção contra surtos e faixa de temperatura amplia seu uso em indústrias pesadas e utilities. Fornecedores como a ICP DAS também oferecem suporte técnico e documentação que aceleram certificações de projeto.

Precisão e confiabilidade para aquisições críticas

Para aplicações de controle de malha e monitoramento de processos críticos, precisão e estabilidade a longo prazo (drift) são essenciais. A escolha de ADCs de alta resolução e design térmico adequado reduz deriva.

O MTBF e diagnósticos internos (detecção de erro de canal, verificação de range) permitem planejar manutenção preventiva. Registros históricos de falhas ajudam na análise de confiabilidade para estimativa de ROI.

Flexibilidade de I/O: combinação analógica/digital

A combinação de canais analógicos e digitais em um único módulo reduz a necessidade de múltiplos racks e conversores, acelerando o comissionamento e diminuindo pontos de falha. Permite, por exemplo, ler um sensor e acionar uma válvula localmente sem intervenção do PLC central.

Configuração de faixas via jumpers ou software fornece versatilidade no campo. Em projetos com variações de sinal, a capacidade de reconfigurar sem trocar hardware é vantajosa.

Robustez, isolamento e compatibilidade industrial

Isolamento galvânico (ex.: 3000 VDC) protege contra loops de terra. Design para conformidade com IEC 61000 assegura imunidade a EMI/ESD. Isso é crítico em ambientes com motores, inversores e alta interferência.

Materiais e dimensionamento térmico permitem operação em faixas amplas de temperatura. Em sistemas críticos, integração com DPS e supressão de surto aumenta a vida útil.

Custos totais de operação (TCO) e ROI esperado

Redução de cabos, painéis menores e menor tempo de comissionamento reduzem CAPEX. Diagnóstico local e maior MTBF reduzem OPEX. ROI típico justifica a escolha em projetos com mais de dezenas de pontos I/O distribuídos.

Planejar manutenção e estoque reduz o tempo de reparo. Um TCO otimizado considera suporte do fornecedor, disponibilidade de firmware e facilidade de integração com ferramentas de gestão.

Para aplicações que exigem essa robustez, a série de placas de expansão da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação na página do produto.

(CTA) Para aplicações que exigem essa robustez, a série de placas de expansão da ICP Das é a solução ideal. Confira as especificações completas e solicite suporte em: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-4-entradas-e-2-saidas-analogica-4-entradas-e-4-saidas-digital

Guia prático: como instalar, configurar e operar a placa ICP DAS

Antes de instalar, desligue todas as fontes e siga normas de segurança elétrica (NR10 local, IEC 61010-1 para instrumentos). Tenha EPI adequado e verifique aterramento correto do painel. Confirme versão de firmware e leia a folha de dados do fabricante.

A montagem física em trilho DIN é a prática padrão; deixe espaço para ventilação. Use bornes de parafuso com torque recomendado e rotule cabos para facilitar manutenção. Separe cabos de sinais analógicos e de potência para reduzir acoplamento.

Na configuração inicial, defina endereço Modbus e parâmetros de comunicação (baudrate, parity, stopbits). Execute testes de loop com multímetro e script de leitura antes de conectar ao SCADA.

Pré-requisitos e checklist de segurança antes da instalação

  • Verificar tensão de alimentação e polaridade.
  • Confirmar proteção contra sobrecorrente e DPS.
  • Garantir isolamento e roteamento de cabos.

Guia de montagem física e conexões elétricas

Monte em trilho DIN, aplique torque e use bornes. Separe vias de sinal e potência, use malha de aterramento adequada.

Configuração de endereço e parâmetros de comunicação

Configure via jumpers ou software. Documente endereçamento Modbus para evitar colisões no barramento.

Testes iniciais e procedimentos de validação de I/O

Use scripts simples (veja seção de integração) para validar leituras e escrituras. Teste em todas as faixas e verifique linearidade.

Manutenção preventiva e troubleshooting básico

Verifique logs de hardware periodicamente; limpe conexões e verifique torque. Para ruídos, inspecione aterramentos e filtre sinais.

Integração com SCADA e plataformas IIoT — conectando a placa ICP DAS aos seus sistemas

A placa comunica-se tipicamente via Modbus RTU/TCP. Para SCADA, mapeie registradores e crie tags com escalonamento linear (raw → engineering units). Em arquiteturas IIoT, um gateway converte Modbus para MQTT/OPC UA.

Buffering local e timestamping evitam perda de dados em comunicações intermitentes. Estratégias de polling e eventos devem considerar taxa de aquisição e latência aceitável no processo. Use TLS e autenticação em gateways para segurança.

Exemplos arquiteturais incluem conexão direta ao SCADA em plantas com cabeamento robusto ou via gateway IIoT para replicação dos dados em nuvem com filtros locais.

Protocolos suportados (Modbus, OPC UA, outros) e mapeamento de registradores

Modbus RTU/TCP é padrão; OPC UA e MQTT são comuns via gateway. Mapear registradores facilita visualização de tags no SCADA.

Estratégias para coleta de dados em tempo real e buffering

Escolha polling ou eventos conforme criticidade. Buffering local reduz perda durante quedas de link.

Segurança de comunicação e práticas recomendadas (autenticação, TLS)

Use VPN/TLS, autenticação forte e políticas de rede. Segregue VLANs para tráfego OT.

Exemplos de arquitetura: direto ao SCADA vs. via gateway IIoT

Direto ao SCADA reduz latência; gateway IIoT adiciona analytics e segurança para nuvem.

Exemplos práticos de uso da placa ICP DAS — estudos de caso e aplicações passo a passo

Caso 1: monitoramento de temperatura com 4 entradas analógicas lê sensores RTD via condicionador; configure linearização e alarms no SCADA. Resultado: detecção precoce de falhas térmicas e redução de paradas.

Caso 2: controle on/off com entradas digitais lendo sensores de fim de curso e saídas digitais acionando válvulas; implemente debounce e watchdog para maior robustez.

Caso 3: bancada de testes com aquisição combinada; use 4 analógicas para medidas de sensor e 4 digitais para estados de relé, integrando logs locais para análise.

Inclua diagramas de conexão e fluxos de dados no projeto; registre mapeamento de registradores e planos de recuperação.

Caso 1 — Monitoramento de sensores de temperatura com entradas analógicas

Defina escalonamento, taxa de amostragem e alarmes. Teste com fontes calibradas.

Caso 2 — Controle on/off e leitura de estados via entradas digitais

Implemente debounce e filtros; valide tempos de resposta.

Caso 3 — Aquisição combinada (4 analógicas + 4 digitais) para uma bancada de testes

Use scripts para sincronizar leitura e gravar logs para análise offline.

Integração de software e exemplos de implementação (placa de expansão ICP DAS, Modbus, IIoT)

Abaixo um snippet Python usando pymodbus para ler registradores Modbus RTU (exemplo simplificado):

from pymodbus.client.sync import ModbusSerialClient as ModbusClientclient = ModbusClient(method='rtu', port='/dev/ttyUSB0', baudrate=19200, timeout=1)client.connect()result = client.read_input_registers(address=0, count=4, unit=1)values = result.registersprint(values)client.close()

Node-RED e C# também são opções comuns para integração. Ferramentas de diagnóstico incluem logs de erro do firmware, leitura de registradores de diagnóstico e SNMP para monitoramento.

Para scripts de aquisição contínua, implemente reconexão, buffering local e verificação CRC. Logs estruturados em JSON facilitam ingestão por plataformas IIoT.

Exemplo de leitura via Modbus (endpoints, registradores)

Mapeie registradores conforme manual: ex.: inputs 40001–40004 → entradas analógicas. Use scaling para unidades.

Scripts de automação (Python / C# / Node-RED) para aquisição contínua

Implemente reconnect, backoff exponencial e buffer em arquivo para tolerância a falhas.

Ferramentas de diagnóstico e logs recomendados

Use SNMP, logs locais e health registers. Configure alertas por e-mail/SMS via SCADA/gateway.

Comparação técnica com outros modelos ICP DAS e alternativas do mercado

Comparar com outras placas da linha ICP DAS e concorrentes envolve I/O count, precisão, isolamento e preço. Em geral, módulos modulares oferecem mais canais; placas híbridas oferecem economia de espaço e custo. Avalie trade-offs entre densidade de I/O e flexibilidade.

Tabelas comparativas ajudam na seleção. Quando priorizar canais e precisão, opte por placas com ADCs de 16 bits; para muitas entradas discretas, escolha módulos digitais dedicados.

Vantagens da ICP DAS: histórico de confiabilidade, documentação técnica, suporte global e compatibilidade com protocolos industriais.

Tabela comparativa: recursos vs. modelos ICP DAS similares

(Explique em projeto: comparar número de canais, resolução, isolamento, preço e certificações.)

Quando escolher esta placa e quando optar por outro módulo

Escolha esta placa para soluções compactas com combinação mista de I/O. Para altas densidades, prefira racks modulares.

Vantagens competitivas frente a concorrentes: resistência, integração e suporte

Suporte técnico e firmware estável são diferenciais que reduzem risco de projeto.

Erros comuns, limitações e detalhes técnicos críticos ao usar a placa de expansão ICP DAS

Erros comuns incluem fiação incorreta de entradas de corrente (esquecer resistor de shunt), falta de isolamento e uso de cabos não trançados em sinais sensíveis. Soluções: revisar esquemas, testar por canal e usar aterramento único.

Ruído pode causar leituras instáveis; aplique filtros RC, malhas de aterramento e isolamento. Limitações de taxa de aquisição podem afetar medições dinâmicas; contorne com sampling multiponto ou módulos dedicados de alta velocidade.

Proteção contra surtos e DPS é crucial em ambientes de utilities. Implementar fusíveis, supressores e políticas de continuidade operacional reduz risco.

Erros de fiação e aterramento — identificação e correção

Verifique continuidade, usar esquema de aterramento em estrela e rotular cabos.

Problemas de ruído e dicas de filtragem/condicionamento

Use cabo trançado, filtros e separação física de cabos.

Limitações de taxa de aquisição e como contorná-las

Para altas frequências, use ADCs dedicados ou módulos de aquisição rápida.

Boas práticas de isolamento e proteção contra surtos

Adote DPS, fusíveis e opto‑isolação entre I/O e lógica.

Checklist de validação antes da implantação em produção

Realize testes elétricos (continuidade, isolamento), testes de comunicação (latência, perda de pacotes) e verificação de integridade de dados (linearidade e precisão). Valide com cargas reais e simule falhas para verificar comportamento.

Testes de carga e resposta analógica/digital garantem conformidade com especificações. Plano de backup deve incluir firmware, parâmetros e plano de recuperação para troca rápida de hardware.

Documente resultados e mantenha arquivos de configuração versionados para facilitar replicação em outras unidades.

Testes elétricos e de comunicação

Medir isolamento, resistência de loop e verificar parâmetros Modbus.

Testes de carga e resposta analógica/digital

Aplicar cargas nominais e avaliar erro e linearidade.

Plano de backup e recuperação

Backup de configuração, firmware e procedimento de substituição rápida.

Conclusão: resumo estratégico, próximos passos e chamada para ação

Em resumo, a placa de expansão ICP DAS (4 entradas analógicas + 2 saídas analógicas + 4 entradas/4 saídas digitais) é uma solução versátil para ampliar I/O em ambientes industriais, oferecendo boa precisão, isolamento e compatibilidade com protocolos como Modbus. Para engenheiros e integradores que buscam reduzir TCO e acelerar comissionamento, essa placa é uma escolha consistente.

Próximos passos: validar compatibilidade elétrica com seus sensores, definir topologia de comunicação (direto SCADA vs gateway IIoT) e realizar teste piloto. Solicite amostras e datasheets para verificação de certificações e MTBF em seu ambiente.

Quer discutir um caso específico ou solicitar cotação? Comente abaixo, faça perguntas técnicas ou entre em contato para suporte. Para especificações detalhadas e aquisição, visite a página do produto e o portfólio de aquisição de dados.

(CTA) Para conhecer mais modelos e solicitar cotação: https://www.lri.com.br/aquisicao-de-dados

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo: deixe suas dúvidas ou descreva seu projeto nos comentários — nossa equipe técnica poderá responder com orientações práticas.

Leandro Roisenberg

ARTIGOS RELACIONADOS

Deixe um comentário

O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *
