Introdução — Visão geral do placa DB9 fêmea para piso DA2U-C com montagem DIN (O que é?)

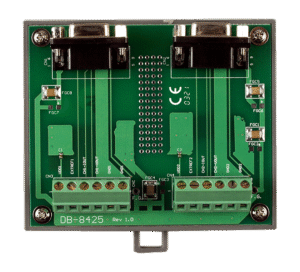

A placa DB9 fêmea para piso DA2U-C com montagem DIN (CA-0920) é um módulo de interface mecânica projetado para facilitar a ligação de sinais seriais RS-232/RS-485 e outros I/Os em ambientes industriais. Ela fornece um conector DB9 fêmea robusto montado em formato para fixação em piso ou trilho DIN, permitindo conexões rápidas e repetíveis para aquisição de dados.
Em aplicações de automação e aquisição de dados, essa placa atua como ponto de terminação físico entre cabeamento de campo e módulos DA2U/C da ICP DAS, garantindo integridade mecânica e elétrica do conector. A menção a normas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e boas práticas de aterramento seguem o princípio de projeto para instalações industriais seguras.
Numa analogia prática, pense na placa CA-0920 como o “painel de tomadas” dedicado a portas seriais: ela organiza, protege e padroniza o ponto de conexão para que gateways, RTUs e módulos de aquisição mantenham comunicação confiável com sensores e atuadores.
Principais aplicações e setores atendidos pela placa DB9 fêmea para piso DA2U-C com montagem DIN (placa DB9 fêmea DA2U-C, CA-0920)
A placa CA-0920 é indicada onde há necessidade de acesso seral confiável em chão de fábrica, salas de telecom e painéis elétricos. Setores típicos incluem automação industrial, utilities (água, saneamento, energia), petróleo & gás, manufatura, transporte e infraestrutura. Em cada setor, o conector DB9 permite integração com equipamentos legados e instrumentos seriais.
Na Indústria 4.0 e IIoT, a placa facilita a conexão de dispositivos locais a gateways Ethernet/serial para coleta de telemetria, contribuindo para edge analytics e manutenção preditiva. Para utilities, sua robustez mecânica reduz tempo de parada em manutenções de campo.
Em aplicações críticas, essa placa reduz riscos de mau contato e intercorrências elétricas que comprometeriam leituras de sensores e atuadores. Para projetos que demandam conformidade, recomenda-se análise de MTBF e considerações de compatibilidade eletromagnética (EMC) segundo normas locais.
Especificações técnicas da placa DB9 fêmea para piso DA2U-C com montagem DIN (placa DB9 fêmea DA2U-C, CA-0920)
A CA-0920 é construída para uso industrial, com materiais e acabamento que suportam vibração, poeira e variações térmicas. Suas características mecânicas incluem carcaça metálica ou material termoplástico reforçado, contatos banhados e suporte para fixação em trilho DIN padrão. Eletricamente, o conector comporta sinais seriais tradicionais com isolamento adequado e corrente de pico limitada conforme especificações.
Em termos de certificações, recomenda-se verificar conformidade com diretivas de segurança aplicáveis (por exemplo, IEC/EN 62368-1) e requisitos de compatibilidade eletromagnética. Parâmetros como resistência de contato, vida mecânica (número de ciclos) e resistência a vibrações são relevantes para ambientes com alto ciclo de conexão/desconexão.
A tabela a seguir resume os parâmetros críticos que engenheiros precisam avaliar para seleção e integração em projetos de aquisição de dados industriais e retrofit.
Tabela de especificações (resumo prático)
| Campo | Valor |
|---|---|
| Modelo | Placa DB9 fêmea para piso DA2U-C (CA-0920) |
| Código | CA-0920 |
| Tipo de conector | DB9 fêmea, 9 pinos, contatos banhados |
| Formato de montagem | Montagem em piso / trilho DIN padrão (35 mm) |
| Dimensões (aprox.) | 80 x 40 x 25 mm (dependendo da versão) |
| Peso | ~70–120 g |
| Faixa de temperatura | -20 °C a +70 °C |
| Corrente/Voltagem suportada | Sinais seriais: até 1 A contínuo em pinos auxiliares; tensões de sinal ±12 V típico |
| Materiais | Carcaça metálica ou PA+GF; contatos CuSn com banho de níquel/ouro |
| Certificações | Recomenda-se IEC/EN 62368-1, EMC conforme EN 61000 |
| Notas técnicas | Compatível com DA2U-C; torque de fixação recomendado: 0.5–0.8 Nm |
Notas técnicas e compatibilidades elétricas
O DB9 segue o padrão físico e pinout comuns a interfaces RS-232/RS-485; entretanto, a atribuição dos pinos pode variar conforme aplicação. Para comunicação RS-232 normalmente usa-se pinos 2 (Rx), 3 (Tx), 5 (GND). Para RS-485/422 é comum reaproveitar pinos para A/B e GND. Valide o pinout do equipamento conectado antes da instalação.
Limites elétricos: os pinos de sinal destina-se a tensões de até ±12 V (RS-232) com correntes de sinal pequenas; pinos auxiliares que forneçam alimentação devem ser avaliados para corrente máxima (ver nota: não exceder 1 A contínuo sem verificação térmica). Recomenda-se proteger ligações com fusíveis rápidos e supressores de transientes em ambientes com risco de sobretensão.
Práticas de cabeamento: use cabos trançados e torcidos para pares diferenciais, mantenha separação de fontes de potência e roteamento separado de cabos de alta tensão. Em ambientes com ruído, adote filtros common-mode e aterramento em estrela conforme normas EMC.
Importância, benefícios e diferenciais da placa DB9 fêmea para piso DA2U-C com montagem DIN
A CA-0920 oferece robustez mecânica (resistência a vibração, proteção do conector) que diminui falhas por desgaste em operações de campo. A fixação em piso ou trilho DIN facilita manutenção e padronização de layouts em painéis, reduzindo tempo de MTTR (Mean Time To Repair). Esse tipo de padronização é crucial para operações 24/7.
Do ponto de vista operacional, a repetibilidade do conector DB9 reduz erros humanos durante troca de módulos e permite testes rápidos de comissionamento. Economicamente, o custo de substituição e downtime é reduzido quando comparado a soluções improvisadas sem suporte mecânico adequado.
Diferenciais: compatibilidade plug-and-play com módulos DA2U-C da ICP DAS, facilidade de substituição e disponibilidade de acessórios (por exemplo, tampas de proteção, suportes anticorrosão). Para aplicações que exigem essa robustez, a série CA-0920 da ICP DAS é a solução ideal. Confira as especificações completas na página do produto.
Para aplicações que exigem essa robustez, a série CA-0920 da ICP DAS é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/placa-db9-femea-para-piso-da2u-c-montagem-din-inclui-ca-0920
Guia prático de instalação e uso da placa DB9 fêmea para piso DA2U-C — Passo a passo
Antes de iniciar a instalação, desconecte fontes de energia e verifique as condições ambientais. A preparação inclui ferramentas (chaves da fenda, torque, multímetro), EPI (luvas isolantes, óculos) e checagem do painel para compatibilidade de profundidade e espaço para cabeamento. Confirme o pinout do equipamento destino — evitar inversão de Rx/Tx.
A sequência típica é: fixar a placa ao piso ou trilho DIN, realizar a conexão do cabo de campo ao conector DB9, conectar aterramento e fazer testes de isolamento. Use arruelas de trava e torque recomendado (0.5–0.8 Nm) nos parafusos de fixação para evitar afrouxamento por vibração.
Documente tudo: número do conector, esquema de fiação e etiquetas. Essa documentação reduz tempo de troubleshooting e facilita manutenção preventiva, aumentando o MTBF do conjunto.
Preparação e checklist pré-instalação
Itens obrigatórios: multímetro, alicates para crimpagem, terminais apropriados, chaves dinamométricas, EPI e manual do equipamento. Confirme compatibilidade elétrica com o módulo DA2U-C (tensão e tipo de sinal).
Verifique ambiente: ausência de pó excessivo, umidade dentro da faixa, temperatura prevista entre -20 °C e +70 °C e proteção contra corrosão. Cheque também a necessidade de filtros EMC/TVS se for uma área industrial com grandes motores.
Recomendação: prepare etiquetas de identificação e um registro com números de série. Em ambientes regulados, mantenha registro de instalação para auditoria conforme normas aplicáveis.
Montagem DIN e fixação no piso — procedimento detalhado
Posicione a placa no trilho DIN padrão (35 mm) ou local de piso, assegurando que o ponto de fixação suporte vibração e esforços mecânicos. Engate a placa no trilho e aplique parafusos com torque controlado. Use arruelas de pressão onde necessário.
Para fixação no piso, utilize buchas e parafusos adequados ao material do piso; isole a área para evitar entrada de poeira. Em locais sujeitos a vibração, adicione fitas antivibração ou suportes elásticos para mitigar fadiga mecânica.
Certifique-se de que haja espaço para curvatura mínima dos cabos; curvaturas excessivas aumentam perda e fadiga do condutor. Guia de cabos e canaletas ajudam a organizar e proteger os fios.
Ligação elétrica e pinout DB9 — instruções práticas
Antes de conectar, confirme o pinout do DB9 com o diagrama do equipamento. Exemplo padrão RS-232: pino 2 = RxD, pino 3 = TxD, pino 5 = GND. Para RS-485, pinos 1/2 ou 7/8 podem ser usados para A/B conforme projeto — sempre conferir documentação.
Use crimps certificados e terminais isolados para garantir contato mecânico e elétrico adequado. Evite soldagens diretas em campo que comprometam a manutenção. Para sinais diferenciais, mantenha a polaridade consistente e use pares trançados blindados.
Faça verificação com multímetro: continuidade, curto entre pinos e isolamento antes de energizar. Para linhas alimentadas, adicione proteção de sobrecorrente e considerações de PFC (Power Factor Correction) quando houver alimentação local para minimização de harmônicos em sistemas maiores.
Testes funcionais iniciais e validação
Realize testes de continuidade e resistência de contato para verificar conexão mecânica. Em seguida, faça teste de comunicação serial com loopback e ferramentas de terminal (ex: PuTTY) para validar Rx/Tx.
Verifique integridade dos sinais com osciloscópio, medindo níveis de tensão e ruído. Certifique-se de que tempos de resposta e latência estejam dentro dos requisitos do aplicativo SCADA/IIoT.
Documente resultados e, se necessário, realize ajustes de terminação e bias em linhas RS-485 para eliminar erros intermitentes. Mantenha registro de firmware e versões de hardware dos equipamentos conectados.
Integração da placa DB9 com sistemas SCADA e plataformas IIoT (placa DB9 fêmea DA2U-C, CA-0920)
A placa CA-0920 tem papel de interface física em arquiteturas SCADA, conectando RTUs, medidores e sensores seriais ao backbone de dados. Em um cenário típico, o DB9 liga o dispositivo ao módulo DA2U-C que, por sua vez, converte e encaminha dados para gateways ou servidores.
Para IIoT, o fluxo de dados do nível físico passa por edge gateways que executam pré-processamento, compressão e segurança antes de enviar dados a nuvem. A integridade do ponto de conexão (placa DB9) é crítica para evitar perda de telemetria que comprometa analytics e decisões automatizadas.
Integração exige alinhamento de protocolos, sincronização e autenticação. Documentos de integração e melhores práticas, como segmentação de rede e uso de VPNs para comunicações remotas, são recomendados para manter a segurança operacional.
Modelos de topologia: edge, gateway e rede local
Topologia edge: sensores conectados diretamente a um DA2U-C via DB9 com processamento local de eventos e envio pontual de alarmes. Ideal para baixa latência e resposta local.
Topologia gateway: múltiplos DB9 conectados a um gateway serial-to-Ethernet que agrega dados para SCADA central, reduzindo número de IPs expostos e facilitando gerenciamento.
Topologia rede local: combina racks com placas CA-0920 em painéis DIN comunicando com servidores locais via switches industrializados; adequado em plantas com alta densidade de I/O.
Protocolos e compatibilidade (Modbus, OPC, MQTT, etc.)
Protocolos seriais comuns: Modbus RTU, Profibus (em versões dedicadas), e protocolos proprietários; para integração à rede, converte-se para Modbus TCP, OPC UA ou MQTT. Modbus RTU sobre RS-485 é amplamente usado pela sua simplicidade e interoperabilidade.
Ao migrar para IIoT, recomenda-se encapsular dados seriais em protocolos seguros como MQTT com TLS ou OPC UA com segurança nativa. Isso facilita integração com plataformas de analytics e MES.
Dicas: alinhe baud rate, paridade e timeout entre dispositivos; use testes de carga para validar throughput e latência; documente mapeamento de registradores para evitar ambiguidades.
Boas práticas de segurança e gerenciamento remoto
Segmente redes industriais (zona OT) e evite expor portas seriais diretamente à rede corporativa. Adote autenticação com chaves e gerenciamento de certificados para gateways que convertem dados seriais.
Implemente políticas de atualização de firmware, controle de acesso baseado em funções e monitoramento contínuo para detectar anomalias. Use logs e ferramentas de SIEM para auditoria.
Para gerenciamento remoto, utilize canais criptografados (VPN/TLS) e mantenha um inventário de dispositivos com versões de firmware para rápida remediação em caso de vulnerabilidade.
Exemplos práticos de uso da placa DB9 em campo
Exemplo 1 — Aquisição de dados seriais de sensores industriais: uma bomba com sensores de temperatura e vibração pode enviar dados via RS-485 para um DA2U-C; a CA-0920 padroniza a conexão física, facilitando troca de sensores sem re-fiação. O fluxo inclui leitura, pré-processamento e envio a SCADA.
Exemplo 2 — Integração em painel de controle com montagem DIN: em um painel modular, várias placas CA-0920 permitem rápida desconexão de módulos para manutenção. Layouts com identificação e canaletas reduzem tempo de intervenção e erro humano.
Exemplo 3 — Retrofit de equipamentos legados: máquinas antigas com saídas DB9 podem ser integradas a plataformas IIoT usando a CA-0920 para organizar pontos seriais e conectar a gateways RS-232/RS-485 para conversão e envio a sistemas modernos.
Comparação técnica: placa DB9 CA-0920 vs placas similares da ICP DAS
A CA-0920 foca em terminação física robusta para piso/DIN; outros modelos ICP DAS podem oferecer mais densidade de I/O, proteção IP ou integração direta com módulos de aquisição. Critérios de comparação incluem resistência mecânica, facilidade de montagem e compatibilidade elétrica.
Quando escolher a CA-0920: se seu projeto exige ponto de conexão DB9 acessível, padronizado e montável em trilho DIN com boa resistência mecânica e compatibilidade com DA2U-C. Opte por outros modelos ICP DAS se precisar de proteção IP65, maior densidade de terminais ou isolamento galvânico integrado.
Vantagens: simplicidade, custo-efetividade e manutenção. Limitações: não substitui módulos com isolamento galvânico integrado ou conectividade Ethernet nativa — nesses casos, avaliar soluções alternativas da ICP DAS.
Critérios de decisão: quando optar pela CA-0920
Priorize CA-0920 quando houver equipamentos legados com DB9, necessidade de terminação fixa em painel DIN e quando manutenção rápida for requisito. Verifique ambientes corrosivos ou IP exigido; se necessários, escolha versões com proteção adicional.
Analise densidade de I/O: se muitos pontos por painel são requeridos, escolha soluções com blocos de terminais modulares ou painéis customizados.
Considere custo total de propriedade: tempo de manutenção, disponibilidade de peças e facilidade de substituição impactam MTBF e custos operacionais.
Vantagens e limitações frente a alternativas ICP DAS
Vantagens: padronização física, facilidade de integração com DA2U-C e baixo custo. Limitações: ausência de funcionalidades eletrônicas (ex.: condicionamento de sinal ativo) e proteção IP limitada.
Trade-off: simplicidade mecânica vs. funcionalidade integrada. Em linhas críticas, complementar com filtros ou módulos de isolamento pode ser necessário.
Recomendação: faça análise de risco, considerando requisitos EMC, temperatura e vibração antes da seleção final.
Erros comuns e detalhes técnicos críticos ao usar a placa DB9 CA-0920
Erros frequentes incluem pinout invertido (Rx/Tx trocados), falta de terminação em RS-485, aterramento inadequado e uso de cabos não adequados que aumentam ruído. Outro erro é aplicar torque excessivo nos parafusos, danificando a placa.
Detalhes críticos: verifique resistência de contato, use cabos blindados e mantenha separação entre cabos de potência e sinais. Em instalações com motores, proteja contra transientes com supressores e aterramento apropriado.
Mantenha um inventário de peças de reposição e políticas de inspeção periódica para evitar degradação por corrosão e desgaste mecânico.
Checklist de troubleshooting rápido
- Verificar continuidade dos pinos com multímetro.
- Conferir configuração serial (baud, paridade, stop bits).
- Testar loopback para isolar problema entre cabo e equipamento.
- Validar terminação e bias em RS-485.
Siga esses passos sequenciais para identificar se problema é mecânico, elétrico ou de protocolo.
Manutenção preventiva e inspeção periódica
Plano prático: inspeção visual trimestral, limpeza com ar comprimido seco, verificação de torque semestral e teste de integridade elétrica anual. Substitua conectores com sinais de oxidação ou folga.
Registre intervenções e alterações de configuração para rastreabilidade. Em ambientes severos, aumente frequência de inspeção.
Treine equipe local em procedimentos de segurança e padronize etiquetas e documentação.
Conclusão e chamada para ação — Solicite cotação ou Entre em contato sobre a placa DB9 fêmea DA2U-C (CA-0920)
Resumo executivo: a placa DB9 fêmea para piso DA2U-C com montagem DIN (CA-0920) é solução prática e robusta para terminação de portas seriais em ambientes industriais, facilitando integração, manutenção e upgrade de sistemas legados. Seu uso reduz MTTR e aumenta confiabilidade da malha de comunicação.
Próximos passos: para especificações detalhadas, amostras e suporte técnico, consulte as páginas de produto e fale com o time LRI/ICP. Para aplicações que exigem essa robustez, a série CA-0920 da ICP DAS é a solução ideal. Confira mais informações de aquisição e suporte aqui: https://blog.lri.com.br/produto/placa-db9-da2u-c.
Se preferir, solicite diretamente cotação e suporte técnico detalhado na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-db9-femea-para-piso-da2u-c-montagem-din-inclui-ca-0920. Pergunte nos comentários e compartilhe seu caso de uso — nossa equipe técnica responderá.
Perspectivas futuras e aplicações estratégicas para a placa DB9 CA-0920
Com a evolução da IIoT, o papel de interfaces físicas padronizadas segue crítico para integrar ativos legados a plataformas modernas. Espera-se maior demanda por acessórios que adicionem proteção IP, monitoramento de conexão (sensores de presença de conector) e integração com diagnósticos remotos.
Tendências incluem maior uso de edge analytics que dependem de conectividade confiável do ponto físico; a CA-0920 pode evoluir para versões com sensores integrados de integridade ou módulos com isolamento. Conformidade com requisitos legais e normas emergentes também será um diferencial competitivo.
Planeje projetos de médio prazo considerando migração híbrida (sinais seriais + conversão para Ethernet segura) e estratégias de retrofit com gateways modulares, reduzindo custo e risco de capital.
Recursos adicionais, anexos e referências técnicas
Documentação recomendada: folhas de dados do DA2U-C, guias de pinout DB9, notas de aplicação sobre RS-485 e guias EMC. Consulte os materiais técnicos da ICP DAS para detalhes de instalação e certificações.
Links úteis e posts técnicos no blog LRI: veja também artigos sobre integração SCADA e práticas de IIoT (https://blog.lri.com.br/integracao-scada) e estratégias de retrofit em equipamentos legados (https://blog.lri.com.br/iiot-na-industria). Esses conteúdos complementam a implementação prática.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: Se você está avaliando um retrofit ou integração IIoT, deixe sua dúvida nos comentários ou pergunte sobre o seu caso específico — nossa equipe técnica especializada em ICP DAS responderá com orientações aplicadas.
