Introdução
A placa de comunicação serial PCI universal 4 portas RS-422/485 da ICP DAS é uma solução de interface serial robusta para ambientes industriais, projetada para conectar múltiplos dispositivos seriais a servidores e PCs industriais. Desde integração a PLCs legados até gateways IIoT, esta placa assegura comunicação determinística em topologias diferenciais RS-422/RS-485. Neste artigo técnico, engenheiros de automação e integradores encontrarão especificações, procedimentos de instalação, detalhes de integração com SCADA/IIoT e recomendações de projeto. A palavra-chave principal — placa de comunicação serial PCI universal 4 portas RS-422/485 — e termos secundários como placa serial PCI, RS-422/RS-485, comunicação serial industrial e interface serial 4 portas aparecem desde o início para otimização semântica e relevância técnica.
A importância deste componente em projetos de automação industrial vem do fato de muitos equipamentos industriais mais antigos ainda dependerem de interfaces seriais diferenciais. A placa oferece isolamento galvânico, tolerância a ruído e múltiplas portas para consolidar conexões seriais em um único slot PCI, reduzindo custo e complexidade de cabeamento. Em aplicações críticas, o uso de placas como esta deve considerar normas de imunidade e emissões (por exemplo, IEC 61000-6-2 e IEC 61000-6-4) e testes ambientais (por exemplo, IEC 60068), garantindo operação confiável em indústrias de energia, água, transporte e manufatura.
Neste guia completo, abordaremos: descrição do produto, aplicações por setor, tabela técnica com especificações, requisitos de driver, guia de instalação passo a passo, integração com SCADA/IIoT, exemplos práticos, comparação com alternativas, e plano de ação para equipes técnicas e de compras. Ao final, convidamos você a comentar dúvidas práticas, pedir exemplos de mapeamento para seu projeto e solicitar cotação técnica. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
O que é placa de comunicação serial PCI universal 4 portas RS-422/485?

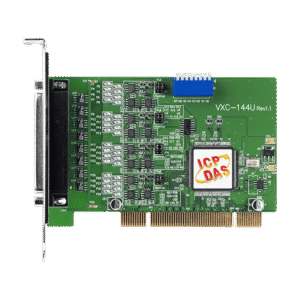

A placa de comunicação serial PCI universal 4 portas RS-422/485 é uma placa de expansão padrão PCI que disponibiliza quatro portas seriais diferenciais configuráveis em RS-422 ou RS-485. Seu propósito é oferecer interfaces físicas de comunicação para dispositivos industriais (RTUs, PLCs, inversores, medidores), permitindo alta imunidade a ruído e comunicação em longas distâncias via pares trançados. A compatibilidade com os modos RS-422 (full-duplex diferencial) e RS-485 (half-duplex multidrop) torna a placa versátil para múltiplas topologias.
Os protocolos tipicamente usados sobre essas camadas físicas incluem Modbus RTU, protocolos proprietários de fabricantes de instrumentação e protocolos legados de automação. A placa atua como conversor/ponte transparente entre portas seriais e o sistema host, expondo portas COM virtuais (ou dispositivos tty em Linux) para aplicações SCADA, drivers OPC e software de aquisição. Isso facilita integração com sistemas HMI/SCADA tradicionais e com camadas de aquisição em arquiteturas IIoT.
Para engenheiros, a placa representa um trade-off entre custo, robustez e facilidade de integração. Ao escolher uma solução, é importante avaliar taxa de transmissão suportada (baud rate), isolamento, compatibilidade de drivers com o sistema operacional alvo, e características mecânicas como dissipação térmica e requisitos de slot PCI. A ICP DAS costuma fornecer documentação técnica completa e suporte a drivers industriais, reduzindo riscos de implantação.
Resumo rápido das principais características
- 4 portas seriais configuráveis em RS-422 / RS-485; suporte a topologias multidrop.
- Interface PCI padrão para instalação em servidores/PCs industriais.
- Isolamento galvânico típico entre portas/host (ex.: 2.5 kVrms) para proteção contra loops de terra.
- Taxa de transmissão até 921.6 kbps ou 1 Mbps (dependendo do modelo).
- Drivers para Windows (Server/10/7) e suporte a Linux (COM virtual / tty).
- Terminação e biasing configuráveis (resistores de 120 Ω e resistores de pull-up/pull-down).
- Certificações e conformidade com normas de EMC industriais (IEC 61000-6-2 / IEC 61000-6-4) e RoHS.
- Ambiente de operação: faixa estendida de temperatura (ex.: -20 °C a +70 °C) em versões industriais.
Principais aplicações e setores atendidos por placa de comunicação serial PCI universal 4 portas RS-422/485
A placa é essencial em indústrias onde equipamentos legados seriais convivem com sistemas modernos. Em utilities (energia e água), ela conecta RTUs e medidores seriais a servidores de telemetria. Na manufatura, integra PLCs e controladores de máquinas para controle de produção e coleta de dados para MES. Em transporte e ferroviário, é usada para monitoramento e controle baseado em equipamentos seriais, aproveitando a robustez diferencial para comunicação em ambientes ruidosos.
Além disso, em projetos de retrofit e modernização, a placa facilita a consolidação de múltiplos canais seriais em um único servidor ou gateway IIoT, reduzindo complexidade de I/O distribuído. Setores de óleo & gás, automação predial e telecom também podem se beneficiar ao substituir adaptadores USB instáveis por uma solução PCI fixa e industrialmente qualificada.
Por fim, a placa é útil em aplicações de teste e bancada em laboratórios de P&D, onde a necessidade de múltiplas portas seriais determinísticas é comum. Sua instalação em servidores dedicados permite captura confiável de logs seriais e integração nativa com ferramentas de análise e SCADA, representando um componente-chave em arquiteturas de Indústria 4.0.
Casos de uso por setor
- Utilities / Energia: leitura de medidores e RTUs via Modbus RTU em topologias multidrop, sincronização de dados para sistemas EMS/SCADA.
- Fabricação / OEM: controle de máquinas, comunicação com sensores e drives que ainda utilizam portas seriais diferenciais.
- Transporte / Ferroviário: telemetria de subestações, painéis de controle e sensores distribuídos com alta imunidade a ruído.
- IIoT / Edge: consolidar portas seriais em gateways de borda para transformar dados seriais em pacotes MQTT/HTTP para a nuvem.
Benefícios operacionais por aplicação
- Confiabilidade: isolamento reduz riscos de danos por loops de terra, resultando em menor tempo de inatividade.
- Redução de custos: consolidação de canais diminui necessidade de múltiplos adaptadores e racks de E/S distribuídas.
- Retrofit simplificado: permite modernizar plantas mantendo dispositivos legados, acelerando projetos de digitalização.
- Melhor integração: compatibilidade com drivers e exposição de portas COM facilita integração com SCADA, OPC e software legado.
Especificações técnicas (tabela) do placa de comunicação serial PCI universal 4 portas RS-422/485
Tabela de especificações principais
| Campo | Especificação típica |
|---|---|
| Modelo | Placa PCI 4 portas RS-422/485 (ICP DAS) |
| Interfaces físicas | 4x portas seriais (DB9 / conector terminal, conforme modelo) |
| Níveis elétricos | RS-422 / RS-485 diferencial |
| Número de portas | 4 |
| Taxa de transmissão | Até 921.6 kbps / 1 Mbps (dependendo do modelo) |
| Isolamento | 2.5 kVrms (porta ↔ host), variação por modelo |
| Alimentação | Alimentação via slot PCI (5V/3.3V conforme padrão) |
| Consumo | Típico 300–700 mW por porta (modelo-dep.) |
| Dimensões | Padrão placa PCI full-height |
| Temp. de operação | -20 °C a +70 °C (industrial) |
| Certificações | EMC IEC 61000-6-2 / 61000-6-4, RoHS |
Detalhes elétricos e mecânicos
As portas RS-422/485 utilizam sinais diferenciais com transceptores capazes de suportar comprimentos de cabo de até 1.2 km (dependendo do baud rate). A terminação é normalmente feita com resistores de 120 Ω entre pares A/B e os cartões frequentemente oferecem jumpers/DIP para ativar terminação e resistores de bias (pull-up/pull-down) para garantir estados de linha definidos em RS-485 multidrop. Os conectores podem ser DB9 macho/fêmea ou blocos de terminais destacáveis, dependendo da versão.
Quanto ao slot PCI, a placa segue o padrão PCI 32-bit/33MHz (compatibilidade com slots PCI clássicos). Em gabinetes industriais comprimidos, verifique se há espaço para placa full-height e se a motherboard do sistema aceita múltiplas placas sem conflitos. Para dissipação, não são normalmente necessários dissipadores ativos, mas em ambientes quentes recomenda-se fluxo de ar adequado.
Requisitos de driver e compatibilidade de sistema
A ICP DAS provê drivers para sistemas Windows (Windows 7/10/Server) que mapeiam as portas para COMx virtuais e pacotes para Linux (módulos ttyS-like ou drivers proprietários). Em servidores modernos, confirme compatibilidade com drivers 64-bit e assinaturas digitais. Para integração com SCADA/OPC, as portas aparecem como COMs e são compatíveis com drivers Modbus RTU e bibliotecas seriais padrão. Sempre use drivers oficiais e atualizados do site do fornecedor para garantir estabilidade e segurança.
Importância, benefícios e diferenciais do produto placa de comunicação serial PCI universal 4 portas RS-422/485
Escolher uma placa PCI industrial da ICP DAS significa optar por suporte técnico especializado, documentação técnica detalhada e firmware/drivers mantidos. A robustez de projeto (isolamento, conformidade EMC) reduz a taxa de falhas e o MTBF, com valores típicos superiores a 100.000 horas em operação industrial. Além disso, a disponibilidade de versões com conectores para distribuição em painéis facilita manutenção e cabeamento organizado.
Do ponto de vista de integração, o suporte a terminação configurável e biasing simplifica a implementação em redes RS-485 multidrop, evitando ruído e colisões. A exposição de portas COM virtuais reduz a necessidade de reescrever software legado, acelerando a migração de projetos. Em aplicações IIoT, a placa permite que dados seriais legacy sejam encaminhados para gateways que realizam tradução para protocolos modernos (MQTT, OPC UA).
Em comparação com adaptadores USB-serial, a placa PCI oferece latência determinística e robustez mecânica/electromagnética superiores. Para servidores em racks e aplicações críticas, a fixação física por parafuso e o uso de slot PCI proporcionam confiabilidade adicional em cenários sujeitos a vibração e variação térmica.
Benefícios técnicos e operacionais
- Isolamento galvânico protege contra surtos e loops de terra.
- Tolerância a ruído por sinais diferenciais e filtros integrados reduz erros de comunicação.
- Múltiplas portas economizam slots e simplificam arquitetura de I/O.
- Suporte técnico e documentação da ICP DAS para ambientes industriais.
Diferenciais competitivos frente ao mercado
- Drivers industriais testados e updates regulares pela ICP DAS.
- Opcionalidade de conectores/terminação específicos para montagem em painel.
- Foco em compatibilidade com SCADA/IIoT e integração em projetos de retrofit.
- Disponibilidade de versões com faixa estendida de temperatura e certificações EMC industriais.
Para aplicações que exigem essa robustez, a série placa de comunicação serial PCI universal 4 portas RS-422/485 da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em: https://www.lri.com.br/comunicacao-de-dados/placa-de-comunicacao-serial-pci-universal-4-portas-rs-422485
Guia prático e aplicação: como instalar e usar placa de comunicação serial PCI universal 4 portas RS-422/485
Antes da instalação, planeje: confirme disponibilidade de slot PCI, verifique compatibilidade de OS e faça inventário de cabos (pares trançados blindados recomendados), resistores de terminação (120 Ω) e ferramentas. Verifique também se o gabinete está aterrado corretamente e avalie necessidade de filtros ou supressão de surtos para ambientes elétricos severos. Faça um checklist de segurança e backup do sistema antes de interromper o servidor.
Passo a passo físico: desligue o servidor e desconecte da alimentação. Abra o gabinete, localize um slot PCI livre e remova o escudo metálico correspondente no painel traseiro. Inserir a placa com firmeza, fixar com parafuso no painel e reinstalar tampa. Conectar cabos RS-422/485 aos terminais ou DB9 seguindo esquema de pinagem do manual (A/B, GND). Se usar terminação, ative jumpers/DIP na placa conforme topologia.
Na configuração de software, instale drivers oficiais da ICP DAS antes de ligar o sistema (ou imediatamente após o boot conforme instrução). Os drivers criarão portas COM virtuais em Windows ou dispositivos tty em Linux. Verifique no Device Manager (Windows) ou dmesg/ls /dev (Linux) a presença das portas, atribua parâmetros seriais (baud, parity, stop bits) e teste comunicação com ferramentas de terminal como PuTTY, RealTerm ou scripts de teste.
Testes de comunicação e validação
Valide com um loopback ou comendpoints conhecidos: envie frames Modbus RTU simples e confirme resposta; use análise de tráfego serial com sniffers para verificar timings. Teste em várias taxas de transmissão e comprimentos de cabo para confirmar integridade do sinal. Meça RCAs de erro (CRC) para garantir ausência de corrupção. Documente resultados e ajuste terminação/bias conforme necessário.
Troubleshooting: erros comuns e soluções rápidas
- Conflito de IRQ/recursos: em PCI clássico, revise BIOS e atualize drivers; altere recursos se necessário.
- Terminação incorreta: se comunicação falha em taxas altas ou longos cabos, verifique presença e posição da terminação de 120 Ω.
- Loop de terra: sintomas incluem ruídos intermitentes; implemente isolamento adicional ou revise aterramento.
- Cabos e conectores: use pares trançados blindados e conectores firmes; substitua cabos suspeitos.
Para mais detalhes de implementação e boas práticas de IIoT, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/ e veja guias de integração com SCADA em https://blog.lri.com.br/iiot
Integração com sistemas SCADA e IIoT para placa de comunicação serial PCI universal 4 portas RS-422/485
A integração com SCADA envolve mapear cada porta da placa para um canal lógico no servidor SCADA, configurando taxa de transmissão, paridade e timeout. Protocolos como Modbus RTU são comuns; portanto, configurar master/slave, endereçamento e tempo de resposta é crítico. Em sistemas Windows, o mapeamento COMx facilita a atribuição direta em muitos softwares SCADA e drivers OPC clássicos.
Para projetos IIoT, a placa atua na borda, conectando dispositivos seriais a gateways que convertem dados para protocolos modernos (MQTT, OPC UA). Recomendam-se práticas de segmentação de rede, uso de firewalls e TLS/DTLS nas conexões de borda para segurança dos dados. Considere também coletar métricas de saúde (errors/sec, buffer overruns) para monitoramento preditivo do canal serial.
Do ponto de vista de performance, ajuste parâmetros de timeout e reconexão para evitar bloqueios de threads em software de aquisição. Em arquiteturas com múltiplos fluxos seriais, use filas e buffers adequados no software de gateway para garantir throughput e evitar perda de frames em picos.
Protocolos e drivers suportados (Modbus, OPC, etc.)
- Modbus RTU: configuração de master/slave e timers.
- Drivers OPC Classic/UA: uso através de portas COM virtuais ou wrappers.
- Comunicação direta com bibliotecas seriais (libserial, pySerial) em Linux/Windows.
- Pacotes de terceiros para integração com plataformas SCADA (ver compatibilidade com seu fornecedor).
Configuração em SCADA e exemplos de mapeamento de tags
Mapeie cada endereço Modbus a tags do SCADA: ex., porta COM3, 9600 bps, Paridade = Even, Slave ID = 10 -> Tag: Energia/Medidor_10/PhaseA_Voltage. Garanta documentação clara de mapeamento e versionamento das configurações. Use simuladores seriais para validação antes da implantação em campo.
Conexão a gateways IIoT e segurança de dados
Ao encaminhar para gateways IIoT, implemente autenticação mútua, criptografia de transporte e segregação de VLANs. Armazene credenciais de forma segura e limite acessos por roles. A arquitetura deve prever failover e armazenamento local em caso de perda de conectividade com a nuvem.
Para aplicações que exigem integração pronta com servidores industriais, veja opções de hardware e serviços em https://www.lri.com.br/comunicacao-de-dados/
Exemplos práticos de uso com placa de comunicação serial PCI universal 4 portas RS-422/485
Exemplo 1 — Retrofit de painéis com PLCs seriais: substitua múltiplos adaptadores USB por uma placa PCI 4 portas instalada em servidor local de supervisão. Resultado: redução de latência, maior estabilidade e menos manutenção em campo.
Exemplo 2 — Aquisição de dados em subestações/energia: conecte medidores e relés via RS-485 em topologia multidrop, coletando tensão, corrente, alarms e status. As leituras periódicas via Modbus alimentam o SCADA com métricas de performance.
Exemplo 3 — Comunicação em linhas de produção: cada máquina com controladores seriais reporta status e KPIs para o servidor central. A placa fornece isolamento para cada canal, reduzindo interferência eletromagnética proveniente de inversores e motores.
Comparações com produtos similares da ICP DAS e alternativas do mercado
Ao comparar modelos ICP DAS, avalie número de portas, isolamento, presença de terminação/biasing, faixa de temperatura e suporte de drivers. Produtos concorrentes podem oferecer USB-to-serial ou placas PCIe; escolha conforme requisitos de latência, disponibilidade de slots e exigência de robustez. Placas USB tendem a ser menos indicadas em ambientes industriais sujeitos a desconexões e vibração.
Tabela comparativa (exemplo resumido):
| Modelo | Portas | Isolamento | Temp. Op. | Drivers |
|---|---|---|---|---|
| PCI 4-port RS-422/485 (ICP DAS) | 4 | 2.5 kVrms | -20 a +70 °C | Windows/Linux |
| USB 4-port industrial (concorrente) | 4 | opcional | 0 a +50 °C | Windows/Linux |
| PCIe high-speed (concorrente) | 8 | 1.5 kVrms | -20 a +60 °C | Windows |
Quando escolher placa de comunicação serial PCI universal 4 portas RS-422/485 vs outros modelos ICP DAS
Escolha esta placa quando precisar de uma solução econômica com 4 portas, isolamento forte e instalação em servidores com slot PCI. Se precisar de mais portas, faixa estendida de temperatura ou PCIe, considere outros modelos ICP DAS. Para aplicações móveis ou de campo com conectividade limitada, avalie gateways RS-485/IIoT.
Erros comuns e detalhes técnicos críticos ao comparar
Evite assumir que todas as placas oferecem o mesmo isolamento; verifique valores em Vrms. Confirme compatibilidade de drivers 64-bit e exigência de terminação/biasing. Verifique também a pinagem real dos conectores (DB9 vs terminal) para planejar cabeamento.
Conclusão
A placa de comunicação serial PCI universal 4 portas RS-422/485 da ICP DAS é uma solução comprovada para integrar dispositivos seriais em ambientes industriais, oferecendo isolamento, múltiplas portas e compatibilidade com drivers industriais. Sua adoção reduz complexidade de cabeamento, aumenta a confiabilidade e facilita a migração para arquiteturas IIoT e Indústria 4.0. Recomendamos que equipes técnicas realizem um teste em bancada (PoC) avaliando terminação, taxas de transmissão e comportamento em campo antes da implantação em larga escala.
Próximos passos: revise requisitos de slot e compatibilidade de drivers, execute um teste de comunicação com um conjunto representativo de equipamentos e solicite cotação técnica para versões com faixa estendida de temperatura ou conectores específicos. Para suporte e compra, consulte as páginas de produto e fale com os especialistas: https://www.lri.com.br/comunicacao-de-dados/placa-de-comunicacao-serial-pci-universal-4-portas-rs-422485 e explore outras soluções em https://www.lri.com.br/comunicacao-de-dados/
Incentivo a interação: tem um caso de uso específico? Deixe sua pergunta nos comentários — responderemos com exemplos de mapeamento de tags ou com um checklist de instalação adaptado ao seu projeto.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
