Introdução
placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) é um módulo I/O projetado para aquisições discretas seguras em ambientes industriais. Nesta análise técnica, abordo definição, arquitetura, aplicações em automação industrial e IIoT, especificações elétricas e mecânicas, integração SCADA/Cloud, boas práticas de instalação e comparação com alternativas ICP DAS. O texto usa termos como isolamento galvânico, MTBF, PFC e referências normativas para suportar decisões de engenharia.
O público alvo são engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos. Vou apresentar tabelas de especificações, listas de verificação, topologias de integração e estudos de caso práticos, sempre com foco em confiabilidade, segurança e ROI. Encorajo perguntas e comentários técnicos ao final para promover interação e apoio ao projeto.
Referências normativas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e IEC 60601-1 (quando aplicável a ambientes sensíveis) são citadas quando relevantes para seleção e certificação de soluções de I/O. Consulte também https://blog.lri.com.br/ para leituras complementares e orientações sobre integração.

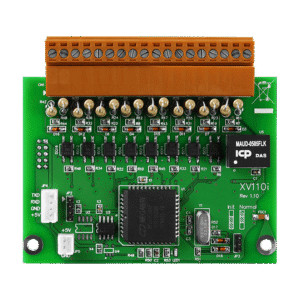

Introdução ao placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC): visão geral e conceito fundamental
Este tópico objetiva explicar o que é a placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) e por que é usada em sistemas industriais. Trata-se de um módulo DIN-rail que fornece 16 canais de entrada digital com isolamento galvânico entre campo e lógica, aceitando sinais no intervalo 3.5–50 VDC. O isolamento protege PLCs, gateways e controladores contra transientes, loops de terra e ruído EMI.
Em princípio de operação, cada entrada detecta níveis lógicos presenciais por meio de circuitos condicionadores e optoacopladores ou buffers de isolamento, garantindo imunidade a picos e filtros RC/Schmitt para debounce em muitas implementações. A taxa de resposta típica (edge detection) varia conforme o projeto, mas módulos ICP DAS costumam oferecer resposta na faixa de ms a dezenas de kHz, dependendo do uso.
Analogamente, pense no isolamento como uma ponte térmica elétrica: ele permite a transferência de informação sem um caminho direto de corrente indesejada, reduzindo risco e erros de medição. Isso é crucial em painéis de controle compartilhados, subestações e ambientes com motores e inversores.
O que é o placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC)? Definição técnica rápida
Objetivo: fornecer uma definição técnica curta para uso em especificações e consultas rápidas. É um módulo de I/O digital de 16 canais discretos, com isolamento galvânico por canal ou por grupo, projetado para receber sinais DC entre 3.5 VDC e 50 VDC e transmitir estados digitais ao barramento mestre (ex.: Modbus/Serial/Fieldbus).
O formato físico típico é montagem em trilho DIN 35 mm, com bornes de parafuso ou mola para terminação de campo, LEDs de status por canal e conector de comunicação para integração com controladores ICP DAS ou gateways. Em muitos modelos, há proteção contra sobretensão, supressão de transientes (TVS) e filtros RC nos canais.
Na prática, esse módulo facilita a expansão de entradas digitais sem necessidade de relés mecânicos, reduzindo consumo, espaço e pontos de falha. O design obedece recomendações de segurança EMC/EMS e, quando aplicável, normas de segurança elétrica.
Principais componentes e arquitetura do produto
Objetivo: identificar partes físicas e blocos funcionais para engenheiros e integradores. Elementos típicos incluem: bornes para 16 entradas, LED por canal, circuito de isolamento (optoacoplador/transformador óptico), placa de condicionamento (resistores/TVS/RC), conector de barramento e carcaça para trilho DIN.
Arquitetura lógica: cada entrada passa por condicionamento, detecção de nível, isolamento galvânico e taxa de leitura pelo controlador local ou por um conversor de protocolo. Em módulos com comunicação serial/Modbus, existe ainda um MCU que agrega estados e responde ao mestre. Em módulos com I2C/Backplane, compartilhamento de dados ocorre via bus interno.
A integração física com outros módulos ICP DAS é pensada para modularidade: módulos de expansão podem ser empilhados ou conectados via backplane, facilitando manutenção e troca sem interromper todo o sistema. Essa modularidade é um diferencial operacional para retrofit e expansão.
Principais aplicações e setores atendidos — entradas digitais isoladas em automação e controle
Objetivo: listar setores onde o módulo traz maior valor, ressaltando palavras-chave como entradas digitais isoladas e placa de expansão. Setores comuns: utilities (subestações), água e saneamento, manufatura (linhas de produção), energia eólica/solar, óleo & gás, e laboratórios de teste.
Em automação de subestações, a detecção de alarmes discretos (status de disjuntores, relés de proteção) exige isolamento para evitar influências de potenciais elevados. Em linhas de produção, sensores de presença e fim-de-curso requerem resposta rápida e imunidade a ruído. Em bancadas de ensaio, isolamento protege equipes e DUTs.
Em aplicações IIoT e Indústria 4.0, essas placas servem como pontos de telemetria discreta, alimentando gateways que expõem dados via MQTT ou OPC UA para análise preditiva e visualização em dashboards. Consulte estudos relacionados em https://blog.lri.com.br/iiot-implementacao e sobre protocolos em https://blog.lri.com.br/protocolos-industriais.
Setores industriais e casos típicos (indústria, energia, óleo & gás, água e saneamento)
Objetivo: descrever casos por setor e justificar seleção da placa. Em utilities: monitoramento de alarmes e status, com necessidade de isolamento por risco de surto. Em óleo & gás: deteção de válvulas e switches em áreas potencialmente agressivas — uso de módulos com proteção extra e certificações.
Na indústria automotiva/manufatura, detecção de presença, sensores de segurança e intertravamento usam entradas digitais isoladas para evitar ground loops que causam paradas. Em água e saneamento, sensores de nível e bombas controladas remotamente exigem robustez e compatibilidade com SCADA.
Cada caso real exige análise de ambiente (corrosão, EMI), distância de cabeamento e requisitos de segurança (por exemplo, aderência a normas locais e IEC), para selecionar embalagem e grau de proteção (IP) adequados.
Ambientes e requisitos de projeto (integração em painéis, retrofit, testes)
Objetivo: indicar restrições ambientais e de projeto. Instalação em painéis: considerar espaço DIN-rail, ventilação, dissipação térmica e organização de fiação para evitar acoplamento. Retrofit: compatibilidade com sistemas legacy e tensão de sinal (3.5–50 VDC) facilita adaptação.
Requisitos de EMC/EMI e aterramento adequados são imprescindíveis; utilizar filtros e separar cabos de potência dos cabos de sinal. Em bancadas de teste, preferir módulos com LED por canal e fácil troca para reduzir MTTR.
Documentar MTBF esperado e ciclo de vida ajuda na avaliação de ROI; muitos módulos ICP DAS reportam MTBF elevados e garantias comerciais — importante para especificação em projetos críticos.
Especificações técnicas do placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) (tabela de especificações)
Objetivo: apresentar especificações-chave em formato tabelado para consulta rápida. Abaixo tabelas com características elétricas, isolamento, dimensões e compatibilidade.
Tabela: características elétricas e de sinal
| Parâmetro | Valor típico |
|---|---|
| Tensão de entrada por canal | 3.5 – 50 VDC |
| Tipo de entrada | Entrada digital TTL/CMOS compatível (níveis adaptáveis) |
| Corrente de entrada | 2–8 mA (dependendo de resistor interno) |
| Taxa de resposta | 1 ms a 10 kHz (modelo-dependente) |
| Tipo de detecção | Nível/edge (configurável) |
| Proteções | TVS, supressão de surto, proteção contra inversão de polaridade |
Tabela: isolamento, dimensões e montagem
| Parâmetro | Valor |
|---|---|
| Isolamento galvânico | 2 kV a 4 kV (dependendo do modelo) |
| Distância de isolamento (creepage) | Conforme IEC: ≥ 3.5 mm típico |
| Montagem | Trilho DIN 35 mm |
| Dimensões | ~100–120 mm x 90 mm x 20–35 mm (varia por modelo) |
| Peso | 120–250 g |
| Fixação | Clip DIN com parafuso opcional |
Tabela: condições ambientais, certificações e compatibilidade
| Parâmetro | Valor |
|---|---|
| Temperatura de operação | -20 °C a +70 °C |
| Umidade relativa | 5–95% sem condensação |
| Certificações | CE, RoHS; modelos específicos: UL, ATEX (sob demanda) |
| Compatibilidade | Módulos ICP DAS (ADAM/DA/IO), gateways Modbus/RTU/TCP |
| Normas de segurança | Projeto alinhado a IEC/EN 62368-1 (quando aplicável) |
Importância, benefícios e diferenciais do produto
Objetivo: demonstrar razões técnicas e econômicas para escolher esta placa. Benefícios incluem proteção contra ruído, redução de downtime por isolação e capacidade de operar em ampla faixa de tensão (3.5–50 VDC), simplificando integração com diversos sensores e transmissores.
Isolamento galvânico reduz risco de danos em sistemas críticos e protege operadores, diminuindo custos com fiscalização e retrabalho. Em retrofit, a faixa ampla de tensão evita conversores externos; o resultado prático é redução de complexidade e custos de cabeamento.
Do ponto de vista de ROI, ganhos vêm de menor manutenção, diagnóstico mais rápido (LEDs por canal) e interoperabilidade com ecossistema ICP DAS, permitindo rollouts escaláveis e padronizados.
Benefícios operacionais e de segurança
Objetivo: apontar como isolamento e faixa de tensão protegem equipamentos e pessoal. O isolamento evita ground loops e limita correntes de fuga, reduzindo falhas indesejadas e riscos de choque. A faixa 3.5–50 V amplia compatibilidade com sensores industriais comuns.
Operacionalmente, LEDs por canal e diagnósticos permitem detecção rápida de falhas, reduzindo MTTR. Proteções internas contra transientes e sobrecorrente aumentam a tolerância a picos e reduzem trocas de módulos em campo.
Além disso, conformidade com normativas EMC/EMI e boas práticas de aterramento suportam requisitos de segurança funcional e certificação de sistemas críticos.
Diferenciais ICP DAS: qualidade, suporte e ecossistema entradas digitais isoladas
Objetivo: comparar atributos do fabricante e integração com módulos. ICP DAS oferece histórico de confiabilidade industrial, ferramentas de configuração, documentação técnica detalhada e suporte global. A disponibilidade de bibliotecas e drivers acelera integração com SCADA.
O ecossistema permite combinar entradas digitais com módulos analógicos, relés e gateways, formando arquiteturas padronizadas. Suporte técnico e atualizações de firmware facilitam ajustes durante a operação.
Por fim, a presença de programas de garantia e testes de qualidade (burn-in) aumenta confiança em ambientes críticos, reduzindo riscos de projeto.
Guia prático de instalação e uso do placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC)
Objetivo: fornecer passo a passo para instalação segura e eficiente. Antes de instalar, confirme tensão, isolamento requerido, e compatibilidade com o controlador. Reúna ferramentas: multímetro, alicates, chave de torque, manual do produto e EPI apropriado.
Desenergize painéis e siga checklist abaixo. Monte o módulo em trilho DIN com espaço para ventilação. Organize fiação conforme rotas separadas para potência e sinais, usando calhas quando possível.
Atualize firmware se aplicável e registre etiqueta com identificação do módulo e versão de firmware no painel para manutenção futura. Teste cada canal conforme procedimento descrito a seguir.
Preparação: verificação e checklist antes da instalação
Objetivo: lista de verificações pré-instalção para segurança. Checklist: confirmar faixa 3.5–50 VDC, verificar esquema de aterramento, identificar fontes de ruído próximas (inversores, motores), confirmar espaço DIN e ventilação.
Verificar polaridade e continuidade de cabos, testar inexistência de tensões residuais com multímetro, e ter à mão esquemas elétricos e documentos de conformidade (normas IEC aplicáveis). Use EPI e siga procedimentos de bloqueio/etiquetagem ao trabalhar.
Registrar parâmetros de projeto (tipo de sensor, distância de cabo, resistência de puxada) para facilitar troubleshooting e futuras expansões.
Passo a passo de fiação e terminação de entradas digitais
Objetivo: instrução clara de ligação, polaridade e proteções. Para entradas NPN/PNP: identifique polaridade e, se necessário, instale resistores de pull-up/pull-down externos conforme a configuração do módulo. Use terminais crimps e aperto com torque especificado.
Evitar conexões em série em entradas críticas; cada sensor deve ter terra referenciado adequadamente. Instalar supressão de surto (TVS) em campos longos e fusíveis onde necessário. Exemplo: sensor de proximidade 24 VDC conectado ao borne positivo; negativo em comum isolado conforme manual.
Documentar esquema de fiação e etiquetar cabos para manutenção. Em caso de ruído, adicionar filtros RC ou chokes simples nas linhas de sinal.
Configuração e teste inicial (LEDs, medições e validação)
Objetivo: validar conexões e interpretar sinais de status. Ligue o sistema e observe LEDs de alimentação e de canal: LEDs contínuos indicam estado estável; blink pode indicar comunicação ou falha. Use multímetro para confirmar níveis DC nos bornes.
Para diagnóstico avançado, utilize os registros do módulo via Modbus/RTU ou outro protocolo e compare estados lógicos com leituras físicas. Osciloscópio pode ajudar a verificar tempo de subida e ruído em aplicações de alta frequência.
Registrar leituras iniciais e criar plano de testes de aceitação com checklist (todos os canais respondendo, latência aceitável, ausência de erros de comunicação).
Manutenção preventiva e procedimentos de segurança
Objetivo: indicar cronograma de inspeção e segurança operacional. Inspeção visual semestral para sinais de aquecimento, conexões frouxas e corrosão. Medição de isolamento anual em ambientes agressivos. Limpeza com ar comprimido e sem solventes.
Para trabalho com circuito energizado: seguir procedimentos de lockout/tagout e usar EPI isolante; prefira trabalhar com circuito desenergizado. Substituição de módulos por módulos de mesmo part-number e firmware.
Documentar histórico de falhas e atualizações para orientar decisões de substituição e escalabilidade.
Integração com sistemas SCADA e IIoT — protocolos, drivers e entradas digitais isoladas
Objetivo: explicar caminhos de integração com arquiteturas SCADA/IIoT. Módulos ICP DAS já suportam integração por Modbus RTU/TCP, OPC (via gateway) e podem ser expostos a plataformas IIoT via MQTT por gateway intermediário. Drivers e bibliotecas facilitam exposição de pontos discretos.
Configurar endereçamento Modbus, mapeamento de registradores e polimento de dados (debounce, filtragem) no gateway evita leituras erráticas. Para IIoT, recomenda-se envio de eventos (edge) em vez de polling contínuo para reduzir latência e tráfego.
Segurança: use TLS entre gateways e cloud, autenticação de dispositivos e segmentação de rede (VLANs) para proteger dados e evitar compromissos em sistemas críticos.
Protocolos suportados e opções de comunicação (Modbus, OPC, MQTT)
Objetivo: listar protocolos e drivers típicos. Suporte nativo a Modbus RTU/TCP é comum; OPC UA pode ser implementado via gateways e historizadores. Para IIoT, MQTT com TLS é preferível para telemetria e alertas.
Drivers de fabricantes e SDKs permitem integração com SCADA populares (Ignition, Wonderware, Siemens) e bibliotecas para linguagens (C#, Python) facilitam automações customizadas. Verifique compatibilidade de CRC e formato de registrador ao integrar.
Para ambientes críticos, usar redundância de gateways e monitoramento de heartbeat para evitar perda de dados.
Arquitetura de integração: do campo à nuvem
Objetivo: apresentar topologia recomendada. Recomendação: I/O → gateway local (edge) → SCADA/Historian → IIoT/Cloud. O gateway realiza agregação, filtragem e segurança; o historian retém dados para análises preditivas.
Edge computing permite pré-processamento (ex.: eventos, agregação) reduzindo latência e custos de comunicação. Envia-se apenas eventos relevantes ou sumários para cloud, mantendo dados brutos localmente quando necessário por compliance.
Planeje roteiros de firmware, backups de configuração e políticas de atualização coordenadas para minimizar downtime.
Segurança, latência e boas práticas para IIoT
Objetivo: recomendar práticas para integridade e desempenho. Implantar TLS, autenticação mútua de certificados, segmentação de rede e monitoramento IDS/IPS. Evitar exposição direta dos módulos ao Internet; use VPNs ou gateways gerenciados.
Quantificar latência aceitável para alarmes críticos e projetar caminhos redundantes para sinais de segurança. Implementar QoS em redes industriais para priorizar tráfego de telemetria.
Auditar logs, atualizar firmwares e testar cenários de falha periodicamente para garantir resiliência.
Exemplos práticos de uso e estudos de caso
Objetivo: demonstrar aplicações com métricas e resultados esperados. Abaixo três casos: subestação, linha de produção e bancada de teste, cada um com arquitetura, ganhos e métricas.
Aplicação 1: Monitoramento de alarmes discretos em subestações
Objetivo: mostrar arquitetura e ganhos. Arquitetura típica: sensores -> placa de expansão (16 entradas) -> gateway Modbus RTU/TCP -> SCADA. Isolamento evita que surtos nas linhas de alta tensão afetem PLCs.
Ganho operacional: redução de alarmes falsos e MTTR menor em 30–50% devido a diagnósticos mais claros e isolamento por canal. Métricas: disponibilidade do sistema, tempo médio de reparo e taxa de falsos positivos.
Fiação tipicamente exige proteção contra surto e aterramento dedicado; recomenda-se teste de isolamento periódico.
Aplicação 2: Integração em linhas de produção para detecção de presença/falhas
Objetivo: demonstrar redução de downtime. Implementação: sensores fotoelétricos e chaves fim-de-curso conectados ao módulo; dados agregados no PLC e enviados ao MES. Resultado: detecção precoce de falhas mecânicas e redução de paradas não planejadas.
Métricas típicas: redução do downtime em 20–40%, menor custo de manutenção preditiva e melhoria no OEE. A lógica de debounce e filtragem implementada no gateway reduz contagens erráticas.
Treinamento de pessoal e documentação são essenciais para manutenção eficiente.
Aplicação 3: Teste e bancada de ensaio para dispositivos eletrônicos
Objetivo: uso em bancada com segurança e repetibilidade. O módulo permite controlar e monitorar 16 sinais de entrada em testes automatizados; isolamento protege DUTs e equipamentos de medição.
Exemplo: script de teste em Python que interroga canais via Modbus, registra eventos e compara com padrões. Ganho: automação do ciclo de teste, redução de erro humano e rastreabilidade dos resultados.
Para ensaios de alta velocidade, confirmar taxa de resposta e usar debounce configurável conforme necessidade.
Comparação técnica: placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) vs produtos similares ICP DAS e erros comuns
Objetivo: fornecer comparação objetiva e alertas sobre armadilhas de especificação. A seguir um comparativo resumido e checklist de erros comuns.
Comparativo rápido (tabela) com módulos ICP DAS alternativos
| Modelo | Canais | Isolamento | Faixa V | TTL/CMOS | Observações |
|---|---|---|---|---|---|
| Placa 16 entradas isoladas | 16 | 2–4 kV | 3.5–50 VDC | Compatível | Ideal para expansão modular |
| Módulo 8 entradas isoladas | 8 | 2 kV | 5–30 VDC | TTL | Menor footprint, menos canais |
| Módulo com relés | 16 | Óptico/Coil | 5–24 VDC | N/A | Isolamento por relé, ideal para atuação |
Erros comuns de projeto e operação (e como evitá-los)
Objetivo: listar falhas frequentes e soluções. Erros: ground loops (solução: isolamento adequado e uso de single-point grounding), leituras erráticas por ruído (solução: filtros RC, shield em cabos), sobrecorrente (fusíveis) e falta de documentação.
Evitar conectar cabos de potência próximos a cabos de sinal; usar separação física e filtros. Confirmar tensão de sensor e tipo (PNP/NPN) antes da ligação.
Testes de aceitação e validação em bancada reduzem risco de falha em campo.
Checklist de seleção: quando escolher esta placa vs outra solução
Objetivo: critérios práticos para seleção. Escolher esta placa quando precisar de 16 canais discretos com isolamento galvânico, ampla faixa 3.5–50 VDC, montagem DIN e integração com ecossistema ICP DAS. Optar por módulos menores se espaço ou número de canais forem limitados.
Considere certificações requeridas, temperatura de operação e necessidades de proteção (ATEX/ex-proof) para ambientes especiais. Compare MTBF, suporte e disponibilidade de firmware.
Conclusão e chamada para ação: solicite mais informações ou cotação
Objetivo: recapitular pontos-chave e incentivar ação. A placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) é solução robusta para aplicações industriais que exigem isolamento, flexibilidade de tensão e integração com SCADA/IIoT. Seus benefícios técnicos incluem proteção contra ground loops, compatibilidade ampla e diagnóstico facilitado.
Para aplicações que exigem essa robustez, a série placa de expansão com 16 entradas digitais isoladas (3.5–50 VDC) da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-com-16-entradas-digital-isoladas-3-5-50vdc. Outra opção de consulta a produtos e soluções ICP está disponível em https://www.lri.com.br/aquisicao-de-dados/.
Se precisar de suporte técnico ou cotação, envie dados do projeto (esquema elétrico, tipo de sensores, distâncias de cabo, requisitos ambientais). O time técnico pode ajudar a calcular MTBF estimado, recomendações de aterramento e plano de rollout.
H3 – Como solicitar suporte técnico ou orçar a solução
Objetivo: indicar documentos e informações para acelerar a cotação. Forneça: desenho do painel, lista de sinais com tensões, quantidade de canais, requisitos de redundância, certificações exigidas e prazo de entrega. Inclua contato de suporte e número de projeto.
Documentos úteis: datasheet da placa, esquemas de fiação, políticas de atualização de firmware e requisitos de comunicação (Modbus/OPC/MQTT). Anexar relatórios de ambiente (temperatura/umidade) acelera dimensionamento.
Para mais informações e conteúdos técnicos complementares, consulte: https://blog.lri.com.br/. Faça perguntas nos comentários abaixo — responderemos com dados e exemplos práticos.
Perspectivas futuras e resumo estratégico
Objetivo: apontar tendências e recomendações estratégicas. Espera-se maior integração com edge computing e analytics para reduzir dados enviados à nuvem e aumentar eficiência de manutenção preditiva. Módulos com telemetria nativa e segurança aprimorada serão mais demandados.
Recomendação: padronizar em um ecossistema (ex.: ICP DAS) facilita suporte, firmware e inventory management. Planejar rollouts modulados com pilotos reduz riscos e facilita ajustes.
Investir em treinamentos de equipe e em práticas de documentação e testes acelerará ROI e garantirá escalabilidade.
H3 – Evolução esperada: IIoT, análise de dados e automação preditiva
Objetivo: relacionar uso do módulo com tendências. Dados discretos enriquecerão modelos de machine learning para detecção de anomalias; indicadores como taxa de mudanças por minuto podem apontar desgaste mecânico.
Edge gateways realizarão pré-processamento, thresholding e envio seguro de eventos para Cloud, diminuindo latência e custos. Integração com historian e plataformas analíticas permitirá manutenção preditiva eficiente.
H3 – Recomendações estratégicas para implantação em larga escala
Objetivo: sugestões táticas para roll-out e padronização. Padronizar modelos, documentar firmware e criar templates de projeto reduz tempo de engenharia. Testar em piloto e automatizar testes de aceitação antes de roll-out completo.
Planejar inventário, peças sobressalentes e contratos de suporte para minimizar downtime. Use métricas (MTTR, disponibilidade, custo por ponto) para justificar investimentos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: comente abaixo suas dúvidas de integração, compartilhe requisitos de projeto e peça exemplos de scripts de teste; nossa equipe técnica responderá.
