Placa de Expansão 5 Entradas Digitais Isoladas e 6 Relés

Introdução

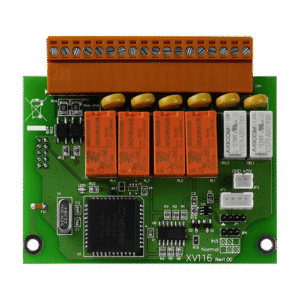

A placa de expansão ICP DAS com 5 entradas digitais isoladas e 6 saídas a relé é um módulo de I/O modular voltado para aquisição de dados e controle em ambientes industriais. Neste artigo técnico detalhado, abordarei o conceito, especificações, aplicações em automação, integração com SCADA e IIoT, além de guias de instalação e casos de uso. Usarei termos como entradas digitais isoladas, saídas a relé, MTBF, e normas relevantes (ex.: IEC/EN 62368-1) para garantir qualidade técnica e autoridade.

Para engenheiros de automação, integradores e compradores técnicos, este texto traz informações práticas para seleção e implementação do módulo ICP DAS, contemplando detalhes elétricos (isolamento canal-a-canal, níveis lógicos, proteção contra surtos) e critérios de projeto (densidade de E/S, latência, tolerância a ruído). A intenção é ajudar a decidir quando usar essa placa de expansão frente a outras opções de I/O distribuído e gateways IIoT. Pergunte, comente e compartilhe experiências ao final — sua interação enriquece o conteúdo.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao produto: O que é a placa de expansão ICP DAS?

A placa de expansão ICP DAS é um módulo compacto de aquisição de dados e controle que adiciona 5 entradas digitais isoladas e 6 saídas a relé a um sistema mestre (PLC, RTU, PC industrial). Ela atua como um bloco de E/S local, oferecendo isolamento elétrico entre canais para proteção contra transientes e laços de terra, reduzindo falhas por ruído e loops de corrente. Em termos práticos, resolve o problema de expandir I/O em locais distribuídos sem mudar a arquitetura do controlador principal.

Do ponto de vista funcional, esse módulo tipicamente se comunica via Modbus RTU sobre RS-485 ou outra interface serial/ethernet, permitindo mapeamento direto de registros para SCADA/PLC. A combinação de entradas digitais isoladas com saídas a relé é ideal para monitoramento de eventos (contatos secos, sensores) e acionamento de cargas AC/DC até correntes moderadas, com a vantagem do relé de manter a integridade do choque elétrico entre logic e carga.

No portfólio ICP DAS, este produto se posiciona como uma solução de média densidade de E/S para aplicações que exigem robustez e isolamento. Analogia: pense nesse módulo como um “tradutor” elétrico e lógico entre sensores/atuadores locais e o cérebro de controle remoto, garantindo que ruídos ou falhas locais não se propaguem ao sistema central.

Principais aplicações e setores atendidos pelo produto — placa de expansão ICP DAS 5 entradas digitais isoladas 6 saídas relé

A placa de expansão encontra aplicação em múltiplos setores, agregando valor por oferecer isolamento, comunicações padronizadas e facilidade de montagem em trilho DIN. Setores típicos incluem manufatura, utilities (água e energia), edifícios inteligentes, agronegócio e P&D. Em todos esses segmentos, os requisitos são semelhantes: confiabilidade, compatibilidade com SCADA e facilidade de manutenção.

Para industria e automação, a placa permite expansão de E/S em linhas de produção sem reconfigurar PLCs, suportando sinais de fim de curso, sensores de presença e comandos de segurança não críticos. Em utilities, é usada em controle de bombas, monitoramento de status de válvulas e alarmes, com telemetria para centros de controle. Em edifícios e instalações comerciais, serve para integrações de sistemas de acesso, alarmes e controle de iluminação.

A flexibilidade torna o módulo também apto para projetos IIoT: captura local de eventos com pré-processamento e envio para gateways ou nuvens. Em P&D, funciona bem em bancadas de testes por oferecer fácil reconfiguração de entradas/saídas e isolamento para proteger equipamentos sensíveis.

Aplicações industriais e automação de máquinas

Na automação de máquinas, as entradas digitais isoladas são ideais para ler sensores NPN/PNP, chaves fim de curso e contatos secos sem introduzir ruído no barramento do controlador. As saídas a relé permitem controlar contactores auxiliares, alarmes ou circuitos auxiliares com separação galvânica entre lógica e carga.

Um caso prático: em uma linha de embalagem, o módulo captura sensores de presença e libera um sinal de disparo para um atuador quando todas as condições estiverem atendidas. O isolamento protege o PLC de surtos causados por motores próximos, aumentando o MTBF do sistema.

Além disso, a latência de resposta e o tempo de comutação dos relés devem ser considerados no projeto; para sinais de alta frequência é preferível I/O transistor, mas para comandos de potência moderada o relé é uma solução robusta e previsível.

Sistemas de água, energia e infraestrutura

Em estações de tratamento de água, a placa permite lógica local para intertravamentos de bombas e alarmes de nível, com entradas digitais lendo boias e saídas relé acionando bombas ou válvulas. O isolamento é crucial para proteger a instrumentação de transientes em linhas de potência.

Na área de energia e subestações, o módulo pode atuar em telemetria de status (reles de proteção, chaves seccionadoras) e interface com RTUs via Modbus. Recomenda-se seguir normas aplicáveis de telecomunicações e EMC para ambientes com altos níveis de interferência eletromagnética.

Para infraestrutura crítica, garanta conformidade com requisitos de segurança e disponibilidade (SIL/IEC 61508 quando aplicável) e considere redundância na topologia de controle para elevar a confiabilidade do sistema.

Edifícios inteligentes e instalações comerciais

Em edifícios, a placa é usada para monitorar sinais de sensores de presença, status de portas e alarmes de incêndio (saídas relé para sinalização e sirenes). A separação elétrica evita que curtos ou ruídos em cargas de iluminação afetem os controladores centrais.

Integração com BMS (Building Management Systems) via Modbus facilita mapeamento de eventos e ações automatizadas, como desligamento parcial de circuitos ou acionamento de rotinas de emergência. O custo-benefício comparado a controladores especializados a torna atraente para retrofit de instalações.

Em aplicações comerciais, a durabilidade e certificações (EMC, segurança) são requisitos importantes — ver seção de certificações adiante.

Especificações técnicas do produto (tabela de parâmetros)

Abaixo uma tabela-resumo com os parâmetros essenciais da placa. Substitua pelos valores do datasheet oficial quando necessário para projeto final.

(Obs.: trocar pelos valores oficiais do datasheet ao redigir o artigo técnico final.)

Tabela-resumo de especificações (modelo de tabela para preenchimento)

Use o template acima como checklist de verificação técnica antes de implementar o módulo em campo. Inclua colunas adicionais em projetos críticos: MTBF estimado, categoria de sobretensão (IEC 60664), e certificações EMC (EN 61000-6-x). Documente também o tipo de relé (força, vida mecânica/elétrica) para cálculo de manutenção.

Ao projetar, confirme o rating de corrente de comutação dos relés contra cargas indutivas (motores, solenóides). Para cargas com PFC ativo ou fontes com alto fator de potência, avalie picos de corrente na comutação que podem reduzir a vida do contato.

Registre valores de isolamento e testes de hi-pot conforme normas (por exemplo IEC 60601-1 para aplicações médicas, quando aplicável) e considere que dispositivos industriais costumam seguir EN 62368-1 para segurança de equipamentos de TI/eletroeletrônicos.

Notas de certificação, ambiente e durabilidade

Procure por certificações de EMC (EN 61000) e segurança (IEC/EN 62368-1) no datasheet. Embora IEC 60601-1 seja voltada a equipamentos médicos, citá-la é útil quando há necessidade de compatibilidade em ambientes sensíveis. O IP rating (ex.: IP20 para áreas internas) define onde o módulo pode ser montado sem proteção adicional.

Sobre durabilidade, verifique o MTBF declarado pelo fabricante e a vida operacional dos relés (nº de operações mecânicas/eletrônicas). Use essa informação para políticas de manutenção preventiva e SLAs. Em ambientes com alta vibração ou variações de temperatura, utilize invólucros e montagem apropriada.

Adote testes de aceitação FAT/SAT (Factory/Site Acceptance Test) para validar parâmetros elétricos e lógicos e inclua registros de ensaios de isolamento elétrico e resistência de bornes.

Importância, benefícios e diferenciais do produto — placa de expansão ICP DAS

Escolher esta placa de expansão ICP DAS traz benefícios claros: isolação elétrica, facilidade de integração com SCADA, e custo-benefício em topologias distribuídas. O isolamento reduz ruídos, prevenindo falsos positivos em entradas digitais e protegendo equipamentos centrais contra surtos transientes.

A modularidade facilita expansão incremental de E/S sem troca do PLC, reduzindo CAPEX em retrofit. Além disso, o suporte a protocolos industriais consagrados e o design compatível com montagem DIN tornam a instalação rápida, padronizada e replicável em plantas.

Do ponto de vista de manutenção, relés com contatos substituíveis e diagnósticos simples (LEDs de canal, status de comunicação) reduzem downtime. Em comparação com blocos remotos sem isolamento adequado, o módulo ICP DAS oferece robustez superior em ambientes ruidosos.

Benefícios operacionais e de confiabilidade

Operacionalmente, a redução de falsos alarmes e menores intervenções manuais elevam a disponibilidade do sistema. A capacidade de isolar falhas locais impede que um evento em campo comprometa o controlador central, aumentando o MTBF geral do sistema.

A previsibilidade de comportamento dos relés e o uso de protocolos determinísticos em RS-485 favorecem sistemas com requisitos de latência moderada. Para aplicações críticas, combine com redundância de comunicação e rotinas de watchdog para detectar falhas.

Em termos de manutenção, relés industriais de boa qualidade oferecem vida útil alta; entretanto, planeje inspeções periódicas e substituição preditiva baseada em ciclos de operação.

Diferenciais de design e segurança elétrica

O design com isolamento canal a canal e supressão de ruído (filtros RC, TVS) é um diferencial para ambientes industriais. Proteções internas contra inversão de polaridade, sobrecorrente e supressão de transientes aumentam a robustez elétrica do módulo.

Considere também o dimensionamento térmico: dissipation e ventilação devem ser adequados; em painéis fechados verifique aumento de temperatura que pode impactar vida dos relés. O uso de bornes com torque especificado e travamento mecânico evita conexões soltas que geram falhas intermitentes.

Para projetos com requisitos de segurança funcional, combine com soluções certificadas (SIL) e follow-up de análise de risco para determinar onde o módulo é apropriado.

Guia prático de instalação e uso do produto

A instalação começa com verificação de pré-requisitos: tensão de alimentação correta (ex.: 12–24 VDC), referência de terra, e compatibilidade de nível lógico dos sensores. Tenha à mão ferramentas (multímetro, alicate, ferramenta de torque) e documentação (datasheet e diagrama de bornes).

Monte o módulo em trilho DIN, respeitando espaçamento para dissipação. Aconselha-se alimentação estabilizada com filtro e, quando aplicável, fonte com PFC para reduzir harmônicos. A conexão das entradas digitais isoladas deve observar polaridade e seleção sink/source se aplicável.

Finalize com configuração de comunicações (endereço Modbus, baudrate) e testes funcionais. Utilize utilitários ICP DAS para mapear registros e validar leitura/escrita de bits. Registre a configuração e backups das parametrizações.

Pré-requisitos e checklist antes da instalação

Checklist essencial:

• Verificar tensão e margem (ex.: 10–30 VDC).
• Medir continuidade e ausência de curto entre terra e barramentos.
• Conferir ratings dos relés em relação às cargas (corrente/indutância).
• Preparar documentação: diagrama elétrico, lista de tags/endereços.

Assegure que o painel tenha proteção contra sobretensões e disjuntores/ fusíveis adequados. Em sistemas com motores, inclua supressão e considerações sobre inrush current.

Confirme requisitos de certificação e ambiente (IP, temperatura) e, se necessário, instale em gabinete com condicionamento ambiental.

Instalação física e fiação segura

Siga estas práticas: use cabos trançados e blindados para sinais sensíveis; mantenha condutores de potência separados de cabos de sinais; aplique blindagem aterrada em um ponto. Torque dos bornes conforme especificado para evitar mau contato.

Ao ligar saídas relé para cargas indutivas, adicione supressão (varistores, snubbers) para proteger contatos. Para alimentação, utilize filtros de surto e diodos de proteção quando houver motores/solenóides conectados.

Sempre execute procedimento de energização gradual e verifique LEDs de status antes de colocar em operação. Em caso de falha inicial, desligue e revise conexões.

Configuração de comunicação e mapeamento de I/O

Configure o endereço Modbus e baudrate via dipswitch ou software conforme o modelo. Mapeie entradas digitais como coils/discrete inputs e saídas relé como coils no mapeamento Modbus para fácil leitura por SCADA/PLC.

Para minimização de latência, ajuste tamanho de pacotes e frequências de polling. Em sistemas com muitos módulos, agrupe leituras para reduzir overhead de comunicação e evite timeouts.

Use ferramentas ICP DAS para varredura e diagnóstico da rede. Documente tabela de mapeamento (tag, endereço Modbus, descrição) e integre ao DCS/SCADA com comentários de engenharia.

Testes, validação e comissionamento

Execute testes unitários: simule entradas digitais e verifique acionamento de relés; meça tempos de resposta; cheque níveis de isolamento com testes de hi-pot se aplicável. Realize FAT antes da entrega e SAT após instalação.

Valide rotinas de intertravamento e alarmes. Para cada tag crítica, defina limites, deadbands e condições de bloqueio. Teste comportamento em falha de comunicação (watchdog, fail-safe).

Documente resultados em relatório de comissionamento e inclua planos de contenção para falhas conhecidas. Registre firmware e versões de software usadas.

Manutenção preventiva e troubleshooting rápido

Rotina preventiva: inspeção visual, verificação de torque em bornes, teste de relés por ciclo, checagem de comunicações e atualização de firmware. Registre horas de operação para previsões de troca de relés.

Troubleshooting comum: LED indicador apagado (verificar alimentação), entradas com ruído (revisar aterramento e cabeamento), relé não comuta (verificar tensão de controle e integridade do contato). Use multímetro, osciloscópio e logs de comunicação para diagnóstico.

Mantenha peças sobressalentes críticas (relés, fusíveis) e um plano de contingência para substituição rápida em campo para reduzir MTTR.

Integração com sistemas SCADA e IIoT

A integração com SCADA é geralmente feita via Modbus RTU/TCP; para IIoT, pode-se usar gateways que convertem Modbus para MQTT ou OPC UA. Em ambos os cenários, mapeamento claro de tags e políticas de segurança são essenciais para garantir integridade dos dados.

Para IIoT, implante um gateway local que execute edge computing básico (filtragem, compressão, detecção de anomalias) antes de enviar para nuvem, reduzindo tráfego e latência. Considere uso de TLS/VPN para segurança de transporte dos dados críticos.

A latência e a frequência de leitura devem ser ajustadas conforme criticidade: eventos rápidos (detectados por entradas digitais) devem priorizar sinalização imediata por alarmes relé/local e envio de evento resumido ao SCADA/IIoT.

Protocolos suportados e mapeamento para SCADA (Modbus, OPC, MQTT)

Os módulos ICP DAS tipicamente suportam Modbus RTU sobre RS-485; gateways permitem Modbus TCP, OPC UA e MQTT. Para SCADA clássico, mapear entradas digitais como Discrete Inputs e saídas como Coils facilita integração.

Para IIoT, converta eventos em mensagens MQTT com payloads JSON; use tópicos organizados por site/equipamento/tag. Para históricos e trending, envie apenas mudanças significativas ou agregados para economizar banda.

Considere também integração com OPC UA para interoperabilidade em plantas com DCS modernos e para conformidade com padrões Indústria 4.0.

Boas práticas de rede, segurança e latência para IIoT

Implemente VLANs para separar tráfego de controle e IIoT; use VPNs e firewalls para acesso remoto; habilite autenticação forte e atualizações de firmware regulares. Minimize exposição direta à internet de módulos de campo.

Para reduzir latência, coloque gateways próximos aos módulos (edge) e configure QoS em switches para tráfego de controle. Evite polling excessivo; prefira notificações por exceção (event-driven).

Monitore saúde da rede e defina SLAs de comunicação. Em ambientes críticos, use caminhos redundantes e protocolos com failover.

Conectividade com gateways e coletores de dados

Gateways industriais convertem Modbus RTU para Modbus TCP, MQTT ou OPC UA; escolha conforme arquitetura. Coletores de dados (dataloggers) podem armazenar dados localmente e enviar em bursts para a nuvem.

Para aplicações com conectividade limitada, configure buffering e timestamps locais para garantir integridade temporal dos eventos. Escolha estratégias push (gateway envia) ou pull (SCADA lê) conforme restrições de rede.

Documente mapeamento e políticas de compressão/retentiva de dados no gateway para compliance e auditoria.

Exemplos práticos de uso do produto

A seguir, três estudos de caso curtos que ilustram implementação desde o protótipo até produção.

Caso 1: Monitoramento de máquina com alarmes por relé

Cenário: máquina de produção com sensores de sobretemperatura e porta aberta. A placa lê entradas digitais dos sensores e aciona relé para desligar circuitos auxiliares ou sinalizar alarme.

Configuração: entradas digitais mapeadas para sinais de segurança; relés configurados para atuar em lógica de falha segura; Modbus para notificação ao SCADA. Resultado: redução de tempos de parada por resposta automática e logging de eventos.

Caso 2: Controle de bombas em estação de água

Cenário: estação de bombeamento com 3 bombas. Use a placa para ler níveis (boias) e acionar relés para seleção de bomba e alarmes.

Sequência: leituras de nível -> lógica de alternância -> acionamento via relés -> feedback ao SCADA. Intertravamentos implementados localmente para segurança. Resultado: aumento de eficiência e menor intervenção manual.

Caso 3: Aquisição de eventos e sincronização com SCADA/IIoT

Cenário: monitoramento de falhas intermitentes em painéis de distribuição. A placa registra eventos digitais de curto pulso e sinaliza via Modbus ao gateway MQTT.

Configuração: edge processing agrupa eventos e envia pacotes resumidos para nuvem, com timestamps locais. Resultado: diagnóstico remoto rápido e redução no número de visitas de manutenção.

Comparação com produtos similares da ICP DAS e erros comuns

Compare o módulo com alternativas: blocos de E/S remotas com mais canais analógicos, módulos com relés de maior corrente, e gateways com features IIoT integradas. Critérios de comparação: número de E/S, isolamento, capacidade de corrente, interfaces e custo.

Tabela comparativa (exemplo):

Quando escolher esta placa vs outros módulos remotos ou I/O distribuído

Escolha esta placa quando precisar de mistura de entradas digitais isoladas e saídas a relé com isolamento robusto e montagem DIN. Para sinais de alta frequência use módulos transistor; para muitas entradas prefira módulos de maior densidade.

Fatores comerciais: custo por ponto, disponibilidade de peças sobressalentes e suporte local (LRI/ICP). Avalie também a necessidade de certificações específicas.

Erros comuns em projeto, instalação e configuração (e como evitar)

Erros frequentes: aterramento inadequado, alimentação fora da faixa, dimensionamento errado de relés para cargas indutivas, mapeamento Modbus incorreto. Evite-os com checklist, testes pré-posta e revisão de documentação.

Implemente procedimentos de FAT/SAT e mantenha backup das configurações. Treine equipes de operação e manutenção para reconhecer sinais de degradação de relés e problemas de comunicação.

Conclusão final e chamada para ação: Entre em contato / Solicite cotação

A placa de expansão ICP DAS com 5 entradas digitais isoladas e 6 saídas a relé é uma solução confiável para expandir I/O em sistemas industriais, utilities e edificações, oferecendo isolamento, facilidade de integração com SCADA e compatibilidade com estratégias IIoT. Seus diferenciais elétricos e operacionais reduzem riscos e custos de manutenção.

Para aplicações que exigem essa robustez, a série de módulos ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico e cotação para seu projeto: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-5-entradas-digital-isoladas-e-6-saidas-a-rele. Para alternativas e comparativos em aquisições de dados, visite também: https://www.lri.com.br/aquisicao-de-dados/.

Gostou do conteúdo? Pergunte sobre seu caso específico nos comentários e compartilhe sua experiência com integração SCADA ou IIoT. Para leitura complementar sobre protocolos e integração, veja artigos técnicos em https://blog.lri.com.br/modbus-em-automacao-industrial e https://blog.lri.com.br/iiot-e-seguranca.

Perspectivas futuras, aplicações específicas e resumo estratégico para o produto

Tendências como edge computing, OPC UA e integração nativa com plataformas IIoT tornam módulos de E/S cada vez mais relevantes como nós inteligentes de campo. O próximo passo estratégico é combinar módulos ICP DAS com gateways que façam agregação e segurança, reduzindo tráfego e habilitando análises em tempo real.

Para projetos futuros, recomenda-se arquitetura híbrida: I/O distribuído com processamento local (edge) e integração com nuvem para analytics. Invista em padronização de tags, segurança em camadas (VLAN, VPN, TLS) e testes de cibersegurança.

Resumo estratégico: use a placa para expansão de E/S onde isolamento e confiabilidade são essenciais; combine com gateways IIoT para modernização incremental. Para projetos específicos, solicite avaliação técnica detalhada com dados de carga, topologia e requisitos de disponibilidade.

Incentivo final: comente abaixo com seu desafio de I/O ou deixe dúvidas técnicas — respondo com sugestões práticas e checklist para seu projeto.
