Introdução
A Placa de Expansão Analógica da ICP DAS é um módulo de aquisição de sinais que amplia as capacidades de I/O de controladores e PCs industriais, suportando a aquisição de tensão, sinalização digital e controle local com isolamento galvanico. Neste artigo técnico vou detalhar sua aplicação em aquisição de dados, integração com SCADA/IIoT, especificações elétricas e recomendações de engenharia. Desde requisitos de isolamento até integração de protocolos, cobriremos o que engenheiros de automação, integradores e compradores técnicos precisam saber.
Trata‑se de um componente crítico em arquiteturas distribuídas de aquisição de dados, onde precisão, ruído, isolamento e conformidade com normas EMC/segurança são determinantes para confiabilidade. Vou abordar conceitos como resolução ADC, isolamento por canal, MTBF, PFC (quando aplicável à fonte de alimentação do módulo) e normas relevantes (ex.: IEC/EN 62368‑1, IEC 61000), contextualizando decisões de projeto e operação.
O objetivo é transformar o conteúdo em referência técnica: especificações em tabela, notas de engenharia, guia prático de instalação, integração com SCADA/IIoT e cases de aplicação. Incentivo que você comente dúvidas e cenários específicos ao final — suas perguntas ajudam a enriquecer o conteúdo para outros profissionais.

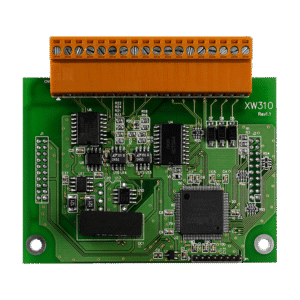

O que é Placa de Expansão Analógica da ICP DAS e por que importa
A Placa de Expansão Analógica da ICP DAS é um módulo que fornece canais de entrada analógica (tensão/corrente), saídas analógicas e I/O digitais adicionais para sistemas de controle baseados em PLCs, PACs ou computadores industriais. Funciona como um front‑end de aquisição, condicionando sinais, realizando amostragem por ADC de alta resolução e entregando dados ao barramento do host ou rack. Em automação, esse tipo de placa é o elo entre sensores de campo e a camada de supervisão.
A importância vem de três vetores técnicos: precisão (resolução e exatidão), imunidade a ruído/isolamento (essencial em ambientes industriais com transientes conforme IEC 61000‑4‑4/5) e integração (protocolos e drivers para SCADA/IIoT). Analogia prática: a placa é para sinais analógicos o que um filtro de qualidade e um conversor confiável são para um sistema de medição — sem ela, leituras perdem validade e ações de controle podem falhar.
Para projetistas é crucial verificar compatibilidade elétrica (faixas de tensão, impedância de entrada), requisitos ambientais (temperatura, EMC) e certificações. Normas como IEC/EN 62368‑1 orientam segurança elétrica e ensaios, enquanto IEC 61000 trata de imunidade/emi; para aplicações em instrumentação médica ou laboratoriais, considerar IEC 60601‑1 e IEC 61010 conforme o caso.
Principais aplicações e setores atendidos pela Placa de Expansão Analógica da ICP DAS
Placas de expansão analógica são amplamente usadas em manufatura, utilities (água, saneamento, energia), HVAC, food & beverage e laboratórios. Em linhas de produção, elas monitoram sensores de torque, temperatura e tensão para garantir qualidade. Em utilities, servem para leitura de medidores remotos, níveis de tanques e sensores de corrente/voltagem para proteção e telemetria.
Na indústria de energia, esse hardware integra medições analógicas de transformadores, sinais de medição de campo e entradas para proteção e automação subestação. Em aplicações IIoT, os módulos alimentam pipelines analíticos com dados acurados, permitindo prognósticos via machine learning. Em HVAC e food & beverage, garantem rastreabilidade e controle fino de variáveis críticas como temperatura, fluxo e pH.
Setores regulados exigem rastreabilidade, calibração e conformidade. A placa tipicamente facilita esses requisitos por meio de canais separados, isolamento por canal e suporte a calibração por software. Ao mapear aplicações, considere também as exigências de SIL/segurança funcional e tempos de resposta para controle em malha fechada.
Exemplos de aplicação por setor
- Indústria automobilística: aquisição de tensões de sensores de bancada e ensaios de durabilidade para controle de qualidade. A placa fornece precisão e amostragem sincronizada para ensaios.
- Utilities (Água/Esgoto): monitoramento de nível e pressão em tanques com entradas de tensão 0–10 V e sinalização digital para bombas e válvulas. Automação reduz custos de operação.
- Energy/Power: monitoramento de tensão/curente secundária de transformadores e encaminhamento de alarmes via Modbus ou OPC UA para SCADA.
Em cada exemplo, a placa age tanto como sensor front‑end quanto como gateway para o sistema de supervisão, reduzindo custos de cabeamento e complexidade de I/O dos controladores principais.
Requisitos operacionais por aplicação
Para selecionar modelo adequado verifique: faixa de sinal (±10 V, 0–10 V, 4–20 mA), resolução necessária (12/16/24 bits), isolamento por canal (comuns 1 kV–3 kV), e taxa de amostragem (por canal) compatível com a dinâmica do processo. Temperatura de operação típica varia de −20 °C a +70 °C; ambientes extremos requerem especificações estendidas.
Outros requisitos: proteção contra transientes (surge, EFT conforme IEC 61000‑4‑5/4‑4), filtros anti‑aliasing, e possibilidade de excitação para ponte/balancim em aplicações de strain gauge. Em aplicações IIoT/SCADA, considere robustez do protocolo (Modbus TCP, OPC UA) e suporte a sincronização de tempo para correlacionar eventos.
Documente ainda exigências de manutenção: periodicidade de calibração, critérios de aceitação e MTBF esperado (muitos módulos ICP DAS informam MTBF em dezenas de milhares de horas), além de procedimentos de backup de configuração.
Especificações técnicas
Apresento uma tabela resumo com parâmetros típicos de uma placa de expansão analógica ICP DAS com 4 entradas de tensão, 2 saídas analógicas e I/O digital conforme link de produto indicado.
Tabela de especificações técnicas sugerida
| Parâmetro | Valor típico | Unidade | Observações |
|---|---|---|---|
| Tipo de entradas | Tensão (±10 V / 0–10 V) | — | Selecionável por jumpers |
| Nº de canais analógicos | 4 entradas, 2 saídas | canais | Entradas multiplexadas/isoladas |
| Resolução | 16 bits | bits | ADC SAR ou delta‑sigma |
| Faixa de tensão de entrada | ±10 V, 0–10 V | V | Entrada diferencial possível |
| Precisão | ±0.1% FS | % | Inclui linearidade e offset |
| Tempo de aquisição | 10–100 ms por canal | ms | Dependente do modo de leitura |
| Isolamento | 2.5 kV | VDC | Entre canal e sistema (galvânico) |
| Entradas digitais | 3 | canais | TTL/CMOS |
| Saídas digitais | 3 | canais | Relé ou transistor, ver modelo |
| Alimentação | 10–30 VDC | VDC | Fonte com PFC recomendada para racks |
| Consumo | 1.5 W | W | Valor típico |
| Temperatura de operação | −20 a +70 | °C | Versões estendidas disponíveis |
| Certificações | CE, RoHS, EMC IEC 61000 | — | Segurança conforme IEC/EN 62368‑1 |
| Dimensões/encaixe | DIN‑rail / cartão | mm | Form factor para racks ICP DAS |
| Comunicação | Bus local / host interface | — | Dependente do controlador host |
Notas de engenharia e limites operacionais
- Tolerâncias: precisão indicada é com temperatura estável; drift térmico pode adicionar erro, ver folha de dados para coeficiente de temperatura.
- Calibração: recomenda‑se calibração anual em ambientes industriais. Alguns modelos suportam calibração por software com coeficientes armazenados na EEPROM.
- Proteções: use supressão de transientes (TVS, varistores) em entradas sujeitas a descargas. Para sensores 4‑20 mA, use resistores de shunt calibrados e aterramento em estrela para evitar loops de terra.
- Limitações: multiplexação reduz taxa de amostragem por canal; para aquisição síncrona de alta velocidade prefira módulos com ADC por canal. Isolamento tem limitações de tensão momentânea; siga distâncias de fuga/isolamento conforme IEC.
Importância, benefícios e diferenciais do Placa de Expansão Analógica da ICP DAS
A placa entrega benefícios em precisão, escalabilidade e robustez para plantas industriais. Com isolamento por canal, reduz o risco de propagação de falhas e loops de terra, aumentando confiabilidade das leituras. Isso traduz-se em decisões de controle mais assertivas e economia em manutenção corretiva.
Do ponto de vista operacional, os ganhos incluem menor tempo de comissionamento (drivers e SDKs ICP DAS são amplamente suportados), maior compatibilidade com racks e sistemas existentes e facilidade de substituição em campo. Economicamente, a modularidade permite escalonar a solução em etapas, otimizando CAPEX.
Diferenciais de projeto da ICP DAS incluem suporte técnico global, documentação detalhada, e certificações EMC/segurança que facilitam homologação em plantas industriais. Além disso, integração nativa com protocolos comuns acelera rollout em projetos IIoT e Indústria 4.0.
Benefícios técnicos e operacionais
- Precisão e estabilidade: ADCs de alta resolução e calibração armazenada.
- Isolamento e segurança: proteção de sistemas críticos contra falhas.
- Escalabilidade: fácil expansão de I/O sem reengenharia extensa de controladores.
- Integração: drivers, APIs e compatibilidade com Modbus/OPC UA.
Diferenciais frente ao mercado
ICP DAS oferece uma linha consistente com opções de form factor para DIN‑rail, módulos por canal e suporte a protocolos industriais. O ecossistema de módulos permite combinar entradas analógicas com módulos de contadores, RTD ou comunicações, reduzindo necessidade de múltiplos fornecedores.
Para aplicações que exigem essa robustez, a série de placas de expansão analógica da ICP DAS é a solução ideal. Confira as especificações completas e opções de configuração na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-analogica-tensao-4-entradas-e-2-saidas-digital-3-entradas-e-3-saidas. Para outras necessidades de aquisição e condições ambientais, consulte também as opções em https://www.lri.com.br/aquisicao-de-dados.
Guia prático de instalação e uso: Como instalar e usar a placa passo a passo
A preparação pré‑instalação inclui verificar compatibilidade de tensão de alimentação, fazer inventário de ferramentas (chaves, multímetro, pinça amperimétrica) e reunir documentação: datasheet, manual de instalação e diagrama de pinos. Confirme também requisitos de calibração e MTBF presentes na folha de dados.
Montagem física: fixe a placa em trilho DIN ou slot do rack conforme indicado, mantendo distâncias para dissipação térmica. Ao conectar sensores, siga diagramas de entrada (diferencial vs. single‑ended) e evite longos cabos não blindados; utilize pares trançados blindados e rotas separadas para potência e sinais analógicos.
Configuração de software: instale drivers/SDK ICP DAS no host, configure endereçamento e parâmetros de aquisição (taxa, ganho, filtros). Realize calibração de zero e span quando necessário. Documente as configurações e faça backup da configuração do módulo.
Pré‑requisitos e verificação antes da instalação
- Segurança: desligar alimentação durante fiação; cumprir procedimentos NR‑10 (Brasil) para instalações elétricas.
- Compatibilidade: verificar voltagem de alimentação (10–30 VDC), consumo e espaço físico.
- Ferramentas: multímetro, fonte de bancada para testes, instrumentos de comunicação (pc com software SCADA/Modbus).
Instalação física e elétrica (passo a passo)
- Fixar módulo em trilho DIN; garantir ventilação.
- Conectar alimentação ao bornes apropriados, observar polaridade e proteção contra inversão.
- Fazer fiação dos sensores com cabo trançado blindado; conectar blindagem no fim de sinal próximo ao módulo.
- Implementar aterramento em estrela para painel; evitar loops de terra com outras partes do sistema.
Configuração de software e comunicação
Instale utilitários ICP DAS e configure parâmetros de comunicação (baud, parity para Modbus RTU; IP e porta para Modbus TCP). Mapear canais no SCADA como tags com escala física (converter ADC counts para unidade engenharia). Para validação, execute leituras estáticas com fonte de referência e compare com multímetro calibrado.
Testes, calibração e validação de leitura
Execute testes de injeção: aplique sinais de referência em 0%, 50% e 100% da faixa e verifique linearidade. Use análise de ruído para avaliar SNR e documente drift em função de temperatura. Estabeleça critérios de aceitação: erro final menor que especificação do fabricante, repetibilidade adequada e ausência de pulsos transientes.
Integração com sistemas SCADA e IIoT (inclua Placa de Expansão Analógica da ICP DAS)
A integração exige mapeamento de tags, definição de taxa de amostragem e políticas de alarme. Protocolos comuns como Modbus RTU/TCP e OPC UA são frequentemente suportados; para ambientes IIoT, use gateways para transformação de dados em MQTT/REST. Garanta sincronização de tempo para correlação de eventos.
Ao projetar fluxo de dados para nuvem analítica, implemente pré‑processamento no edge (filtragem, compressão e detecção de anomalias) para reduzir tráfego e preservar qualidade de dados. A placa alimenta o sistema com leituras confiáveis; a camada de software agrega contexto, metadados e segurança.
Segurança de rede é crítica: segmente a rede de controle, adote VPN para acesso remoto, implemente firewalls e mantenha firmware atualizado. Controle de identidade e autorização para leitura/escrita de tags evita modificação indevida de parâmetros críticos.
Protocolos e métodos de integração (Modbus/OPC/REST/etc.)
- Modbus RTU/TCP: mapeamento de registros e offsets; cuidado com endereçamento e limites de throughput.
- OPC UA: modelagem de informação mais rica, ideal para integração complexa com contextualização.
- MQTT/REST: via gateways IIoT para envio para cloud; use TLS e autenticação baseada em token.
Exemplo prático de integração com SCADA
- Conectar módulo à rede Modbus TCP e atribuir IP fixo.
- No SCADA, criar dispositivo Modbus com endereço e mapa de registros conforme datasheet.
- Mapear tags: definir escala física, alarmes (threshold) e historização.
- Testar leituras e alarme enviando sinais de teste e validando logs.
Boas práticas de rede e segurança IIoT
- Segmentar VLANs por função (OT/IT) e usar gateways de protocolo.
- Atualizar firmware via repositório controlado; manter lista de controle de versões.
- Criptografar canais de comunicação e auditar logs de acesso.
Exemplos práticos de uso e cases de aplicação
Case 1 — Monitoramento de tanques com entradas analógicas: arquitetura inclui sensores de nível com saída 4–20 mA, conversão em tensão pelo shunt na placa, mapeamento no SCADA e lógica de bombas. Resultado: redução de transbordamentos em 90% e economia de energia pelo controle por demanda.
Case 2 — Controle discreto combinado: sistema de mistura em food & beverage onde a placa lê temperaturas e controla válvulas por saídas digitais, sincronizando dados com MES para rastreabilidade. Benefício: conformidade HACCP e redução de perda de lote.
Em ambos os casos, a medição confiável e isolamento elétrico reduziram falsos alarmes e manutenção. A integração com IIoT permitiu análises preditivas e otimização de processos.
Diagramas de conexão e fluxos de sinal
Diagramas típicos incluem: sensores → cabeamento blindado → placa de expansão → concentrador/gateway → SCADA/IIoT. Para sinais críticos, inclua supressão de transientes, filtros RC e monitoramento de integridade de cabo. Mapear fluxos de sinal ajuda a identificar pontos de falha e otimizar rotas de cabeamento.
Comparações com produtos similares da ICP DAS e erros comuns
Comparando com módulos ICP DAS correlatos, diferenças residem em: número de canais, resolução ADC, isolamento por canal e capacidade de excitação. Alguns módulos oferecem entradas RTD/TC integradas; outros priorizam alta taxa de amostragem. Selecione modelo conforme criticidade da aplicação.
Erros comuns: fiação inadequada (ligar single‑ended quando precisa de diferencial), ausência de aterramento correto, saturação por sinais fora de faixa e não calibrar após instalação. Essas falhas geram leituras erráticas e diagnósticos falsos.
Critérios para escolha: qual faixa de sinal e resolução é necessária? Precisa de isolamento por canal? Qual a taxa de amostragem? Haverá integração via Modbus ou OPC UA? Responda essas perguntas para reduzir risco de retrabalho.
Comparação técnica com módulos ICP DAS similares
| Modelo | Canais Ai/Ao | Resolução | Isolamento | Form factor |
|---|---|---|---|---|
| Placa A (exemplo) | 4 Ai / 2 Ao | 16 bits | 2.5 kV | DIN‑rail |
| Placa B | 8 Ai | 24 bits | 3.0 kV | Rack modular |
| Placa C | 4 Ai + RTD | 16 bits | 2.5 kV | Cartão plug‑in |
Erros comuns na instalação e operação (e como evitá‑los)
- Fazer referência de terra incorreta → solução: aterramento em estrela e isolamento.
- Usar cabos sem blindagem → solução: pares trançados blindados com conexão de blindagem adequada.
- Ignorar limites de faixa → solução: proteger entradas com fusíveis e TVS.
Conclusão
A Placa de Expansão Analógica da ICP DAS é uma peça chave para arquiteturas de aquisição confiáveis e escaláveis em automação industrial, utilities e aplicações IIoT. Com isolamento, precisão e suporte a protocolos industriais, ela reduz risco operacional e acelera integração com SCADA e plataformas analíticas. Para projetos de modernização e expansão de I/O, sua modularidade e suporte técnico tornam a seleção uma escolha estratégica.
Entre em contato com a equipe técnica para especificações detalhadas, disponibilidade e opções de customização. Para aplicações que exigem essa robustez, a série de placas de expansão analógica da ICP DAS é a solução ideal. Confira as especificações completas: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-analogica-tensao-4-entradas-e-2-saidas-digital-3-entradas-e-3-saidas.
