Introdução — Visão geral do placa de relé 24 canais 12V

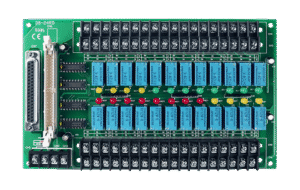

A placa de relé 24 canais 12V da ICP DAS é um módulo de aquisição e atuação focado em controle de cargas digitais com alta densidade de canais, isolamento galvânico e compatibilidade com sistemas de automação industrial. Neste artigo técnico você encontrará a descrição arquitetural do hardware, principais características elétricas e mecânicas, e instruções práticas de integração com SCADA/IIoT. A palavra-chave principal (placa de relé 24 canais 12V) e termos secundários como ICP DAS, placa de relés, aquisção de dados aparecem já neste parágrafo para otimizar busca e contextualizar o leitor.
O módulo tipicamente integra 24 relés eletromecânicos (ou opções de SSR conforme variante), drivers de saída em transistor para acionamento a 12 VDC, opto-isoladores para proteção do barramento de controle e conectividade para barramentos industriais como Modbus RTU/ASCII/DCON. A arquitetura padrão contempla uma alimentação auxiliar isolada, blocos de terminais removíveis e indicadores por canal (LEDs) para diagnóstico local rápido. Referências a parâmetros-chave como MTBF, tempo de comutação, isolamento e corrente máxima por canal serão detalhadas adiante.
Este sectiono fornece o panorama inicial para decidir se o equipamento é adequado ao seu projeto. Para avaliação rápida das especificações consulte a ficha técnica oficial ou compare modelos na página de produto. Para aplicações que exigem essa robustez, a série placa de relé 24 canais 12V da ICP DAS é a solução ideal. Confira as especificações no produto: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-12v-inclui-ca-3710. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo placa de relé 24 canais 12V
Nesta seção você encontrará um mapa de uso por setor, com motivos técnicos para adoção em cada caso e termos aplicáveis como automação industrial, IIoT, SCADA e aquisicao de dados. A placa atende necessidades onde existe grande número de atuações digitais com requisitos de isolamento, densidade e manutenção simples.
No setor industrial e linhas de produção, a placa é usada para comutar válvulas, solenóides, e acionamentos de bombas de pequeno porte. Os motivos técnicos incluem a alta densidade de canais para painéis compactos, isolamento galvânico para proteger PLCs/RTUs e tempos de comutação compatíveis com lógicas discretas de controle. Em utilities e estações de tratamento de água, o controle de bombas, válvulas e supervisão de economias de energia são cenários típicos.
Em edifícios inteligentes, HVAC e automação predial, a placa de relé 24 canais 12V permite cenários de controle de iluminação, cortinas e sistemas de climatização integrados a BMS. Em projetos de subestações auxiliares e geração distribuída a capacidade de integração com SCADA/IIoT e políticas de segurança evita operações indevidas e facilita diagnósticos remotos. Para estudos de caso e guias de integração, veja nossos artigos sobre Modbus e aquisição de dados: https://blog.lri.com.br/guia-de-modbus-para-industria e https://blog.lri.com.br/como-escolher-modulos-de-entreda-saida. Acesse a página do produto para avaliar compatibilidade: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-12v-inclui-ca-3710.
Especificações técnicas detalhadas do placa de relé 24 canais 12V
A seguir apresentamos a lista completa e uma tabela consolidada das especificações técnicas que engenheiros devem avaliar: canais, tipo de relé, corrente máxima, isolamento, tempo de comutação, consumo e certificações. Essa seção é essencial para dimensionamento elétrico e seleção de proteção e detecção de falhas.
As especificações típicas incluem: 24 canais, relé eletromecânico ou SSR dependendo do SKU; tensão de acionamento 12 VDC; corrente máxima por canal tipicamente 5 A (resistiva) ou até 3 A para cargas indutivas; isolamento entre canais e lógica >1500 Vrms; tempo de comutação na ordem de 5–20 ms; indicadores LED por canal; temperatura operacional -20 a +70 °C. MTBF e vida mecânica (ciclos) são fornecidos na ficha técnica para cálculo de manutenção preventiva.
Para consulta rápida, veja a tabela técnica resumida abaixo e a versão em CSV para indexação técnica. Para dimensões, diagrama de pinos e o diagrama elétrico para instalação, faça download da ficha técnica no link do produto: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-12v-inclui-ca-3710.
Tabela técnica resumida (recomendado)
HTML:
CampoValor típico
Canal24
Tipo de reléRelé eletromecânico / SSR (variante)
Tensão de alimentação12 VDC (alimentação de relés), +24 VDC lógica opcional
Corrente máxima por canal5 A resistiva / 3 A indutiva
Isolamento≥1500 Vrms galvânico
Tempo de comutação5–20 ms
ConsumoDepende do número de relés energizados (ex.: 20 mA por bobina a 12 V)
DimensõesEx.: 160 x 100 x 30 mm (varia por modelo)
Temp. operação-20 a +70 °C
CertificaçõesCE, RoHS; conformidade eletromagnética IEC/EN
MTBF>100,000 horas (dependente de carga)
CSV (para
