Introdução
A placa relé 24 canais da ICP DAS é uma solução compacta e robusta projetada para aplicações de automação industrial, aquisição de dados e integração com SCADA/IIoT, operando tipicamente com trilho DIN 24 V e podendo ser equipada com o acessório ICP DAS CA-5015. Neste artigo técnico você encontrará descrição funcional, especificações elétricas e mecânicas, guias de instalação, integração com protocolos como Modbus/SCADA e recomendações de engenharia para escolha e operação segura. Para engenheiros de automação, integradores e compradores técnicos, esta peça traz densidade de canais com facilidade de montagem e manutenção.
A abordagem aqui combina rigor técnico (E‑A‑T) com prática industrial: citaremos normas aplicáveis (por exemplo, IEC/EN 62368-1, princípios de MTBF e considerações de PFC quando houver fontes de alimentação no painel), descreveremos parâmetros críticos e apresentaremos tabelas e listas para decisão rápida. Use este conteúdo como documento de referência para especificação, instalação e integração da placa relé 24 canais ICP DAS em projetos de média e alta criticidade. Se preferir consultar a ficha técnica original antes da compra, recomendamos verificar o datasheet do fabricante.
Incentivo à interação: comente dúvidas sobre montagem, compartilhe esquemas de fiação que você já usa ou pergunte sobre integração com seu sistema SCADA. A troca de experiências fortalece a implementação correta em campo e nos permite melhorar este guia continuamente.

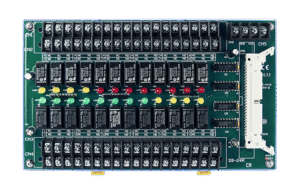

Introdução ao Placa de Relé de 24 Canais (ICP DAS) — O que é a Placa de Relé de 24 Canais (ICP DAS) placa relé 24 canais, trilho DIN 24 V, ICP DAS CA-5015, integração Modbus/SCADA, automação industrial
A Placa de Relé de 24 Canais (ICP DAS) é um módulo de E/S digital de alta densidade que fornece saídas de comutação para controle de atuadores e sinais de potência em painéis de automação. Conceitualmente, é um conjunto de relés eletromecânicos montados em um módulo de tamanho compatível com trilho DIN, pensado para integração direta com controladores lógicos programáveis (PLCs), RTUs e gateways IIoT. O propósito principal é isolar logicamente a lógica de controle dos circuitos de potência e facilitar a distribuição de saídas padrão industrial.
A composição básica inclui 24 relés discretos (normalmente SPST ou SPDT conforme modelo), bornes para fiação dos contatos e dos sinais de controle, opcionalmente fonte de alimentação 24 VDC e conector para módulos acessórios como CA-5015 (usado para proteção/adaptação de sinais). O módulo é montado em trilho DIN para organização no painel, permitindo alta densidade e manutenção modular. A escolha por relés eletromecânicos garante isolamento galvânico e robustez para cargas indutivas comuns em indústria.
Em termos de sistema, a placa relé atua como interface entre lógica de controle (PLCs, I/O remoto) e cargas: válvulas solenóides, contactores de menor corrente, sinalizadores, bobinas e circuitos de teste. Para integrações com SCADA/IIoT, é comum utilizar um gateway Modbus/RTU ou um módulo de aquisição ICP DAS que converta a lógica de I/O para protocolos de supervisão, mantendo segurança e rastreabilidade de eventos.
Visão Geral Técnica Rápida do Placa de Relé de 24 Canais (ICP DAS)
A visão técnica rápida sintetiza os parâmetros que mais importam para seleção imediata: tensão de operação da bobina (24 VDC), 24 canais de saída, montagem em trilho DIN, e possibilidade de inclusão do CA-5015 como acessório. Esses itens definem compatibilidade elétrica e mecânica com painéis industriais típicos. Verifique sempre a folha técnica para confirmar variações por modelo.
Outros pontos críticos são a corrente máxima por canal (ex.: 3–10 A dependendo do relé utilizado), a tensão máxima de comutação (ex.: 250 VAC / 30 VDC), e as especificações de vida elétrica e mecânica (ciclos à carga nominal). Para aplicações com cargas indutivas, é importante checar ratings de pico e recomendações de supressão (snubbers, diodos de flyback para DC), além de limitar inrush em cargas capacitivas.
Do ponto de vista de confiabilidade, indicadores como MTBF (mean time between failures) e tempo de vida elétrica são decisivos para manutenção e análise do custo total de propriedade (TCO). Em geral, prefira módulos com documentação detalhada de ensaios e certificações de segurança elétrica (conformidade com normas relevantes) para garantir adequação em setores regulados.
Principais Aplicações e Setores Atendidos placa relé 24 canais, trilho DIN 24 V, integração Modbus/SCADA
A placa relé 24 canais é amplamente usada em automação industrial para controle de linhas de produção, pick-and-place, painéis de E/S e intertravamentos. Sua densidade facilita substituir múltiplos relés individuais por um único módulo, reduzindo espaço e complexidade de fiação. Em indústrias como automotiva, eletrônica e montagem, a resposta rápida e a inspeção de falhas por canal são diferenciais práticos.
No setor de utilities e energia, o módulo serve para controle de sinalização, acionamento de reles auxiliares em painéis de subestação e intertravamentos de segurança com supervisão via SCADA. Em edifícios inteligentes, a placa é aplicada a controle de iluminação, sistemas de alarme, automação de portas e integração com BMS (Building Management Systems), onde a confiabilidade e a segregação de circuitos são mandatórias.
Setores de testes e laboratórios também se beneficiam: bancos de prova HIL (Hardware-in-the-Loop), ensaios com ciclos repetitivos e instrumentos de teste que exigem comutações rápidas e previsíveis. A possibilidade de integração com plataformas IIoT permite telemetria de estados, contagem de ciclos e predição de falhas.
Aplicações industriais críticas
Em linhas de produção automotiva e de manufatura, a placa é utilizada para acionamento de solenóides e bobinas em sequência controlada, intertravamentos de segurança e escalonamento de cargas. Em sistemas com alta frequência de comutação, a vida útil elétrica do relé e a dissipação térmica devem ser avaliadas.
Outros usos críticos incluem controle de robôs auxiliares, comando de mesas transportadoras e vagas de teste automático, onde cada canal necessita de isolamento e capacidade de diagnóstico remoto. A redundância por canal ou por módulo é uma estratégia para aumentar disponibilidade.
A integração com PLC/SCADA permite geração de alarmes por conta de falha de canal, detecção de stuck relay e manutenção preditiva baseada em contagem de operações (ciclos), reduzindo downtime.
Aplicações em infraestrutura e prédios inteligentes
Para iluminação e sinais de emergência, a placa permite centralizar pontos de comutação distribuídos, facilitando manutenções e automatizações. Sua montagem em trilho DIN simplifica a organização em quadros de subseção do prédio. Controle por BMS via Modbus/RTU ou gateways permite cenários programados e integração com sensores.
No controle de portas, catracas e barreiras, o isolamento galvânico protege a lógica de controle contra transientes. Em sistemas de segurança e alarmes, a segregação dos canais evita que uma falha afete múltiplos circuitos críticos. É comum associar blocos de fusíveis e monitoramento de corrente por canal.
A interoperabilidade com sistemas de gestão predial e a capacidade de historizar eventos via SCADA/IIoT tornam a placa um componente valioso em projetos de eficiência energética e operação remota.
Especificações Técnicas do Placa de Relé de 24 Canais (Tabela recomendada)
Abaixo segue uma tabela de especificações com colunas sugeridas; os valores são exemplificativos e devem ser confirmados no datasheet do fabricante antes da compra ou instalação.
| Item | Valor (exemplo) | Unidade | Observações / Notas de aplicação |
|---|---|---|---|
| Número de canais | 24 | canais | Alta densidade para painéis industriais |
| Tipo de relé | SPST / SPDT (varia por SKU) | – | Confirme se Form A (NO) ou Form C (SPDT) |
| Tensão de acionamento | 24 | VDC | Alimentação típica de controle industrial |
| Corrente máxima por canal | 5 | A | Ex.: 5A @ 250VAC; verifique derating para DC |
| Tempo de comutação | 10 / 5 | ms (ON/OFF) | Valores típicos de relé eletromecânico |
| Tempo de vida elétrica | 100.000 | ciclos (à carga nominal) | Depende da carga e condições de operação |
| Consumo | 20–500 | mA / canal (total variável) | Conforme bobina e lógica de acionamento |
| Temperatura de operação | -20 a +70 | °C | Verificar derating acima de 40°C |
| Grau de proteção | IP20 | – | Instalação em painel recomendado |
| Montagem | Trilho DIN (35 mm) | – | Padrão industrial EN 60715 |
| Dimensões | (ex.) 122 x 90 x 75 | mm | Depende do modelo e carcaça |
| Peso | (ex.) 450 | g | Valor aproximado |
| Materiais | Plástico autoextinguível, terminais metálicos | – | Compatível com requisitos UL/VDE conforme modelo |
| Certificações | CE, RoHS (ex.) | – | Verifique IEC/EN aplicáveis |
| Acessórios incluídos | CA-5015 (opcional) | – | Módulo de adaptação/proteção |
| Interfaces de comunicação | Nenhuma (módulo I/O) | – | Integração via controlador / gateway |
| Compatibilidade SCADA/PLC | Sim (via gateway/IO) | – | Use Modbus/OPC UA via equipamento de campo |
(Disclaimer: os valores acima são exemplificativos; confirme os parâmetros exatos na folha técnica do fabricante.)
Especificações elétricas e mecânicas — detalhe técnico
Parâmetros elétricos críticos incluem corrente nominal do contato, tensão de isolamento, resistência de contato, e capacidade de corrente de surto (inrush). Para cargas indutivas, atenção ao rating de pico e a necessidade de supressão; para cargas resistivas, as curvas de vida elétrica são mais favoráveis. Medições de resistência de contato e verificação de continuidade devem ser feitas em bancada.
Do lado mecânico, verifique material dos terminais, torque recomendado dos bornes, e tolerâncias dimensionais para empilhamento em trilho DIN. A dissipação térmica por canal e o espaçamento entre módulos afetam o derating: em ambientes acima de 40 °C a corrente admissível pode diminuir conforme curvas do fabricante.
Para validação, utilizar instrumentos calibrados: multímetro True RMS, analisador de espectro para ruído elétrico, e câmeras termográficas para identificar hotspots. Testes de vida (ciclagem) e testes de resistência a vibração/choque se aplicam em ambientes severos.
Importância, Benefícios e Diferenciais do Placa de Relé de 24 Canais (ICP DAS)
Escolher a placa correta reduz significativamente complexidade de fiação, espaço em painel e tempo de manutenção. A densidade de 24 canais permite consolidar funções, reduzindo costura de cabos e pontos de falha. Além disso, o uso de módulos padronizados em trilho DIN acelera trocas e amplia a modularidade do projeto.
Do ponto de vista de TCO, a facilidade de diagnóstico (LEDs por canal, logs via SCADA quando integrados) e a possibilidade de substituir apenas o módulo afetado diminuem custos operacionais. A confiabilidade do fabricante (ICP DAS) e a disponibilidade de acessórios como CA-5015 aumentam a robustez do sistema frente a transientes e ruído industrial.
Diferenciais de mercado incluem opções de isolamento galvânico entre bobina e contatos, compatibilidade com kits de proteção e documentação técnica detalhada que auxilia em certificações e auditorias, além de suporte técnico para integração com protocolos como Modbus/RTU ou gateways OPC UA.
Benefícios operacionais e de engenharia
Redução de espaço no painel e simplificação da lista de materiais (BOM) são benefícios imediatos. Para engenharia, a padronização de módulos permite usar procedimentos de instalação e manutenção uniformes, melhorando qualidade de entrega. A presença de diagnóstico por canal acelera troubleshooting.
Em projeto elétrico, diminui-se o número de fusíveis individuais quando adotadas proteções adequadas no barramento e monitoramento, resultando em painéis mais limpos e seguros. A modularidade facilita upgrades e expansões sem retrabalho extenso de fiação.
Economicamente, ganhos em MTTR (Mean Time To Repair) e vida útil do sistema impactam positivamente o ROI, especialmente em plantas com requisitos de disponibilidade elevados.
Diferenciais frente ao mercado
ICP DAS é reconhecida pela qualidade industrial e variedade de módulos; seus produtos costumam oferecer documentação ampla e compatibilidade com ecossistemas de automação. Opções de isolamento, montagem em trilho DIN e acessórios como CA-5015 são diferenciais práticos em aplicação real.
A capacidade de combinar módulos de entrada digital, saída relé e gateways de comunicação facilita arquiteturas integradas. Em comparação a módulos genéricos, a linha ICP DAS costuma oferecer maior rastreabilidade, suporte e opções de certificação.
Finalmente, a oferta de soluções complementares pela LRI e ICP DAS, assim como suporte local, reduz riscos de projeto e facilita integração com sistemas SCADA e IIoT.
Para aplicações que exigem essa robustez, a série Placa de Relé de 24 Canais da ICP Das é a solução ideal. Confira as especificações completas e opções de compra aqui: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-ptrilho-din-24-v-inclui-ca-5015
Guia Prático de Instalação e Uso — Como fazer/usar o Placa de Relé de 24 Canais (ICP DAS)
Antes de instalar, desligue alimentação e siga normas de segurança elétrica aplicáveis (NR-10 no Brasil, IEC 60364 para instalações). Prepare ferramentas: chave de torque para bornes, multímetro, alicates de ponta e etiquetas para identificação dos condutores. Verifique a compatibilidade da tensão de controle (24 VDC) com sua fonte e considere PFC se a alimentação do painel for de baixa qualidade.
Posicione o módulo no trilho DIN seguindo sequência lógica de canais para facilitar fiação e manutenção. Garanta espaçamento mínimo recomendado e direcione cabos de potência separadamente dos cabos de sinal para reduzir interferência. Fixe com torque nos bornes conforme especificação para evitar falso contato e aquecimento.
Na energização inicial, realize testes com cargas simuladas (lampadas test ou resistores) e verifique tempo de comutação, continuidade e ausência de aquecimento excessivo. Documente todas as configurações e rotule canais no SCADA/PLS para rastreabilidade.
Pré-requisitos e checklist antes da instalação
Checklist básico: verificação de tensão 24 VDC, fusíveis e proteções no barramento, ferramentas calibradas, EPI e condições ambientais conforme temperatura de operação. Confirme a modalidade do relé (NO/NC) e a corrente de carga esperada.
Verifique se você possui os acessórios CA-5015 caso queira proteção adicional ou adaptação de sinal. Assegure aterramento do painel e das carcaças metálicas conforme práticas de aterramento industrial para redução de ruído e proteção contra sobretensões.
Valide documentação: leia a folha técnica para torque em bornes, sequência de pinos e curvas de derating por temperatura. Tenha um plano de rollback caso identifique comportamento fora do esperado na inicialização.
Montagem no trilho DIN e fixação física
Desencaixe o módulo do pacote, posicione sobre o trilho DIN e empurre até encaixe até ouvir clique. Verifique alinhamento com módulos adjacentes para passagem de cabos e acesso aos indicadores LED. Para módulos mais pesados, considere travamento adicional conforme manual.
Mantenha identificação clara no trilho (etiquetas) e gerencie cabos com canaletas. Evite empilhar módulos sem espaço em ambientes com altas temperaturas para prevenir derating. Se houver necessidade de dissipação adicional, garanta ventilação ou uso de ventiladores no painel.
Após fixação, faça uma inspeção visual: verifique bornes apertados, ausência de fios soltos e integridade mecânica. Registre posição e número de série para manutenção futura.
Ligação elétrica e fiação dos 24 canais
Utilize seção de cabo adequada à corrente esperada e torque recomendado nos terminais. Separe cabos de potência e sinal fisicamente; quando necessários, utilize terminais ou blocos de distribuição para simplificar manutenção. Para cargas DC indutivas, implemente diodos de supressão; para AC, use snubbers RC.
Aterramento é crítico: conecte a carcaça e a malha de proteção ao barramento de terra local. Proteja o circuito com fusíveis ou disjuntores adequados por barramento e considere monitoramento de corrente por canal quando aplicável. Documente a topologia de fiação em esquemas elétricos.
Adote boas práticas contra curto: verifique isolação, utilize fita e luvas apropriadas ao manusear conexões energizadas (se necessário) e execute testes de continuidade antes da energização final.
Procedimento de teste inicial e verificação funcional
Com alimentação desligada, confirme continuidade e ausência de curto entre contatos. Energize a alimentação de controle e acione cada canal manualmente (via PLC ou com jumpers de teste); verifique LED por canal e resposta de carga. Meça corrente em cada contato durante operação normal e em inrush.
Realize teste de ciclo para alguns canais críticos simulando operação típica por quantidade definida de ciclos para validar performance inicial. Use multímetro e, se possível, registrador de dados para analisar tempo de comutação e comportamento térmico.
Implemente checklists de aceitação (IQ/OQ) para projetos críticos, registrando resultados de teste, anomalias e ações corretivas.
Manutenção preventiva e solução de problemas básicos
Inspeções periódicas: verifique torque em bornes, temperatura superficial (câmera termográfica), LEDs de status e sinais de corrosão. Conte ciclos operacionais para avaliar vida útil relativa do relé. Substitua módulos com sintoma de falha como contatos presos ou válvulas que não respondem.
Problemas comuns: contato oxidado (corrigir com limpeza ou substituição), acionamento sem resposta (verificar 24 VDC), e aquecimento (verificar carga e ventilação). Em caso de comportamento intermitente, verifique aterramento e ruído elétrico; considere filtros e supressão.
Mantenha histórico de falhas e peças substituídas para priorizar ações preditivas e reduzir downtime.
Integração com Sistemas SCADA e Plataformas IIoT para Placa de Relé de 24 Canais (ICP DAS) placa relé 24 canais, integração Modbus/SCADA, automação industrial
A placa relé em si é um periférico de saída; para integração com SCADA/IIoT normalmente é conectada via PLC, RTU ou gateway que exponha os canais em protocolos industriais como Modbus RTU/TCP, OPC UA ou MQTT através de um edge gateway. A arquitetura típica inclui o driver de I/O mapeando cada canal para uma tag discreta no SCADA. A escolha de protocolo depende de requisitos de latência, segurança e infraestrutura existente.
Boas práticas de mapeamento incluem nomenclatura padrão para tags (ex.: PLANT/AREA/EQP/RELAY01), agrupamento lógico por função e configuração de alarmes por estado fixo. Historizar eventos de acionamento (timestamp, operador e motivo) é essencial para auditorias e manutenção preditiva. Para IIoT, envie somente eventos relevantes ou agregados para reduzir tráfego e custo.
Segurança e redundância: proteja gateways com segmentação de rede, VPNs e autenticação forte. Para aplicações críticas, implemente redundância ativa/passiva no nível de controlador e use heartbeat para detecção rápida de falhas.
Protocolos e interfaces recomendadas (Modbus, OPC UA, MQTT, etc.)
Para interoperabilidade ampla, Modbus RTU/TCP é ainda o protocolo mais difundido para I/O digital básico. OPC UA oferece modelos de informação e segurança aprimorada, sendo preferível quando houver integração com sistemas corporativos. MQTT é indicado para IIoT quando for necessário transporte leve de eventos para nuvem.
Ao escolher, considere: latência aceitável, segurança nativa (TLS, certificação x.509), mapeamento de tags e suporte a QoS. Para legacy, gateways Modbus-OPC UA podem facilitar migração sem substituir hardware de campo.
Para altas exigências de cibersegurança, adote listas brancas, segmentação de rede industrial (VLANs), e monitoramento contínuo via IDS/IPS.
Mapeamento de canais e tags SCADA — exemplos práticos
Exemplo de nomenclatura: PLT1/LINE3/PUMP_A/RELAY12 (onde RELAY12 refere-se ao canal físico). Agrupe tags por função (alarme, comando, status) e defina ações por transição (ex.: NO->NC gera alarme). Configure debounce e filtros para evitar ruído falso.
Implemente calibração de tempo e contadores de ciclo nos tags para manutenção preditiva. Utilize históricos para analisar tendências de acionamento e antecipar substituições de módulos com base em MTBF e contagem real de ciclos.
Testes de aceitação devem incluir verificação da correspondência entre estado físico e tag SCADA, latência de comando e persistência de estado após falha/restart.
Segurança, redundância e boas práticas IIoT
Segurança: use TLS, autenticação forte e segregação de redes. Evite expor controladores diretamente à internet; prefira gateways gerenciados. Mantenha firmware atualizado e políticas de gestão de vulnerabilidades.
Redundância: adote duplicação de gateways ou controladores em aplicações críticas; implemente failover e mecanismos de sincronização de estado. Planeje planos de recuperação e testes de failover.
Monitoramento: implemente logs centralizados, alertas de anomalia e dashboards operacionais para garantir SLA. Use técnicas de edge computing para pré-processamento de dados e redução de latência.
Exemplos Práticos de Uso do Placa de Relé de 24 Canais (ICP DAS)
A seguir, três cenários práticos com enfoque em implementação, segurança e resultados esperados. Cada caso demonstra como a placa de relé pode integrar-se a uma arquitetura de automação moderna.
Caso 1 — Acionamento de válvulas em linha de produção
Cenário: 12 válvulas solenóides acionadas sequencialmente. A placa relé 24 canais alimenta as bobinas via 24 VDC, cada canal protegido por fusível individual. Sequenciamento é feito por PLC via Modbus RTU.
Implementação: mapeie cada válvula a um canal, implemente intertravamentos lógicos no PLC, e use sensores de posição para confirmar atuação. Configure alarmes no SCADA para falha de atuação e contadores para manutenção preditiva.
Resultado: redução de I/O distribuído, fiação consolidada e rastreabilidade de ciclo que facilita manutenção e analítica de processo.
Caso 2 — Controle de iluminação e sinalização em subestações
Cenário: painéis de controle em subestações com indicação e controle remoto de iluminação, sirenes e sinalização. A placa fornece saídas com isolação para evitar que ruídos de linhas de média tensão afetem a lógica de controle.
Implementação: integre via gateway Modbus TCP ao SCADA, defina cenários de emergência com prioridade e use redundância de comunicação para garantir disponibilidade. Aterramento e supressão de surto são críticos.
Resultado: operação remota confiável, resposta rápida a eventos e redução no tempo de intervenção.
Caso 3 — Hardware-in-the-loop e bancada de testes automatizados
Cenário: bancada HIL precisa comutar sinais e cargas para simular subsistemas. A placa fornece canais isolados para permitir testes seguros e repetíveis.
Implementação: use scripts para comutação sequencial de canais, registre eventos com timestamps e proteja caminhos com fusíveis e supressão. Meça vida útil do relé com testes acelerados.
Resultado: repetibilidade e rastreabilidade de ensaios, possibilitando verificação de firmware e validação funcional com dados confiáveis.
Comparação Técnica: Placa de Relé de 24 Canais (ICP DAS) vs Produtos Similares da ICP DAS placa relé 24 canais, ICP DAS CA-5015
Ao comparar modelos, considere: número de canais, corrente máxima, presença de isolamento galvânico, compatibilidade com acessórios (CA-5015) e interfaces de comunicação. Modelos com menos canais podem ser preferíveis quando se necessita de maior corrente por canal; modelos de 24 canais são ideais quando a densidade é prioritária.
Avalie custo por canal e TCO: embora placas de maior densidade economizem espaço, elas podem concentrar risco; a decisão entre múltiplos módulos menores ou um módulo de 24 canais depende da estratégia de redundância e manutenção. Compare também curva de vida elétrica e certificações.
Erros comuns de escolha incluem subestimar corrente de inrush, ignorar derating por temperatura e não prever supressão para cargas indutivas. Leia cuidadosamente as limitações de operação do relé.
Tabela comparativa recomendada (funcionalidades e custos)
Sugestão de colunas para tabela comparativa:
- Modelo | Canais | Corrente Máxima | Isolamento | Interfaces | Preço Estimado | Aplicações Ideais
Preencha com dados de catálogo e ajuste seleção conforme requisitos de carga e ambiente.
Erros comuns na escolha e na instalação
Principais falhas: escolher relé com corrente insuficiente, esquecer derating por temperatura, não instalar proteção contra surtos, fiação incorreta e aterramento inadequado. Evite também usar relés eletromecânicos para comutações extremamente frequentes sem checar vida elétrica.
Como evitar: dimensionar para pico de inrush, aplicar fusíveis, usar supressão adequada e validar com testes em bancada.
Detalhes técnicos críticos e limites de operação
Atente-se a limites de operação tais como temperatura ambiente, humidade, vibração e poluição atmosférica. Derating térmico reduz corrente admissível além de impactar a vida útil do relé. Registre MTBF e ciclos esperados para planear substituições.
Para aplicações críticas, solicite ao fornecedor os relatórios de ensaio e certificações (padrões aplicáveis) e valide componentes com ensaios locais antes da instalação em série.
Conclusão
A Placa de Relé de 24 Canais da ICP DAS é uma solução eficaz para projetos que exigem densidade, organização em trilho DIN 24 V e integração com sistemas Modbus/SCADA e IIoT. Ao projetar com este módulo, priorize verificação da folha técnica, dimensionamento correto da corrente, proteção de cargas indutivas e práticas de segurança de rede. A escolha adequada reduz complexidade de fiação, melhora manutenção e possibilita estratégias de manutenção preditiva.
Se precisar de acompanhamento na especificação, integração com SCADA ou seleção de acessórios como o ICP DAS CA-5015, entre em contato com nosso suporte técnico. Para aplicações que exigem essa robustez, a série Placa de Relé de 24 Canais da ICP Das é a solução ideal. Confira também outras soluções e artigos técnicos no blog da LRI: https://blog.lri.com.br/ e conheça opções de aquisição e suporte em https://www.lri.com.br/aquisicao-de-dados.
