Placa PCI e 8 Saídas Analógica 14 Bits: Aquisição de Dados

Introdução

A placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS é uma solução de aquisição/saída de sinais projetada para aplicações industriais que exigem geração de sinais analógicos de alta resolução e baixa latência. Esta placa combina 8 canais de saída analógica (DA) com resolução de 14 bits, suporte a drivers para Windows/Linux e integração com SDKs padrão, servindo como interface direta entre controladores PC‑based e atuadores ou simuladores de sensores. A palavra‑chave principal "placa PCI‑E 8 saídas analógicas 14 bits ICP DAS" e termos relacionados como "placa de aquisição de dados PCIe" e "E/S analógica industrial" são centrais neste artigo.

No contexto de automação, utilities e IIoT, essa placa atua como elemento de controle e simulação, permitindo malhas PID em software, geração de perfis de velocidade e emissões de sinais para bancadas de teste. Em termos normativos, dispositivos desse tipo devem ser integrados em conformidade com normas de segurança e compatibilidade eletromagnética (por exemplo, IEC/EN 62368‑1, IEC 61000‑6‑2/6‑4) e práticas de design que considerem MTBF, controle de ruído e filtros anti‑alias quando necessários.

Este artigo técnico detalha aplicações, especificações elétricas e mecânicas, procedimentos de instalação, integração SCADA/IIoT, estudos de caso e comparativos com outros produtos ICP DAS. O objetivo é equipar engenheiros de automação, integradores e compradores técnicos com informações práticas para seleção, comissionamento e otimização de projetos com esta placa.

Introdução ao placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS: visão geral e conceito — O que é?

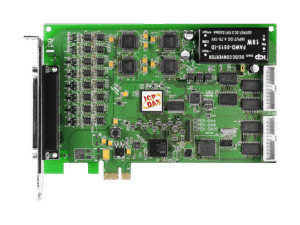

A placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS é um módulo DA (digital‑to‑analog) em formato PCI Express que fornece até oito sinais analógicos independentes para controle de atuadores, simuladores de sensores ou bancos de testes. Funções principais incluem geração de tensões programáveis, atualização determinística de canais e integração via driver/SDK com aplicações proprietárias. O barramento PCIe garante largura de banda e latência compatíveis com requisitos de automação moderna.

Do ponto de vista funcional, a placa traduz valores digitais (por exemplo, de um PID rodando em um PC industrial) em tensões de saída com step resolution determinada pelos 14 bits. Em uma faixa ±10 V, cada LSB representa aproximadamente 1,22 mV, o que é suficiente para um grande número de aplicações de controle de precisão e simulação de sensores. A placa costuma oferecer modos de saída configuráveis (0–10 V, ±10 V, 0–5 V, ±5 V) e proteção básica contra curto/corrente.

Em projetos industriais, a placa é frequentemente escolhida quando se deseja manter o processamento e a lógica em um PC ou servidor edge, aproveitando a capacidade de integração com SCADA/IIoT, gravação de históricos e execução de algoritmos avançados. Para aplicações com exigências de segurança elétrica e EMC, recomenda‑se validar o sistema contra normas aplicáveis (p.ex., IEC/EN 62368‑1 para segurança e IEC 61000‑6‑2/6‑4 para EMC).

Principais aplicações e setores atendidos pelo placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS

A placa entrega valor imediato em aplicações onde é necessário gerar sinais analógicos precisos com baixa latência e alta repetibilidade. Exemplos típicos incluem controle de válvulas proporcionais, acionamento de inversores via entrada analógica, e geração de perfis de teste em bancos automatizados. Em cenários IIoT, a placa permite que um servidor local envie sinais de ajuste em tempo real a atuadores distribuídos.

Setores que mais se beneficiam incluem manufatura automatizada, utilities (tratamento de água e esgoto, subestações), indústria de processo (petroquímica), OEMs de equipamentos de teste e P&D em universidades. A confiabilidade e previsibilidade do comportamento analógico da placa a tornam adequada para integração em arquiteturas de controle baseadas em PC, sistemas SCADA e ambientes de ensaio automatizados.

A utilização em Indústria 4.0 e edge computing é natural: a placa funciona como interface de saída para algoritmos distribuídos em PCs industriais ou edge gateways, permitindo feedback local de baixa latência sem a necessidade de PLCs adicionais, reduzindo custo e complexidade em aplicações de prototipagem rápida e validação.

Automação industrial e controle de processos

Em malhas PID executadas em software, cada LSB adicional reduz o erro quantizado do comando enviado ao atuador. A resolução de 14 bits é adequada para controlar posicionamento lento e processos que demandem resolução fina, como válvulas de ajuste fino ou bombas com entrada analógica de 4–20 mA/0–10 V. A interoperabilidade com controladores PC‑based facilita implementação de estratégias avançadas de controle adaptativo.

Controles de velocidade e posicionamento se beneficiam da atualização determinística de canais e do tempo de resposta da placa (settling time típico de dezenas de µs a centenas de µs). Isso permite loop rates adequados para laços secundários ou de baixa frequência, deixando loops de tempo crítico para PLCs ou controladores dedicados quando necessário.

Para integração com malhas críticas, recomenda‑se analisar sincronização entre canais, jitter e ruído de saída, além de projetar filtros anti‑alias e condicionamento de sinal para proteger atuadores e garantir conformidade com normas EMC.

Bancos de teste e ensaios em laboratório

Em bancos de teste a placa é usada como gerador de sinais para estímulo de UUTs (Unit Under Test), possibilitando variação controlada de amplitude e frequência. A combinação de múltiplos canais permite testar sistemas multi‑sinal simultaneamente, agilizando validação de equipamentos.

A resolução de 14 bits assegura que variações pequenas sejam reproduzidas com fidelidade, útil para caracterização de ganho, linearidade e histerese de sensores e atuadores. Ferramentas de automação podem agendar sequências de saída e gravar respostas para análise estatística e de regressão.

Para ensaios padronizados, recomenda‑se confirmar requisitos de precisão e traçabilidade, utilizando instrumentos de referência (multímetro de bancada, osciloscópio com alta precisão) e realizar calibração periódica.

Sistemas de P&D e universidades

Pesquisadores e laboratórios escolhem essa placa pela relação custo/benefício entre canais, resolução e integração com software científico. Projetos de prototipagem e P&D em controle, robótica e instrumentação se beneficiam de APIs e exemplos em C/C++, .NET, Python e integração com LabVIEW.

A granularidade dos 14 bits permite experimentos de sensibilidade e desenvolvimento de algoritmos de identificação de sistemas sem exigir hardware DA de custo mais elevado (16–24 bits) quando não estritamente necessário. O acesso direto ao barramento PCIe facilita aplicação de sincronização e timestamps em ambientes de medição.

Universidades também valorizam a robustez mecânica e a facilidade de substituição, compatível com racks de testes e estações de bancada. A disponibilidade de documentação técnica detalhada e exemplos reduz curva de aprendizagem.

Indústrias de energia, petroquímica e manufatura

Setores com alta exigência de confiabilidade utilizam a placa em controle de processos, simulação de sensores e geração de sinais para atuadores remotos. A repetibilidade inerente às saídas digitais converte‑se em previsibilidade de resposta de válvulas, reguladores e inversores.

Para aplicações em utilities e petroquímica, atenção especial deve ser dada a classificação de temperatura, robustez EMC e possibilidade de implementação de redundância e monitoramento de falhas. Normas de segurança e certificações (p.ex., CE, RoHS) e análises de MTBF contribuem na seleção.

Na manufatura, a capacidade de integração com SCADA e logging de séries temporais permite rastreabilidade do processo e análises preditivas, fundamentais para manutenção preditiva e otimização de linhas.

Especificações técnicas do placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS — Tabela e principais parâmetros placa PCI-E 8 saídas analógicas 14 bits ICP DAS

A seguir uma tabela resumida com parâmetros típicos. Valores são representativos — sempre consulte o datasheet do modelo específico no site do fornecedor.

Detalhes elétricos e de desempenho

A resolução de 14 bits define a granularidade de saída; em ±10 V cada passo é ~1,22 mV. A precisão efetiva (ENOB) é reduzida por ruído, jitter e não linearidades; por isso, a especificação de INL/DNL e SNR são importantes para aplicações críticas. Drift térmico e offset devem ser considerados, recomendando calibração periódica para aplicações de medição.

Ruído de saída e tempo de subida/queda impactam controle fino e testes de resposta de frequência. Em aplicações de controle em tempo real, planeje filtros analógicos (RC) ou buffers de saída para condicionar o sinal e evitar instabilidades por cargas capacitivas/indutivas. Proteções contra curto‑circuito, clamps e limites de corrente aumentam a robustez.

Requisitos de alimentação provêm do slot PCIe (+3.3 V e +12 V); verifique consumo e corrente disponíveis do chassis. Para ambientes industriais ruidosos, implemente aterramento adequado, filtros common‑mode e avaliações de conformidade EMC conforme IEC 61000.

Compatibilidade física e requisitos do slot PCIe

A placa usa interface PCI Express (x1/x4/x8/x16 dependendo do modelo); confirme a compatibilidade com a versão do barramento do host (p.ex. PCIe Gen1/Gen2). O consumo na rail +3.3V/+12V deve estar dentro dos limites do slot. Physically, cards são geralmente half‑height; ver dimensões no datasheet para racks compactos.

Ao instalar em servidores/PCs industriais, planeje espaço para dissipação térmica e evite slots com restrição de airflow. Algumas placas podem requerer suporte de driver para reconhecimento do dispositivo pelo SO — instalar antes de encaixar se indicado pela fabricante.

Drivers oficiais e SDKs suportam integração com sistemas operacionais industriais (Windows 10/Server, Linux kernel LTS); verifique compatibilidade com hypervisors ou ambientes determinísticos (RTOS) se for usar para controle em tempo real.

Importância, benefícios e diferenciais do produto

A adoção desta placa traz ganhos técnicos diretos: maior resolução que placas de 12 bits, menor quantização que reduz ripple de controle e melhor fidelidade em simulação de sinais. Para engenheiros, isso significa menor esforço de compensação em software e menor necessidade de filtragem complexa.

Diferenciais incluem integração direta via PCIe, suporte a SDKs amplos, e o balanço entre custo e performance para projetos que não exigem 16 ou 24 bits, mas querem mais que 12 bits. Economicamente, a placa reduz a necessidade de controladores adicionais quando o PC já desempenha funções de supervisão e controle.

Em ambientes industriais, robustez contra ruído, compatibilidade EMC e opções de isolamento tornam o produto confiável. Considerações sobre MTBF, suporte e ciclo de vida do produto também afetam o ROI — escolha fornecedores com histórico e suporte técnico acessível.

Benefícios de precisão e controle (14 bits)

A resolução de 14 bits melhora a granularidade do controle, reduzindo erro de quantização e possibilitando operações de ajuste fino, essencial em aplicações de posicionamento lento, régua de calibração e geração de referenciais analógicos para testes. Em termos práticos, sinais mais suaves reduzem overshoot e oscilação em servos e válvulas.

A combinação de taxa de atualização adequada e baixo jitter permite implementação de laços de controle embarcados no PC sem comprometer performance em laços menos críticos. Isso reduz custo quando comparado à atualização de PLCs com entradas analógicas dedicadas.

Para aplicações de teste, a resolução permite avaliações de linearidade com passos menores, tornando mais rápida a identificação de não‑conformidades em lotes de produção.

Confiabilidade, robustez e certificações

A robustez operacional envolve resistência a variações térmicas, imunidade a interferências e proteção contra transientes. Procure modelos com conformidade a IEC 61000 (EMC) e IEC/EN 62368‑1 (segurança); verifique também conformidade RoHS e certificações regionais. MTBF e histórico do fornecedor são indicadores chave.

Implementações industriais exigem práticas de aterramento, filtragem e layout físico que preservem integridade do sinal. Placas com opções de isolamento galvânico são preferíveis em ambientes com grandes diferenças de potencial entre dispositivos.

Planos de manutenção preventiva e acesso a firmware/drivers atualizados minimizam downtime e facilitam suporte em campo, impactando positivamente o TCO.

Guia prático de instalação e uso do placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS

Antes da instalação, selecione o modelo adequado às suas necessidades (faixa de saída, isolamento, taxa de atualização). Verifique compatibilidade do host (slot PCIe livre, versão), disponibilidade de recursos (corrente nas rails) e sistema operacional alvo. Tenha à mão o datasheet e o driver mais recente.

Fiação: sempre desligue o equipamento antes de conectar. Use referência de terra consistente; evite loops de terra entre a placa e o painel de controle. Utilize cabos blindados e terminais corretos, seguindo polaridade e referencias de saída; quando alimentar cargas capacitivas, adicione resistores de carga ou buffers.

Drivers e SDK: instale drivers oficiais do fabricante (Windows/Linux) seguindo instruções. Teste com os utilitários e exemplos fornecidos para validar cada canal. Em ambientes com PLC/SCADA, defina mapeamento claro de tags e escalonamento. Consulte o suporte do fornecedor para integração com LabVIEW ou APIs REST/MQTT via gateway.

Seleção do modelo e requisitos pré-instalação

Escolha o modelo com base em número de canais, faixa de saída e necessidade de isolamento. Confirme se você precisa de isolamento galvânico entre canais ou entre card‑host para evitar problemas de loop de terra. Verifique se o chassis/host pode fornecer a corrente requerida e se há espaço físico.

Avalie ambiente (temperatura, vibração) e padrões EMC aplicáveis. Se a aplicação for crítica, planeje redundância ou monitoramento de saída para detectar falhas. Documente requisitos e prepare checklist de pré‑instalação.

Sempre baixe o firmware e drivers atualizados antes da instalação física para reduzir tempo de comissionamento e garantir compatibilidade com o SO e ferramentas de desenvolvimento.

Instalação física e fiação segura

Desligue o host e descarregue estática (ESD). Insira a placa cuidadosamente no slot PCIe e prenda com parafuso. Revise o posicionamento para garantir airflow adequado. Faça aterramento pontual e evite rotas de cabo que cruzem fontes ruidosas.

Ao conectar cargas analógicas, observe impedância e limites de corrente. Use buffers ativos quando cargas forem indutivas ou capacitivas. Adicione proteções de entrada e snubbers se necessário para proteger contra transientes.

Realize inspeção visual e medições de continuidade/isolamento antes de energizar. Execute testes de curto e verifique leituras de tensão sem carga para validar níveis de offset.

Instalação de drivers e SDK (Windows/Linux)

Instale drivers assinados quando disponíveis para segurança do sistema. No Windows, use instalador oficial e verifique Device Manager; em Linux, verifique módulos de kernel e permissões. Para sistemas de tempo real, avalie drivers específicos ou use gateways determinísticos.

Utilize SDK com exemplos em C/C++, .NET e Python para acelerar integração. Teste funções básicas (setar canal, ler status, habilitar proteção) antes de implementar sequências complexas. Documente versões de driver/SDK para gestão de configuração.

Configuração de canais e calibração

Mapeie canais com identificadores lógicos que correspondam ao diagrama de fiação. Ajuste offset/gain via software utilizando procedimentos de calibração com instrumentos de referência (multímetro de alta precisão, calibrador). Registre coeficientes de calibração e datas.

Realize calibração em temperaturas representativas de operação para capturar drift térmico. Em sistemas críticos, planeje calibração recorrente e verificação automatizada de diagnóstico.

Testes funcionais e checklists de comissionamento

Execute checklists: verificação de alimentação, estado do driver, sinal sem carga, resposta a comandos step, testes de carga, verificação de ruído e latência. Registre resultados e compare com especificações do datasheet.

Implemente testes de stress que incluam atualização contínua dos canais para avaliar aquecimento e comportamento long‑term. Valide integração com SCADA via tags e alarmes.

Manutenção preventiva e solução de problemas (troubleshooting)

Monitore logs do sistema, erros de driver e diagnósticos de hardware. Em caso de comportamento anômalo, isole a placa, verifique conexões, medições de tensão e substitua cabos. Verifique versões de driver e firmware.

Problemas comuns: loops de terra, cargas indutivas sem supressão, cabos muito longos causando capacitância excessiva. Soluções incluem aterramento adequado, utilização de buffers, filtros RC e cabos blindados.

Integração com sistemas SCADA e IIoT

A integração pode ser feita via driver direto no SCADA (quando suportado) ou via gateway/edge device que exponha canais por Modbus TCP/RTU, OPC/OPC UA ou MQTT. Drivers nativos reduzem latência, enquanto gateways facilitam compatibilidade e segurança.

Mapeamento de canais para tags deve considerar escalonamento (raw → engineering units), alarmes e limites. Defina políticas de sampling e historischea para evitar sobrecarga de dados em sistemas IIoT, mantendo rastreabilidade para auditoria.

Segurança e sincronização são críticas: utilize redes segregadas, criptografia nos links sensíveis, timestamps confiáveis (NTP/PTP) e QoS para priorização de pacotes em redes industriais.

Modelos de integração — driver direto vs. gateway

Driver direto fornece menor latência e maior controle, ideal quando o SCADA ou aplicação roda no mesmo host ou em tempo real. Gateway adiciona camada de abstração, permitindo múltiplos protocolos e publicação em nuvem sem expor drivers nativos.

Escolha conforme requisitos: criticidade de latência, suporte do SCADA, escalabilidade e políticas de segurança. Gateways facilitam migração para IIoT e integração com plataformas como MQTT/REST.

Mapeamento de canais e tag configuration para SCADA

Defina tags com metadata: unidade, escala, limites de alarme, deadband e taxa de histórico. Use nomes padronizados para facilitar manutenção e replicação em múltiplos sites. Configure alarms com hierarquia e ações (por ex., safe state).

Documente mapeamento e mantenha versionamento de configurações para auditoria e replicação, vitais em setups de utilities e indústrias reguladas.

Segurança, latência e sincronização de dados IIoT

Implemente segregação de rede, firewalls e políticas de acesso. Para latência crítica, considere comunicação direta via bus local com fallback via gateway. Use PTP/NTP para sincronização de clocks quando análises correlacionadas forem necessárias.

Proteja endpoints com atualizações de firmware/driver e monitore anomalias via IDS/IPS industrial.

Exemplos de integração com plataformas populares

A placa pode ser integrada em InTouch, Ignition e Wonderware via drivers nativos ou OPC servers locais. Para IIoT, gateways publicam dados via MQTT para plataformas cloud e historiam séries temporais em TSDBs.

Para projetos práticos, veja materiais e tutoriais no blog da LRI sobre integração SCADA e IIoT: https://blog.lri.com.br/automacao-industrial e cases de IIoT: https://blog.lri.com.br/iiot. Para aplicações que exigem essa robustez, a série placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte em https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-8-saidas-analogica-14-bits.

Exemplos práticos de uso e estudos de caso

Caso 1 — Controle de atuador analógico em linha de produção: implementar PID no PC, mapear 1 canal por atuador, filtrar ruído com RC e validar resposta. Testes de comissionamento incluem step tests, análise de overshoot e verificação de estabilidade para diferentes cargas.

Caso 2 — Simulação de sensores para bancada de testes: gerar sequências com rampas, passos e senóides para avaliar comportamento de UUTs. Automatize sequências via SDK e registre respostas com A/Ds de alta resolução para comparação com golden unit.

Caso 3 — Integração em sistema de supervisão: exponha cada saída como tag em SCADA, defina alarmes para limites de saída e grave histórico para análise preditiva. Utilize gateway OPC UA para integração entre PCs industriais e cloud analytics.

Para aplicações e projetos reais, consulte também os artigos técnicos e guias de aplicação em https://blog.lri.com.br/ e explore produtos ligados nesta página de aquisição de dados: https://blog.lri.com.br/produtos.

Comparação técnica com produtos similares da ICP DAS, erros comuns e detalhes críticos

A comparação com outras famílias ICP DAS deve considerar canais, resolução (12/14/16 bits), isolamento e forma‑factor (PCIe vs. módulos remotos). Utilize tabela comparativa para escolher o produto que atende custo e especificações.

Erros comuns incluem uso de cabos inadequados, falta de aterramento correto, e ausência de buffering para cargas complexas. Evite aplicar cargas indutivas diretamente sem proteção e sempre respeite limites de saída e corrente.

Detalhes avançados: atenção à impedância da carga, necessidade de filtros anti‑alias, implementação de proteção contra transientes (TVS), e sincronização entre múltiplas placas via trigger externo ou software para evitar discrepâncias temporais.

Tabela comparativa sugerida (exemplo)

Quando optar por outra família de produtos

Opte por 16 bits quando medição de precisão absoluta for crítica, ou por módulos isolados/módulos remotos quando diferencias de terra ou distâncias longas existem. Escolha módulos com maior taxa de atualização para aplicações de alta frequência.

Erros comuns na instalação e operação

Principais armadilhas: loops de terra que introduzem ruído, cabos longos sem compensação, e ignorar proteção contra transientes. Previna com layout de cabos, uso de buffers e filtros, e checagens de isolação.

Detalhes técnicos avançados para engenheiros

Considere impedância de carga, necessidade de drivers de saída (op amps) para cargas indutivas, uso de filtros anti‑alias e proteção TVS. Para sincronismo multi‑placa, use triggers de hardware ou sincronização via PTP quando aplicável.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

Sumário executivo: a placa PCI‑E 8 saídas analógicas 14 bits da ICP DAS apresenta um balanço atraente entre resolução, número de canais e custo, sendo indicada para controle, testes e integração com SCADA/IIoT em ambientes industriais. Sua resolução de 14 bits, suporte a SDKs e formato PCIe tornam‑na versátil para P&D e aplicações de produção.

Próximos passos recomendados: elaborar checklist técnico (compatibilidade do host, requisitos de isolamento, faixa de saída, taxa de atualização), solicitar amostras ou sessão técnica com engenharia de aplicação e validar protótipo em bancada. Use os procedimentos de instalação e comissionamento descritos acima para acelerar a entrega.

CTA: Para especificações detalhadas e solicitação de cotação, consulte a página do produto e entre em contato com o time técnico: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-8-saidas-analogica-14-bits. Para ver outras opções da linha de aquisição de dados e módulos relacionados, visite: https://blog.lri.com.br/produtos.

Perspectivas futuras e recomendações estratégicas

A tendência é que E/S analógica coexista com edge computing, onde PCs industriais realizam processamento local e expõem dados sintetizados para camadas superiores via IIoT. A necessidade por alta resolução em aplicações de digital twins e testes automatizados deve manter a demanda por placas DA robustas.

Monitorar evolução de padrões como OPC UA e integração nativa com plataformas de analytics e cloud será crítico. Dispositivos com suporte a sincronização de tempo precisa (PTP) e segurança integrada terão maior valor agregado em arquiteturas distribuídas.

Recomendações: padronize tags e escalonamentos, faça provas de conceito com um número reduzido de canais antes de escalar, e priorize fornecedores que ofereçam suporte técnico e atualizações de software para garantir longevidade da solução.

Incentivo à interação: se você tem um caso de uso específico, dúvida técnica sobre integração ou quer comparar modelos, deixe um comentário abaixo ou pergunte — nossa equipe técnica da ICP DAS/LRI responderá com orientações práticas.
