Placa de Controle de Movimento 4 Eixos Pencaixe Universal

Leandro Roisenberg

Introdução — O que é a Placa de Controle de Movimento 4 eixos (pencaixe universal) da ICP DAS?

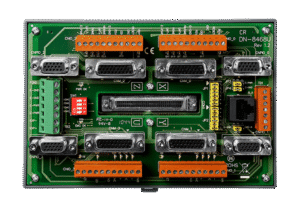

A placa controle movimento de 4 eixos (pencaixe universal) da ICP DAS é um controlador embarcado projetado para gerenciar e sincronizar até quatro eixos de movimento em aplicações industriais. Ela combina interfaces digitais e analógicas, saídas de controle para drivers de passo/servo e comunicações industriais como Modbus/TCP, possibilitando integração direta com SCADA e plataformas IIoT. Neste artigo técnico encontrará definição, capacidades, e o contexto de uso em automação industrial e Indústria 4.0.

Tecnicamente, o equipamento implementa geração de pulsos de alta resolução (step/dir ou pulse/dir), suporte a microstepping e lógica de comando para homing, interpolação linear/circular e perfis de velocidade trapezoidal/S-curve. Conceitos relevantes como PFC (Power Factor Correction) para a fonte de alimentação, MTBF para estimativa de disponibilidade e conformidade com normas (ex.: CE, RoHS) são abordados para fundamentar decisões de especificação. Pense nela como o “cérebro de movimento” de uma máquina: coordena trajetórias, protege contra condições anormais e expõe parâmetros para supervisão remota.

Este guia cobre aplicações práticas, especificações técnicas detalhadas, instruções de instalação, integração com SCADA/IIoT, exemplos de uso (pick-and-place, embalagens, CNC), comparativos com outras soluções ICP DAS e concorrentes, além de erros comuns e recomendações para garantir disponibilidade e desempenho. Para aprofundar integrações específicas consulte o blog técnico da LRI e artigos sobre protocolos industriais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Principais aplicações e setores atendidos pela Placa de Controle de Movimento 4 eixos

A placa atende setores como manufatura, automação de máquinas, embalagens, pick-and-place, robótica, máquinas CNC, utilities e OEMs que exigem coordenação precisa de múltiplos eixos. Em linhas de produção, ela resolve sincronismo entre esteiras, pickers e acionamentos, reduzindo perdas por descompasso mecânico e aumentando throughput. Em ambientes de utilities e energia, permite movimentos de válvulas e atuadores com posicionamento preciso e telemetria via Modbus/TCP.

Em aplicações de IIoT e Indústria 4.0 a placa atua como nó de controle edge, expondo variáveis de movimento (posição, velocidade, torque estimado) para historização e análises preditivas. Sua integração com SCADA possibilita alarmes em tempo real, rollback de parâmetros e scripts automatizados para manutenção preditiva — importante para reduzir MTTR e melhorar o ROI do ativo. Para integração passo a passo com Modbus/TCP e mapeamento de tags, veja também os artigos no blog técnico da LRI.

Casos típicos incluem: linhas de embalagem sincronizadas para alta velocidade, máquinas de montagem com cabeça multi-eixo em pick-and-place, células de usinagem CNC com quatro eixos coordenados e integração com robôs colaborativos onde segurança e interoperabilidade são críticas. A presença de interfaces digitais para sensors de segurança e entradas para PLCs facilita a adoção em fábricas já padronizadas em SCADA/PLCs.

Importância, benefícios e diferenciais da Placa de Controle de Movimento 4 eixos

A adoção de uma placa de controle de movimento dedicada entrega ganhos tangíveis: maior precisão de posicionamento, redução de tempo de ciclo por otimização de rampas de aceleração, e menor desgaste mecânico associado a movimentos mais suaves (S-curve). O sincronismo entre eixos diminui rejeitos e retrabalhos, aumentando eficiência operacional e trazendo retorno sobre investimento (ROI) em curto/médio prazo. Além disso, suporte a microstepping eleva a resolução sem necessidade de redimensionamento mecânico.

Diferenciais técnicos incluem isolamento galvânico nas E/S, diagnóstico integrado com logs de falhas, e opções de comunicação (Modbus/TCP, CANopen, EtherCAT opcional). Em comparação a controladores genéricos, a placa da ICP DAS oferece ferramentas de tuning (PID, anti-resonância), configuração de perfis de movimento e suporte a firmware atualizado, aumentando MTBF por meio de robustez de software. Em termos de segurança funcional, permite integração com relés de segurança e zonas de proteção conforme normas de aplicação.

Do ponto de vista competitivo, a universalidade do encaixe (pencaixe universal) facilita retrofit em painéis existentes, reduzindo custos de engenharia. A compatibilidade com arquiteturas IIoT e exposições via MQTT/OPC UA (quando habilitadas) facilita análises avançadas e integração com data historians. Para aplicações que exigem essa robustez, a série placa controle movimento 4-eixos da ICP Das é a solução ideal. Confira as especificações na página de produto da LRI.

Especificações técnicas da Placa de Controle de Movimento 4 eixos — Tabela de especificações

Tabela de especificações (formato sugerido)

Item Valor/Modelo Faixa/Unidade Observações/Compatibilidade
Eixos controláveis 4 eixos Step/Dir ou Pulse/Dir; servo via driver compatível
Resolução de pulso até 10 MHz Hz Suporta microstepping até 256x (depende do driver)
Entradas digitais 8~16 canais Isolamento optoacoplado
Saídas digitais 8~16 canais Relé/Transistor (configurável)
Entradas analógicas 2 0-10 V / 4-20 mA Para feedback de posição/velocidade
Comunicação Ethernet (Modbus/TCP), CANopen, opcional EtherCAT OPC UA/MQTT via gateway/edge
Alimentação 24 VDC ±10% VDC PFC recomendado na fonte
Consumo típico 4~10 W W Variável com E/S ativas
Temperatura operacional -20 a +60 °C °C Ventilação recomendada em painéis fechados
Proteção IP20 Montagem em painel / trilho DIN
Certificações CE, RoHS Conformidade eletromagnética e segurança
MTBF (estimado) >100.000 h horas Dependente de ambiente e carga térmica

Detalhamento técnico por subsistema

  • Interface de E/S: Entradas isoladas com filtros anti-rebote e supressão de transientes; saídas configuráveis para controle de relés ou sinais de segurança. Isolamento galvânico entre lógica e potência reduz riscos de loop de terra.
  • Saídas de controle de motor / drivers: suporta sinais step/dir e pulse/dir, com parametrização de largura de pulso, sentido, e lógica de enable. Suporta servo via interface TTL para drivers externos, com funções de leitura de encoder quando disponível.
  • Comunicação: porta Ethernet com Modbus/TCP nativo; suporte a CANopen para redes de servo/encoder; possibilidade de EtherCAT via módulo opcional para alto desempenho em sincronismo; MQTT/OPC UA viabilizados por gateway. Recomenda-se VLANs industriais e QoS para minimizar latência.

Alimentação, proteção e mecânica

  • A placa opera em 24 VDC; recomenda-se fonte com PFC e capacidade de arrancada para evitar queda de tensão em habilitação de cargas. Proteções incluem fusíveis rearmáveis, supressores TVS e varistores.
  • Dimensões e montagem: formato compacto com trilho DIN padrão; recomenda-se espaçamento para dissipação e fixação anti-vibração em ambientes com até 5 g de vibração.
  • Certificações e conformidades: além de CE e RoHS, verifique conformidade EMC para aplicação específica; para ambientes médicos/biomédicos considerar IEC 60601-1 (quando aplicável) e para equipamentos de áudio IEC/EN 62368-1 em casos de integração em sistemas multimídia.

Guia prático de instalação e configuração — Como usar a placa de controle de movimento

Preparação e checklist pré-instalação

  • Verifique documentação, esquemas elétricos e requisitos de alimentação; tenha ferramentas isoladas, multímetro, e cabos adequados. Confirme versão de firmware e notas de release para compatibilidades.
  • Garanta aterramento único (single-point) do painel e separação de cabos de potência e sinais para reduzir ruído. Estabeleça plano de testes e rollback antes de conectar motores.
  • Confirme compatibilidade de drivers (tensão/corrente), limites mecânicos (course limits) e requisitos de segurança funcional; configure permissões de usuário para alteração de parâmetros críticos.

Montagem mecânica e conexões elétricas

  • Monte em trilho DIN respeitando espaçamentos para ventilação; torque dos bornes conforme manual para evitar falsos contatos. Use malhas de aterramento para carcaça e blindagem de cabos.
  • Conecte sinais step/dir com cabos trançados e aterramento na extremidade; evite loops de terra em encoders e sensores. Utilize filtros RC ou optoacopladores adicionais quando necessário.
  • Alimente a placa com fonte 24 VDC com PFC e proteções; insira fusíveis e monitore corrente de startup. Separe alimentações de servo/motor da lógica quando possível.

Configuração de eixos e parâmetros básicos

  • Parametrize passos por mm (ou passos/deg) com base em microstepping e passo do motor; aplique limites físico/soft (soft limits) e limites de velocidade/ aceleração.
  • Configure microstepping conforme torque/ruído desejado; ajuste ganho de corrente nos drivers e limite de aceleração para evitar perda de passos. Salve perfis por eixo para rápida reprodução.
  • Habilite homing com sensores de final de curso ou touch probes; defina sequência de homing e prioridades para evitar colisões ao inicializar.

Ajuste de controle e tuning

  • Use técnicas de tuning PID para eixos servo; inicie com ganho baixo e aumente proporcionalmente observando resposta e overshoot. Considere controle feedforward para trajetórias de alta dinâmica.
  • Aplique filtros anti-resonância e ajuste de notch quando detectar oscilações em determinadas frequências mecânicas. Utilize logs para identificar modos vibracionais.
  • Monitore temperatura de drivers e corrente em regime; ajuste rampas para reduzir aquecimento e estresse mecânico.

Procedimentos de teste e comissionamento

  • Execute movimentos de baixa velocidade para validar direção e limites; realize homing e movimentos de referência antes de operação em produção.
  • Utilize rotinas de diagnóstico para verificar integridade de E/S, latência de rede e perda de pacotes; corrija endereçamento Modbus/TCP e mapeamento de tags.
  • Documente resultados, versões de firmware e parâmetros finais; implemente backup automático e plano de rollback.

Manutenção preventiva e firmware/atualizações

  • Estabeleça ciclo de inspeção para conectores, terminais e cabos; cheque logs de erro e substitua componentes próximos ao EOL.
  • Mantenha firmware atualizado para correções de segurança e melhorias; teste atualizações em bancada antes de aplicar em produção.
  • Valide MTBF esperado e planeje sobressalentes críticos em estoques (drivers, placas de I/O, fontes).

Integração com sistemas SCADA e plataformas IIoT

Protocolos suportados e melhores práticas de mapeamento de tags

  • Utilize Modbus/TCP para integração direta com a maioria dos SCADA; mapeie registros com nomenclatura padronizada (e.g., MACHINE/AXIS1/POS). Para telemetria, adicione MQTT ou OPC UA via gateway para IIoT.
  • Evite usar endereços absolutos não documentados; padronize endereçamento e mantenha arquivo CSV/JSON do mapeamento de tags para o time de automação.
  • Implemente heartbeats e watchdogs para detectar e recuperar falhas de comunicação; defina TTL de tags em collectors e historizadores.

Exemplo de arquitetura: da I/O ao SCADA/IIoT

  • Arquitetura recomendada: Placa 4-eixos → Gateway edge (OPC UA/MQTT) → Historian/Time-Series DB → SCADA/Dashboard. Use data concentrators para agregar dados e aplicar pré-processamento (filtragem, compressão).
  • Para latências críticas, mantenha trajetórias e safety loops locais no controlador; utilize SCADA apenas para supervisão e setpoints de alto nível.
  • Em ambientes com múltiplas máquinas, use VLANs industriais e redundância de rede (STP/RSTP ou ring protocols) para reduzir downtime.

Segurança e gerenciamento remoto

  • Habilite autenticação forte para acesso remoto; utilize VPNs industriais, gerenciamento de chaves e logs de auditoria. Segmente redes OT/IT com firewalls e regras estritas de ACL.
  • Aplique hardening no firmware e desative serviços desnecessários; mantenha políticas de senha e atualização periódica.
  • Para controle remoto de firmware/parametrização, implemente rollback automático e checkpoints em caso de falha.

Recomendações para latência, sincronismo e redundância

  • Para sincronismo milimétrico, prefira EtherCAT ou soluções com clock distribuído; Modbus/TCP serve bem para supervisão mas tem limitação em determinismo.
  • Defina SLAs de latência e jitter; para aplicações críticas, projete redundância de controladores e caminhos de rede.
  • Monitore performance em tempo real e informe thresholds para alertas proativos.

Exemplo prático de aplicação — Casos de uso detalhados

Caso 1 — Sistema pick-and-place com 4 eixos

  • Diagrama: Eixo X (trilho), Y (carro), Z (elevador), Theta (rotativo). A placa controla todas as trajetórias com interpolação linear e homing coordenado.
  • Parâmetros: passos/mm por eixo, microstepping 16x, aceleração máxima 5000 mm/s², limites físicos configurados. Sequência: home -> pick -> move -> place -> return.
  • Observações: usar sensores de presença e verificação de torque estimado para detectar falhas de preensão; integrar via Modbus/TCP para logging em SCADA.

Caso 2 — Máquina de embalagem sincronizada com linhas de produção

  • Sincronismo: usar encoder mestre da esteira e rede CANopen/EtherCAT para seguir fases; a placa segue perfil de velocidade em tempo real para manter posição relativa.
  • I/O: triggers com baixa latência para atuadores de corte/selagem; alarmes com prioridade para parada de emergência.
  • Resultado: aumento de throughput e redução de desperdício por sincronismo preciso.

Caso 3 — Integração com robótica colaborativa e sensores

  • Coordenação: placa fornece posição e setpoints para robô colaborativo; sensores de segurança (light curtains, scanners) integrados nas E/S do controlador.
  • Segurança: definir níveis de desceleração e zonas seguras; comunicação de estado via Modbus/TCP para supervisor.
  • Benefício: flexibilidade operacional e rápida reprogramação de células colaborativas.

Código/fluxos de configuração exemplares

  • Snippet Modbus: mapeie registradores 40001+ para posição atual e 40050+ para comandos de movimento; implemente handshake de comando/ack para garantir execução.
  • Configuração rápida: template de parâmetros em CSV com campos: AXIS, STEPS_PER_UNIT, MAX_SPEED, ACC, MICROSTEP, HOME_DIR.

Comparações técnicas com produtos similares da ICP DAS e alternativas do mercado

Tabela comparativa (modelo, número de eixos, interfaces, comunicações, segmento)

Modelo Eixos Interfaces Comunicações Segmento/Preço
Placa 4-eixos (pencaixe) 4 E/S digitais/analógicas, encoder Modbus/TCP, CANopen Médio (retrofit/OEM)
Controlador Multi-axis 8 8 E/S ampliadas, EtherCAT EtherCAT, OPC UA Alto (linhas complexas)
Competidor A 4 E/S básicas Modbus RTU/TCP Baixo custo (menos recursos)

Vantagens relativas da placa 4-eixos

  • Ideal para retrofit e aplicações que exigem compactação e integração rápida; balanceia custo e funcionalidades com recursos de diagnóstico e isolamento.
  • Melhor escolha quando se busca interoperabilidade com PLCs e SCADA via Modbus/TCP sem necessidade imediata de EtherCAT.
  • Quando optar: equipes que precisam de solução comprovada, com ferramentas de tuning e suporte técnico local.

Quando escolher outra placa ICP DAS ou solução concorrente

  • Escolha controladores com EtherCAT se determinismo sub-ms for mandatório ou para sincronismo entre muitos eixos.
  • Opte por soluções com maior número de E/S integradas quando houver necessidade de múltiplos sensores sem módulos externos.
  • Avalie total cost of ownership (TCO): às vezes um controlador modular com expansão futura reduz custos a longo prazo.

Erros comuns, armadilhas técnicas e como evitá-las

Erros elétricos e de aterramento

  • Loops de terra e cabeamento inadequado geram ruído em encoders e perda de passos. Solução: aterramento único, cabos trançados, blindagem aterradada num só ponto.
  • Falhas por picos de tensão: use supressão (TVS, varistores) e fusíveis dimensionados. Proteja entradas analógicas com RC e proteções transient.
  • Recomendação: separar caminhos de potência e sinais e usar filtros EMI conforme IEC/EN 62368-1.

Configuração incorreta de passos/ganhos

  • Sintomas: perda de passos, overshoot e instabilidade. Correção: rever passos/mm, reduzir ganhos PID, aplicar tuning incremental e testes de resposta.
  • Use logs e osciloscópio em sinais de pulso para verificar integridade. Documente parâmetros finais e ofereça rollback.
  • Caso de uso: microstepping excessivo sem ajuste de corrente do motor pode reduzir torque—ajuste conforme curva torque/velocidade.

Falhas de comunicação e latência

  • Sintomas: comandos atrasados, erros Modbus, perda de sincronia. Mitigação: verificar rede física, switches industriais, QoS e VLANs.
  • Teste de carga: simule tráfego SCADA e verifique jitter; priorize tráfego de controle quando necessário.
  • Ferramentas: use sniffers e logs para identificar pacotes corrompidos e latências; habilite retransmissão e backoff.

Boas práticas para evitar perda de sincronismo e desgaste mecânico

  • Implementar rampas adequadas, limites de aceleração e monitoramento de torque. Realize manutenção preditiva baseada em dados coletados via IIoT.
  • Evitar movimentos bruscos e parâmetro de aceleração além da capacidade mecânica. Use buffers de movimento e planejamento de trajetórias.
  • Treinar equipe para procedimentos de emergência e identificar padrões de falha precoce.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

A placa de controle de movimento 4 eixos (pencaixe universal) da ICP DAS é uma solução robusta para aplicações industriais que demandam precisão, sincronismo e integração com SCADA/IIoT. Seus recursos de diagnóstico, suporte a protocolos industriais e facilidade de retrofit oferecem ROI rápido para OEMs, integradores e fábricas. Para aplicações que exigem essa robustez, a série placa controle movimento 4-eixos da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-pencaixe-universal.

Se preferir explorar opções modulares ou linhas com EtherCAT para determinismo extremo, veja outras soluções em https://www.lri.com.br/aquisicao-de-dados/. Consulte também nossos artigos técnicos sobre integração Modbus/TCP e arquitetura IIoT no blog técnico: https://blog.lri.com.br/ e https://blog.lri.com.br/como-integrar-modbus-tcp (leitura recomendada). Incentivamos perguntas técnicas e comentários — deixe suas dúvidas para que possamos fornecer exemplos práticos ou auxílio em seleção de modelo e configuração.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e resumo estratégico (aplicações específicas e roadmap)

A tendência é integração mais profunda com edge computing, modelos de inferência local para manutenção preditiva e suporte nativo a OPC UA e MQTT com segurança integrada. Controladores futuros devem agregar mais inteligência on-edge, permitindo decisões autônomas de recuperação e otimização de trajetórias com base em telemetria.
Para a tomada de decisão estratégica, priorize controladores com modularidade, fácil atualização de firmware e documentação clara de APIs para integração com SCADA e plataformas IIoT. Considere total cost of ownership, capacidade de expansão e ecossistema de suporte técnico local.
Planeje pilotos em células de baixa criticidade para validar latência, sincronismo e integração de segurança antes de rollouts em larga escala; isso reduz risco e acelera o retorno do investimento.
