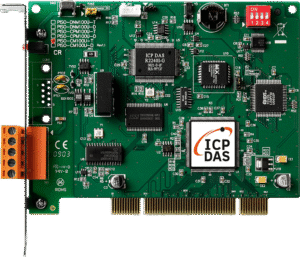

Placa PCI Universal CAN Programável 1 Porta Bloco Terminal

Introdução

A Placa PCI Universal CAN Programável 1 Porta da ICP DAS é uma solução robusta para integração de redes CAN em sistemas industriais via barramento PCI. Neste artigo técnico abordarei arquitetura, especificações elétricas, requisitos de sistema e práticas de integração com SCADA e IIoT, já incluindo termos como placa PCI CAN, comunicação CAN, ICP DAS e IIoT. O público-alvo são engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos que exigem precisão técnica e orientação prática.

Apresentarei normas e conceitos relevantes (por exemplo, ISO 11898, IEC 61000 para EMC, IEC/EN 62368-1 para segurança de equipamentos eletrônicos), indicadores de confiabilidade como MTBF, e práticas de instalação elétrica (isolamento, aterramento e PFC quando aplicável ao sistema de alimentação). Haverá tabelas, listas de verificação, exemplos de configuração e trechos de código para acelerar sua validação em bancada e campo.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Interaja com o conteúdo: pergunte sobre cenários específicos ou comente sua experiência com placas CAN em aplicações industriais; responderei com recomendações técnicas.

Introdução ao Placa PCI Universal CAN Programável 1 Porta: visão geral do produto e conceito fundamental (Placa PCI Universal CAN Programável 1 Porta)

O que é o Placa PCI Universal CAN Programável 1 Porta? Definição, arquitetura e componentes-chave

A Placa PCI Universal CAN Programável 1 Porta é um módulo de aquisição e comunicação que permite conectar um nó CAN a um computador industrial via PCI. Arquiteturalmente, combina um transceiver CAN, controlador CAN (compatível com CAN 2.0A/2.0B), circuitos de isolamento e o conector PCI para inserção em slots PCI padrão (32-bit, 33 MHz compatível com legacy). Componentes-chave incluem o conector PCI, o chipset controlador CAN, o conector de bloco terminal para o barramento CAN e a interface de programação integrada.

O layout da placa tipicamente separa a seção de lógica do barramento da seção de potência por isolamento físico e ótico. A placa oferece sinais de diagnóstico (LEDs para TX/RX, erro e estado de link), jumpers para seleção de terminação 120 Ω e opcionalmente um fusível de proteção. A programabilidade refere-se à possibilidade de carregar configurações, carregadores de firmware ou scripts que definam filtros de mensagens, modos operacionais e timestamps.

Do ponto de vista de integração, a placa fornece APIs e drivers para Windows e Linux, compatibilidade com bibliotecas como SocketCAN (Linux) ou DLLs proprietárias, e suporte a ferramentas de desenvolvimento para mapear IDs CAN, filtros e callbacks. Isso facilita integração com sistemas SCADA, gateways IIoT e ferramentas de análise.

Visão rápida das funcionalidades e requisitos de sistema

Funcionalidades principais: suporte a taxas de até 1 Mbps (CAN tradicional), seleção de modos normal/listen-only/loopback, filtros de hardware para IDs, buffering de mensagens com timestamps e isolamento galvanico até tipicamente 2500–3000 VDC. Alguns modelos oferecem suporte a CAN FD — verifique o modelo específico antes da compra.

Requisitos de hardware: slot PCI disponível (não PCIe), fonte de alimentação do chassi, cabeamento CAN com terminação adequada e PC com drivers compatíveis. Requisitos de software: sistema operacional suportado (Windows 7/10/Server, Linux kernel com SocketCAN ou driver proprietário), utilitários de configuração e bibliotecas API.

Para garantia de robustez em ambientes industriais, recomenda-se alimentação com PFC (Power Factor Correction) em fontes do rack e atenção a normas EMC (IEC 61000-6-2/4). A placa deve operar dentro da faixa de temperatura especificada e com montagem mecânica firme para evitar microcortes em ambientes com vibração.

Principais aplicações e setores atendidos (Placa PCI Universal CAN Programável 1 Porta)

Automação industrial e controle de máquinas

Na automação, a Placa PCI Universal CAN Programável 1 Porta é usada para monitoramento do barramento CAN de máquinas, captura de telemetria de drives e PLCs e integração de painéis HMI com redes veiculares embarcadas. Em linhas de produção, ela permite leitura de sensores e atuadores em tempo real, com latência baixa e filtros que reduzem tráfego processado pelo host.

Exemplos práticos incluem controle de servomotores via CANopen, monitoramento de variadores VFD e aquisição de dados de sensores distribuídos. A capacidade de operar em modos listen-only e loopback facilita diagnósticos sem interferir no tráfego operacional.

Em aplicações que exigem alta disponibilidade, a placa é integrada a arquiteturas redundantes de software (hot-standby) e racks com fontes redundantes, reduzindo MTTR e melhorando SLA de produção.

Energia, transporte e infraestruturas críticas

Setores como utilities e transporte usam a placa para integrar dispositivos embarcados (por exemplo, veículos industriais), sistemas de sinalização e monitoramento de subestações quando há necessidade de interface CAN para partir/diagnosticar dispositivos. Em subestações, a captura de eventos no barramento local pode ser encaminhada para SCADA para análise de falhas.

No transporte e veículos industriais, a placa permite logging de dados CAN para análise de falhas de ECU, telemetria e atualização de firmware em bancada. A robustez elétrica (isolamento, imunidade a transientes) é crítica em ambientes com altos níveis de ruído eletromagnético.

Para infraestruturas críticas, recomenda-se verificar conformidade a normas aplicáveis (EMC industrial e segurança) e aplicar práticas de segregação de rede e criptografia ao transmitir telemetria via IIoT.

Laboratórios, P&D e teste de dispositivos embarcados

Em P&D, a placa é usada para simulação de redes CAN, testes de ECUs, e desenvolvimento de firmware. A programabilidade permite injetar frames, simular cargas de rede e validar casos de erro previsíveis.

Instrumentação de bancada se beneficia de timestamps precisos e buffers de captura para replay de cenas em campo. Ferramentas de análise podem correlacionar logs CAN com sinais analógicos e digitais em laboratórios de validação.

Para integração em procedimentos de certificação, a placa facilita testes pré-certificação ao reproduzir tráfegos padronizados e condições extremas de operação.

Especificações técnicas do Placa PCI Universal CAN Programável 1 Porta (tabela detalhada)

Tabela de especificações técnicas (interface, desempenho, alimentação, ambiente)

Condições ambientais, certificações e conformidades

A placa geralmente é homologada para ambiente industrial, com faixa de temperatura estendida e resistência a choques/vibrações conforme normas MIL e IEC aplicáveis. As certificações típicas incluem CE, RoHS e conformidade EMC segundo IEC 61000 series; para ambientes médicos/criticos consultar requisitos adicionais como IEC 60601-1.

Recomenda-se validar o MTBF fornecido pelo fabricante em planilha de confiabilidade considerando temperatura e duty-cycle. Em ambientes críticos, combine a placa com prática de redundância de software e monitoramento de integridade.

Considere proteção adicional contra sobretensões e transientes (TVS diodes, filtros LC) na linha CAN, especialmente em veículos industriais e instalações com motores pesados.

Importância, benefícios e diferenciais do Placa PCI Universal CAN Programável 1 Porta

Benefícios operacionais: confiabilidade, latência e manutenção

A placa melhora a confiabilidade do sistema ao fornecer isolamento galvanico e buffers locais que reduzem perdas de frames durante picos de tráfego. Latência é baixa devido ao barramento PCI direto; isso favorece aplicações que exigem determinismo relativo em ambientes Windows/Linux.

Manutenção é facilitada por LEDs de diagnóstico, utilitários de software para teste de loopback e filtros configuráveis que diminuem necessidade de intervenção manual. Redução do TCO vem da facilidade de integração e long-life support da ICP DAS.

A capacidade de programabilidade diminui tempo de comissionamento e permite atualizações remotas de configuração, desde que a política de change management e segurança seja seguida.

Diferenciais técnicos frente a alternativas

Diferenciais típicos incluem isolamento reforçado, API proprietária com exemplos, compatibilidade com SocketCAN e utilitários de diagnóstico embutidos. A programabilidade de filtros e modos operacionais diretamente na placa permite offload de processamento do host.

Comparado a adaptadores USB-CAN, a solução PCI oferece menor latência e maior estabilidade em racks industriais, além de alimentação via slot e menor footprint de cabos. Versões com suporte a CANopen ou protocolos adicionais agregam valor para integração direta com dispositivos de campo.

A robustez eletromecânica e a conformidade com normas industriais tornam a placa adequada onde falhas têm alto custo operacional.

Para aplicações que exigem essa robustez, a série Placa PCI Universal CAN Programável 1 Porta da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-programavel-1-porta-bloco-terminal

Guia prático de instalação e uso do Placa PCI Universal CAN Programável 1 Porta (Placa PCI Universal CAN Programável 1 Porta)

Preparação: requisitos de hardware, firmware e ambiente

Checklist pré-instalação:

• Verifique slot PCI disponível e espaço físico no chassi.
• Confirme a versão do sistema operacional e drivers suportados.
• Garanta alimentação estável do rack com PFC na fonte se necessário.

Atualize firmware/driver antes de entrar em operação e mantenha backups das configurações. Planeje horário de janela para instalação em produção e procedimentos de rollback.

Documente números de série, versões de firmware e versões de driver para facilitar suporte e compatibilidade futura.

Instalação física: montagem PCI, conexões do bloco terminal e cuidados elétricos

Procedimento de instalação:

1. Desligue o sistema e descarregue estática (ESD).
2. Insira a placa no slot PCI e fixe o parafuso de retenção.
3. Conecte o barramento CAN ao bloco terminal, garantindo terminação 120 Ω conforme topologia.

Cuidados elétricos:

• Use cabeamento com pares trançados e shield quando exigido.
• Aterramento local adequado e evitar loops de terra.
• Insira proteção contra sobretensões se ambiente com transientes.

Configuração de software e instalação de drivers (Windows/Linux)

Instale drivers fornecidos pelo fabricante ou utilize SocketCAN em Linux. Valide reconhecimento pelo SO:

• Windows: Device Manager -> verificar dispositivo PCI -> instalar driver.
• Linux: dmesg | grep can; modprobe can_dev; modprobe can_raw ou socketcan utilities.

Use utilitários para alterar bitrates, habilitar filtros e visualizar tráfego. Documente passos para padronizar deploys em múltiplas máquinas.

Programação CAN: configuração de bitrates, filtros e modos operacionais

Configuração típica:

• Selecione bitrate conforme topologia (125 kbps para sensores, 500 kbps para controle, 1 Mbps para alta performance).
• Configure filtros por ID para reduzir carga no host.
• Use modos listen-only para diagnóstico sem afetar a rede.

Para automação, implemente scripts que inicializem a placa com parâmetros padrão ao boot. Exemplos (Linux SocketCAN): ip link set can0 up type can bitrate 500000.

Testes, validação e checklist de comissionamento

Testes essenciais:

• Loopback local e verificação de LEDs.
• Captura de tráfego em condições de pico.
• Teste de resistência a transientes com gerador de sinal (em ambiente controlado).

Checklist:

• Drivers atualizados, isolamento confirmado, terminação correta, filtros testados e documentação de resultados.

Manutenção e solução de problemas comuns

Erros comuns e ações:

• Mismatch de baud rate -> sincronização com outros nós.
• Problemas de aterramento -> eliminar loops e checar resistência de terra.
• Perda de frames -> aumentar buffering e revisar filtros.

Mantenha logs de eventos, scripts de diagnóstico e plano de manutenção preventiva.

Integração do Placa PCI Universal CAN Programável 1 Porta com sistemas SCADA e plataformas IIoT (Placa PCI Universal CAN Programável 1 Porta)

Protocolos e interfaces: MODBUS, OPC UA, MQTT, e gateway CAN-to-cloud

A placa atua como fonte de dados CAN cujo payload pode ser mapeado para protocolos industriais:

• OPC UA para SCADA corporativo.
• MQTT para telemetria IIoT em cloud.
• Modbus TCP/RTU quando necessário via gateway.

Arquiteturas típicas implementam um gateway edge que converte frames CAN em mensagens semânticas (JSON/Protobuf) e publica via MQTT/TLS para nuvem.

Arquitetura de integração: edge, gateway e cloud

Padrão recomendado:

• Edge node com placa PCI no servidor local.
• Gateway de protocolo para tradução CAN→OPC UA/MQTT.
• Nuvem para analytics e visualização.

Separação de camadas e segmentação de rede aumentam segurança e confiabilidade.

Exemplos de configuração com SCADA populares (Ignition, Wonderware, Siemens)

Para Ignition ou Wonderware:

• Configure driver OPC UA que consome tags do gateway.
• Mapeie IDs CAN para tags lógicos com metadados (escala, unidade).

Com Siemens, use gateways compatíveis (p. ex. edge controllers) para integrar CAN à arquitetura PCS7.

Segurança e melhores práticas IIoT (autenticação, segmentação de rede)

Recomendações:

• VPN/TLS para tráfego IIoT.
• Autenticação mútua e rotação de chaves.
• Segmentação de rede: mantenha o barramento CAN e o host em VLANs separadas e aplique firewalls de aplicação.

Implemente políticas de patch e monitoramento contínuo para evitar vetores de ataque via endpoints.

Para casos de uso e integração com SCADA, consulte também: https://blog.lri.com.br/integracao-can-com-scada e https://blog.lri.com.br/iiot-telemetry-can

Exemplos práticos de uso do Placa PCI Universal CAN Programável 1 Porta

Caso prático 1 — Monitoramento de barramento CAN em linha de produção

Descrição do setup: servidor industrial com placa PCI capturando tráfego CAN de vários drives. Métricas coletadas: tempos de resposta, erros de CRC, taxa de retransmissão e utilização do barramento.

KPIs observados: redução de downtime por detecção precoce de falhas, menor tempo de diagnóstico e melhoria no OEE. Procedimento incluiu filtros para reduzir ruído e armazenamento em banco temporal.

Caso prático 2 — Telemetria remota via IIoT com MQTT

Arquitetura: host com placa PCI converte CAN frames em JSON e publica via MQTT/TLS para broker em nuvem. Payloads compactados com protobuf para eficiência.

Política de envio: batch de 1s para eventos críticos e 60s para telemetria periódica. Segurança: TLS, autenticação por token e segmentação de rede.

Caso prático 3 — Diagnóstico e logging em veículos industriais

Captura de tráfego CAN em veículos industriais usando a placa em bancada para replicar falhas. Logs permitem análise forense de eventos e replay em simulador.

Ferramentas de análise correlacionam CAN IDs com mensagens de ECU e permitem identificação de falhas intermitentes.

Snippets e exemplos de comandos/trechos de código para integração

Exemplo Linux (SocketCAN):

• ip link set can0 up type can bitrate 500000
• candump can0
  Exemplo Python (pseudocódigo com socketcan):
• import can
• bus = can.interface.Bus(channel=’can0′, bustype=’socketcan’)
• msg = bus.recv(timeout=1)

Comparação com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Comparativo técnico: placas PCI CAN da ICP DAS vs. variantes com múltiplas portas

Tabela comparativa (resumo):

• 1 porta PCI: menor custo, menor consumo, ideal para logging/integração local.
• Multi-porta: mais I/O, ideal para gateways e agregação de redes.
  Trade-offs: múltiplas portas aumentam complexidade de drivers, consumo e dimensionamento térmico.

Escolha conforme topologia de rede, latência aceitável e número de nós a monitorar.

Erros comuns na escolha ou implementação e como corrigi-los

Erros frequentes:

• Selecionar bitrate inadequado → sincronia.
• Não usar terminação → reflexões e perda de frames.
• Mau aterramento → ruído e erros intermitentes.
  Correções: validar topologia física, calibrar filtros e aplicar proteção contra transientes.

Considerações de compatibilidade entre firmware, drivers e bibliotecas

Mantenha consistência entre versões de firmware, drivers e SDK. Teste atualizações em bancada com rollback documentado para evitar regressões em produção.

Documente APIs usadas, versões e notas de release para conformidade.

Conclusão técnica e chamada para ação — Solicite cotação ou Entre em contato

Resumo executivo: quando escolher este Placa PCI Universal CAN Programável 1 Porta e ganhos esperados

Escolha a placa quando necessitar de integração direta de CAN em servidores industriais com baixa latência, robustez elétrica e facilidade de diagnóstico. Ganhos esperados: menor TCO, melhoria no tempo de diagnóstico e integração simplificada com SCADA/IIoT.

A placa é especialmente indicada para laboratórios, linhas de produção e aplicações de telemetria onde o barramento CAN é o backbone de instrumentação.

Como solicitar suporte técnico, demonstração ou cotação

Para demonstrações técnicas, cotação ou suporte, contate nosso time técnico através das páginas de produto. Para aplicações que exigem essa robustez, a série Placa PCI Universal CAN Programável 1 Porta da ICP Das é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-programavel-1-porta-bloco-terminal

Outra opção de produto (para multi-porte ou necessidades específicas) está disponível em: https://www.lri.com.br/comunicacao-de-dados/

Entre em contato e informe seu cenário (nós CAN, bitrates, ambiente) para recebimento de proposta técnica detalhada.

Perspectivas futuras, aplicações específicas e resumo estratégico para o Placa PCI Universal CAN Programável 1 Porta

Tendências tecnológicas e oportunidades em SCADA/IIoT e CAN (padronização, segurança, edge computing)

Tendências: convergência CAN→Ethernet pelo uso de gateways e encapsulamento; adoção de CAN FD para maior throughput; maior integração com Edge computing para pré-processamento de dados. Segurança emergente exige autenticação e criptografia nas camadas de transporte gateway→cloud.

Padrões abertos e interoperabilidade com OPC UA e MQTT seguirão sendo críticos para adoção em larga escala.

Recomendações estratégicas para implantação escalável e upgrades

Recomendações:

• Planejar topologia e terminação de cabo desde o projeto.
• Utilizar gateways edge para reduzir latência e custos de banda.
• Padronizar templates de configuração e processos de atualização de firmware.

Escalabilidade exige monitoramento proativo do health dos nodes e estratégia de redundância.

Interaja: deixe perguntas sobre integração em seu cenário real ou comente para que possamos propor um roteiro de implementação.
