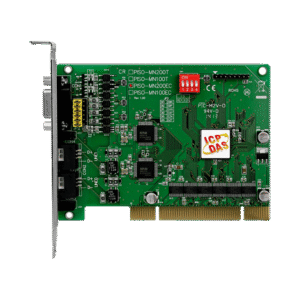

Placa PCI Universal de Controle MotionNet Dual-Line MiniClamp

Introdução

A Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp da ICP DAS é uma solução de motion control embarcada para PC industrial, projetada para aplicações que exigem sincronismo preciso entre múltiplos eixos, redundância em rede e integração com arquiteturas IIoT/SCADA. Neste artigo técnico vou explicar o que é essa placa, como funciona o barramento MotionNet Dual Line, e por que o formato PCI e os recursos Mini‑Clamp são relevantes para controladores de alto desempenho e integradores de máquinas. Palavras-chave: Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp, MotionNet, PCI, motion control, ICP DAS.

O produto combina determinismo de campo com facilidade de integração em sistemas baseados em PC, permitindo que engenheiros de automação implementem controle de posição, velocidade e torque com latência previsível. A arquitetura Dual Line agrega tolerância a falhas na rede de servo/drive e reduz risco operacional em linhas críticas. Conceitos técnicos como MTBF, PFC em fontes de alimentação do sistema e requisitos de EMC/EMI (IEC 61000) são determinantes para garantir a disponibilidade requerida em ambientes industriais.

Ao longo deste artigo abordarei aplicações práticas (packaging, CNC, robótica), requisitos setoriais, detalhes de compatibilidade de hardware e software, procedimentos de instalação e boas práticas de integração com SCADA, OPC UA e plataformas IIoT. Estabelecerei também comparações técnicas e um guia de diagnóstico para engenharia e manutenção, com referências normativas aplicáveis como IEC/EN 62368‑1, IEC 61131‑3 e recomendações de segurança funcional.

O que é a Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp e por que importa

A placa é uma interface de motion control do tipo PCI que implementa o protocolo MotionNet em topologia Dual Line, permitindo comunicações determinísticas entre o controlador (host PC) e módulos de I/O/servo drives. Tecnicamente, ela atua como um mestre de rede de campo, gerenciando pacotes de comando/feedback com baixa latência. O formato PCI (32/64‑bit) garante largura de banda adequada para atualização rápida de estados e telemetria.

O design Mini‑Clamp refere‑se a conectores e mecanismos de fixação compactos, otimizando a instalação em gabinetes com espaço restrito. Em termos operacionais, isso reduz tempos de cabeamento e facilita a manutenção, sem comprometer o desempenho elétrico. A robustez mecânica e a conformidade eletromagnética são críticas em ambientes industriais, onde ruído e transientes são comuns.

Importa para integradores e engenheiros porque combina determinismo, redundância e integração direta com PCs industriais usados como controladores de alto nível (softPLC, motion applications). Quando comparada a soluções baseadas apenas em PLCs tradicionais, a placa oferece maior flexibilidade de software, integração com analytics e facilidade para projetos retrofit em máquinas legadas.

Principais aplicações e setores atendidos com Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp

A placa é indicada para automação de máquinas críticas: linhas de packaging, sistemas de indexação, células robóticas, máquinas CNC e montagem automotiva. Em packaging, o sincronismo multi‑eixo é essencial para garantir precisão de transferência de produtos em altas velocidades; a comunicação determinística do MotionNet suporta isso. Em CNC e robótica, a baixa latência e o feedback de encoder permitem movimentos suaves e repetíveis.

Setores como utilities, manufatura, energia e OEMs também se beneficiam quando há necessidade de aquisição de dados em tempo real, redundância e integração com plataformas IIoT. Por exemplo, em subestações ou plantas de geração distribuída, a topologia Dual Line reduz a chance de parada por falha de comunicação, aumentando disponibilidade operacional. Em OEMs, a modularidade facilita o desenvolvimento de máquinas com opções de I/O distribuída.

O valor agregado aparece também em projetos de retrofit, onde máquinas antigas podem ganhar funcionalidades de sincronismo e telemetria sem trocar toda a arquitetura de controle. Isso reduz CAPEX e tempo de parada, permitindo a introdução de funcionalidades de manutenção preditiva e integração com MES/SCADA.

Setores prioritários e requisitos típicos

• Automotivo: demandas por latência muito baixa, sincronismo entre estações e alto MTBF. A placa atende com determinismo e redundância.
• Packaging / FMCG: alta cadência, precisão de posicionamento e fácil manutenção; a topologia Dual Line fornece continuidade operacional.
• Energia e utilities: foco em disponibilidade, tolerância a falhas e diagnósticos remotos. A robustez elétrica e conformidade a normas EMC são fundamentais.
• OEM e retrofitting: necessidade de integração com PCs e software customizável, além de compatibilidade com diversos drives e encoders.

Cada setor exige verificações específicas: segurança funcional (SIL/PL), compatibilidade eletromagnética (IEC 61000), e conformidade elétrica (IEC/EN 62368‑1) quando há interface com equipamentos de baixa tensão. Planeje MTBF e planos de manutenção com base nas horas de operação e histórico de falhas.

Especificações técnicas e compatibilidades Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp

Abaixo uma tabela resumo com os parâmetros mais relevantes. Observe que valores numéricos exatos (consumo, temperaturas, número de canais) devem ser confirmados no datasheet oficial da ICP DAS. Esta tabela visa facilitar consulta rápida de engenharia e procurement.

(Nota: preencha valores finais conforme datasheet oficial)

A compatibilidade de hardware e drivers é crítica. Tipicamente, a placa oferece drivers para Windows (7/10/Server) e versões de Linux com módulos kernel. Requisitos de BIOS incluem suporte a interrupções PCI e mapeamento de memória adequado. Para sistemas industriais, recomenda‑se uso de versões LTS de Linux (ex.: Ubuntu LTS ou CentOS) e testes de estabilidade com ntp/PTP se sincronismo de tempo for necessário.

Quanto a interfaces elétricas, verifique níveis de sinal (TTL, RS‑422/485), proteções contra surto e necessidade de fontes com PFC para manter qualidade da alimentação. Testes de EMC conforme IEC 61000 e certificações de segurança como IEC/EN 62368‑1 aumentam a confiança em aplicações críticas.

Compatibilidade de hardware e drivers

A placa requer slots PCI compatíveis; confirme se o host suporta 32/64‑bit e mapeamento de MMIO. Em PCs industriais, BIOS/UEFI deve permitir configuração de recursos de interrupção e remapeamento de IRQs. Para melhores resultados, habilite modos de economia de energia controlados e desative recursos que provoquem latência imprevisível (C‑states profundos).

Drivers oficiais da ICP DAS normalmente suportam Windows (x86/x64) e distribuições Linux, com utilitários para diagnóstico e configuração. Para integração com softwares de alto nível, existem SDKs e APIs que permitem controle direto dos eixos e leitura de telemetria. Verifique compatibilidade com versões do Visual Studio, GCC e runtime necessários para as bibliotecas.

Algumas dependências comuns: serviços de sincronização de tempo (PTP/IEEE 1588) para aplicações multi‑controlador, permissões de usuário para acesso a portas de I/O em Linux, e pacotes de runtime .NET para utilitários Windows. Atualizações de firmware e drivers devem ser gerenciadas em ambiente controlado, documentando rollback procedures.

Importância, benefícios e diferenciais do Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp

O principal benefício é a combinação entre determinismo, redundância e compactação física. O Dual Line garante continuidade de rede caso uma linha falhe, reduzindo tempo médio entre falhas perceptíveis e melhorando MTBF do sistema. O formato PCI facilita integração em PCs industriais usados como controladores determinísticos.

Para engenharia e manutenção, a placa reduz o tempo de comissionamento ao fornecer ferramentas de configuração e diagnóstico integradas. O Mini‑Clamp diminui complexidade de cabeamento e melhora a repetibilidade de conexões, o que é crítico em ambientes com vibração e manutenção frequente. Além disso, a integração com padrões como OPC UA e gateways Modbus/MQTT facilita a transição para IIoT.

Diferenciais técnicos incluem suporte a modos de controle (pulse/dir, encoder feedback), diagnósticos de integridade de rede, e implementação robusta do protocolo MotionNet. Em comparação com alternativas, o trade‑off típico é entre custo e funcionalidades — a placa ICP DAS tende a oferecer bom balanceamento entre robustez industrial e custo para OEMs.

Benefícios para engenharia e manutenção

• Redução de tempo de configuração via utilitários e drivers dedicados.
• Diagnósticos integrados e logs que facilitam manutenção preditiva.
• Menor TCO por permitir retrofit em máquinas existentes sem grande redesign.

Diferenciais técnicos frente ao mercado

• Implementação Dual Line para redundância nativa.
• Mini‑Clamp para conexões rápidas e seguras.
• Integração direta com PCs para soluções softPLC e coleta de dados para IIoT.

Guia prático: Instalação, configuração e uso da Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp

A preparação começa com checklist de gabinete: verifique espaço para slot PCI, dissipação térmica, fontes com PFC, rota de cabos e pontos de aterramento. Confirme versões de BIOS/UEFI e atualize firmware do host se necessário. Faça backups de configurações e imagens do sistema antes da instalação.

Para inserção física, siga ESD procedures, insira a placa firmemente no slot PCI, prenda o parafuso de retenção e conecte as linhas MotionNet com atenção à polaridade e blindagem. Aterramento adequado (PE) próximo aos conectores e uso de malha de cabos separados para sinais e potência minimizam ruído. Mantenha separação entre cabos de força e sinal conforme normas.

Na instalação de drivers, utilize o instalador oficial ICP DAS e verifique serviços e módulos carregados. Execute utilitários de diagnóstico para confirmar comunicação MotionNet e listar nós. Em seguida configure eixos no software de motion: defina pulses/dir, counts-per-rev, rampas e limites de velocidade antes de testes com movimento manual.

Preparação e checklist antes da instalação

• Gabinete com ventilação e espaço para PCI.
• Fonte com PFC e margem de potência.
• Plano de backup e rollback.
• Ferramentas e ESD kit.

Instalação física e conexão MotionNet

• Inserir placa no slot PCI; fixar.
• Conectar linhas Dual Line com atenção à blindagem.
• Implementar práticas de grounding e separação de cabos.

Instalação de drivers e software de configuração

• Instalar drivers oficiais e SDK.
• Verificar serviço de comunicação e logs.
• Testar nós e latência.

Configuração de Eixos e parâmetros de motion

• Definir parâmetros: pulses/dir, encoder CPR, rampas (acc/dec).
• Calibrar limites físicos e soft limits.
• Executar movimentos de teste com baixa velocidade e monitorar feedback.

Diagnóstico e resolução de problemas comuns

• LEDs de status: interpretar sinais de erro de rede e nós.
• Logs: latência excessiva indica problema de IRQ, BIOS ou drivers.
• Falhas de comunicação: verificar cabos, terminação e integridade elétrica.

Integração com sistemas SCADA e plataformas IIoT

A placa se integra ao SCADA através de gateways ou drivers que expõem variáveis via OPC UA, Modbus TCP ou adaptadores MQTT para envio a plataformas cloud. Recomenda‑se mapeamento de tags coerente com MES e hierarquia de dados normalizada (modelo ISA‑95) para facilitar análise e historização.

Para IIoT, a arquitetura típica inclui edge gateways que consolidam dados MotionNet e realizam processamento local (filtering, aggregation) antes de enviar a cloud. Utilizar modelos de tópicos MQTT e JSON padronizados simplifica integração com analytics e modelos de machine learning. Tempo de sincronização e coerência temporal são críticos para análises correlacionais; considere PTP/IEEE 1588 quando necessário.

Boas práticas de segurança incluem segmentação de rede (VLAN), autenticação forte, uso de VPN/SDP para acesso remoto e monitoramento contínuo. Checklist de disponibilidade inclui planos de redundância, failover e backup de configurações para minimizar RTO.

Protocolos e métodos de comunicação suportados

• MotionNet nativo para controle de eixos.
• OPC UA/Modbus/MQTT via gateways.
• PTP/IEEE 1588 para sincronização.

Arquitetura de integração SCADA/IIoT — exemplo prático

• Layer 1: Placa PCI no PC de controle (edge).
• Layer 2: Edge gateway (protocol conversion, buffering).
• Layer 3: SCADA/MES e Cloud (historian, analytics).

Boas práticas de segurança e disponibilidade

• Segmentação e políticas de firewall.
• Backup de firmware e configuração.
• Monitoramento e alertas via syslog/telemetria.

Exemplos práticos de uso da Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp

Caso 1 — Packaging: múltiplos eixos de preensão e transporte sincronizados via MotionNet, com troca de formato rápida. Parâmetros: microstepping, perfil S‑curve para reduzir choque mecânico, e latência de rede <1 ms para manter sincronismo. Resultado: aumento de throughput e redução de rejeitos por sincronismo incorreto.

Caso 2 — Linha automotiva: sincronismo entre células de montagem para aplicação de componentes; coleta de dados de torque e posição para análises de qualidade. A topologia Dual Line garante continuidade se uma linha for interrompida, mantendo produção até manutenção programada.

Caso 3 — Retrofitting: substituição de um rack proprietário por PC‑based control com placa PCI MotionNet, mantendo drivers e servos existentes. Procedimento: mapear I/O, testar segurança funcional, implementar limites e realizar comissionamento em paralelo para minimizar downtime.

Cada caso exige validação de requisitos de segurança (ex.: IEC 62061) e testes de aceitação (FAT/SAT) com documentação clara para manutenção e SLA.

Comparação técnica com produtos similares da ICP DAS e alternativas do mercado

A ICP DAS oferece outras placas e gateways para MotionNet e redes industriais; diferenças típicas incluem número de canais, suporte a PCIe versus PCI clássico, e opções de isolamento e proteção. Ao comparar, priorize critérios como determinismo, redundância, latência, suporte a encoders e facilidade de integração com software existente.

No mercado, existem alternativas de vendors especializados em motion control (ex.: Beckhoff, Bosch Rexroth, National Instruments). Essas soluções podem oferecer maior integração com ecossistemas próprios, mas às vezes com custo mais elevado ou maior curva de aprendizado. A escolha depende do trade‑off entre custo, suporte local e requisitos de performance.

Erros comuns incluem seleção inadequada de faixa de temperatura, desconhecimento de requisitos de grounding, uso de fontes sem PFC que geram ruído e falhas intermitentes, e implementação de topologias de cabo que não respeitam terminação e blindagem. Evitar esses erros reduz riscos de downtime.

Vantagens e limitações frente a outros modelos ICP DAS

• Vantagens: Dual Line, Mini‑Clamp, integração PCI.
• Limitações: verifique se suporta PCIe, número de canais e requisitos específicos de encoder.

Erros comuns de projeto e operação ao usar a placa

• Falta de aterramento adequado, cabos misturados com potência, firmware desatualizado.
• Parâmetros de movimento mal configurados (acc/dec excessiva) causando desgaste mecânico.
• Não testar cenários de falha de rede para validar redundância.

Conclusão

A Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp da ICP DAS é uma solução robusta para aplicações industriais que demandam sincronismo, redundância e integração com arquiteturas IIoT/SCADA. Seus diferenciais — topologia Dual Line, formato PCI e conexões Mini‑Clamp — proporcionam vantagens em retrofit, novas máquinas e ambientes de alta disponibilidade. Recomendo que equipes de engenharia realizem testes pilotos e validem requisitos de segurança e EMC antes do rollout.

Próximos passos sugeridos: conduzir um teste de bancada com os drives e encoders previstos, validar drivers no sistema operacional alvo, e planejar FAT/SAT com cenários de falha. Para aplicações que exigem essa robustez, a série Placa PCI Universal de Controle MotionNet Dual Line Mini‑Clamp da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/automacao-e-controle-de-maquinas/placa-pci-universal-de-controle-motionnet-dual-line-mini-clamp
