Introdução — Entenda o que é a placa PCI universal MotionNet Dual-Line (placa PCI universal de controle MotionNet Dual-Line)

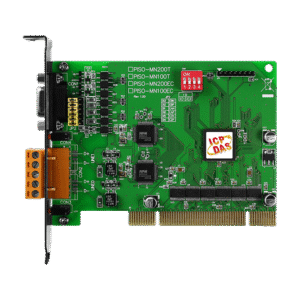

A placa PCI universal de controle MotionNet Dual-Line da ICP DAS é um módulo de comunicação e controle determinístico para aplicações industriais que exige baixa latência e redundância de rede; ela atende integradores, engenheiros de automação e equipes de TI industrial. Neste artigo abordamos arquitetura MotionNet Dual-Line, blocos terminais, especificações elétricas e mecânicas, integração com SCADA/IIoT e critérios de seleção para redução de MTTR e otimização do OEE. Palavras-chave principais usadas: placa PCI MotionNet Dual-Line, MotionNet Dual-Line, placa PCI universal.
Visão geral rápida — Apresente o produto, finalidade e público-alvo
A placa funciona como um gateway PCI para redes MotionNet em topologia Dual-Line, permitindo controle de eixos, I/O distribuído e sincronização de dispositivos em nível de fábrica. O público-alvo inclui OEMs, fábricas 4.0, integradores de máquinas CNC e utilities que demandam determinismo, robustez elétrica e manutenção simplificada. Para aplicações complementares consulte artigos técnicos no blog da LRI sobre protocolos industriais e IIoT: https://blog.lri.com.br/artigo-motionnet e https://blog.lri.com.br/protocolos-industriais.
Conceito fundamental: O que é a placa e como funciona — Explique arquitetura MotionNet Dual-Line e blocos terminais
A arquitetura MotionNet Dual-Line combina duas linhas redundantes em anel/linha para tolerância a falhas; a placa PCI atua como mestre/host, gerenciando endereçamento, sincronização e transporte de dados em tempo real (determinismo <1 ms em muitos cenários). Os blocos terminais (terminal blocks) fornecem pontos de conexão robustos, separação galvânica e facilidade de manutenção em campo. Analogia: pense na placa como o “controlador de tráfego” que garante que cada eixo receba comandos no tempo certo, mesmo sob falha de cabeamento.
Principais capacidades técnicas em uma frase — Resuma desempenho, canais e compatibilidade
A placa oferece canais para I/O e motion, taxas de atualização determinísticas, suporte a encoders e servos via MotionNet, isolamento galvânico, e compatibilidade com drivers Windows/Linux e stacks SCADA comerciais. Projetada para MTBF elevado e operação contínua, sua fonte de alimentação segue práticas de PFC e filtros para imunidade a ruído. Atende requisitos de compatibilidade eletromagnética industrial como IEC 61000-6-2 (imunidade) e IEC 61000-6-4 (emissões).
Principais aplicações e setores atendidos pelo placa PCI universal de controle MotionNet Dual-Line
Aplicações em automação de máquinas — Controle de eixos, sincronização e I/O distribuído
A placa é aplicada em sincronização multi-eixo de linhas de produção, controle de transportadores e máquinas de embalagem, garantindo jitter reduzido e comandos síncronos. Em projetos CNC e robótica, permite integração direta com encoders e drives, reduzindo latência de loop de controle. Em I/O distribuído, os blocos terminais simplificam a fiação e manutenção, minimizando MTTR.
Setores típicos: manufatura, embalagens, CNC, robótica e utilities — Exemplos de casos reais
Setores como automotivo, farmacêutico e embalagens usam MotionNet para sincronização de alta precisão; utilities e subestações podem usar a placa para telemetria e automação local. Exemplos: linha de montagem automotiva com sincronização de até 16 eixos; célula de robótica colaborativa com supervisão via SCADA. Para leitura complementar sobre aplicações IIoT e integração veja: https://blog.lri.com.br/exemplos-iiot.
Critérios para adoção setorial — Quando optar por essa placa em projetos industriais
Escolha a placa quando precisar de determinismo, redundância de rede, suporte a encoders/servos e conectividade PCI direta ao host, especialmente em máquinas que exigem alta disponibilidade (SLA rígido). Considere requisitos de certificação, isolamento e compatibilidade com normas IEC/EN aplicáveis no setor. Avalie MTBF, MTTR, e impacto no OEE antes da implementação.
Especificações técnicas detalhadas da placa PCI (Tabela de especificações / placa PCI universal)
Visão técnica rápida — O que o leitor encontrará na tabela
A tabela resume parâmetros elétricos, mecânicos, comunicação, desempenho e certificações relevantes, incluindo tensões de isolamento, consumo, taxa de atualização, latência típica e MTBF estimado. Fornece comparações diretas para facilitar seleção técnica. Inclui também limites ambientais (temperatura, vibração) e padrões EMC aplicáveis.
Tabela: especificações elétricas, mecânicas, comunicação e performance
| Item | Especificação típica |
|---|---|
| Interface Host | PCI (32/64-bit) |
| Rede | MotionNet Dual‑Line (redundância) |
| Latência típica | 100.000 horas (condições de operação) |
| Temperatura operação | -20 °C a +70 °C |
| Vibração | 5–25 Hz conforme IEC |
| EMC | IEC 61000-6-2, IEC 61000-6-4 |
| Segurança | Recomendações conforme IEC/EN 62368-1 |
| Drivers | Windows/Linux, API C/C++, OPC-UA wrapper disponível |
Condições ambientais, certificações e requisitos de energia — Temperatura, vibração, isolamento
A placa foi projetada para operar em ambientes industriais, com faixa de temperatura padrão e proteção contra vibração conforme normas aplicáveis; recomenda-se montagem em chassis com ventilação adequada para garantir MTBF apresentado. Para aplicações médicas ou com requisitos específicos de segurança, verifique compatibilidades com IEC 60601-1 e normas setoriais; em geral, siga IEC/EN 62368-1 para segurança elétrica de equipamentos. A fonte deve incorporar PFC e filtros para manter imunidade a ruídos e proteger a comunicação.
Importância, benefícios e diferenciais do placa PCI universal de controle MotionNet Dual-Line
Benefícios operacionais comprovados — Latência, determinismo e robustez elétrica
Ao possibilitar latências sub-milisegundo e comunicação determinística, a placa reduz jitter e melhora a performance de controle de movimento, resultando em menor taxa de rejeitos e ciclos mais rápidos. A robustez elétrica — isolamento galvânico, filtros EMC e práticas de projeto PFC — reduz falhas por ruído e garantem continuidade de operação. Esses ganhos impactam diretamente KPIs como OEE e custo total de propriedade.
Diferenciais da solução — Redundância Dual-Line MotionNet, blocos terminais e facilidade de manutenção
A redundância Dual-Line permite continuidade de operação sem intervenção imediata em caso de ruptura de cabo, enquanto os blocos terminais modulares permitem troca rápida de módulos e diagnóstico local. O design orientado ao campo facilita cabeamento, identificação e redução do tempo de parada (MTTR). Disponibilidade de drivers e API simplifica integração com stacks SCADA e sistemas proprietários.
Impacto no OEE e ROI — Como a placa reduz tempo de parada e custos
Redução de falhas por ruído e perda de comunicação diminui paradas não programadas; sincronização precisa reduz retrabalho e rejeitos, elevando o OEE. Um ROI típico ocorre via menor manutenção corretiva, tempo de comissionamento reduzido e maior produtividade por ciclo; recomenda-se cálculo de payback usando métricas de MTTR, horas produtivas e custo de parada.
Guia prático de instalação e configuração do placa PCI universal de controle MotionNet Dual-Line
Pré-requisitos: hardware, drivers e versões de firmware — Checklist antes da instalação
Verifique slot PCI disponível (32/64-bit), requisitos de alimentação do chassi e compatibilidade de sistema operacional com drivers Linux/Windows disponibilizados. Confirme versões de firmware recomendadas e firmware de rede MotionNet para todos os nós; mantenha cópia do firmware e notas de release. Tenha em mãos ferramentas de diagnóstico, cabo de ligação e documentação técnica do fabricante.
Passo a passo: instalação física da placa PCI e conexão do bloco terminal — Instruções sequenciais
- Desenergize o chassi e faça descarga eletrostática.
- Insira a placa no slot PCI adequadamente e fixe com parafuso; conecte alimentação auxiliar se requerida.
- Conecte blocos terminais, respeitando polaridade, terminação e aterramento; use terminação de cabo conforme recomendação.
Configuração MotionNet Dual-Line e parâmetros iniciais — Defina endereços, taxas e modos
Após instalar drivers, use utilitário de configuração para mapear endereços dos nós, definir taxas de atualização (polling) e selecionar modo de redundância (auto-switchover). Ajuste parâmetros de timeout e retry para tolerância à latência de rede. Salve configuração e registre versão de firmware e parâmetros para auditoria.
Testes de comunicação, validação e primeiros comandos — Como validar operação segura
Realize testes de loopback, verifique LEDs de status e logs de driver para confirmar enlace MotionNet estabelecido. Execute comandos de movimento em baixa velocidade com limites de segurança habilitados e valide sinais de encoder e feedback. Documente resultados e compare latência e jitter com requisitos de projeto.
Integração com sistemas SCADA e IIoT — Integre placa PCI universal de controle MotionNet Dual-Line com MotionNet Dual-Line
Protocolos e interfaces suportadas (Modbus, OPC-UA, MQTT, etc.) — O que usar em cada cenário
A placa, via drivers e gateways, permite integração com Modbus, OPC-UA e gateways MQTT para IIoT; escolha OPC-UA para telemetria segura e semântico; use MQTT para envio de telemetria compacta a cloud/edge. Para latência crítica prefira comunicação direta via drivers nativos ao invés de conversões em múltiplas camadas.
Arquitetura de integração: da placa ao SCADA/IIoT — Fluxo de dados e pontos de conversão
Topologia típica: placa PCI no servidor de controle (edge), broker MQTT/OPC-UA gateway, servidor SCADA/Historian e camada de análise IIoT/Cloud. Use edge computing para pré-processamento (filtragem, agregação) e reduzir tráfego. Garanta sincronização de relógio (NTP/PTP) quando necessário para correlacionar eventos.
Boas práticas de segurança e desempenho — Segmentação de rede, TLS, QoS
Implemente VLANs para isolar rede de controle, habilite TLS/DTLS para comunicação SCADA/IIoT e use QoS para priorizar pacotes de controle. Aplique políticas de acesso, monitoramento de integridade e atualizações de firmware seguras. Considere firewalls industriais e práticas de hardening do sistema operacional.
Exemplo técnico: mapear sinais para um servidor SCADA — Passos práticos e dicas
- Identifique tags críticos (posições, velocidades, alarms) e defina endereçamento lógico.
- Use driver OPC-UA/Modbus para mapear tags ao servidor SCADA, definindo sampling rates e deadbands.
- Teste alarmes e historização; valide latência ponta-a-ponta e ajuste QoS conforme necessário.
Exemplos práticos de uso e estudos de caso com placa PCI universal de controle MotionNet Dual-Line
Exemplo 1 — Sincronização multi-eixos em linha de produção (fluxo e parâmetros)
Caso: sincronização de 8 eixos em linha de embalagem com ciclo de 120 ms; parâmetros típicos: taxa de atualização 1 kHz, jitter <100 µs, controle PID distribuído. A placa garante sincronização end-to-end e failover sem perda de posição em falha de cabo. Resultado: redução de rejeitos em 25% e aumento de throughput.
Exemplo 2 — Controle de máquinas-ferramenta com feedback encoders
Em máquinas de usinagem, a integração de encoders absolutos e laços de posição via MotionNet permite movimentos precisos e compensação dinâmica; configuração inclui filtragem de ruído e verificação de limites em software. A latência determinística melhora precisão de contornos e reduz retrabalho.
Exemplo 3 — Coleta de telemetria para manutenção preditiva via IIoT
A placa pode transmitir estados operacionais e telemetria para plataforma IIoT via MQTT, permitindo análise de vibração, consumo e tendências de falha. Dados agregados permitem detectar anomalias antes de falhas catastróficas, reduzindo custos de manutenção.
KPIs recomendados para medir sucesso das aplicações — Latência, jitter, taxa de rejeitos
KPIs essenciais: latência ponta-a-ponta, jitter estatístico, tempo médio para reparo (MTTR), horas entre falhas (MTBF), taxa de rejeitos e OEE. Monitore também uso de rede e perda de pacotes para ajustar arquitetura.
Compare: placa PCI universal de controle MotionNet Dual-Line versus produtos similares da ICP DAS (MotionNet Dual-Line)
Critérios de comparação — canais, taxa de atualização, redundância e suporte
Compare baseando-se em número de canais I/O, capacidade motion, taxa máxima de atualização, suporte a redundância (Dual-Line) e disponibilidade de drivers/plataformas. Verifique também suporte técnico, ciclo de vida de produto e SLA do fornecedor. Priorize modelos com certificações EMC e testes de MTBF documentados.
Tabela comparativa rápida entre modelos ICP DAS relevantes — Quando escolher cada um
| Modelo | Redundância | Canais típicos | Taxa | Aplicação ideal |
|---|---|---|---|---|
| PCI MotionNet Dual-Line | Sim | Alta | 1–10 kHz | Linhas multi-eixos, alta disponibilidade |
| Módulo I/O remoto | Não | Variável | 10–100 Hz | I/O distribuído não cronometrado |
| Gateway OPC-UA | N/A | N/A | Depende | Integração SCADA/IIoT |
Recomendações de seleção para aplicações específicas — Regras práticas de escolha
Use a placa PCI MotionNet Dual-Line quando precisar de determinismo para motion ou redundância de rede; opte por módulos remotos para I/O não crítico. Considere requisitos de integração (OPC-UA, Modbus), ambiente (temperatura, vibração) e certificações antes da compra.
Erros comuns, diagnóstico e detalhes técnicos críticos ao usar placa PCI universal de controle MotionNet Dual-Line
Erros frequentes na instalação e como evitá-los — Aterramento, cabeamento e terminação
Erros comuns: aterramento inadequado, terminação de bus incorreta e cabos mal identificados que causam reflexões e perda de sincronismo. Use práticas de cabeamento industrial, conectores blindados e siga recomendações de aterramento para evitar loops de terra. Sempre verifique terminação e integridade de pares diferenciais.
Diagnóstico rápido: LEDs, logs e ferramentas de debug — Procedimento passo a passo
Use LEDs de status, utilitários de diagnóstico do driver e logs para identificar erros de link, timeout e CRC. Procure por padrões como perda periódica de pacote (indica interferência) ou LEDs de erro persistentes (configuração/falha hardware). Execute testes de loopback e swapping de cabos para isolar falhas.
Soluções para problemas típicos: perda de comunicação, ruído e incompatibilidades
Para perda de comunicação verifique terminação e redundância; para ruído instale filtros e verifique PFC na alimentação; para incompatibilidades ajuste versões de firmware e drivers. Documente correções e mantenha plano de rollback de firmware.
Procedimentos de manutenção e atualização de firmware seguros
Aplique atualizações de firmware em janela de manutenção com backups e verify checksums; utilize assinatura digital quando disponível. Mantenha logs de versões e rollback plan; teste firmware em bancada antes de deploy em produção.
Conclusão e chamada para ação — Resuma, recomende e solicite contato / solicite cotação
Resumo executivo: por que adotar a placa PCI MotionNet Dual-Line (placa PCI universal de controle MotionNet Dual-Line)
A placa PCI MotionNet Dual-Line da ICP DAS oferece redundância, determinismo e integração direta ao host, ideal para aplicações críticas de motion e I/O industrial. Seus diferenciais — blocos terminais, isolamento galvânico e suporte a protocolos — reduzem MTTR e aumentam OEE em ambientes industriais. Atende requisitos EMC e boas práticas de design elétrico, com MTBF compatível com operações contínuas.
Próximos passos: como solicitar demonstração, suporte técnico ou cotação — Contato e materiais necessários
Para solicitar demonstração ou cotação, reúna requisitos de interface, número de eixos, topologia de rede e ambiente operacional; entre em contato com o time LRI/ICP para análise técnica. Para aplicações que exigem essa robustez, a série placa PCI universal de controle MotionNet Dual-Line da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/automacao-e-controle-de-maquinas/placa-pci-universal-de-controle-motionnet-dual-line-bloco-terminal.
Links úteis e documentação técnica — Onde baixar datasheets, manuais e exemplos
Baixe datasheets, manuais de instalação e exemplos de código no portal técnico do fornecedor e no blog da LRI; consulte também whitepapers sobre integração OPC-UA e segurança IIoT. Outra opção de referência para produtos e suporte: https://www.lri.com.br/produtos/placa-motionnet. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para placa PCI universal de controle MotionNet Dual-Line
Tendências tecnológicas relevantes — Edge computing, AI on the edge, 5G e seu impacto
A convergência com edge computing e AI embarcada permitirá análise local de telemetria para predição de falhas; 5G e TSN ampliam opções de conectividade determinística sem fio. Esses avanços exigem placas com APIs abertas e capacidade de processamento para offload de pré-processamento. Planeje arquiteturas híbridas edge/cloud para otimizar latência e custo.
Aplicações emergentes onde placa PCI MotionNet Dual-Line pode agregar valor — Smart factories, digital twins, manutenção autônoma
Em fábricas inteligentes, a placa contribui para digital twins sincronizados em tempo real e para estratégias de manutenção autônoma baseadas em telemetria de alta resolução. Use a placa para aplicações onde sincronização e disponibilidade são críticos, como células robóticas autônomas e linhas de alta velocidade.
Plano estratégico de adoção: escalonamento e integração com roadmap IIoT — Riscos, investimentos e cronograma
Defina pilotos com KPIs mensuráveis (latência, MTTR), escale por fases e alinhe investimentos com roadmap IIoT, prevendo custos de treinamento e integração. Avalie riscos como obsolescência de firmware, compatibilidade de drivers e requisitos de segurança ao longo do ciclo de vida.
Observações finais
Se tiver dúvidas técnicas específicas sobre integração, teste de desempenho ou parametrização, deixe sua pergunta nos comentários ou contate nosso suporte técnico. Sua interação ajuda a aprimorar conteúdo e a alinhar recomendações ao seu caso de uso.
Para aplicações complementares, leia também nossos artigos sobre integração OPC-UA e IIoT no blog: https://blog.lri.com.br. Para aplicações que exigem essa robustez, a série placa PCI universal de controle MotionNet Dual-Line da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/automacao-e-controle-de-maquinas/placa-pci-universal-de-controle-motionnet-dual-line-bloco-terminal.
