Introdução
O Conversor CAN para RS-232 tolerante a falhas, baixa velocidade é um dispositivo de comunicação industrial projetado para fazer a ponte entre redes CAN (Control Area Network) — incluindo variações de baixa velocidade e tolerância a falhas — e interfaces seriais RS-232. Este equipamento é amplamente utilizado em cenários onde equipamentos legados com portas seriais precisam interoperar com barramentos CAN, garantindo continuidade de comunicação, isolamento e comportamentos previsíveis mesmo em condições adversas. Termos-chave como CANopen, J1939, RS-232, baixa velocidade aparecem desde o primeiro parágrafo porque são centrais ao escopo técnico e à integração do produto.
Tecnicamente, o conversor implementa a camada física e de enlace compatível com ISO 11898-3 (low-speed, fault-tolerant CAN) e suporta os sinais elétricos e parâmetros de tempo típicos de RS-232 (níveis ±V, handshake opcional, velocidades configuráveis). Ele oferece isolamento galvânico entre CAN e RS-232, proteção contra surtos conforme IEC 61000-4-5, e pode ser projetado segundo diretrizes de segurança para eletrônicos industriais como IEC/EN 62368-1. Em aplicações críticas a engenharia considera métricas como MTBF (Mean Time Between Failures), latência determinística e imunidade EMI/EMC conforme IEC 61000-6-2.
O problema central que este conversor resolve é a lacuna entre dispositivos seriais legados e redes CAN modernas, especialmente em ambientes que exigem tolerância a falhas ou operação em baixa velocidade (telemetria lenta, alarmes, comandos periódicos). Sem uma solução dedicada, projetos enfrentam perda de dados, aumento de tempo de inatividade e riscos à segurança funcional. Nas próximas seções detalharemos aplicações, especificações, integração com SCADA/IIoT e procedimentos práticos de instalação e comissionamento.

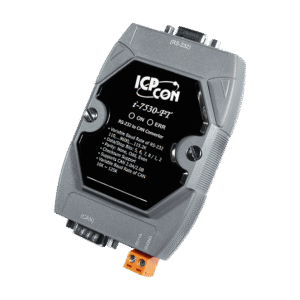

O que é o Conversor CAN para RS-232 tolerante a falhas, baixa velocidade? Visão geral e conceito fundamental
O Conversor CAN para RS-232 tolerante a falhas, baixa velocidade é um gateway hardware que traduziu frames CAN em mensagens seriais RS-232 e vice‑versa, preservando integridade de dados e comportamentos de diagnóstico. Seu foco é ambientes industriais e automotivos onde o barramento pode ocorrer em modos fault-tolerant (ISO 11898-3) e as aplicações demandam comunicação confiável a baixas taxas (por exemplo, ≤125 kbps). O produto tipicamente oferece configuração de baud, timeouts e filtros de ID CAN.
Do ponto de vista funcional, o equipamento inclui: interface física CAN com terminação e seleção de resistência, porta RS-232 com RTS/CTS e DTR opcional, isolamento galvânico (ex.: 2.5 kV RMS), LEDs de diagnóstico e opções de montagem DIN. Protocolos de aplicação como CANopen e J1939 podem ser encapsulados ou pré‑mapeados para estruturas RS-232 quando necessário, facilitando integração com CLPs e sistemas legados. A presença de funcionalidade tolerante a falhas reduz o impacto de curto-circuitos ou conexão incorreta no barramento.
Em termos de normas e confiabilidade, o conversor é projetado considerando: conformidade eletromagnética (EMC) industrial, proteção contra descargas e transientes conforme IEC 61000-x, e critérios de segurança elétrica conforme IEC/EN 62368-1. Métricas de confiabilidade como MTBF (ex.: >100.000 h em condições típicas) e testes de choque/vibração asseguram utilização em painéis de controle, veículos utilitários e ambientes não-climatizados.
Descrição técnica resumida
- O conversor implementa a camada física CAN (compatível com ISO 11898-3 para baixa velocidade/tolerância a falhas) e sinalização RS-232 com suporte a níveis e handshakes padrões.
- Incorpora isolamento galvânico, proteção contra surto/transiente e LEDs de estado para monitoramento rápido em campo; muitas versões suportam montagem em trilho DIN.
- Configuração local por DIP switches ou via utilitário serial; parâmetros típicos: baud CAN configurável (10–125 kbps), RS-232 (300–115200 bps), filtros de ID e timeouts programáveis.
Problema que o Conversor CAN para RS-232 tolerante a falhas, baixa velocidade resolve no campo industrial
Muitas instalações industriais têm equipamentos legados que só falam RS-232, enquanto sensores e módulos modernos usam CAN por sua robustez e determinismo. Sem um conversor dedicado há necessidade de retrabalho no chassi de controle, substituição de equipamento ou uso de soluções de software complexas. O conversor resolve essa lacuna, reduzindo custos de modernização e tempo de parada.
Em cenários com barramentos sujeitos a interferência elétrica, conexões parciais ou curtos, a tolerância a falhas do CAN evita que um único ponto de falha derrube toda a rede. Isso é crítico em utilities e transporte onde indisponibilidade tem alto custo. O conversor também preserva diagnósticos CAN (erros de bit, contadores) via indicando via RS-232, facilitando manutenção.
Finalmente, para aplicações de telemetria de baixa velocidade (medição periódica, estados binários), o conversor oferece latência previsível e baixo consumo de banda no barramento. Isso garante SLA de comunicação e compatibilidade com sistemas SCADA e plataformas IIoT sem necessidade de redes de backbone adicionais.
Principais aplicações e setores atendidos pelo Conversor CAN para RS-232 tolerante a falhas, baixa velocidade
Este conversor é aplicável em múltiplos setores onde interoperabilidade entre sistemas legados seriais e redes CAN é necessária. Setores típicos incluem: manufatura (integração de máquinas), utilities (telemetria de postos remotos), energia (monitoramento de geradores), transporte (sub-sistemas embarcados), automação predial (controle de bombas e HVAC) e agronegócio (sensoriamento em máquinas agrícolas). Em todos estes, a prioridade é garantir disponibilidade e diagnósticos rápidos.
Cenários de uso prioritários incluem a integração de painéis de controle antigos com novas redes de sensores CAN, conexão de equipamentos de teste que só possuem porta RS-232 a máquinas de campo em CAN, e sistemas embarcados onde a robustez elétrica e a tolerância a falhas são mandatórias para segurança operacional. O conversor reduz trocas de hardware e acelera comissionamento em projetos de retrofit.
Para quem especifica, os benefícios imediatos são: redução de cabos e adaptadores, preservação de investimentos em equipamentos legados e aumento na observabilidade do sistema via logs CAN traduzidos para SCADA. Para leituras aprofundadas sobre protocolos e integração, consulte artigos técnicos no blog da LRI/ICP, por exemplo: https://blog.lri.com.br/ e https://blog.lri.com.br/iiot-scada.
Aplicações críticas: telemetria, painéis de controle e redundância
Em telemetria de baixa velocidade, o conversor permite amostragem periódica de sensores CAN e envio estruturado por RS-232 para RTUs ou modems. A baixa velocidade reduz ruído e aumenta alcance físico em modos fault-tolerant do CAN. Em painéis de controle legados, o dispositivo atua como tradutor sem alterar lógica PLC, mantendo histórico e alarmes.
Para arquiteturas com requisitos de alta disponibilidade, o conversor pode integrar-se a esquemas de redundância: por exemplo, duas unidades em paralelo com watchdogs que fazem failover automático. Em aplicações ferroviárias ou utilities, este comportamento reduz MTTR e apoia conformidade com requisitos normativos locais. Logs e estados de erro podem ser encaminhados via RS-232 para sistemas de supervisão.
Em suma, onde a perda de comunicação implica risco operacional ou financeiro, a escolha por um conversor com tolerância a falhas e suporte a baixa velocidade é estratégica. Para aplicações que exigem essa robustez, a série Conversor CAN para RS-232 tolerante a falhas, baixa velocidade da ICP Das é a solução ideal. Confira as especificações e disponibilidade em: https://www.lri.com.br/comunicacao-de-dados/conversor-inteligente-can-para-rs-232-de-1-porta-tolerante-a-falhas-baixa-velocidade.
Integração em linhas existentes e migração tecnológica (CANopen, J1939, RS-232, baixa velocidade)
Na modernização de linhas, o conversor atua como camada de transição: mantém equipamentos seriais operando enquanto novos módulos são introduzidos em CAN. Suporta mapeamento de frames CAN para estruturas seriais simples ou protocolos de aplicação como CANopen e J1939, simplificando a migração gradativa. Isso permite migração incremental com baixo risco.
A compatibilidade elétrica e de temporização (por exemplo, ajustar baud e timeouts) é crítica. O conversor disponibiliza parâmetros para rate adaptation, filtros de ID e bufferização, permitindo compatibilizar dispositivos com diferentes janelas de tempo sem perda de dados ou overruns na porta RS-232. A abordagem reduz a necessidade de reescrever lógica PLC ou requalificar todo o sistema.
Para projetos IIoT ou quando há necessidade de integração com Gateways IIoT, o conversor fornece uma interface estável entre o domínio de campo CAN e camadas superiores. Documentação adicional e guias de integração podem ser consultados no blog da LRI: https://blog.lri.com.br/ e também na seção de produtos em https://www.lri.com.br/comunicacao-de-dados.
Especificações técnicas detalhadas do Conversor CAN para RS-232 tolerante a falhas, baixa velocidade
A tabela abaixo apresenta campos recomendados para avaliação técnica e comparação direta entre modelos.
| Item | Especificação | Valor típico | Observações |
|---|---|---|---|
| Interface CAN | Pinos, transceiver | ISO 11898-3 compatível | Suporta baixa velocidade e fault-tolerant |
| Interface RS-232 | DB9 ou bornes | ±12 V, RTS/CTS opcional | Baud 300–115200 bps |
| Isolamento | Galvânico CAN↔RS-232 | 2.5 kV RMS | Protege redes e evita loops de terra |
| Tolerância a falhas | Comportamento do CAN | Fault-tolerant | Suporta curto e resistência reduzida |
| Temperatura operação | Faixa | -40°C a +70°C | Classe industrial |
| Alimentação | 9–36 VDC típico | Consumo < 1 W | Opções com fonte PFC para ambientes críticos |
| Certificações | EMC/Segurança | IEC/EN 62368-1, IEC 61000-6-2 | Teste de transientes IEC 61000-4-5 |
| MTBF | Confiabilidade | >100.000 horas (estimado) | Depende da condição de operação |
| Montagem | Mecânica | Trilho DIN | Painel e chassi compacto |
Requisitos elétricos, ambientais e mecânicos
O conversor normalmente opera em 9–36 VDC, com consumo típico abaixo de 1 W, podendo variar conforme carga das interfaces e uso de LEDs/diagnósticos. Recomenda-se alimentação com supressão de ripple e proteção contra inversão de polaridade; fontes com PFC (Power Factor Correction) são indicadas em instalações com redes elétricas sensíveis.
Faixa ambiental típica: -40°C a +70°C, umidade 5–95% sem condensação. Para ambientes externos ou com respingos, considerar gabinete com grau de proteção IP65/66; muitas unidades são projetadas para montagem em painel DIN com ventilação passiva. Exigências de aterramento devem seguir normas locais e práticas de segregação de sinais e alta potência.
Mecanicamente, o design é compacto para montagem em trilho DIN (35 mm), com terminal block para RS-232 e pinos CAN livres; fixações anti‑vibração são recomendadas em veículos. Realize testes de choque e vibração conforme norma aplicável ao setor (por ex., EN 60068-2).
Interfaces, protocolos e desempenho de comunicação (CANopen, J1939, RS-232, baixa velocidade)
Portas físicas: 1x CAN (ttransceiver compatível com ISO 11898-3), 1x RS-232 (DB9 ou bornes). Suporte a baud CAN em faixas baixas (10–125 kbps) para modos fault‑tolerant e RS-232 configurável até 115.200 bps. A latência de conversão típica é determinística e mensurável em microssegundos a poucos milissegundos, dependendo do buffering.
Suporte de protocolos: encapsulamento transparente de frames CAN, mapeamento para mensagens RS-232 e opções de tradução para camadas superiores como CANopen e J1939 (tabelas de PDO, SDO, PGN mapeáveis). Ferramentas de configuração permitem filtros por ID e lógica de conversão (por ex., frame CAN -> comando ASCII).
Para redes com requisitos de baixa velocidade, o dispositivo preserva propriedades de tolerância a falhas do barramento CAN e fornece diagnósticos como contagem de erros, estado do nó e alertas por RS-232. Isto facilita integração com sistemas SCADA e plataformas IIoT.
Importância, benefícios e diferenciais do Conversor CAN para RS-232 tolerante a falhas, baixa velocidade
A escolha de um conversor robusto reduz significativamente o risco de incompatibilidade em projetos de retrofit e integração. Benefícios diretos incluem menor tempo de engenharia, redução de custos com cabos e adaptadores, e preservação de ativos legados. Em termos operacionais, ganho em disponibilidade e redução do MTTR são vantagens mensuráveis.
Diferenciais técnicos importantes são o isolamento galvânico, o suporte explícito a ISO 11898-3 (modo fault-tolerant), e a capacidade de mapear protocolos CANopen/J1939 para estruturas seriais. Esses diferenciais aumentam a flexibilidade e permitem que um mesmo componente seja reutilizado em múltiplos projetos.
Do ponto de vista econômico, o ROI vem da diminuição de substituições de hardware, menor intervenção em campo e otimização dos contratos de manutenção. Em ambientes regulados, a aderência a normas EMC e de segurança reduz custos com retrabalho e certificações adicionais.
Diferenciais técnicos e de projeto (tolerância a falhas, baixa velocidade)
Projetos que incorporam tolerância a falhas no nível físico (transceivers fail-safe) evitam que fios danificados derrubem todo o barramento. O conversor implementa mecanismos de isolamento, terminação configurável e proteção contra transientes para preservar a integridade do sistema. Para baixa velocidade, o design prioriza estabilidade temporal e rejeição a ruído.
Outros diferenciais incluem LEDs de diagnóstico avançados, logs seriais de erro, e capacidades de atualização firmware para acomodar novos perfis de protocolo. Isso facilita manutenção e estende vida útil do equipamento sem necessidade de substituição física.
Para aplicações embarcadas e industriais severas, opções de montagem, suportes mecânicos anti-vibração e faixas de temperatura ampliadas são diferenciais competitivos que aumentam confiança e reduzem RMA.
Benefícios operacionais e retorno sobre investimento (ROI)
Com redução de tempo de integração e menor necessidade de adaptação de PLCs ou painéis, projetos ganham semanas no cronograma de comissionamento. Em campo, diagnósticos rápidos e isolamento reduzem interrupções não planejadas, aumentando disponibilidade do processo.
O ROI inclui custos evitados com recabeamento, substituição de equipamentos e horas de engenharia. Em contratos de serviço, a previsibilidade de falhas e a telemetria permitida pelo conversor permitem manutenção preditiva e redução de emergências.
Para validar benefícios e modelos de custo, recomenda-se simular cenários de indisponibilidade e comparar MTBF/MTTR antes e depois da implantação do conversor.
Guia prático de instalação e uso: configure e opere o Conversor CAN para RS-232 tolerante a falhas, baixa velocidade passo a passo
Antes de instalar, verifique documentação técnica e tenha ferramentas: multímetro, cabo RS-232, terminadores CAN (120 Ω), ferramentas de montagem DIN e computador para configuração. Confirme tensão de alimentação, estado dos fusíveis e ausência de loop de terra. Leia as instruções de RoHS/ESD antes de manusear.
Passo a passo físico: monte o conversor no trilho DIN, conecte a alimentação (respeitando polaridade), ligue a linha CAN com terminação adequada (uma terminação em cada extremidade do segmento), e conecte o RS-232 ao equipamento legado com cabos certificados. Configure resistores de terminação e fail-safe conforme topologia.
Quanto à configuração, use DIP switches ou utilitário serial para ajustar baud rates, filtros de ID e timeouts. Exemplos típicos: CAN 125 kbps com RS-232 a 9600 bps para telemetria. Salve configurações e proceda para testes de comunicação descritos abaixo.
Preparação e checklist pré-instalação
- Verifique tensão de alimentação e corrente disponível; use fontes com PFC em planta industrial.
- Cheque polaridade, proteção contra surtos e ausência de tensão residual nas linhas CAN/RS-232.
- Confirme versões de firmware compatíveis com protocolos desejados (CANopen, J1939).
Além disso, documente topologia física, endereçamento CAN e mapeamento de tags para SCADA. Isso evita retrabalhos e facilita troubleshooting durante comissionamento.
Instalação física e fiação (CAN ↔ RS-232)
- CAN: cabo trançado shielded, terminação 120 Ω nas extremidades, shield aterrado em um único ponto. Para modos fault-tolerant (ISO 11898-3) atenção à polaridade e resistencia de bias.
- RS-232: cabos curtos preferíveis (<15 m típico), verifique handshake (RTS/CTS) se necessário e níveis de tensão.
- Aterramento: mantenha referência comum quando exigido, mas preserve a blindagem para evitar loops de terra.
Siga práticas de segregação entre sinais de potência e sinais de comunicação, evitando paralelismo com cabos de alta corrente.
Configuração de parâmetros e software de setup (CANopen, J1939, RS-232, baixa velocidade)
Passo a passo de configuração:
- Defina baud CAN (ex.: 125 kbps) e RS-232 (ex.: 9600 bps).
- Configure filtros CAN para aceitar apenas IDs relevantes.
- Ajuste timeouts e comportamento de buffer para evitar perda em bursts.
- Se usar CANopen/J1939, mapeie PDOs/PGNs para strings seriais ou registros SCADA.
Use utilitários fornecidos pelo fabricante para salvar perfis e atualizar firmware. Teste ajustes em bancada antes de implantar em produção.
Testes, validação e comissionamento final
Valide comunicação com ferramentas de sniffer CAN e terminal serial. Testes recomendados:
- Envio/recepção de mensagens em carga nominal.
- Introdução de erro (simular curto) para verificar tolerância a falhas.
- Teste de fluxo RS-232 e verificação de handshakes.
Documente resultados, configure logs contínuos por um período de 72 horas e ajuste filtros se necessário. Após validação, entregue documentação de configuração ao time de manutenção.
Integração com sistemas SCADA/IIoT e Conversor CAN para RS-232 tolerante a falhas, baixa velocidade
Para integrar com SCADA, mapeie frames CAN para tags lógicas (inteiros, floats, booleans). O conversor pode emitir strings RS-232 estruturadas que o SCADA parseia em tags. Em arquiteturas IIoT, um gateway adicional pode coletar os dados seriais e publicar em MQTT/OPC UA para nuvem.
A prática recomendada é manter um dicionário de tags e um esquema de nomes consistente entre CAN e SCADA. Use timestamps no gateway IIoT para manter correlação temporal e habilitar análises históricas e ML. Isso é especialmente útil em telemetria de baixa velocidade onde amostras periódicas alimentam modelos preditivos.
Para exemplos de integração SCADA/IIoT e redes CAN, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/ e para soluções de produto e suporte técnico veja https://www.lri.com.br/comunicacao-de-dados.
Mapeamento de tags, endereçamento e tradução de protocolos
Mapear corretamente envolve:
- Identificar IDs CAN relevantes e sua estrutura de dados (endianess, escala).
- Definir conversões (ex.: raw → engineering units) no conversor ou no gateway.
- Configurar alarmes e limites no SCADA baseados em tags traduzidas.
Use tabelas para documentar cada ID CAN, seu significado, mapeamento RS-232 e tag SCADA. Isso reduz ambiguidades entre times de TI/OT.
Segurança de dados, firewall e boas práticas de rede (CANopen, J1939, RS-232, baixa velocidade)
Embora CAN e RS-232 sejam domínios de campo, quando integrados a redes corporativas/IIoT, devem-se aplicar controles:
- Segmentar redes OT/IT com firewalls e zonas DMZ.
- Autenticação e controle de acesso a gateways e utilitários de configuração.
- Monitoramento de integridade e logs para detectar anomalias.
Recomenda-se que o conversor opere em redes isoladas ou sob gateways que implementem TLS/MQTT e regras de filtragem. Evite expor portas seriais diretamente à rede corporativa.
Exemplos práticos de uso e estudos de caso com Conversor CAN para RS-232 tolerante a falhas, baixa velocidade
Exemplo 1 — Conversão para painel de controle legado (passo a passo): Um OEM precisava integrar sensores CAN a um painel com RS-232. Solução: instalar conversor, mapear IDs para comandos ASCII, ajustar baud e configurar filtros. Resultado: integração em 2 dias, sem alterações no painel.
Exemplo 2 — Redundância em linha crítica: Em uma subestação, dois conversores em hot-standby garantiram continuidade ao detectar falha de CAN via watchdog. Testes de falha simulada mostraram failover em <500 ms, reduzindo MTTR e evitando desligamentos.
Exemplo 3 — Monitoramento remoto de baixa velocidade (CANopen, J1939, RS-232, baixa velocidade): Em aplicação agrícola, dados de telemetria de máquinas foram agregados via conversor e enviados por modem 3G como strings RS-232, permitindo análise remota de uso e manutenção preditiva.
Comparações técnicas: Conversor CAN para RS-232 tolerante a falhas, baixa velocidade vs outros conversores ICP DAS
A tabela a seguir sugere campos para comparar modelos ICP DAS:
| Campo | Modelo A (fault-tolerant) | Modelo B (transparente) | Observações |
|---|---|---|---|
| Nº de portas | 1 CAN / 1 RS-232 | 1 CAN / 2 RS-232 | Escolha conforme necessidade |
| Isolamento | 2.5 kV | 1.5 kV | Importante para segurança |
| Tolerância a falhas | Sim (ISO 11898-3) | Não | Impacta disponibilidade |
| Protocolos | CANopen, J1939 | Transparente | Dependendo do mapeamento requerido |
| Preço | Médio | Baixo | Equilíbrio custo/benefício |
Erros comuns de seleção e operação (e como evitá‑los)
Erros recorrentes:
- Baud incompatível entre CAN e RS-232 — confirme taxas e timeouts.
- Falta de terminação CAN — sempre terminar corretamente para evitar reflexão.
- Aterramento inadequado — cause loops e ruído; siga orientações de shield.
Soluções: checklist de pré-instalação, testes com ferramenta de análise CAN e documentação padronizada de mapeamento.
Manutenção, troubleshooting e melhores práticas operacionais
Para manutenção preventiva, verifique conectores, integridade do cabo, logs periódicos e LEDs de status. Planeje inspeções semestrais e atualizações de firmware conforme release notes do fabricante. Registre parâmetros de configuração para recuperação rápida.
Diagnóstico rápido: se não há comunicação, siga sequência: checar alimentação → checar terminação CAN → verificar leds de erro → testar RS-232 com loopback → usar sniffer CAN. Isso separa falhas físicas de configuração/protocolos.
Em casos de falha grave, use backup de configuração e siga procedimentos de recuperação documentados pelo fabricante. Mantenha contato com suporte técnico do fornecedor, e consulte material técnico adicional em https://blog.lri.com.br/.
Conclusão
O Conversor CAN para RS-232 tolerante a falhas, baixa velocidade é uma peça-chave para integrações seguras e eficientes entre mundos legados e redes CAN modernas. Com suporte a ISO 11898-3, isolamento galvânico, diagnósticos e mapeamento para protocolos como CANopen e J1939, oferece um caminho de migração de baixo risco e alto ROI para fabricantes, integradores e utilities. Para aplicações que exigem essa robustez, a série Conversor CAN para RS-232 tolerante a falhas, baixa velocidade da ICP Das é a solução ideal. Confira as especificações e entre em contato para cotação: https://www.lri.com.br/comunicacao-de-dados/conversor-inteligente-can-para-rs-232-de-1-porta-tolerante-a-falhas-baixa-velocidade.
