Introdução

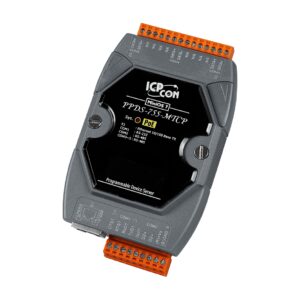

O servidor serial Ethernet PoE e gateway Modbus (1x RS-232, 4x RS-485) da ICP DAS é um dispositivo industrial que converte portas seriais legadas em nós de rede IP, oferecendo PoE, programabilidade local e suporte a protocolos industriais como Modbus RTU e Modbus TCP. Este equipamento permite integrar equipamentos RS-232/RS-485 — medidores, RTUs, PLCs legacy e sensores — diretamente à malha Ethernet de planta, facilitando telemetria, SCADA e conectividade IIoT. A palavra-chave principal (servidor serial Ethernet PoE e gateway Modbus) e termos secundários (Modbus RTU, Modbus TCP, RS-485, PoE, SCADA, MQTT) já aparecem aqui para orientar indexação e leitura técnica.
Em automação industrial, utilities e ambientes IIoT, a necessidade de preservar investimentos em ativos seriais enquanto se moderniza a comunicação para Ethernet é crítica. O produto oferece isolamento entre canais, configuração via web/serial e opções de programação embarcada para lógica local, reduzindo latência e dependência do sistema central. Do ponto de vista normativo, dispositivos desse tipo normalmente atendem a requisitos de EMC (IEC 61000) e segurança elétrica conforme IEC/EN 62368-1; sempre verifique as certificações do modelo para conformidade em seu projeto.
Este artigo tem o objetivo de ser o guia técnico mais completo para engenheiros e integradores: detalha características, aplicações por setor, especificações, procedimentos de instalação, integração com SCADA/IIoT e comparativos com outros modelos ICP DAS. Para leitura complementar sobre integração IIoT e protocolos, consulte também artigos técnicos no blog da LRI: https://blog.lri.com.br/ e para referência técnica mais aprofundada, acesse: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.
O que é e para que serve
O equipamento atua como servidor serial-to-Ethernet e gateway Modbus, convertendo tráfego RS-232/RS-485 em frames Ethernet (Modbus TCP, TCP/UDP raw). Isso permite que dispositivos antigos falem com SCADA, historians e brokers MQTT sem alterar firmware do equipamento legado. A presença de PoE (Power over Ethernet) simplifica alimentação e instalação em locais remotos ou sem fonte DC local, reduzindo cabeamento e pontos de energia.
Além da função de gateway, a programabilidade embarcada é um diferencial para lógica local: agregação de dados, filtragem, alarmes locais e buffering em falhas de rede. Em muitos projetos a lógica embarcada evita latência adicional e mantém ações determinísticas locais, útil em automação distribuída. Na prática, isso torna o dispositivo um nó ativo na arquitetura IIoT, não apenas um conversor passivo.
Tecnicamente, o equipamento suporta Modbus RTU nas portas seriais e Modbus TCP sobre Ethernet, atua como TCP server/client e frequentemente apresenta suporte para DHCP, DNS, SNMP e logging. Para requisitos de segurança, as integrações modernas incluem TLS/SSL para conexões TCP/HTTP e práticas de segmentação de rede (VLANs, ACLs) para limitar exposição de dispositivos seriais à rede corporativa.
O que caracteriza este equipamento
As características centrais incluem: 1x RS-232 para conexão com equipamentos com interface serial TTL/RS232, 4x RS-485 com suporte a half-duplex para redes multi-drop, alimentação via PoE (IEEE 802.3af/at conforme modelo), isolamento galvânico entre portas e configuração web com ferramentas de mapeamento Modbus. A presença de LEDs de status e watchdogs integrados melhora a manutenção.
Fisicamente são comuns montagem em trilho DIN, carcaça metálica industrial e faixa de operação estendida (-20 a +70 °C), atendendo exigências de plantas industriais. Em termos de EMC e proteção, espere conformidade com testes IEC 61000-4 (EFT, surge, ESD) e proteção contra surtos de comunicação conforme especificações do fabricante.
Do ponto de vista funcional, o equipamento é identificado por suporte a baud rates típicos (300–115200 bps), automação local por scripts ou blocos lógicos e recursos de buffering para evitar perda de dados durante intermitências de rede. O MTBF costuma ser elevado (tipicamente >100.000 horas conforme MIL-HDBK-217F ou dados do fabricante), aumentando a previsibilidade operacional em aplicações críticas.
Quando e por que optar por este dispositivo
Opte por este servidor/gateway quando houver necessidade de integrar dispositivos seriais legados a redes Ethernet sem substituição do equipamento de campo, especialmente quando a alimentação via PoE simplificará a instalação. Cenários típicos incluem medição em campo, subestações, painéis retrofit e pontos distribuídos sem infraestrutura elétrica confiável.
Escolha também quando for necessário processamento local (redução de latência, filtragem, buffering) e quando políticas de segurança exigirem controle granular do que é exposto à rede corporativa. A combinação de isolamento, watchdogs e watchdog de aplicação reduz risco de propagação de falhas elétricas e de firmware.
Caso precise de altíssima densidade de portas seriais, conversores puramente passivos ou desempenho serial extremo (por exemplo, RS-422 multi-drop muito longo), avalie também alternativas dedicadas; entretanto, para a maior parte dos projetos de automação e telemetria, este modelo equilibra custo, robustez e funcionalidades IIoT.
Principais aplicações e setores atendidos pelo servidor serial Ethernet PoE e gateway Modbus
O equipamento agrega valor em setores que precisam conectar equipamentos legacy a sistemas modernos: indústria, energia, água e saneamento, transporte e edifícios inteligentes. Em plantas industriais, é usado para integrar PLCs-sidecar, leitores barcode e displays seriais ao SCADA fábrica.
Em utilities (subestações, estações de bombeamento), o suporte a PoE facilita instalação em locais remotos e a robustez elétrica evita interferências em ambientes com altos transientes. Para aplicações de água e saneamento, a modularidade e isolamento são vitais para medidores de vazão e RTUs espalhados por estações.
No setor de transporte e edifícios, o gateway facilita integração de sistemas de controle de acesso, sistemas de bilhetagem e sensores ambientais legacy, fornecendo comunicação segura para plataformas centrais e soluções IIoT.
Aplicações por setor (industrial, energia, água e saneamento, transporte, edifícios)
Industrial: integração de PLCs legacy e instrumentos seriais em redes determinísticas; uso comum em linhas de produção, ovens, máquinas CNC com portas RS-232/RS-485. A finalidade é manter tempos de ciclo e confiabilidade.
Energia: telemetria de medidores Modbus em subestações, supervisão de painéis de controle e comunicação de RTUs; vantagens em reduzir cabos e usar PoE para pontos remotos sem alimentação local. A conformidade com normas EMC e proteção contra surtos é um diferencial técnico.
Água & Saneamento / Transporte / Edifícios: monitoramento remoto de equipamentos distribuídos, integração de contadores de água/energia, gestão de ativos e alarmes. Em transporte, facilita interconexão de controladores de via, leitores e PLCs com sistemas centrais.
Cenários típicos: monitoramento remoto, integração de legacy serial, automação distribuída
Monitoramento remoto: o dispositivo atua como "edge node" que coleta dados seriais, aplica filtros e encaminha via Modbus TCP ou MQTT para a nuvem, mantendo buffers em falhas de conectividade. Isso assegura que dados críticos não se percam durante interrupções.
Integração de legacy serial: substitui adaptadores RS-232/RS-485 por um gateway único, reduzindo custos de licenciamento e manutenção; ideal quando existe grande parque instalado de equipamentos com comunicação serial proprietária ou Modbus RTU.
Automação distribuída: com lógica local, o gateway toma decisões simples (alarme local, regulação de setpoints) sem necessidade de consultar o servidor SCADA, aumentando robustez e reduzindo latência.
Especificações técnicas e tabela de referência servidor serial Ethernet PoE e gateway Modbus
A tabela a seguir resume os parâmetros mais relevantes para a escolha técnica do equipamento.
| Parâmetro | Valor / Opções | Observações |
|---|---|---|
| Portas seriais | 1x RS-232, 4x RS-485 | Half-duplex RS-485; RS-232 para conexão ponto-a-ponto |
| Velocidade serial | 300 – 115200 bps | Suporte a parity/stop bits configuráveis |
| Protocolos suportados | Modbus RTU, Modbus TCP, TCP/UDP raw, SNMP, DHCP | Suporte a MQTT/REST mediante firmware ou gateway adicional |
| Alimentação | PoE IEEE 802.3af (opcional 802.3at conforme modelo) ou alimentação externa | PoE reduz cabeamento; ver especificação do modelo para PoE+/PoE |
| Isolamento | Até 2500–3000 VDC entre portas | Proteção contra ground loops; confirmar valor no datasheet |
| Temperatura operacional | -20 °C a +70 °C | Faixa estendida para ambientes industriais |
| Montagem | Trilho DIN / Parede | Carcaça industrial metálica |
| MTBF | >100.000 h (ex.) | Valor típico; validar certificação do fabricante |
| Certificações EMC/Safety | IEC 61000 series, IEC/EN 62368-1 (aplicável) | Verificar certificações por país |
| Dimensões | ~120 x 35 x 95 mm (varia) | Confirmar dimensões para montagem em painel |
Interfaces físicas e eletrônicas
As portas RS-485 usam terminais de parafuso para facilitar conexões em campo e suportam resistores de terminação/terminadores e polarização (bias) configuráveis. A RS-232 tipicamente é um conector DB9 ou bloco de terminais para TX/RX/RTS/CTS/GND. O dispositivo costuma oferecer jumper para seleção de terminador, e LEDs de atividade para cada porta.
Isolamento galvânico entre portas seriais e Ethernet/PoE evita ground loops e protege equipamentos sensíveis; tipicamente valores entre 1500 V a 3000 VDC. Proteções adicionais incluem supressores de transientes (TVS) nas linhas seriais e filtros de common-mode para ambientes com ruído elétrico.
A topologia RS-485 suporta multi-drop até 32 nós sem repetidor; para distâncias maiores (acima de 1.2 km) recomenda-se uso de repetidores ou fibra óptica. Recomenda-se cabo twisted-pair com blindagem (FTP/STP) e uso de resistores de terminação onde apropriado.
Protocolos e compatibilidades (Modbus RTU/TCP, outros)
O dispositivo opera com Modbus RTU nas portas seriais e Modbus TCP sobre Ethernet, com mapeamento de registradores RTU→TCP configurável. Suporta modos master/slave (ou client/server) conforme firmware, e geralmente permite múltiplas conexões TCP simultâneas.
Além de Modbus, muitos modelos oferecem suporte a SNMP para monitoramento de status, Syslog para logging e APIs REST/MQTT com firmware de extensão para integração IIoT. Para segurança, implemente VLANs, firewalls e, quando disponível, TLS para transporte seguro.
Configuração avançada inclui timeouts, retries, mapeamento de offsets de registradores e agendamento de polls. Para projetos SCADA com um grande número de tags, modelagem de dados clara e documentação de mapa de registradores é essencial para evitar conflito de endereçamento.
Requisitos ambientais e mecânicos
Área de montagem com temperatura controlada é recomendada, apesar da capacidade industrial (-20 a +70 °C). Evite ambientes com alta condensação; para instalar em áreas corrosivas considere gabinetes com proteção adicional (IP65).
Montagem em trilho DIN economiza espaço em painéis elétricos; verifique folga térmica para dissipação de calor em ambiente com vários módulos adjacentes. Peso e dimensões variam por modelo, planeje espaço para cabeamento e manutenção.
Verifique a necessidade de aterramento e práticas de conexão à malha de proteção (PE) para evitar ruídos e loops de terra. Em instalações externas, preferir caixas seladas e uso de oxidação e proteção dos terminais.
Importância, benefícios operacionais e diferenciais do servidor serial Ethernet PoE e gateway Modbus
A utilização reduz complexidade de cabeamento, diminuindo pontos de falha e custo de instalação ao aproveitar PoE. Em termos operacionais, a conversão para Ethernet facilita monitoramento centralizado, atualização remota e integração com plataformas IIoT, acelerando diagnósticos e manutenção preditiva.
Benefícios técnicos incluem redução de latência quando lógica local é implementada, aumento de disponibilidade com buffer em falhas de rede e facilidade de gerenciamento via SNMP/HTTP. A confiabilidade é aumentada por isolamentos, watchdogs e design para ambientes industriais, o que melhora o MTBF e reduz downtime.
Como diferencial frente a conversores genéricos, os produtos ICP DAS costumam oferecer ferramentas OEM/SDK, suporte técnico especializado e firmware adaptado para protocolos industriais, além de opções de programabilidade embarcada que permitem lógica personalizada no edge.
Benefícios técnicos (redução de latência, confiabilidade, PoE, programabilidade)
A lógica local reduz tráfego de rede e evita que decisões simples dependam de round-trips até servidores remotos, crucial para ações com latência crítica. O PoE assegura alimentação consistente e simplifica rotações de equipamentos em campo.
A confiabilidade é reforçada por watchdogs que reiniciam processos travados e por buffers que preservam dados durante falhas transitórias de rede. O isolamento galvânico minimiza riscos de queima por transientes atmosféricos ou loops de terra.
Programabilidade embarcada possibilita pré-processamento, compressão de dados e envio somente de eventos relevantes para a nuvem, reduzindo consumo de banda e custos com transmissão, essencial em projetos IIoT de larga escala.
Benefícios financeiros e de manutenção (ROI, menor cabeamento, monitoração centralizada)
Menos cabos e fontes locais reduzem CAPEX. Operacionalmente, monitoramento centralizado e logs remotos diminuem deslocamentos para diagnósticos, reduzindo OPEX. A possibilidade de programar regras locais minimiza intervenções humanas.
Projetos com PoE podem eliminar necessidade de painel elétrico local, reduzindo tempo de instalação e custos associados a proteções e fiação. A reutilização de equipamentos legacy evita investimento em substituição, estendendo o life-cycle do parque instalado.
O ROI típico é alcançado por meio de economia em cabeamento, redução de downtime e menores custos de manutenção, além de ganhos indiretos com disponibilidade de dados para analytics e manutenção preditiva.
Guia prático de instalação e uso — Como instalar e configurar o servidor serial Ethernet PoE e gateway Modbus
Checklist pré-instalação: verifique compatibilidade de nível lógico (RS-232/RS-485), polaridade e terminação, disponibilidade de PoE (switch ou injector compatível IEEE 802.3af/at) e documentação do mapa de registradores Modbus do equipamento legado. Confirme também requisitos de isolamento e aterramento no projeto elétrico.
Instalação física: monte o dispositivo em trilho DIN, conecte a Ethernet (PoE) e as portas seriais com cabo twisted-pair blindado para RS-485. Habilite terminação e bias se necessário e configure jumpers de isolamento. Siga práticas de cabeamento para evitar loops de terra e interferência eletromagnética.
Configuração inicial: acesse a interface web via DHCP ou IP estático, defina IP, gateway, máscara e parâmetros seriais (baud, parity, stop bits). Programe o mapeamento Modbus RTU→TCP e teste com ferramenta de diagnóstico (Modbus Poll/Modbus Tester). Habilite logs e SNMP para monitoramento.
Checklist pré-instalação e segurança
- Verificar suporte PoE e tensão disponível.
- Mapear dispositivos seriais (endereços Modbus, baud, parity).
- Planejar aterramento e proteção contra surto (SPD) em entradas de energia/comunicação.
Segurança: isole o tráfego administrativo (HTTPS, contas), restrinja acesso via ACLs e segmente rede para evitar exposição direta à Internet. Utilize TLS e VPN para tráfego crítico quando disponível.
Procedimentos de segurança também incluem descarregar capacitores antes de mexer nos terminais e seguir normas locais de segurança elétrica (NR-10 no Brasil).
Instalação física e alimentação PoE (conexões RS-232/RS-485)
Conecte RJ45 a switch PoE; confirme LED de alimentação. Para RS-485, observe polaridade A/B e instale terminadores 120Ω nas extremidades do barramento. Evite loops; use topologia em linha.
Recomenda-se usar blindagem ligada a terra em um único ponto, para reduzir ruído. Em cabos longos, considere repetidores RS-485 ou conversores fiber-to-serial.
Faça medição inicial de isolamento e continuidade antes de energizar para garantir integridade do cabeamento e ausência de curto ou massa em condutores tx/rx.
Configuração inicial via interface web/serial e parâmetros essenciais
Acesse web UI via IP; altere credenciais padrão e habilite HTTPS se disponível. Configure IP (DHCP ou estático), SNMP e NTP para sincronismo de logs. Defina baud, parity, stop bits e timeout para cada porta serial.
Mapeie registradores Modbus RTU locais para endereços Modbus TCP, criando tabela clara para o SCADA. Ajuste polling intervals para balanço entre latência e carga de CPU.
Teste comunicação com ferramentas como Modbus Poll e verifique contadores de erros (CRC, framing) e estatísticas de tráfego.
Programação do gateway e automação local (scripts/firmware)
Use SDKs ou interface de programação fornecida para criar scripts que implementem regras locais, alarmes e buffers. Estratégias comuns: agregação por tempo, somente push de eventos críticos e compressão de dados para MQTT.
Implemente watchdogs e práticas de fail-safe: no caso de perda de comunicação com servidor central, ações de fallback devem ser claras (manter último setpoint, operar em modo manual).
Documente logicamente os scripts e mantenha versão de firmware/controladores em repositório para rastreabilidade e rollback em caso de problemas.
Testes funcionais e validação pós-instalação
Valide comunicação serial com loopback tests e verifique parâmetros de CRC e framing. Teste cenários de falha de rede para assegurar buffering e recuperação automática.
Execute testes de carga com múltiplos polls para confirmar que não há perda de pacotes, latência excessiva ou travamentos. Monitore logs SNMP e Syslog para indicadores precoces de problemas.
Realize testes EMC se em ambiente crítico e verifique conformidade com especificações do projeto antes da aceitação final.
Integração com sistemas SCADA, IIoT e protocolos servidor serial Ethernet PoE e gateway Modbus
O gateway serve como ponte entre mundos serial e IP; para SCADA, mapeie tags Modbus RTU para Modbus TCP e configure o host SCADA como cliente TCP. Use tabelas de mapeamento claras para evitar colisões de endereçamento.
Para IIoT, frequentemente o fluxo envolve conversão para MQTT ou REST: o gateway pode publicar broker MQTT (se suportado) ou enviar dados a um middleware que traduz para plataformas cloud. Segurança de transporte (TLS) e MQTT com autenticação são recomendados.
Modelagem de dados deve contemplar nomes de tags padronizados, unidades e scaling, permitindo que analytics e historians consumam informação imediatamente sem transformação excessiva.
Modelagem de dados e mapping Modbus RTU → Modbus TCP / MQTT
Defina um dicionário de dados onde cada registrador RTU tem um identificador único, tipo (int16, uint32, float) e fator de escala. O mapeamento para Modbus TCP deve preservar consistência de endereçamento.
Para MQTT, transforme registradores em mensagens JSON com timestamp NTP, qualidade e unidade, facilitando integração com plataformas IIoT e pipelines de dados. Utilize QoS adequado conforme criticidade.
Automatize o roteamento de mensagens e mantenha metadados (device ID, location, firmware) para facilitar troubleshooting e manutenção.
Exemplo prático de integração com SCADA (end-to-end)
1) Mapear registradores Modbus RTU do equipamento legacy; 2) Configurar gateway para poll interval adequado; 3) Mapear RTU->TCP e configurar o SCADA como cliente Modbus TCP; 4) Testar leitura/escrita e validar tempos de resposta.
Inclua testes de erro: simular perda de resposta, checar logs e recuperar operação com mínima intervenção. Monitore contadores de erro e alerte para sincronismo.
Documente o diagrama de rede, IPs, portas e mapeamento de registradores para facilitar escalabilidade e auditoria técnica.
Conexão a plataformas IIoT (MQTT, REST, OPC UA) e segurança de camada de transporte
Se o modelo suportar MQTT nativamente, configure broker, tópicos e QoS; caso contrário, use um gateway intermediário que converta Modbus TCP para MQTT. Para REST, forneça endpoints seguros e autenticação. OPC UA pode ser integrado em camadas superiores usando servidores OPC-UA que leem Modbus TCP.
Para segurança, implemente TLS, autenticação mutua e VPNs para conexões remotas. Segmente redes e limite acessos administrativos via ACLs e firewalls.
Registre e audite conexões com Syslog/SIEM para compliance e investigação de incidentes.
Exemplos práticos de uso do servidor serial Ethernet PoE e gateway Modbus
Caso 1 — Telemetria de medidores Modbus em subestações com PoE: o gateway alimentado por PoE coleta leituras RTU de medidores, mapeia para Modbus TCP e envia a um concentrador SCADA. Benefícios: instalação simplificada e redução de cabos.
Caso 2 — Integração de PLCs legacy RS-232/RS-485 à malha Ethernet: o gateway transforma portas seriais em nós Ethernet, permitindo que controladores modernos monitorem e comandem PLCs antigos sem alteração de firmware.
Caso 3 — Monitoramento remoto de ativos com comunicação redundante: deploy com dois links de rede (primário Ethernet + fallback LTE/4G via roteador) e buffering local garante continuidade em falhas; replicação de dados para cloud via MQTT após reconexão.
Comparações técnicas e erros comuns — servidor serial Ethernet PoE e gateway Modbus vs outros produtos ICP DAS
Tabela comparativa rápida (exemplo):
| Modelo | Portas Seriais | PoE | Programabilidade | Aplicação recomendada |
|---|---|---|---|---|
| Servidor PoE (este artigo) | 1x RS-232 / 4x RS-485 | Sim | Firmware programável | Integração legacy, PoE sites |
| Outra linha ICP DAS | 2x RS-232 / 2x RS-485 | Opcional | Limitada | Menor número de dispositivos |
| Modelo com +2 portas | 8x RS-485 | Não | Avançada | Alta densidade de portas seriais |
Quando escolher este modelo e quando optar por outra alternativa
Escolha este modelo para pontos com necessidade de PoE, mistura RS-232/RS-485 e lógica local moderada. Opte por modelos com mais portas ou performance serial superior quando existir alta densidade de dispositivos ou requisitos de throughput muito elevados.
Se a aplicação requer certificações específicas (p.ex. SIL/IEC 61508 ou certificação médica IEC 60601-1), verifique modelos com certificações aplicáveis ou soluções customizadas.
Avalie também se há necessidade de fibra óptica ou isolamento adicional — nesses casos, use conversores industriais específicos.
Erros comuns de instalação/configuração e como evitá-los
- Baud mismatch: documente e confirme baud/parity/stop em ambos os lados; use ferramentas de teste.
- Falta de terminação ou bias em RS-485: leve a erros intermitentes; sempre configurar terminadores nas extremidades.
- Ground loops: utilize isolamento galvânico e aterramento correto para evitar medição incorreta e danos.
Limitações técnicas e como contorná-las
Limitações incluem número de conexões TCP simultâneas e memória para buffers; contorne com balanceamento de polling e configuração de prioridades. Para longas distâncias RS-485, use repetidores ou conversão para fibra. Para alta segurança, complemente com appliance de segurança (VPN/TLS) e segmentação.
Conclusão
O servidor serial Ethernet PoE e gateway Modbus (1x RS-232, 4x RS-485) da ICP DAS é uma solução robusta e versátil para modernizar redes industriais, oferecendo PoE, isolamento, programabilidade e amplo suporte a protocolos industriais como Modbus RTU/TCP. Para aplicações que exigem essa robustez, a série de gateways ICP DAS é a solução ideal. Confira as especificações e solicite uma cotação no site do distribuidor: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-poe-e-gateway-modbus-1x-rs-232-4x-rs-485-programavel.
Para avaliar alternativas e leituras técnicas complementares, visite o blog técnico da LRI (https://blog.lri.com.br/) onde encontrará conteúdos sobre Modbus, IIoT e integração SCADA. Se quiser um comparativo personalizado para seu projeto, solicite suporte técnico e cotação via a página de comunicação de dados da LRI: https://www.lri.com.br/comunicacao-de-dados.
Perguntas? Comente abaixo com seu caso de uso específico (topologia, número de dispositivos, requisitos de segurança) — eu e a equipe técnica da ICP DAS/LRI podemos ajudar a dimensionar a solução ideal. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
