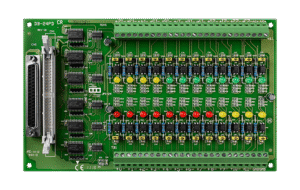

Placa de Entrada Isolada Opto 24 Canais Inclui CA-3710

Leandro Roisenberg

Introdução — Placa de Entrada Isolada Opto 24 canais ICP DAS: visão geral e conceito (O que é?)

A Placa de Entrada Isolada Opto 24 canais ICP DAS é um módulo de aquisição de sinais digitais que fornece 24 entradas elétricas com isolamento óptico para proteger o sistema central contra loops de terra, picos e interferências comuns em instalações industriais. Este módulo combina uma arquitetura de entradas optoacopladas, condicionamento de sinal e interfaces de comunicação com controladores ou gateways IIoT, sendo uma opção robusta para aquisição de dados em fábricas, utilities e instalações críticas. Neste artigo abordamos arquitetura, propósito e integração com SCADA/IIoT, visando engenheiros de automação e compradores técnicos.

O princípio de funcionamento baseia-se em optocouplers por canal que separam galvanicamente o circuito de campo do barramento lógico, elevando a imunidade a ruído e garantindo segurança elétrica. A placa normalmente opera com níveis TTL/CMOS no lado lógico enquanto aceita tensões de campo típicas (p. ex. 5…24 VDC), com filtros RC e proteção contra surtos. Em projetos críticos, esse tipo de módulo facilita conformidade com requisitos de segurança funcional e manutenção de sinais limpos para aplicações de controle e supervisão.

Para engenheiros preocupados com confiabilidade e manutenção, aspectos como MTBF, certificações CE/ROHS, e compatibilidade com normas de imunidade eletromagnética (por exemplo IEC 61000-4-x) são cruciais. A integração com arquiteturas IIoT e Indústria 4.0 demanda atenção ao mapeamento de tags, política de aquisição e segmentação de rede. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Principais aplicações e setores atendidos pela Placa de Entrada Isolada Opto 24 canais ICP DAS

A placa é comumente aplicada em linhas de produção, monitoramento de máquinas, intertravamentos de segurança e contagem de eventos digitais. Em automação industrial, fornece os sinais de status de sensores de proximidade, chaves fim de curso e relés auxiliares diretamente ao PLC ou à camada de aquisição. Sua imunidade a ruído e isolamento tornam-na adequada para ambientes com altas correntes de retorno e grandes motores.

No setor de utilities e energia, o módulo é usado para supervisão de painéis, detecção de falhas lógicas e integração com sistemas SCADA para alarmes e históricos. Em saneamento e estações de bombeamento, as entradas isoladas evitam problemas causados por surtos e correntes de fuga provenientes de bombas e inversores. Em edifícios inteligentes, ela age na interface de sensores e atuadores para BMS, controlando portas, sensores de presença e alarmes.

Em cenários IIoT e Indústria 4.0, a placa atua como ponto de borda (edge device) para digitalização de sinais tradicionais, permitindo publicação segura via gateways (Modbus/TCP, OPC UA, MQTT) para plataformas de analítica. A capacidade de isolamento e robustez a ruído é especialmente importante quando se integra equipamentos legacy com novos sistemas digitais.

Especificações técnicas e tabela resumo Placa de Entrada Isolada Opto 24 canais ICP DAS

Abaixo apresentamos uma tabela resumida com parâmetros essenciais para avaliação rápida do módulo. Valores indicativos; confirme sempre o datasheet oficial do fabricante antes da compra ou integração.

Tabela técnica resumida (modelo, canais, tensão, corrente, isolamento)

Parâmetro Especificação típica
Modelo CA-3710 (exemplo: Placa de Entrada Isolada Opto 24 canais ICP DAS)
Canais 24 entradas digitais isoladas
Tipo de entrada Optoacoplada (entrada de nível TTL/CMOS a interface)
Faixa de tensão de entrada 3.5 … 30 VDC (compatível com 5/12/24 V sistemas)
Corrente por entrada 2 … 6 mA (dependendo do nível lógico)
Isolamento galvânico 2500 – 3000 Vrms entre campo e lógica
Consumo Típico: < 200 mA @ 5 V (dependendo do uso)
Temperatura operacional -25 °C a +70 °C
Dimensões Montagem DIN; largura típica: 12–40 mm (modelo específico)
Peso ~150–300 g
Certificações CE, RoHS, compatibilidade EMC (IEC 61000)

Detalhes elétricos e desempenho (tempo de resposta, filtragem, ruído)

A precisão em módulos digitais está mais relacionada à integridade do sinal do que a uma acurácia analógica; por isso, o projeto de filtro e histerese é crítico. Entradas opto geralmente incorporam filtro RC e schmitt trigger para rejeitar ruído e evitar transições espúrias. O tempo de resposta típico por canal varia de centenas de microssegundos até 1–10 ms, dependendo do condicionamento interno.

Quanto à proteção, os módulos frequentemente incorporam diodos de supressão/transient voltage suppressors (TVS) e resistores limitadores para suportar surtos e descargas EFT conforme IEC 61000‑4‑4/5. O ruído é mitigado por isolamento galvânico e boa disposição do layout, maximizando a CMTI (common-mode transient immunity) para operação em ambientes com inversores de frequência e comutação pesada.

Em termos de vida útil e confiabilidade, MTBF calculado com métodos IEC/TR 62380 ou MIL‑HDBK‑217 é um indicador útil para planejamento de manutenção. Para instalações críticas, recomenda-se avaliar MTBF, temperatura operacional e níveis de estresse previstos para estimar intervalo de inspeção e substituição.

Certificações, compatibilidade e condições ambientais

Os módulos de aquisição industrial devem atender requisitos de segurança e EMC: IEC/EN 62368-1 (equipamentos eletrônicos), IEC 61000 (imunidade e emissões), e normas locais de segurança elétrica. Em aplicações médicas, normas como IEC 60601-1 são relevantes, mas normalmente requerem soluções certificadas especificamente para ambiente médico.

Classificações ambientais — proteção contra poeira e umidade, faixa térmica e resistência a vibração — determinam a escolha do módulo. para painéis fechados, rating IP20 pode ser suficiente; em campo, invólucros com IP65/67 são recomendados. Recomenda-se também verificar compatibilidade com protocolos industriais e restrições de montagem DIN rail.

Para ambientes severos, revisar conformidade com testes de choque e vibração (IEC 60068) e requisitos de corrosão (material de terminais) ajuda a garantir durabilidade e reduzir falhas prematuras.

Importância, benefícios e diferenciais da Placa de Entrada Isolada Opto 24 canais ICP DAS

O principal diferencial é o isolamento óptico por canal, que evita loops de terra e protege o equipamento de controle contra picos e correntes de retorno. Isso reduz falsos positivos/negativos em leituras digitais e prolonga a vida útil de CLPs e controladores, além de facilitar a localização de falhas sem interrupção do sistema.

Outros benefícios incluem densidade de canais (24 entradas em formato compacto), facilidade de montagem DIN e interoperabilidade com sistemas SCADA/IIoT. A placa traz economia operacional ao minimizar downtime por ruído elétrico ou falhas causadas por terra, e contribui para conformidade com políticas de segurança elétrica das instalações.

Do ponto de vista de TCO, a robustez reduz custos de retrabalho e intervenções. Em projetos IIoT, o fato de fornecer sinais isolados confiáveis melhora a qualidade dos dados enviados para análises preditivas e manutenção preditiva, elevando o valor das iniciativas de Indústria 4.0.

Para aplicações que exigem essa robustez, a série Placa de Entrada Isolada Opto 24 canais ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-opto-24-canais-inclui-ca-3710.

Guia prático de uso da Placa de Entrada Isolada Opto 24 canais ICP DAS: Como instalar, configurar e testar

Antes de instalar, verifique a documentação do módulo e do painel. Tenha ferramentas isoladas, multímetro calibrado, EPI (luvas dielétricas, óculos) e plano de desligamento se for necessário trabalhar em circuito energizado. Faça uma análise de risco e defina pontos de teste e rotas de cabo, considerando separação entre cabos de potência e sinais.

Confirme requisitos de alimentação (tensão nominal, PFC se for fonte), símbolo de aterramento e topologia do aterramento do painel para evitar loops. Em ambientes com requisitos de cibersegurança, registre firmware e configurações. Documente pinout do módulo — etiquetagem clara de canais facilita manutenção.

Ao conectar, isole somente os fios necessários e mantenha comprimento mínimos recomendados para reduzir antenas parasitas. Realize um teste inicial com fontes de sinal conhecidas (5 V e 24 V) e verifique leitura por software antes de colocar em operação.

Preparação e requisitos de segurança

Avalie a tensão máxima presente nos terminais de campo e certifique-se de que o módulo escolhido suporta essas tensões com a margem de segurança adequada (recomenda-se pelo menos 20% acima da tensão de trabalho). Utilize dispositivos de bloqueio/etiquetagem (LOTO) quando necessário e siga normas locais de segurança.

Verifique se o painel possui barramento de aterramento correto e que a corrente de fuga esteja dentro de limites. Se houver inversores ou cargas reativas, considere filtros e supressão adicionais para proteger entradas. Documente a revitalização após intervenções.

Mantenha plano de rollback e pontos de restauração de firmware/configuração. Treine equipe responsável e garanta que técnicos saibam isolar circuitos antes de desconectar cabos.

Instalação física e fiação (montagem DIN, aterramento, pinout)

Monte o módulo em trilho DIN apropriado e deixe espaço para ventilação; evite colocar próximo a fontes de calor. Use bornes de pressão/torque recomendados pelo fabricante para evitar mau contato. Separe cabos de sinal e potência por canal para reduzir indução.

Realize aterramento da carcaça e, quando necessário, do pino de referência do módulo para um ponto de terra único (single point grounding) para reduzir loops. Siga o pinout do manual para mapear entradas (DI1…DI24), fontes externas e terra de campo.

Ao fiação, use cores padronizadas e rotule extremidades; implemente proteção contra curtos e fusíveis conforme normas internas. Faça ensaios de continuidade e isolamento antes da energização.

Configuração de software e mapeamento de entradas

No software de aquisição/PLC, crie tags para cada canal com nomenclatura coerente (ex.: LINE1_SENSOR_01). Configure debounce/hysteresis para evitar leituras instáveis; valores típicos: 10–50 ms dependendo da aplicação. Ajuste tempo de scan de acordo com necessidade de resposta do processo.

Defina thresholds de alarme e categorias (warn/fail) e historize eventos críticos para análises. Use testes integrados (simulações) para validar lógica sem impactar a planta. Documente mapeamentos em planilha compartilhada.

Implemente logging e versão de configuração para rastreabilidade; para integração IIoT, configure endpoints seguros para envio de eventos via MQTT/OPC.

Testes funcionais e procedimentos de validação

Realize teste de entrada por entrada, aplicando tensões conhecidas e verificando estado lógico no SCADA/PLC. Meça isolamento entre campo e lógica com megômetro quando necessidade de certificação existir. Valide proteção contra surtos aplicando testes EFT conforme IEC 61000 em laboratório controlado.

Monte rotina de validação: verificação visual, teste de torque em bornes, teste funcional de entradas e acurácia do mapeamento. Registre resultados e threshold de aceitabilidade.

Após validação, monitore por 24–72 horas com dados reais para identificar intermitências. Ajuste filtros se houver falsos disparos.

Integração com sistemas SCADA/IIoT e protocolos Placa de Entrada Isolada Opto 24 canais ICP DAS

A integração com SCADA exige mapeamento claro de tags e definição de frequência de amostragem baseada em criticidade do processo. Para dados de status discretos, tempos de scan de 100–500 ms são comuns, mas aplicações de segurança podem requerer tempos menores e uso de hardware dedicado. Use técnicas como leitura por blocos (bulk read) para otimizar tráfego Modbus.

Em arquiteturas IIoT, empregue gateways que convertam sinal local para protocolos modernos (Modbus/TCP, OPC UA, MQTT). A placa atua como periférico que alimenta o gateway; muitas vezes o gateway também provê buffer, segurança TLS e políticas de QoS para publicação de mensagens. Planeje capacidade de rede e retenção de mensagens para evitar perda de dados.

Boa prática: versionamento de configuração, uso de certificados para autenticação e segmentação de rede (VLANs) para separar tráfego de ICS e TI, minimizando superfície de ataque.

Conectar ao SCADA — mapeamento de tags e frequência de amostragem

Mapeie tags com nomenclatura consistente, endereçamento lógico e documentação. Defina tempos de leitura dependendo da criticidade: alarmes (50–250 ms), monitoração de estado (250–1000 ms), trending (>=1 s). Use mecanismos de watchdog para detectar perda de comunicação.

Implemente compressão de eventos (event-only reporting) quando possível para reduzir uso de banda. Teste o desempenho sob carga (número de tags, taxa de atualização) para garantir que o SCADA mantenha latência aceitável.

Registre e sincronize timestamps em padrão NTP para harmonizar eventos entre múltiplos dispositivos e garantir correlação temporal para análises.

Integração IIoT — gateway, Modbus/TCP, MQTT e OPC

Escolha gateway que suporte protocolos desejados; Modbus/TCP é ainda amplamente usado para leitura de blocos, OPC UA provê modelo de dados rico e MQTT é ideal para pub/sub em topologias IIoT. Projetos de edge computing podem pré-processar sinais para reduzir tráfego.

Utilize mapeamentos estáveis e transformação de dados no edge (filtragem, agregação, compressão) antes de publicar. Garanta suporte a TLS, autenticação mútua e políticas de retenção.

Valide interoperabilidade entre fabricante do módulo e gateway, usando testes de ponta a ponta.

Segurança, segmentação de rede e boas práticas de comunicação

Implemente segmentação (VLANs) entre redes de controle e TI, use firewalls industriais e regras ACL. Adote práticas de hardening, atualize firmwares e mantenha inventário de ativos. Política de backup e recuperação de configuração é essencial.

Audite logs e utilize IDS/IPS industriais se possível. Configure senhas fortes, desabilite serviços desnecessários e proteja interfaces de gerenciamento.

Para comunicação entre planta e nuvem, use VPNs dedicadas, gateways com TLS e políticas de QoS.

Exemplos práticos de uso e estudos de caso com Placa de Entrada Isolada Opto 24 canais ICP DAS

Caso 1 — monitoramento de sensores digitais em linha de produção: instale a placa no painel local, faça o mapeamento de 24 sensores de presença de peças, configure debounce de 20 ms e alarme por falta de contagem. Resultado esperado: redução de falsos disparos e contagens consistentes em SPC.

Caso 2 — supervisão de sinais de painéis elétricos: monitore contatos auxiliares de disjuntores e chaves de transferência; com isolamento galvânico, sinais são lidos sem influência de terra e sem interferência de harmônicos de carga. Implemente histórico de eventos para diagnóstico de seleções.

Caso 3 — automação predial: controle de portas e alarmes em BMS, integrando 24 entradas discretas para sensores de porta, detectors e botões de emergência. Envio de eventos ao BMS via Modbus/TCP para centralização.

Monitoramento de sensores digitais em linha de produção

Diagrama típico: sensores -> cabeamento blindado -> Placa Opto 24 canais -> gateway/PLC -> SCADA. Configure filtros e rotina de contagem para evitar dupla leitura em sensores de alta frequência. Valor: maior confiabilidade na taxa de produção e menos paradas não planejadas.

Supervisão de sinais de painéis elétricos e intertravamentos

Use a placa para ler contatos auxiliares e gerar alarmes para sequência de partida. A segregação galvânica evita que ruídos de potência disparem lógicas de intertravamento, garantindo segurança funcional.

Automação predial: controle de portas, sensores e alarmes

Integre a placa ao BMS para monitorar estados de janelas, portas e detectores. Utilize políticas de prioridade de alarmes e rotina de manutenção preventiva baseada em eventos registrados.

Comparativo técnico: Placa de Entrada Isolada Opto 24 canais ICP DAS versus módulos similares da ICP DAS

Ao comparar modelos ICP DAS, considere densidade de canais, nível de isolamento, presença de filtros/histerese e formas de comunicação. Modelos concorrentes podem oferecer mais canais em formatos modulares ou versão slim com trade-off em isolamento por canal.

Diferenças típicas: alguns módulos oferecem isolamento por bloco (ex.: 8 canais por isolador) enquanto outros fornecem isolamento por canal individual. Escolha com base no risco de problemas de curto/loop e orçamento.

Reveja suporte de firmware, disponibilidade de I/O digital complementar (relés, entradas analógicas) e custo total de integração.

Diferenças por canal, isolamento e robustez

Isolamento por canal aumenta custo, mas reduz risco de propagação de falhas. Para aplicações críticas com alto ruído, prefira isolamento por canal e maior CMTI. Para sistemas de baixo custo e ambiente controlado, isolamento por bloco pode ser aceitável.

Vantagens e limitações operacionais

Vantagens: menor ruído, maior segurança elétrica e confiabilidade. Limitações: custo inicial maior e maior ocupação de espaço em alguns casos. Avalie trade-offs entre densidade e facilidade de manutenção.

Erros comuns na especificação e instalação e como evitá-los

Erros comuns: escolher modelo sem isolamento suficiente, não considerar corrente de entrada, ignorar aterramento correto. Evite lendo o datasheet, testando em bancada e consultando fabricante.

Checklist de seleção, manutenção preventiva e troubleshooting para a Placa de Entrada Isolada Opto 24 canais ICP DAS

Checklist de compra: número de canais, faixa de tensão, isolamento, temperatura, protocolo de comunicação e conformidade EMC. Considere também disponibilidade de acessórios (terminais, jumpers) e suporte técnico do fornecedor.

Plano de manutenção: inspeção visual trimestral, verificação de torque em bornes semestral, testes funcionais anuais e verificação de isolamento quando houver anomalias. Mantenha logs de falhas para análise de MTBF.

Diagnóstico rápido: perda de sinal — verifique alimentação, continuidade de sensor, leitura local; ruído — verifique aterramento e separação de cabos; comunicação — cheque configurações de IP, taxas e cabos.

Critérios de seleção e compra (condições ambientais, número de canais, compatibilidade)

Escolha baseado em temperatura, vibração, necessidade de isolamento e espaço em painel. Verifique compatibilidade com controladores e protocolos usados na planta.

Plano de manutenção e verificação periódica

Estabeleça rotina documentada com periodicidade e responsáveis. Inclua testes de isolamento e atualização de firmware controlada.

Diagnóstico rápido e correção de falhas comuns

Use multímetro para medir tensão nos terminais de entrada, cheque LEDs de diagnóstico, e isole canais problemáticos. Troque cabos suspeitos e compare leitura com um canal de referência.

Conclusão e chamada para ação — Entre em contato / Solicite cotação sobre Placa de Entrada Isolada Opto 24 canais ICP DAS

A Placa de Entrada Isolada Opto 24 canais ICP DAS é uma solução madura para aquisição de sinais digitais em ambientes industriais, oferecendo isolamento, robustez e facilidade de integração com SCADA e IIoT. Sua adoção reduz falhas por ruído, melhora qualidade de dados e facilita políticas de manutenção preventiva. Para aplicações que exigem essa robustez, a série Placa de Entrada Isolada Opto 24 canais ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-opto-24-canais-inclui-ca-3710.

Se quiser aprofundar integração com IIoT, veja conteúdos relacionados no blog: https://blog.lri.com.br/guia-aquisicao-dados e https://blog.lri.com.br/industria-4-0-iiot. Pergunte nos comentários suas dúvidas técnicas ou descreva seu caso de uso para que possamos orientar a melhor configuração.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
