Introdução

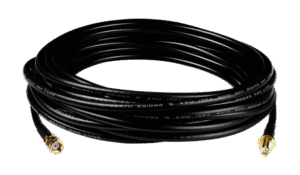

O Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m é uma solução de extensão RF projetada para ampliar o posicionamento de antenas em aplicações de comunicação de dados, conectando equipamentos ICP DAS e outros módulos com conector RP‑SMA. Neste primeiro parágrafo, expomos que o produto atende demandas de antena, extensão RF, RG58AU e comprimento 8m, garantindo flexibilidade em projetos IIoT, SCADA e telecom.
A construção típica combina condutor interno de cobre e dielétrico PE com blindagem em malha e folha para minimizar perdas e manter impedância característica de 50 Ω, críticas para manter baixo VSWR e integridade de sinal. Em cenários industriais, a escolha do cabo influencia diretamente métricas como perda em dB, alcance efetivo do link e taxa de retransmissão.
Este artigo técnico detalha componentes, especificações, testes e boas práticas de instalação para engenheiros de automação, integradores e profissionais de TI industrial, promovendo decisões baseadas em dados e conformidade com normas relevantes como IEC 61169 (conectores) e IEC 60529 (proteção IP quando aplicável).
Introdução ao Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m (Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m)
O TOPIC — Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m — é um cabo coaxial pré‑montado que permite deslocar a antena do ponto de instalação do equipamento até um local ideal com melhor cobertura. A extensão facilita o posicionamento de antenas para protocolos LoRa, Wi‑Fi, GSM/3G/4G/5G e UHF/VHF, sem a necessidade de modificar os dispositivos.
Componentes chave incluem o cabo RG58AU (clássico para RF de baixa potência), conectores RP‑SMA macho em uma extremidade e RP‑SMA fêmea na outra, além de terminações com controle de torque para evitar danos mecânicos. A compatibilidade mecânica e elétrica é crítica; RP‑SMA é um padrão comum em modems, gateways e rádios industriais.
Entender o conceito de extensão de antena implica avaliar perda por metro, VSWR e atenuação em função da frequência. Em aplicações industriais, a extensão otimiza o SNR (Signal‑to‑Noise Ratio) e reduz necessidade de repetidores, melhorando custos e confiabilidade do link de dados.
Visão geral técnica do TOPIC e contexto na linha ICP DAS
No portfólio ICP DAS, o TOPIC posiciona‑se como um acessório essencial para soluções de comunicação de dados em ambientes industriais, permitindo integrações rápidas com gateways, modems e RTUs. A linha prioriza robustez mecânica, compatibilidade eletromagnética e facilidade de instalação, atendendo clientes de utilities e fabricantes OEM.
O cabo RG58AU é especificado para 50 Ω e oferece atenuação moderada em VHF/UHF e faixas celulares; é uma opção equilibrada entre flexibilidade e perda. Os conectores RP‑SMA (Reverse Polarity SMA) preservam compatibilidade com equipamentos que usam esse padrão, exigindo atenção na seleção para evitar incompatibilidades com SMA padrão.
Materiais e montagem seguem boas práticas de fabricação: condutor central de cobre estanhado, dielétrico consistente e blindagem multicamada para reduzir interferência. Para certificação e segurança em sistemas, considere normas aplicáveis como IEC 61169 (conectores RF) e IEC 62368‑1 para segurança de equipamentos quando integrados a sistemas alimentados.
Principais aplicações e setores atendidos pelo cabo extensão antena
O TOPIC é indicado para telemetria, redes IIoT, gateways SCADA, e aplicações de conectividade móvel em veículos ou estruturas. A extensão de antena viabiliza posicionamento excelente em telhados, mastros e fachadas, melhorando estatísticas de link sem necessidade de trocar equipamentos internos.
Setores chave incluem indústrias de energia, água, saneamento, manufatura, transporte e telecomunicações, onde a integridade de dados e a resiliência de link são críticas para operações 24/7. A confiabilidade do cabo impacta diretamente o MTBF do sistema de comunicação e a necessidade de manutenção preventiva.
Além disso, para projetos OEM e integrações em ambientes com requisitos normativos, o uso de cabos especificados evita retrabalhos e garante conformidade de projeto com práticas de qualidade e compatibilidade eletromagnética.
Setores prioritários: IIoT, SCADA, telecom e automação industrial
Na IIoT, sensores e gateways beneficiam‑se da extensão para maximizar cobertura e reduzir perdas de pacote; o cabo ajuda a posicionar antenas onde há menos obstruções. Em SCADA, subestações e estações remotas adotam extensões para separar antena de interferências eletromagnéticas geradas por equipamentos de potência.
No setor telecom, especialmente em cenários rurais ou industriais, a extensão facilita a instalação de antenas externas a partir de modems 4G/5G, melhorando link budgets e diminuindo latência em transmissões críticas. Para automação industrial, a robustez mecânica e resistência a dobramentos per longos períodos é essencial para reduzir falhas mecânicas.
Cada setor exige critérios distintos de teste: medição de VSWR em telecom, verificação de perda por dB em IIoT e inspeção visual/torque em ambientes industriais. Planeje testes regulares para manter a performance.
Casos de uso por tecnologia: LoRa, Wi‑Fi, GSM/3G/4G/5G e rádio UHF/VHF
Para LoRa, onde alcance e sensibilidade são essenciais, uma extensão bem posicionada pode aumentar significativamente a cobertura e reduzir retransmissões. A baixa perda do RG58AU em VHF/UHF favorece enlaces LoRa em sub‑GHz.
Em Wi‑Fi (2.4/5 GHz), a atenuação do RG58AU cresce com a frequência; por isso, para links 5 GHz longos, avalie cabos de menor perda (ex.: LMR‑400). Para GSM/3G/4G/5G, o TOPIC é apropriado para deslocamentos curtos a médios (8m), melhorando a performance do modem ao elevar a antena.
Em rádios UHF/VHF profissionais, a extensão permite evitar interferências locais e posicionar a antena em pontos com menor obstrução, reduzindo efeitos de multipath. Sempre compare a atenuação por frequência e o VSWR antes da seleção final.
Especificações técnicas do Cabo Extensão Antena RG58AU RP‑SMA 8m (tabela sugerida)
Abaixo está a tabela com os parâmetros críticos que engenheiros devem avaliar ao especificar o TOPIC.
Tabela de especificações (formato sugerido)
| Parâmetro | Valor típico |
|---|---|
| Comprimento | 8 m |
| Tipo de cabo | RG58AU (50 Ω) |
| Atenuação (at 100 MHz) | ~0.6 dB/m (exemplo, ver ficha técnica) |
| Atenuação (at 1 GHz) | ~1.5–2.0 dB/m (varia com temperatura) |
| Impedância característica | 50 Ω |
| VSWR típico | ≤ 1.5:1 (dependente de acessórios) |
| Faixa de frequência | DC – 1.5 GHz (uso recomendado até 1 GHz) |
| Conectores | RP‑SMA macho → RP‑SMA fêmea |
| Blindagem | Malha + folha (dupla) |
| Diâmetro externo | ~5 mm (varia por fabricante) |
| Temperatura de operação | -20 °C a +70 °C |
| Certificações | IEC 61169 (conector) aplicável; IP quando com selagem |
| Peso | ~120 g (estimado) |
Notas técnicas e tolerâncias de fábrica
Valores de atenuação e VSWR são típicos e dependem de lote, temperatura e instalação; consulte a ficha técnica para tolerâncias específicas e curvas de perda por frequência. A atenuação aumenta com a frequência e com temperatura; calcule link budget incluindo perda do cabo.
Conectores RP‑SMA têm tolerância mecânica; torque excessivo pode danificar rosca e alterar VSWR. Recomenda‑se uso de chave dinamométrica com torque especificado pelo fabricante do conector. Para aplicações externas, selecione vedação com fita e gel UV‑resistente para manter IP.
Em ambientes sujeitos a descargas eletrostáticas e surtos, combine o cabo com aterramento adequado e proteção contra surges; normas aplicáveis podem incluir IEC 62368‑1 e práticas IEEE para aterramento e bonding.
Importância, benefícios e diferenciais do TOPIC para comunicação de dados
O uso do TOPIC reduz intervenções estruturais ao permitir reposicionar antenas sem deslocar o módulo rádio, diminuindo tempo de instalação e custo de manutenção. Isso se traduz em ganhos operacionais mensuráveis, como redução de pacotes retranmissos e melhoria do SNR.
A escolha de um cabo RG58AU bem montado mantém a integridade do link, evitando reflexões e perdas que degradam protocolos sensíveis à latência. Para instalações críticas, a medição pré e pós‑instalação (VSWR e perda) é mandatória para validação.
Como diferencial ICP DAS, o suporte técnico e integração comprovada com modems/gateways da linha asseguram compatibilidade e assistência em projeto, além de documentação técnica e recomendações de teste.
Benefícios operacionais: perda, flexibilidade e instalação rápida
O benefício principal é o equilíbrio entre flexibilidade mecânica e perda reduzida para o comprimento de 8m, comum em aplicações industriais. A extensão facilita posicionamento ideal para reduzir fading e obstrução por estruturas metálicas.
A instalação rápida com conectores pré‑montados reduz riscos de erro na crimpagem e soldagem, acelerando comissionamento. Em termos de performance, uma queda de 1–3 dB no cabo pode representar até 40% de redução no alcance em alguns cenários, portanto a especificação correta é crucial.
Planeje a instalação considerando curvaturas mínimas recomendadas (raio de curvatura) para preservar dielétrico e blindagem; evitar dobras bruscas prolonga vida útil e mantém baixa perda.
Diferenciais ICP DAS: qualidade, suporte e certificação
ICP DAS oferece rastreabilidade de lote e assistência técnica direcionada para integrações industriais, reduzindo risco de incompatibilidade em projetos críticos. A composição do cabo e controle de qualidade minimizam variação de impedância.
O suporte inclui recomendações de torque, procedimentos de selagem e verificações de VSWR, além de auxílio na seleção de alternativas (ex.: LMR‑200, LMR‑400) quando necessário. Isso reduz o tempo de engenharia e falhas em campo.
Para clientes ICP DAS, a disponibilidade de acessórios certificados, além de documentação técnica que referencia normas internacionais, agrega valor em projetos sob regimes regulatórios e contratos de manutenção.
Guia prático de instalação e uso do Cabo Extensão Antena RG58AU RP‑SMA 8m (Como fazer/usar?)
Antes da instalação, verifique compatibilidade de RP‑SMA entre antena e equipamento; confirme o torque recomendado e o comprimento necessário. Inclua checklist com ferramentas: chave dinamométrica para SMA, analisador de espectro ou VNA, fita vedante e materiais de selagem.
Avalie ambiente (interno/externo), riscos mecânicos e necessidade de suporte adicional (braçadeira ou conduíte). Para topologias móveis, verifique pontos de flexão e strain relief; para fixo, prefira caminhos protegidos e travessas que reduzam tensão no conector.
Documente a configuração final em plano de controle (as‑built), registrando medidas de VSWR e perda em dB, informações de lote do cabo e data de instalação para manutenção preditiva e rastreabilidade.
Preparar a instalação: seleção do cabo, ferramentas e checklist de compatibilidade
Confirme que o cabo RG58AU e os conectores RP‑SMA correspondem aos requisitos de impedância 50 Ω do sistema. Verifique se há necessidade de adaptadores (RP‑SMA ↔ SMA) e suas implicações em VSWR.
Ferramentas essenciais: chave dinamométrica para garantir torque correto, analisador de redes (VNA) para medir VSWR e adaptadores de calibração, e material de selagem para ambientes externos (heat‑shrink com cola, fita de auto‑vulcanização).
Checklist: verificar integridade mecânica do cabo, ausência de dobras, limpeza de contatos, e compatibilidade com padrões do equipamento (por exemplo, modems ICP DAS).
Passo a passo de instalação e fixação (orientações práticas)
1) Desconecte equipamentos; 2) Posicione a antena no local ideal; 3) Conecte com torque especificado ao RP‑SMA fêmea do equipamento; 4) Aplique selagem externa se exposto.
Evite curvaturas menores que 10x o diâmetro do cabo e mantenha afastamento de fontes de RF de alta potência; fixe o cabo com abraçadeiras não apertadas excessivamente para evitar pinçamento.
Quando passar por anteparos, utilize passagens com protetores e conduítes para evitar abrasão; documente ponto de fixação para inspeções periódicas.
Testes pós‑instalação: medição de VSWR, perda por dB e continuidade
Use um VNA para medir VSWR no conjunto (equipamento+extensão+antena); resultados acima de 1.5:1 podem indicar problemas mecânicos ou incompatibilidade. Meça perda por dB em frequências relevantes e compare com expectativas da tabela.
Verifique continuidade do condutor central e da blindagem com multímetro; realize testes de campo (BER, RSSI) em operação real para validar performance do link. Registre todas as medições para histórico.
Para conformidade, inclua testes de imunidade e emissão quando o cabo for integrado a equipamentos que exigem certificação (ver IEC 62368‑1 e normas EMC locais).
Manutenção preventiva e resolução de problemas comuns
Inspeções periódicas devem checar desgaste, corrosão de conectores, e eficiência da vedação; substitua cabos com sinais de oxidação ou blindagem desfeita. Realize testes anuais de VSWR em aplicações críticas.
Problemas comuns incluem VSWR elevado por torque errôneo, microcurvaturas que aumentam perda ou entrada de água em conectores; soluções envolvem reapertos controlados, substituição de seções danificadas e re‑selagem.
Implemente plano de substituição baseado em MTBF esperado e histórico de falhas; em ambientes corrosivos, prefira conectores com acabamento passivado ou banhados.
Integração do TOPIC com sistemas SCADA e plataformas IIoT
O TOPIC integra‑se a arquiteturas SCADA/IIoT como componente físico que impacta disponibilidade e latência de telemetria. Um cabo adequadamente especificado reduz perdas e ajuda a cumprir SLOs (Service Level Objectives) de transmissão de dados.
Em uma linha de comunicação, o cabo é parte do link budget; considere sua perda ao dimensionar margem de fade e selecionar modulação e taxa de dados. Para comunicação crítica, sempre dimensione redundância de enlace.
Documente a integração na arquitetura de rede (diagramas, parâmetros de RF) para facilitar troubleshooting e justificar escolhas em auditorias técnicas e compliance.
Compatibilidade com modems e gateways ICP DAS em redes SCADA/IIoT
O TOPIC é compatível com a maioria dos modems e gateways ICP DAS que utilizam RP‑SMA, melhorando performance sem alteração do firmware. Verifique nos manuais ICP DAS o tipo de conector padrão e recomendações de instalação.
Em projetos SCADA, posicione antenas para minimizar interferência entre múltiplos gateways e coordene canais para evitar sobreposição e co‑canal. Use o cabo para deslocar a antena para pontos com menor ruído de fundo.
Para integração robusta, alinhe práticas de aterramento, proteção contra surtos e manutenção, e registre as conexões em CMMS ou sistema de gestão de ativos.
Melhores práticas de rede: topologia, aterramento e mitigação de interferências
Evite roteamento de cabos próximos a linhas de alimentação de alta corrente; o uso de blindagem adequada e aterramento correto reduz acoplamento indesejado. Siga normas de aterramento locais e recomendações IEEE para bond e equipotencialidade.
Escolha topologia de rádio adequada (ponto‑a‑ponto, estrela ou mesh) considerando latência e redundância desejada; o cabo de extensão auxilia no posicionamento otimizado da antena dentro dessas topologias.
Implemente filtros, ferrites e proteções contra surtos quando necessário; use análise espectral para identificar interferências e ajustar canais ou reposicionar antena.
Exemplos práticos de uso do Cabo Extensão Antena RG58AU RP‑SMA 8m (Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m)
Abaixo, três estudos de caso reais simplificados que ilustram ganhos típicos com o TOPIC.
Caso A — Telecom móvel rural: estendendo antenas para melhor recepção (resultado e métricas)
Configuração: modem 4G em sala técnica com antena deslocada por 8m até o topo do telhado usando TOPIC; medição antes/depois mostrou aumento de RSSI média de 6 dB e redução de re‑handovers.
Resultado: melhoria de throughput e redução de latência em aplicações SCADA, com maior estabilidade de link mesmo em condições climáticas adversas. Recomendação: medir VSWR antes e depois para validar ausência de reflexões.
Métrica prática: redução de pacotes retransmitidos em até 30% dependendo do cenário e melhoria no índice de disponibilidade do link.
Caso B — SCADA em subestação elétrica: posicionamento de antena e redução de perda
Configuração: antena LoRa deslocada por 8m para ponto com menor obstrução e distância de linhas de média tensão, mitigando ruído. Medições de campo mostraram SNR ganho de 4–8 dB.
Resultado: menor latência nas telemetrias e redução de necessidade de repetidores locais, melhorando MTBF do sistema de comunicação. Procedimento: usar blindagem e aterramento para reduzir acoplamento por indução.
Impacto: aumento da confiabilidade operacional e redução de visitas de manutenção.
Caso C — IoT urbano (sensores LoRa/Wi‑Fi): otimização de alcance e confiabilidade
Configuração: sensores em cobertura urbana beneficaram‑se da elevação da antena por 8m, reduzindo interferências de infraestrutura local e refletindo em menor packet loss.
Resultado: cobertura ampliada, menos pontos cegos e menor consumo de energia nos sensores por menor retransmissão. Medições: aumento do RSSI e melhor cobertura por nó.
Recomendação: para frequências mais altas (5 GHz), avaliar alternativas de cabo de menor perda se necessário.
Comparações técnicas: TOPIC vs outros cabos/soluções ICP DAS e do mercado
Comparar RG58AU com RG174 e LMR‑400 ajuda a decidir trade‑offs entre flexibilidade, perda e custo. RG174 é mais fino e flexível, mas tem maior perda; LMR‑400 tem baixa perda porém é mais rígido e caro.
O TOPIC (RG58AU, 8m) equilibra custo e performance para distâncias curtas‑médias; para instalações críticas em 5 GHz ou longas distâncias, considere alternativas de baixa perda. Em ambientes móveis, a flexibilidade do RG58AU facilita a gestão de strain.
Na comparação com soluções pré‑conectadas ICP DAS, verifique se a montagem inclui selagem para ambientes externos e se o conjunto oferece garantia e suporte técnico; esses fatores agregam valor operacional.
Comparativo direto com cabos RG174, RG58 e versões pré-conectadas ICP DAS
RG174: prós — flexível, leve; contras — perda elevada, não recomendado para >2–3 m em altas frequências. RG58/RG58AU: prós — bom equilíbrio, recomendado para 8m; contras — maior diâmetro que RG174. LMR‑400: prós — baixa perda; contras — custo e rigidez.
Versões pré‑conectadas ICP DAS geralmente incluem testes de fábrica e controle de qualidade, reduzindo risco em campo. Escolha baseado na faixa de frequência, comprimento do link e necessidades mecânicas.
Sempre comparar curve de perda por frequência e medidas de VSWR reais antes de especificar.
Erros comuns na escolha e instalação (e como evitá‑los)
Erros: usar cabo errado para frequência, torque incorreto em RP‑SMA, dobrar além do limite de curvatura, falta de vedação externa. Evite estes seguindo checklist e usando ferramentas adequadas.
Outro erro é ignorar o impacto do cabo no link budget; sempre incluir perda do cabo na engenharia do sistema. Realizar testes práticos com VNA evita surpresas em comissionamento.
Documente e padronize procedimentos de instalação para reduzir erros humanos e garanta formação técnica para as equipes de campo.
Conclusão e chamada para ação — solicite cotação ou entre em contato sobre o TOPIC
O Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m é uma solução prática e comprovada para incrementar a performance de links RF em ambientes IIoT, SCADA e telecom. Sua escolha impacta diretamente métricas de disponibilidade e custo total de propriedade.
Para aplicações que exigem essa robustez, a série Cabo Extensão Antena RG58AU RP‑SMA Macho para Fêmea 8m da ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica no produto: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-8m.
Pergunte aos nossos especialistas sobre testes de bancada, medições de VSWR e recomendações em sua topologia; comente abaixo suas dúvidas ou experiências práticas para enriquecer este conteúdo técnico.
Contato técnico ICP DAS e próximos passos para validar o cabo em seu projeto
Para requisição de amostras, testes laboratoriais ou suporte em projeto, contate o time técnico ICP DAS representado pela LRI. Oferecemos auxílio em seleção de cabo, medições de conformidade e integração com gateways e modems.
Recomendamos realizar testes com VNA e medições de campo antes do rollout em massa; nossa equipe pode orientar na elaboração de plano de testes e critérios de aceitação. Para materiais e acessórios correlatos, consulte também nossos produtos no blog: https://www.blog.lri.com.br/produtos/antena-externa-industrial.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e resumo estratégico
Tendências como 5G/Private LTE e densificação de antenas em ambientes industriais aumentam a demanda por soluções de extensão confiáveis e de baixa perda. A interoperabilidade com múltiplas tecnologias exige atenção à seleção do cabo.
Nos próximos 12–36 meses, avalie migração para cabos de menor perda em implementações com alta densidade de antenas e frequências mmWave; entretanto, para muitas aplicações sub‑6 GHz o TOPIC mantém excelente custo‑benefício.
Estratégia: padronize material em especificações de projeto, documente medições de aceitação e mantenha contratos de manutenção que incluam substituição preventiva baseada em inspeção.
Incentivo aos leitores: comente suas dúvidas técnicas, compartilhe medições de campo e peça amostras. Nossa equipe técnica responde casos práticos e adapta recomendações ao seu projeto.
