Introdução

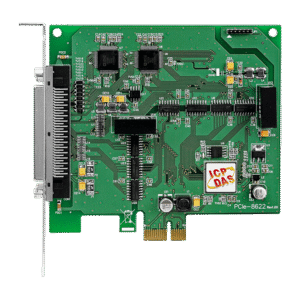

A Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS é uma solução de aquisição de dados projetada para aplicações industriais que exigem alta precisão, isolamento robusto e aquisição simultânea de múltiplos canais. Neste artigo técnico apresento a arquitetura funcional da placa, suas finalidades e os cenários típicos de uso em automação, utilities, IIoT e laboratórios de P&D. Palavras-chave: aquisição de dados, isolamento galvânico, 200 kS/s.
Do ponto de vista arquitetural, trata-se de uma placa PCIe com conversores A/D sigma-delta de 16 bits, multiplexação por canal e amostragem simultânea efetiva a até 200 kS/s agregados, além de entradas digitais isoladas. A presença de isolamento galvânico entre canais e entre a placa e o barramento PCIe reduz riscos de loop de terra e garante integridade de sinal em ambientes ruidosos. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Este conteúdo foi elaborado para engenheiros de automação, integradores e profissionais de TI industrial que precisam decidir por hardware de aquisição com base em critérios técnicos (resolução, taxa, isolamento, MTBF) e normativos (compatibilidade EMC e segurança). Nas seções seguintes abordarei especificações, instalações, integração SCADA/IIoT e comparativos com alternativas.
Principais aplicações e setores atendidos — onde usar aquisição de dados para valorizar dados
A Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS é indicada em linhas de produção, controle de processos químicos, monitoramento de subestações elétricas, bancadas de ensaio e aplicações de P&D que requerem precisão e baixa latência. Em utilities, o isolamento galvânico é crítico para medições em painéis de média tensão e transformadores, protegendo equipamentos e garantindo conformidade. Em manufatura e OEMs, a aquisição simultânea por canal facilita análise de sincronização entre sensores.
Em projetos de IIoT e Indústria 4.0, a placa atua como fonte de dados local (edge) com baixa latência para algoritmos de controle em tempo real, pré-processamento e envio para nuvem. Sua compatibilidade com protocolos via gateways permite integrar sinais analógicos a SCADA, OPC UA e brokers MQTT, otimizando pipelines de dados para analytics. Profissionais de TI industrial beneficiam-se do isolamento e da robustez para reduzir downtime e custos de manutenção.
Setores de pesquisa e testes laboratoriais valorizam a resolução de 16 bits, linearidade e repetibilidade para ensaios de componentes eletrônicos, testes ambientais e validação de sistemas. A placa permite registrar sinais críticos (tensão, corrente, strain gauges, termopares via condicionadores) com controle fino de ganho e filtros anti-aliasing, sendo adequada para aplicações que demandam conformidade com normas de segurança e EMC, como IEC/EN 62368-1.
Especificações técnicas da Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS — tabela comparativa e detalhes essenciais
A seguir apresento uma tabela resumida das especificações principais e subseções com explicações técnicas: resolução, taxa de amostragem, canais, isolamento, entradas digitais, consumo, dimensões e temperatura de operação.
Tabela resumida de especificações (resolução, taxa e canais)
| Parâmetro | Valor típico |
|---|---|
| Resolução A/D | 16 bits |
| Taxa máxima agregada | 200 kS/s |
| Canais analógicos | 16 (simultâneos/scan configurável) |
| Entradas digitais isoladas | 12 (TTL/CMOS compatível) |
| Isolamento galvânico | >1.5 kV RMS entre canais e PCIe |
| Precisão DC | ±(0.02% FS + 2 LSB) típico |
| Faixa de tensão | ±10 V (configurável); suportes para ±5 V, 0–10 V |
| Consumo | ~5–7 W típica |
| MTBF | >100,000 horas (estimado) |
| Dimensões | Formato PCIe x1/x4 (CPU slot) |
| Temperatura de operação | -10 °C a 60 °C |
| Certificações EMC/Segurança | Compatível com normas industriais (ver seção Ambiente) |
Estas especificações permitem selecionar a placa segundo requisitos de desempenho, imunidade a ruído e densidade de canais. A resolução de 16 bits combinada com isolamento robusto é indicada quando se exige alta relação sinal/ruído (SNR) e segurança elétrica.
Entradas analógicas: resolução, faixa e precisão
As entradas analógicas suportam faixas usuais: ±10 V, ±5 V e 0–10 V. A resolução 16-bit significa que a menor incrementação teórica em ±10 V é ≈305 µV; entretanto, a precisão prática depende de ruído, offset e linearidade. Espere erro típico DC da ordem de ±(0.02% FS + 2 LSB), suficiente para aplicações de controle e testes não metrológicos de alta precisão.
Calibração e condicionamento: recomenda-se uso de condicionadores de sinal para transdutores de corrente (shunts ou sensores de corrente transdutores 0–20 mA) com resistência de carga adequada. Para medições de termopares ou ponte (strain), utilize módulos de acondicionamento com isolamento e compensação de referência fria. A placa aceita filtros anti-aliasing externos e configurações de ganho por canal quando necessário.
Medições de corrente: para faixas de corrente use resistores shunt de precisão e amplificadores diferenciais. Tenha atenção a common-mode e ao aterramento — o isolamento galvânico reduz impacto de loops terra, mas boas práticas de cabeamento e blindagem são necessárias para alcançar a especificação.
Entradas digitais e isolamento: características e limites
As entradas digitais isoladas (por exemplo 12 canais) oferecem compatibilidade TTL/CMOS com proteção contra transientes e detecção de falhas. O isolamento galvânico entre blocos analógicos e digitais previne propagação de ruído e falhas de proteção. Em ambientes com comutação de cargas indutivas, recomenda-se diodos, snubbers e proteção adicional na fonte.
Níveis lógicos típicos: 0–2.0 V = LOW, 2.7–5.5 V = HIGH; tolerâncias e filtros de debouncing configuráveis via software ajudam no processamento de sinais industriais. Limites de tensão de entrada direta e consumos de corrente estão descritos no manual do produto. Proteções ESD e supressão de surto são usualmente integradas.
Isolamento entre canais e terra: o projeto garante isolamento para evitar loops de terra entre sensores e sistema host. Em conformidade com boas práticas EMC, mantenha cabos de sinais separados de fontes de potência e use aterramentos únicos quando aplicável para evitar diferenças de potencial.
Desempenho: throughput, latency e sincronização simultânea
A taxa agregada de 200 kS/s indica capacidade de captura de sinais dinâmicos; dependendo da configuração pode-se operar por canal em taxas menores ou todos os canais em amostragem intercalada. A placa oferece amostragem simultânea/determinística por grupos de canais, reduzindo jitter entre canais — crítico em análise modal, vibração e polifásicos elétricos.
Latência A/D-to-host via barramento PCIe é geralmente baixa (µs a ms dependendo de DMA e driver). Para aplicações de controle em tempo real, combine a placa com drivers que suportem transferência por DMA e buffers circulares, minimizando overhead de CPU. Jitter e sincronização com relógios externos podem ser gerenciados via sinal de trigger ou PTP quando disponível.
Throughput de dados e uso CPU: ao operar a 200 kS/s em 16 bits, o fluxo bruto chega a ~400 kB/s por 100 kS/s; para 200 kS/s isso é ~800 kB/s, facilmente suportado por PCIe x1. Planeje buffers e estratégias de compressão ou pré-processamento de dados em edge para reduzir tráfego para a nuvem.
Conectividade, drivers e compatibilidade de software (aquisição de dados)
A placa oferece interface PCIe (x1/x4) e drivers para Windows e Linux. SDKs em C/C++, .NET e exemplos para integração com LabVIEW, MATLAB e Python facilitam desenvolvimento. Para integração com SCADA/IIoT, utilize gateways que exponham tags via OPC UA, Modbus TCP ou MQTT. Termos-chave: aquisição de dados, drivers, SDK.
Drivers suportam DMA, interrupções e APIs para configuração de canais, ganho, taxa e triggers. Verifique compatibilidade do driver com versões modernas de kernel (Linux) e Windows Server. A disponibilidade de exemplos acelera POCs e validação em bancada.
Para integrar em pipelines IIoT, combine o SDK local com edge boxes e gateways para conversão de protocolos. Consulte documentação do fabricante para APIs e exemplos. Para aplicações que exigem essa robustez, a série Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-16-entradas-analogica-simultaneas-16-bit-200-kss-com-12-digital-es-isoladas
Ambiente, certificações e requisitos elétricos
A placa opera tipicamente entre -10 °C e 60 °C e possui faixa de umidade relativa industrial. Em termos de certificações, busque conformidade com normas EMC e segurança aplicáveis, como EN 61326 para EMC e IEC/EN 62368-1 para segurança em equipamentos eletrônicos, especialmente quando integrados em sistemas com interfaces humanas ou médicas (referência a IEC 60601-1 quando aplicável a equipamentos médicos).
Requisitos elétricos: consumo típico de 5–7 W e necessidade de slot PCIe com alimentação adequada. Recomenda-se fonte com fator de potência (PFC) ativo quando a placa fizer parte de um sistema crítico para reduzir harmônicos e melhorar MTBF. O MTBF nominado (>100k h) depende das condições de operação e da qualidade da alimentação.
Boas práticas: siga diretrizes de aterramento, evite exposição a contaminantes químicos e garanta ventilação adequada. Para aplicações em subestações, utilize invólucros e selagens apropriadas e verifique conformidade com normas locais.
Importância, benefícios e diferenciais do produto — por que escolher Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS
O principal benefício é a combinação de resolução de 16 bits, isolamento galvânico e aquisição simultânea que reduz erro de sincronismo entre canais, fundamental em análises de fases e vibração. Esse conjunto reduz retrabalhos e aumenta a confiança nos resultados, gerando retorno sobre investimento (ROI) via menos falhas e manutenção preventiva mais eficaz.
Diferenciais técnicos incluem suporte a drivers com DMA, robustez EMC e opções de entradas digitais isoladas integradas. Frente a soluções USB ou módulos remotos, a placa PCIe reduz latência e aumenta throughput, sendo ideal para aplicações embarcadas de alta performance. Em comparação com módulos remotos Ethernet, a placa oferece menor jitter e sincronização mais determinística.
Do ponto de vista de operação, o isolamento e a conformidade com normas reduzem riscos de danos em sistemas de controle e em instrumentos associados. A placa é uma escolha sólida quando se busca confiabilidade em longos ciclos de operação e integração com software industrial padrão, resultando em menor custo total de propriedade.
Guia prático de instalação e uso — passo a passo para implantar Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS
Antes de instalar, verifique compatibilidade do slot PCIe (x1/x4), disponibilidade de drivers para o OS alvo e requisitos de segurança elétrica. Faça inventário de cabos, filtros e condicionadores necessários e confirme espaçamento físico no chassi. Tenha políticas de backup e rollback antes de inserir hardware em sistemas críticos.
Procedimento físico: desligue o sistema, instale a placa no slot PCIe adequado, assegure parafusos e conectores. Realize aterramento conforme manual do fabricante e mantenha separação entre cabos de potência e sinais analógicos. Use blindagens e malha quando apropriado para reduzir EMI.
Após montagem, instale drivers e SDK conforme seção abaixo, execute testes básicos de detecção de hardware e faça calibrações iniciais com sinais de referência. Documente versões de firmware e drivers e registre parâmetros de instalação (cabos, gains, offsets) para rastreabilidade.
Pré-requisitos e checklist antes da instalação
Checklist rápido:
- Slot PCIe disponível (x1/x4)
- Fonte com PFC e margem de potência
- Cabos blindados e condicionadores de sinal
- Drivers/SDK e acesso à internet para downloads
- Equipamentos de teste (fonte de referência, calibrador)
- Procedimentos de segurança elétrica e EPI
Valide permissões do SO e políticas de segurança da informação para instalação de drivers. Em ambientes regulados, obtenha autorizações de manutenção e registre janelas de downtime.
Tenha um plano de rollback com imagens do sistema e backups de configuração de controladores para evitar perda de configuração em caso de incompatibilidades.
Instalação física: montagem, aterramento e boas práticas de instalação
Ao montar, evite curvar o PCB e insira cuidadosamente no slot. Fixe com parafuso e evite contato com superfícies condutivas. Garanta que o chassi tenha ventilação adequada para dissipar calor (ventilação passiva ou ativa conforme projeto).
Aterramento: utilize aterramento único quando possível e evite loops terra. Para medições de baixa amplitude, recomenda-se aterramento pontual no sensor e uso de isolamento galvânico para a placa. Separe cabos de sinais de cabos de potência e use ferrites quando necessário.
Proteção contra EMI: mantenha distâncias mínimas de fontes de rádio frequência, motores e inversores. Se necessário, adicione filtros LC nos cabos de alimentação e condutores de sinal.
Instalação de drivers e SDK (Windows/Linux) — passo a passo
1) Baixe drivers e SDK no site do fornecedor ou repositório corporativo.
2) No Windows, instale drivers como administrador; verifique assinatura de drivers para evitar bloqueios do sistema.
3) No Linux, instale módulos do kernel compatíveis e registre udev rules para permissões de acesso.
Após instalação, valide presença do dispositivo via Device Manager (Windows) ou lspci (Linux). Execute exemplos do SDK (leitura contínua, geração de trigger) e monitore consumo de CPU e latência. Em caso de erro, verifique versões de kernel e logs do sistema.
Configuração de canais, ganho e calibração no software
Mapeie canais físicos para nomes lógicos (ex.: AI0…AI15). Configure ganho e faixas por canal conforme sensor; utilize tabela de conversão e aplique offsets quando necessário. Habilite filtros anti-aliasing conforme frequência máxima de interesse (faixa Nyquist).
Calibração: utilize fontes de referência traceáveis; ajuste offset e ganho em temperatura de operação típica. Documente coeficientes e armazene perfis de calibração no software/sistema de gestão.
Salve presets para diferentes cenários (alto ganho, baixa faixa, modo AC/DC) e teste stability com sinais estáticos e dinâmicos.
Testes de validação e ferramentas de diagnóstico
Realize testes de loopback, injeção de sinais conhecidos e análise FFT para verificar ruído e harmônicos. Use calibradores e multímetros de precisão para comparação. Ferramentas como DSO, analisadores de espectro e software de logging ajudam no diagnóstico.
Monitore SNR, THD, drift de offset e erros de linearidade. Se valores estiverem fora do esperado, revise cabeamento, aterramento e filtros. Em campo, mantenha logs de eventos e alarmes.
Implemente testes periódicos e planos de manutenção preditiva baseados em análise de tendência para preservar desempenho.
Integração com sistemas SCADA/IIoT — conectar Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS a supervisão e analítica (aquisição de dados)
Para integrar a placa a SCADA e plataformas IIoT, use drivers/SDKs para coletar amostras em buffers e exponha tags via gateways OPC UA ou Modbus TCP. Mapeie canais analógicos para tags com metadados (unidade, precisão, alarmes) e defina taxas de amostragem adequadas ao ciclo de controle ou monitoramento.
Em arquiteturas IIoT, realize pré-processamento no edge: decimação, filtragem, extração de features (RMS, FFT) e envio de eventos ao broker MQTT. Essa abordagem reduz tráfego e custos de armazenamento, ao mesmo tempo que habilita análises em tempo quase real.
Assegure garantia de confiabilidade com redundância de dados (buffers locais) e monitore integridade de stream para lidar com perda de conectividade. Integração com ferramentas de analytics (Grafana, InfluxDB) facilita visualização e dashboards.
Drivers, SDKs e conversores de protocolo (Modbus, OPC UA, MQTT)
Drivers nativos suportam leitura direta; para SCADA use um servidor OPC UA que consome dados via SDK e os disponibiliza aos clientes. Para ambientes com MQTT, implemente um gateway que converta tags para tópicos estruturados com QoS apropriado.
Gateways industriais (Edge computers) podem executar conversão, agregação e segurança (TLS, autenticação). Use conversores certificados quando necessário para conformidade normativa.
Fornecedores costumam disponibilizar exemplos de integração com Modbus TCP e OPC UA; esses aceleradores reduzem tempo de desenvolvimento.
Mapeamento de canais para tags SCADA / IIoT e design de dados
Defina estratégias de mapeamento: cada canal analógico vira um tag com atributos (unidade, faixa, alarme alto/baixo, deadband). Planeje taxas de amostragem e retenção: amostras brutas para análise e agregados (mín, máx, média) para supervisão histórica.
Implemente compressão e políticas de decimação para sinais de alta frequência. Utilize metadados para rastreabilidade e conformidade (calibração, data da última manutenção).
Estruture nomes de tags seguindo convenções (plant/equipment/signal) para facilitar integração entre sistemas e manutenção.
Segurança e arquitetura de rede para dados industriais
Segmente redes OT e IT; utilize DMZ e firewalls para limitar exposição. Aplique criptografia (TLS) e autenticação robusta em gateways que expõem dados ao exterior. Monitore tráfego e eventos com SIEM para detectar anomalias.
Implemente políticas de atualização de firmware/drivers e controle de acesso baseado em funções. Para aplicações críticas, avalie redundância de comunicação e failover.
Proteja endpoints edge contra invasões e mantenha logs de integridade e backups do firmware e configurações.
Exemplos práticos de uso — estudos de caso e aplicações reais com Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS
Caso 1: Monitoramento de vibração — em uma linha de produção, a placa captura sinais de acelerômetros em 8 canais a 25 kS/s cada, realizando FFT para detecção de falhas em rolamentos. A amostragem simultânea evita erros de fase, permitindo diagnósticos precisos e redução de paradas não planejadas.
Caso 2: Controle de qualidade em linha — sensores analógicos verificam tensões e correntes de dispositivos; a placa alimenta um modelo simples de ML que detecta desvios de processo. A latência baixa do PCIe permite rejeição em tempo real de peças fora de especificação, reduzindo scrap.
Caso 3: Bancada de ensaio R&D — pesquisadores usam a placa para aquisição de múltiplos canais em testes de protótipos, registrando dados brutos para posterior análise em MATLAB. A resolução de 16 bits e isolamento protegem o equipamento de ensaios envolvendo altas tensões.
Para aplicações que exigem robustez de integração e suporte técnico, consulte as opções e especificações de produto em https://www.lri.com.br/aquisicao-de-dados/ e explore conteúdos complementares em https://blog.lri.com.br/
Comparação técnica com produtos similares da ICP DAS e alternativas do mercado
Dentro da linha ICP DAS existem placas com diferentes resoluções (12, 16 bits), densidades de canal e opções de isolamento. A escolha depende do trade-off entre custo, resolução e taxa. Modelos 12-bit são mais baratos e úteis para sinais de baixa dinâmica; o modelo 16-bit é indicado quando precisão e SNR são críticos.
Comparado a módulos remotos Ethernet/Fieldbus, a placa PCIe oferece menor latência e sincronização mais determinística, porém requer instalação interna no host. Módulos remotos facilitam cabeamento longo e distribuição física, sendo preferíveis quando sensores estão dispersos geograficamente.
Tabelas comparativas e recomendações específicas ajudam selecionar o modelo adequado por aplicação (medição de potência, vibração, controle de processo). Escolha segundo requisitos de isolamento, taxa efetiva por canal e necessidades de integração.
Erros comuns, armadilhas de projeto e soluções técnicas detalhadas
Erro 1: loops de terra e ruído — solução: utilize isolamento galvânico e aterramento pontual; se persiste, adicione filtros R-C e blindagem. Erro 2: configuração de ganho incorreta levando à saturação — solução: verifique faixa do sensor e ajuste ganho ou use atenuadores.
Erro 3: subdimensionamento de buffers e perda de dados — solução: configure DMA e buffers circulares, teste transferências a taxa máxima e ajuste prioridades de IRQ no sistema. Documente limites e desenvolva planos de testes de estresse.
Para problemas de ruído, realize análise FFT e teste com fonte de referência estável; isole fontes de EMI e aplique filtros apropriados.
Problemas de ruído e filtragem — identificação e mitigação
Identifique ruído por análise espectral e SNR; ruídos em 50/60 Hz indicam acoplamento de rede elétrica. Mitigue com filtros notch, aterramento adequado e cabeamento blindado. Ferrites e filtros LC em cabos de alimentação reduzem interferências de inversores e motores.
Para ruído aleatório, incremente oversampling e média para melhorar SNR. Considere isolamento adicional se transientes persistirem.
Configuração errada de ganho/escala — impacto e correção
Leituras saturadas indicam ganho excessivo; leituras muito pequenas indicam ganho insuficiente. Ajuste ganho e verifique offset. Utilize procedimentos de calibração com sinais de referência e monitore estabilidade térmica.
Implemente faixas configuráveis e presets para diferentes ensaios para evitar erros humanos em troca de instrumentação.
Conclusão
A Placa PCIe 16 entradas analógicas 16-bit 200 kS/s ICP DAS oferece combinação robusta de precisão, isolamento galvânico e aquisição simultânea, adequada a aplicações industriais críticas em automação, utilities, IIoT e P&D. Sua integração com drivers, SDKs e gateways torna-a versátil para cenários que vão do monitoramento de vibração até controle em linha de produção.
Ao escolher esta placa, considere requisitos de taxa por canal, necessidade de isolamento, capacidade de integração com SCADA/IIoT e conformidade normativa (EMC e segurança). Para acelerar projetos, consulte artigos técnicos e examples no blog: https://blog.lri.com.br/ e avalie a série no catálogo: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-16-entradas-analogica-simultaneas-16-bit-200-kss-com-12-digital-es-isoladas
Perguntas, dúvidas técnicas ou necessidades de integração? Comente abaixo ou entre em contato para solicitar cotação e suporte técnico. Incentivo você a enviar cenários concretos (nº de canais, tipos de sensores, taxa desejada) para receber orientação personalizada.
