Módulo DeviceNet Slave 8 Entradas: Requer Resistor 125 Ohms

Introdução — visão geral do produto Módulo DeviceNet Slave 8 entradas (tensão/corrente)

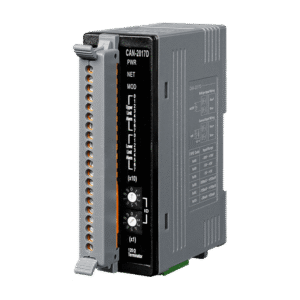

O Módulo DeviceNet Slave 8 entradas (tensão/corrente) é um dispositivo de aquisição analógica projetado para integrar sinais de campo ao barramento DeviceNet, convertendo entradas de tensão e corrente em dados digitais acessíveis por CLPs, gateways e SCADA. Neste artigo técnico você encontrará definição funcional, especificações elétricas críticas (incluindo a resistência de terminação 125 Ω), topologia DeviceNet e recomendações práticas de instalação e comissionamento. A cobertura é orientada a engenheiros de automação, integradores e equipes de TI industrial, com foco em confiabilidade, desempenho e conformidade normativa.

Este módulo existe porque muitas instalações industriais ainda utilizam sensores e transdutores analógicos (0–10 V, 4–20 mA) que precisam ser levados ao nível de rede determinística DeviceNet sem multiplicar cabeamento ou I/Os locais. Ao atuar como slave DeviceNet, o módulo padroniza a interface entre I/Os analógicos e o controlador mestre, reduzindo tempo de engenharia e simplificando a manutenção. Conceitos relevantes que serão usados: isolamento galvânico, ruído comum (ground loops), MTBF, e impacto do PFC em fontes de alimentação do painel.

No texto usaremos termos técnicos do universo de fontes de alimentação e redes industriais, e citaremos normas aplicáveis (p.ex. IEC/EN 62368-1 para segurança de equipamento eletrônico e IEC 61000-6-x para compatibilidade eletromagnética) quando pertinentes. A leitura permite tomada de decisões sobre seleção do módulo, práticas de instalação (incluindo terminação 125 Ω externa), integração com SCADA/IIoT e estratégias para manutenção preditiva em ambientes Industry 4.0.

Definição técnica do Módulo DeviceNet Slave 8 entradas

Tecnicamente, o módulo é um conversor analógico–digital distribuído com 8 canais configuráveis para entrada de tensão ou corrente. Ele opera como DeviceNet Slave seguindo a topologia mestre-escravo da rede, expondo os canais como tags processados pelo mestre e possibilitando leitura cíclica ou event-driven dependendo da configuração do scanner. A seleção entre modo tensão e corrente pode ser feita por jumpers ou via configuração de firmware, conforme o modelo.

Em nível elétrico, os canais oferecem ranges típicos como 0–10 V e 4–20 mA, com circuitos de condicionamento que incluem filtragem anti-alias e proteção contra sobretensão. O isolamento galvânico entre canal/terra/DeviceNet é crítico para evitar ground loops e garantir integridade de sinais em ambientes com ruído elétrico. A resolução e precisão (ex.: ±0,1% FS) determinam adequação para medições de processo ou monitoração de qualidade.

No contexto DeviceNet, o módulo respeita parâmetros de rede como baud rate (125/250/500 kbps), identificação de nó (Node ID), e utiliza terminadores de barramento de 125 Ω em cada extremidade física do cabo CAN. É fundamental entender que o módulo requer a resistência de terminação de 125 Ω externa, conforme a topologia CAN/DeviceNet, para garantir integridade do sinal diferencial.

Principais aplicações e setores atendidos Módulo DeviceNet Slave 8 entradas (tensão/corrente)

Este módulo se aplica em painéis de máquinas OEM, racks de aquisição distribuída em plantas industriais, e salas de controle em utilities onde há necessidade de concentrar sinais analógicos em rede DeviceNet. Aplicações típicas incluem medição de temperatura via RTD/transmissor 4–20 mA, monitoramento de tensões de processo, e integração de sensores analógicos em linhas de produção. A configuração plug-and-play reduz cabeamento e facilita retrofits.

Setores prioritários: manufatura discreta e contínua, energia e utilities, Oil & Gas, agronegócio e indústria alimentícia, além de integradores que padronizam I/Os em painéis modulares. A robustez elétrica e isolamento fazem deste módulo uma escolha adequada para ambientes com alta interferência eletromagnética e requisitos de confiabilidade contínua. Em plantas híbridas (renováveis + rede convencional) a medição de corrente e tensão é essencial para monitoramento de desempenho.

Do ponto de vista técnico, justificar o uso do módulo passa por requisitos de latência (scan cycle), precisão de leitura, isolamento e facilidade de substituição em campo (MTTR). Para aplicações de manutenção preditiva, os 8 canais permitem agrupar sensores críticos e enviar dados ao edge gateway para análise em tempo real, reduzindo tempo de parada e otimizando ROI.

Casos de uso por setor

Na indústria de fabricação (automobilística e eletroeletrônica), o módulo agrega sinais de sensores de torque, pressão e temperatura, fornecendo dados para controle de qualidade em ciclo rápido. O baixo jitter e a compatibilidade DeviceNet garantem sincronismo com PLCs e painéis de I/O superiores. A precisão do módulo reduz rejeitos e retrabalho.

Em Oil & Gas e Energia, o módulo coleta sinais de transmissores de pressão e medidores de fluxo (4–20 mA) para sistemas de controle distribuído, com ênfase em isolamento e proteção contra transientes. A conformidade com normas de EMC e robustez frente a interferências são cruciais nessas aplicações. A terminação 125 Ω e práticas de aterramento evitam falhas intermitentes em longos trechos de cabo.

No agronegócio e alimentício, o módulo é usado para monitoramento de variáveis de processo (temperatura, nível, pH) em linhas que exigem higiene e confiabilidade. A modularidade facilita upgrade de linhas antigas para sistemas IIoT sem grandes reformas, permitindo também integração com gateways que convertem DeviceNet para protocolos modernos (Modbus, OPC-UA, MQTT).

Especificações técnicas DeviceNet 8 entradas tensão corrente

Abaixo estão os parâmetros elétricos, mecânicos e de comunicação típicos para este tipo de módulo. Verifique o datasheet oficial para valores definitivos antes da instalação. Os parâmetros incluem ranges de entrada, precisão, isolamento, alimentação e especificações DeviceNet (baud rate, Node ID).

• Entradas: 8 canais configuráveis (tensão / corrente)
• Faixa típica tensão: 0–10 V
• Faixa típica corrente: 4–20 mA
• Precisão: exemplo ±0,1% FS (ver datasheet)
• Isolamento: galvânico entre canais e rede DeviceNet (ex.: 1000 VDC)
• Alimentação: 24 VDC nominal (tolerância ±10%)
• Consumo: < 1 W por módulo (verificar)
• Temperatura operação: -20 a +70 °C
• Grau de proteção: IP20 para montagem em trilho DIN
• DeviceNet: 125/250/500 kbps, Node ID 0–63, terminadores 125 Ω externos

Tabela de especificações técnicas (resumo para referência rápida)

Observação: os valores na tabela são ilustrativos; confirme os números exatos no datasheet do fabricante antes de projeto e compra.

Detalhes elétricos críticos (resistência de terminação 125 Ω e notas de entrada)

A resistência de terminação de 125 Ω é mandatória nas extremidades do cabo DeviceNet/CAN para evitar reflexões e garantir integridade do sinal diferencial. Em redes DeviceNet de barramento único, instale um terminador em cada extremidade física; muitas vezes os módulos não incorporam o terminador internamente, por isso a necessidade de resistores externos. Sem terminação adequada, ocorrem erros CRC e nós ficam offline intermitentemente.

Para entradas em modo corrente (4–20 mA) geralmente é necessário um shunt/resistor de medida interno ou externo para converter corrente em tensão no ADC; verifique se o módulo fornece esse resistor de entrada integrado. A seleção incorreta entre modo tensão e corrente pode causar leitura errática ou dano ao sensor; use jumpers e documentação para definir o modo antes de energizar. Proteções contra sobretensão e circuitos de proteção contra reversão de polaridade são importantes para evitar falhas.

Recomenda-se aterramento em estrela (single-point) do painel e atenção a isolamentos para evitar ground loops, principal causa de ruído em leituras analógicas. Em sistemas com longos cabos, use pares trançados e malhas de blindagem corretamente conectadas em apenas um ponto ao painel. Siga normas EMC (IEC 61000-4-x) e segurança (IEC/EN 62368-1) para garantir conformidade.

Importância, benefícios e diferenciais do produto

O diferencial prático do módulo é a combinação de 8 canais configuráveis, isolamento robusto e integração nativa com DeviceNet, reduzindo a necessidade de múltiplos módulos discretos. Isso representa economia de espaço em trilho DIN, menor cabeamento e simplificação de topologia de I/O. Em comparação com soluções sem isolamento, o risco de perda de dados por ground loops é significativamente reduzido.

Além disso, a facilidade de configuração e compatibilidade com scanners DeviceNet comuns permite integração ágil em plantas que já utilizam CAN-based networks. Do ponto de vista de conformidade, atender a requisitos EMC e segurança aumenta a confiabilidade em ambientes industriais severos. O custo-benefício é obtido pelo menor tempo de engenharia e manutenção preditiva habilitada por dados analógicos de qualidade.

A confiabilidade operacional (elevado MTBF) e opções de diagnóstico (status de canal, detecção de circuito aberto) facilitam a manutenção e reduzem MTTR. Para OEMs, padronizar I/Os em módulos ICP DAS e integrar DeviceNet simplifica logística e suporte técnico global.

Benefícios operacionais e ROI

Operacionalmente, o módulo reduz tempo de comissionamento ao expor canais padronizados no barramento DeviceNet, eliminando necessidade de programação de drivers proprietários. A leitura direta de 4–20 mA/0–10 V com condicionamento reduz erros de escala, aumentando precisão em controle de processo e qualidade do produto. A redução de I/Os locais diminui falhas mecânicas e pontos de manutenção.

No cálculo de ROI, considere economia em cabeamento, tempo de engenharia, e ganhos com menor downtime devido a melhores diagnósticos. Em projetos retrofit, o retorno pode ser ainda mais rápido, pois evita substituição de PLCs e grandes reformas. Para indústrias que adotam manutenção preditiva, o acesso contínuo a sinais analógicos confiáveis justifica o investimento.

Por fim, a integração com gateways IIoT permite monetizar dados através de analytics e algoritmos de machine learning, ampliando benefícios além do simples controle — gerando insights operacionais e reduzindo custos energéticos e de manutenção.

Guia prático de instalação e aplicação — Como fazer/usar?

A instalação deve seguir sequência: preparação do painel, verificação de alimentação, fiação dos sensores, instalação do terminador 125 Ω nas extremidades e configuração DeviceNet. Sempre desligue a alimentação antes de fazer jumpers ou fiação para evitar danos. Utilize ferramentas calibradas e documentação do fabricante para garantir conexões corretas.

Atenção à correta seleção entre modo tensão e corrente por canal antes de energizar; um erro pode danificar transdutores. Aterramento correto e uso de pares trançados blindados para sinais analógicos minimizam ruído. Documente Node ID e posição física do módulo para manutenção futura.

Use procedimentos de pré-comissionamento: testes de continuidade, verificação de resistência de terminação, e leitura estática de cada canal com fonte calibrada antes de integrar ao mestre DeviceNet. Valide assinaturas eletrônicas e protocolos conforme política de segurança OT da planta.

Preparação e requisitos antes da instalação

Checklist: fonte 24 VDC regulada com PFC (para reduzir ruído), ferramentas isoladas, multímetro e gerador de sinal calibrado (0–10 V / 4–20 mA). Verifique requisitos ambientais (temperatura, vibração) e proteção IP do gabinete. Confirme compatibilidade com scanner DeviceNet e plano de endereçamento.

Revise documentação normativa aplicável (IEC/EN 62368-1, IEC 61000-series) e políticas internas de segurança. Planeje espaço em trilho DIN e rotulagem dos cabos para rastreabilidade. Reserve resistores 125 Ω para terminação nas extremidades do barramento.

Realize inspeção física do módulo: ausência de danos, fixação em trilho, e presença de jumpers conforme necessidade. Garanta que firmware esteja atualizado e disponível o manual de usuário do fabricante.

Conexão elétrica passo a passo (incluindo resistor 125 Ω)

1) Energize o painel apenas após realizar fiações. Conecte 24 VDC à entrada de alimentação do módulo, respeitando polaridade.
2) Para sinais de tensão (0–10 V): conectar +V ao terminal de entrada e GND ao terra de sinal; use pares trançados e blindagem.
3) Para sinais de corrente (4–20 mA): conectar condutor positivo ao terminal de entrada de corrente e negativo ao retorno; se necessário, instale resistor shunt conforme datasheet.

Instale o resistor de terminação 125 Ω nas duas extremidades físicas do barramento DeviceNet (um por extremidade). A resistência deve estar entre os condutores CAN_H e CAN_L. Caso a rede tenha topologia em estrela ou múltiplos segmentos, utilize repetidores/gateways adequados e mantenha topologia de barramento linear.

Aterramento: conecte a blindagem do cabo DeviceNet a um ponto único no quadro e mantenha separação entre fios de potência e sinais. Use proteção contra surto e fusíveis conforme projeto elétrico.

Configuração DeviceNet (baud rate, Node ID, parâmetros)

Conecte o módulo à rede DeviceNet e atribua Node ID único (0–63) evitando conflitos. Configure o baud rate para 125/250/500 kbps conforme rede; o scanner pode forçar baud rate, então verifique compatibilidade. Parâmetros de comunicação (PDU size, timeout) ajustáveis via software de configuração ou DIP switches.

Use utilitários do fabricante ou ferramentas CAD/Network para escanear a rede e verificar presença do módulo. Habilite diagnostic frames e monitor de estado para detectar erros CRC e frames perdidos. Documente endereçamento no plano de rede.

Se usar connect-config (I/O connections), defina o mapeamento cíclico com taxa adequada ao processo para evitar saturar o barramento. Preferir transmissão cíclica para sinais de controle e transmissão on-change para sinais menos críticos.

Configuração de entradas, escalonamento e calibração

No software de configuração, selecione por canal o tipo (0–10 V / 4–20 mA), range e filtro (média móvel / low-pass) para reduzir ruído. Aplique calibração com sinais padrão (calibrator) e ajuste offset/gain para compensar erros sistemáticos. Grave parâmetros na memória não volátil do módulo.

Implemente escalonamento para transformar valores brutos em unidades de engenharia (p.ex. mV → °C), aplicando fórmulas lineares no mestre ou no módulo se suportado. Valide linearidade com pontos de calibração múltiplos. Documente procedimento e periodicidade de recalibração (p.ex. anual).

Registre alarmes de canal (over-range, under-range, circuit open) e configure thresholds que gerem eventos no SCADA para manutenção preditiva. Use MTBF e especificações de drift para planejar janelas de recalibração.

Testes, validação e checklist de comissionamento

Realize testes de loop: injete sinais conhecidos e verifique leituras no mestre; compare com multímetro/calibrador. Teste condições de ruído e transientes para validar filtragem. Verifique logs para erros DeviceNet (bit errors, bus-off).

Checklist de aceitação: todos os 8 canais medem dentro da precisão especificada; terminação 125 Ω presente nas extremidades; Node ID sem conflitos; leituras estáveis por 24–48 h. Faça teste de falha com remoção de um terminação para observar comportamento e documentação de resolução.

Documente parâmetros finais (Node ID, baud rate, ranges por canal, firmware) e armazene cópias no repositório de projeto. Treine equipe local em procedimentos de troca e troubleshooting.

Manutenção preventiva e solução de problemas rápidos

Rotina preventiva: inspeção visual trimestral, verificação de conexões e limpeza, checagem de logs de erros DeviceNet. Verifique deriva nos canais comparando com instrumentos de referência. Atualize firmware seguindo políticas de change control.

Sinais de falha comuns: leitura oscilante (verificar terminação 125 Ω e blindagem), canal fixo em zero (checar jumper modo e shunt), nós intermitentes (erro de baud rate ou terminação ausente). Soluções rápidas: reinstalar terminador, verificar polaridade, isolar cabo de potência.

Para problemas persistentes, utilize ferramenta de diagnóstico CAN/DeviceNet, capture frames e analise CRC/ACK erros. Substitua módulo por spare para isolar falha e mantenha plano de contingência.

Integração com sistemas SCADA/IIoT

O mapeamento de dados do módulo para SCADA exige definição clara de tags, tipos e taxas de amostragem para otimizar tráfego. A convergência DeviceNet–IIoT é comum via gateways que traduzem para Modbus/TCP, OPC-UA ou MQTT, permitindo ingestão em historizadores e plataformas analíticas. Considere latência e priorização de mensagens para sinais críticos.

Segurança OT é imprescindível: segmente a rede, use firewalls industriais e autenticação em gateways IIoT. Não exponha DeviceNet diretamente à rede corporativa sem gateway seguro e políticas de DMZ. Controle de acesso e logging são essenciais para auditoria e confiabilidade.

A integração de dados analógicos de qualidade permite implementar manutenção preditiva (vibração, deriva de sensores) e diagnósticos baseados em ML no edge ou cloud. Otimize tráfego filtrando e agregando dados no edge, enviando apenas eventos ou estatísticas para reduzir custos de comunicação.

Protocolos, drivers e compatibilidade com SCADA

DeviceNet é tipicamente integrado via drivers nativos do SCADA ou através de gateways que fazem conversão para Modbus TCP/RTU ou OPC-UA. Alguns SCADAs oferecem driver DeviceNet direto (ver suporte do fabricante). Use OPC servers quando houver múltiplos protocolos na arquitetura.

Para integrar com sistemas modernos, gateways industriais convertem DeviceNet para MQTT ou REST, fornecendo telemetry para plataformas IIoT. Garanta que o gateway mantenha mapemento de tags e timestamps coerentes. Use OPC-UA para contexto semântico mais rico e segurança integrada.

Teste compatibilidade em bancada com o SCADA target: valide mapeamento de tags, alarmes, e performance de leitura cíclica. Documente requisitos de driver, versões e limitações de PDU ou tamanho de mensagem.

Mapeamento de tags e estratégias de agrupamento de dados

Agrupe canais correlacionados (p.ex. sensores de mesma máquina) em blocos lógicos para reduzir overhead de tráfego e facilitar dashboards. Use nomes padronizados e unidades de engenharia consistentes. Agrupamento por frequência de atualização otimiza leitura (ex.: sinais de controle a 100 ms, sinais de monitoramento a 1 s).

Implemente tags representativos e meta-tags (status de canal, quality) para facilitar diagnósticos remotos. Utilize compressão de dados no edge para históricos e dados de alta resolução apenas em eventos. Considere usar modelos de dados (OPC-UA Information Models) para interoperabilidade em IIoT.

Monitore utilização de banda do DeviceNet e ajuste rates de transmissão para evitar saturação. Priorize mensagens críticas e utilize deadband para minimizar chatter.

Conexão com plataformas IIoT e cloud (edge gateways)

Conecte via gateway que suporte conversões para MQTT, OPC-UA, ou REST API; prefira gateways com capacidade de filtragem, agregação e segurança TLS. Realize pré-processamento no edge (filtragem, FFT, compressão) para reduzir latência e tráfego. A opção por MQTT Topics bem estruturados facilita integração com sistemas de analytics.

Para aplicações críticas, mantenha redundância de gateway e política de reconnect robusta. Envie somente dados necessários para cloud e mantenha regras de retenção para cumplicidade com LGPD/privacidade. Use autenticação mútua e VPNs para comunicação segura.

Implemente monitoramento de saúde do edge (latência, drop rate, fila) e alertas proativos. Documente políticas de gerenciamento de chaves e atualizações OTA para firmware.

Exemplos práticos de uso (estudo de caso)

A seguir, 3 estudos de caso ilustrativos que embasam ganhos práticos em diferentes setores e demonstram a aplicabilidade do módulo.

Estudo de caso 1 — Monitoramento de sensores analógicos em linha de produção

Objetivo: consolidar 8 sinais de temperatura e pressão por máquina numa linha de produção automotiva. Implementação: um módulo por painel montado em trilho DIN, Node ID mapeado no PLC mestre e gateway para SCADA. Resultado: redução de cabeamento em 60% e tempo de comissionamento reduzido em 40%.

Lições: calibrar canais antes da aceitação final e implementar deadband para evitar sobrecarga do barramento. Documentação e rotulagem facilitam manutenção.

Estudo de caso 2 — Aquisição de sinais de corrente para medição de energia

Objetivo: medir correntes de motores e bombas com transmissores 4–20 mA. Implementação: modo corrente configurado, resistor de shunt interno habilitado e leituras agregadas por gateway Modbus. Resultado: detecção precoce de sobrecarga e redução de consumo energético por otimização de operação.

Notas: garantir terminação 125 Ω e isolamento para evitar ground loops entre painéis de potência e medição.

Estudo de caso 3 — Integração em painel OEM com DeviceNet

Objetivo: padronizar I/Os em painéis entregues a clientes finais. Implementação: usar módulos ICP DAS para 8 entradas analógicas por módulo, simplificando manutenção e fornecendo documentação padronizada. Resultado: redução de variação entre painéis, facilidade de swap e suporte técnico centralizado.

Ganho comercial: acelera time-to-market de máquinas OEM e reduz custo total de propriedade para clientes.

Comparação técnica com produtos similares da ICP DAS e análise de erros comuns DeviceNet 8 entradas tensão corrente

Compare módulos similares da linha ICP DAS por número de canais, isolamento, presença de terminador interno, e capacidades de diagnóstico. Alguns modelos oferecem entradas somente tensão, outros somente corrente, e alguns incluem isolamento por canal. Avalie também custo por canal e suporte a firmware customizado. A decisão técnica deve considerar precisão, ambiente e integração.

Erros comuns na seleção incluem escolher módulo sem isolamento suficiente, não conferir necessidade de terminador 125 Ω externo, e subestimar impacto de temperatura no drift. Em projetos DeviceNet, falhas de topologia (estrela em vez de barramento) e terminação ausente são fontes recorrentes de falhas. Preparar redundância e plano de testes mitiga riscos.

Critérios de escolha: para medições críticas e ambientes ruidosos, priorize isolamento galvânico e alta precisão; para aplicações simples com muitos pontos, avalie custo por canal e facilidade de instalação. Para integração IIoT, prefira módulos com diagnóstico e suporte a firmware atualizado.

Tabela comparativa rápida (recursos vs. alternativas ICP DAS)

Verifique datasheet e leve em conta MTBF e SLA do fornecedor.

Erros comuns na instalação e na integração e como evitá-los

Principais erros: ausência de terminadores 125 Ω; ground loops por aterramento incorreto; Node ID duplicado; baud rate incorreto; jumpers de modo mal configurados. Evite com checklist, testes automatizados e documentação clara.

Use ferramentas de diagnóstico DeviceNet e capture logs para identificar frames erráticos. Treine equipe de manutenção e mantenha peças sobressalentes. Planeje manutenção preventiva.

Critérios de escolha: quando usar este módulo vs. outra família ICP DAS

Use este módulo quando precisar de 8 entradas analógicas com integração DeviceNet, isolamento e diagnósticos. Escolha alternativas quando precisar de maior densidade de canais ou suporte a outros protocolos nativamente (Modbus, Ethernet/IP). Avalie ambiente (temperatura, vibração), precisão e necessidade de certificações especiais.

Considere também custos de integração: se já existe infraestrutura DeviceNet, este módulo traz ganhos imediatos; se a tendência é migrar para Ethernet industrial, avalie módulos com suporte a OPC-UA ou Ethernet/IP.

Conclusão — Entre em contato / Solicite cotação

O Módulo DeviceNet Slave 8 entradas (tensão/corrente) é uma solução madura para integrar sinais analógicos a redes DeviceNet com confiabilidade, isolamento e facilidade de integração. Seus benefícios técnicos — terminação 125 Ω correta, isolamento galvânico e capacidade de configuração por canal — atendem às necessidades de automação industrial moderna e projetos IIoT. Recomendamos validar os valores de precisão e consumo diretamente no datasheet do fabricante antes da especificação final do projeto.

Para aplicações que exigem essa robustez, a série Módulo DeviceNet Slave 8 entradas (tensão/corrente) da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico ou cotação no link do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-8-entradas-tensao-ou-corrente-requer-resistor-125-ohms-externo. Para alternativas e material complementar, veja também artigos técnicos no blog: https://blog.lri.com.br/integracao-devicenet e https://blog.lri.com.br/iiot-edge.
