Placa Relé AC 24 Canais Para Trilho DIN – Dados Técnicos

Introdução — Visão geral e conceito da Placa Relé AC 24V 24 Canais DIN ICP DAS

A Placa Relé AC 24V 24 Canais da ICP DAS é um módulo de comutação de sinais concebido para controle de cargas AC a partir de controladores industriais. Este artigo técnico aborda a placa relé AC 24V 24 canais, relé DIN 24 canais, placa relé AC 24V e sua integração em automação industrial, IIoT e Indústria 4.0, com foco em especificações, normas aplicáveis (ex.: IEC 61810-1, IEC 61000-6-2/4, IEC/EN 62368-1) e práticas de engenharia. A abordagem é direcionada a engenheiros de automação, integradores e compradores técnicos que precisam avaliar desempenho, confiabilidade (MTBF), medidas de EMC/EMI e critérios de seleção.

O que é a Placa Relé AC 24V 24 Canais DIN ICP DAS? — definição clara e propósito do produto

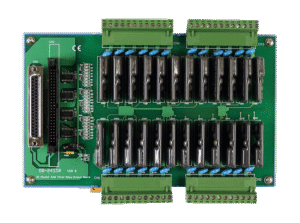

A placa é um módulo de relés eletromecânicos montável em trilho DIN com 24 saídas de comutação independentes, cada uma acionada por 24 V AC. O propósito é permitir a interface entre controladores (PLC, RTU, IO-Link masters ou controladores modulares) e cargas AC (lâmpadas, solenóides, contatos de partida, sinalização), proporcionando isolamento galvânico entre circuito de comando e circuito de potência. O projeto prioriza robustez industrial, facilidade de cabeamento em painel e compatibilidade com arquiteturas de controle distribuído.

Resumo executivo das capacidades — função, número de canais, tensão de acionamento e montagem em trilho DIN

A função principal é comutação de cargas AC via 24 canais independentes, projetados para operação em 24 V AC de acionamento. O módulo é compatível com montagem em trilho DIN padrão (35 mm) e conexões por bornes para fácil integração em painéis e racks industriais. Em termos de sistema, oferece isolamento entre bobina e contatos, tempos de comutação adequados a sinais discretos e especificações elétricas que atendem ambientes industriais conforme IEC/EN.

Principais aplicações e setores atendidos pela Placa Relé AC 24V 24 Canais DIN ICP DAS

Automação industrial — controle de cargas e atuadores

Na automação industrial, a placa é usada para comandar válvulas, solenóides, motores de pequeno porte via contato auxiliar, e controlar painéis de iluminação de processo. A tolerância a ruído elétrico e a conformidade com IEC 61000-6-2 garantem operação confiável em ambientes ruidosos. Para integração com PLCs e controladores remotos, a placa facilita distribuição de pontos de saída discretos em painéis de I/O distribuídos.

Energia e subestações — comutação e sinalização

Em subestações e sistemas de energia, os relés atuam em circuitos de sinalização, intertravamento e comandos de utilidades, oferecendo isolamento que protege a lógica de controle. A capacidade de manipular cargas AC e a previsibilidade do tempo de atuação tornam a placa adequada para alarmes e lógica de controle local. Em especificações críticas, recomenda-se verificar compatibilidade com normas locais de subestações e utilizar redundância para fail-safe.

Predial e facilities — automação de iluminação e HVAC

Para edifícios comerciais e industriais, a placa permite zonificação de iluminação, comandos de HVAC e interfaces com BMS, reduzindo complexidade de cabeamento ao centralizar saídas. A montagem em trilho DIN facilita retrofit em quadros de automação predial. Possibilita integração com sistemas de gerenciamento de energia (EMS) e cenários de economia por zonas.

Infraestrutura crítica e segurança — alarmes, redundância e fail-safe

Em infraestrutura crítica (centros de dados, hospitais, plantas químicas), os módulos servem para execução de comandos de emergência, seleção de fontes e sinalização de falhas com isolamento galvânico e compatibilidade com arquiteturas redundantes. Recomenda-se arquiteturas com atuação fail-safe (contatos normalmente energizados/desenergizados conforme projeto) e verificação periódica dos contatos. A conformidade com normas de segurança elétrica e protocolos de manutenção preventiva é essencial para garantir disponibilidade.

Especificações técnicas detalhadas da Placa Relé AC 24V 24 Canais DIN ICP DAS (keywords: Placa Relé AC 24V 24 canais)

Tabela de especificações técnicas (incluir tabela)

Observação: valores acima são indicativos. Para seleção final, consulte a ficha técnica do modelo específico da ICP DAS.

Pinout, diagrama de conexões e desenho mecânico — expansão de pinos, identificação dos terminais e montagem em trilho DIN

Os terminais são usualmente dispostos em fileiras singulares para cada canal, com bornes para contato comum, normalmente aberto e, se aplicável, normalmente fechado. O diagrama de conexões disponibiliza identificação clara de polaridade da bobina (quando DC) e da posição dos contatos para facilitar o cabeamento. A fixação em trilho DIN de 35 mm garante compatibilidade mecânica; recomenda-se reservar espaço lateral para dissipação térmica e passagem de cabos.

Requisitos elétricos e ambiente de operação — proteções necessárias, filtragem e EMC/EMI

Para proteção, recomenda-se fusíveis/mini disjuntores por barramento e dispositivos de supressão de transientes (RC, varistores ou TVS) para cargas indutivas. Em painéis com vários módulos, filtros de linha e práticas de aterramento mitigam interferência EMI conforme IEC 61000-4-x (imunidade a surtos, raios). O uso de fontes com PFC e baixa ondulação reduz ruído na alimentação, beneficiando a estabilidade do sistema e reduzindo o stress dos contatos.

Certificações, conformidade e normas aplicáveis — segurança elétrica e compatibilidade industrial

Os relés eletromecânicos atendem a IEC 61810-1 (requerimentos gerais de relés), e as práticas de segurança de produto podem seguir IEC/EN 62368-1 para equipamentos eletrônicos. Para painéis industriais, considerações de projeto seguem UL 508 e IEC 60204-1. Em ambientes médicos ou críticos, verifique IEC 60601-1 quando houver interconexão com equipamentos médicos. Para EMC, observe IEC 61000-6-2 (industrial immunity) e IEC 61000-6-4 (emissão).

Importância, benefícios e diferenciais da Placa Relé AC 24V 24 Canais DIN ICP DAS

Benefícios operacionais — confiabilidade, tempo de resposta e isolação entre circuitos

A isolação galvânica entre bobina e contato protege a lógica de controle contra transientes e falhas na carga, aumentando confiabilidade. Tempos de comutação previsíveis permitem sincronia em lógica sequencial e controle de eventos com timing rígido. A modularidade e densidade de canais simplificam layout de painéis e reduzem pontos de falha.

Diferenciais técnicos frente ao mercado — densidade de canais, robustez e facilidade de integração

A densidade de 24 canais em um módulo de trilho DIN reduz espaço de painel e pontos de conexão, comparado a módulos menores. Materiais de contato de alta durabilidade e tratamento anti-oxidação estendem vida útil (contactos com rating para milhões de operações em cargas resistivas). O dimensionamento para 5 A por canal e os padrões de isolamento diferenciam o produto em aplicações industriais padrão.

Benefícios financeiros e de manutenção — custo total de propriedade, disponibilidade e vida útil

A consolidação de pontos de saída e fácil manutenção (troca modular) reduz custos operacionais e tempo de parada. A vida útil dos contatos (sob cargas resistivas) e a disponibilidade de peças sobressalentes influenciam positivamente o TCO. Manutenção preditiva (monitoramento de ciclos de comutação) pode antecipar substituições e reduzir falhas não planejadas.

Guia prático de instalação e uso da Placa Relé AC 24V 24 Canais DIN ICP DAS — Como instalar e configurar

Checklist pré-instalação — verificação de alimentação, ambiente e compatibilidade

Verifique tensão de comando (24 V AC), compatibilidade de cargas e severidade do ambiente (temperatura e umidade). Confirme espaço mecânico no trilho DIN e clearance para dissipação térmica. Prepare esquema elétrico com proteções individuais (fusíveis) e identificação de canais.

Montagem passo a passo em trilho DIN — fixação, travamento e espaço requerido

Posicione o módulo sobre o trilho DIN de 35 mm e pressione até o travamento; garanta que esteja alinhado com outros módulos para gestão de cabos. Use travas mecânicas adicionais se houver vibração. Deixe espaço lateral mínimo para ventilação e acesso aos bornes.

Cabeamento, proteção e aterramento — disjuntores, fusíveis e proteção contra sobrecorrente

Use seccionadores/diferençais apropriados no barramento de potência; proteja cada circuito crítico com fusíveis dimensionados à corrente da carga. Aterramento funcional e proteção contra surto garantem imunidade à EMI e proteção pessoal. Para cargas indutivas, adicione supressão (RC, diodos, varistores) de acordo com as recomendações do fabricante.

Testes pós-instalação e procedimentos de comissionamento — testes de relé, inspeção visual e logs

Execute testes de acionamento sequenciais em todos os canais verificando tempos de resposta e integridade dos contatos sob carga. Registre logs de comissionamento (ciclos, tensões, correntes) para referência futura e manutenção preditiva. Inspecione termicamente os contatos em carga plena (termovisual) para identificar conexões quentes.

Configuração de parâmetros e integração básica (keywords: Placa Relé AC 24V 24 canais) — sequência de validação e tuning

Valide a lógica de controle no PLC/RTU antes de conectar cargas reais usando sinais simulados ou loads de teste. Ajuste debouncing e sequenciamento para evitar colisões mecânicas em cargas sincronizadas. Documente configuração e PIN mapping para equipes de manutenção.

Integração com sistemas SCADA e plataformas IIoT para a Placa Relé AC 24V 24 Canais

Protocolos e interfaces suportadas — Modbus/TCP, Modbus RTU, OPC, API e gateways

Embora a placa seja um periférico de I/O discreto, sua integração em arquiteturas IIoT exige gateways que convertem sinais físicos para protocolos como Modbus RTU/TCP ou OPC UA. Gateways de I/O ou RTUs com entradas digitais e saídas de relé agregam os estados para SCADA/ historian. APIs de gateways permitem orquestração via plataformas IIoT para automação e analytics.

Arquitetura de integração recomendada — topologia de rede, NMS e edge/field gateways

Recomenda-se arquitetura em camadas: edge (I/O e gateways), planta (controladores locais) e supervisão (SCADA / Cloud). Use NMS para monitorar dispositivos e redundância de caminhos críticos. Implante gateways com funcionalidades de buffer e lógica local para tolerância a falhas de rede.

Estratégias de segurança cibernética e segmentação de rede — autenticação, firewall e VLANs

Segmente rede de controle em VLANs e aplique ACLs entre camadas. Implemente autenticação forte nos gateways e monitore logs para detectar comandos anômalos. Firewalls industriais e listas de regras minimizam superfícies de ataque em ambientes IIoT.

Coleta de dados, telemetria e patterns IIoT — como extrair telemetria e usar em analytics

Extraia telemetria como contagem de acionamentos, estados de falha e temperatura de contato via gateways e publique para historian/Timeseries DB. Use KPIs como MTBF estimado, tempo médio entre falhas e taxas de acionamento para manutenção preditiva. Integre com plataformas de analytics para detectar degradação de desempenho e otimizar ciclos de manutenção.

Exemplos práticos de uso da Placa Relé AC 24V 24 Canais

Exemplo 1 — controle de bombas e válvulas em plantas industriais (fluxo de sinais)

Numa planta, canais podem comandar bombas e solenóides para linhas de processo, com PLC emitindo comandos e monitorando retorno por sensores. A isolação protege a lógica em caso de curto nas cargas, evitando propagação de falha. Estratégias de intertravamento lógico garantem sequência segura de partida/parada.

Exemplo 2 — automação predial: controle de iluminação por zonas

Agrupe saídas para controle por zonas, permitindo cenários horários e por presença com integração ao BMS. A densidade de 24 canais facilita divisão por pavimento ou setores. Integração com economizadores e sensores dimerizáveis (via contato) otimiza consumo energético.

Exemplo 3 — integração com alarmes e procedimentos de emergência

Canais dedicados a circuitos de alarme e acionamento de sistemas de segurança podem ser configurados com comportamento fail-safe (normalmente energizados/desenergizados conforme projeto). Logs de acionamento alimentam registros de eventos para auditoria e conformidade. Recomenda-se testes periódicos e documentação de procedimentos de emergência.

Plano de teste e KPIs para validar cada caso de uso

Defina KPIs: tempo de atuação, taxa de falhas, consumo de corrente, temperatura de contato e MTBF estimado. Testes incluem ciclos de comutação sob carga e verificação de isolamento. Monitore KPIs no comissionamento e estabeleça limites de alarme para manutenção preditiva.

Comparações, erros comuns e detalhes técnicos (análise crítica)

Comparação com outros módulos ICP DAS e alternativas do mercado — pontos de atenção e critérios de escolha

Comparado a módulos menores (8–16 canais), o módulo de 24 canais oferece melhor densidade por largura de trilho, porém concentração de calor e pontos de falha devem ser geridos. Alternativas semicondutoras (SSR) oferecem comutação sem desgaste mecânico, mas têm perdas maiores e geração de calor; escolha depende da carga e frequência de comutação. Avalie critérios: corrente por canal, tempo de resposta, vida útil de contato, e necessidade de isolamento.

Erros de projeto e de instalação frequentes — como identificar e corrigir

Erros comuns: subdimensionamento de correntes de pico, ausência de supressão para cargas indutivas, aterramento inadequado e má ventilação. Use termografia para identificar conexões aquecidas e revise dimensionamento de cabos e bornes. Adote checklists de instalação e testes pós-instalação para mitigar esses problemas.

Limitações técnicas e mitigação — vida útil de contatos, tempo de comutação e cargas indutivas

Contatos eletromecânicos têm vida útil finita, especialmente em cargas indutivas; migre para SSRs quando a frequência de comutação for alta. Para cargas indutivas pesadas, utilize contatos auxiliares ou contatoras dimensionadas e mantenha dispositivos de supressão. Planeje amortização de custos considerando substituições periódicas.

Perguntas técnicas que engenheiros devem fazer ao especificar o produto

Perguntas-chave: Qual é a natureza da carga (resistiva/indutiva)? Qual a corrente de pico e frequência de comutação? Há requisitos de fail-safe ou certificações específicas (UL, IEC)? Existe necessidade de integração direta com protocolos digitais ou via gateway?

Checklist de seleção e critérios para compra da Placa Relé AC 24V 24 Canais

Requisitos técnicos mínimos — checklist rápido para engenheiros de projeto

• Confirmação de 24 V AC de acionamento e compatibilidade com o controlador.
• Corrente e tipo de carga por canal (incluir taxas de pico).
• Temperatura ambiente, vibração e requisitos de EMC.

Critérios comerciais e de suporte — garantia, disponibilidade de peças e suporte técnico

Verifique SLA de fornecimento, política de garantia, disponibilidade de módulos sobressalentes e suporte local. Considere suporte de firmware, mapas de pinagem e disponibilidade de manuais em português. Avalie histórico do fornecedor em aplicações similares.

Solicitação de cotação e documentação necessária — dados técnicos e prazos

Ao solicitar cotação, inclua: esquema unifilar, especificação de cargas, quantidade de ciclos esperada, características ambientais e certificações necessárias. Peça lead time de produção, opções de teste FAT e condições de aceitação.

Conclusão — resumo técnico e chamada para ação

Resumo dos pontos-chave e recomendação de uso — decisão técnica baseada em benefícios

A Placa Relé AC 24V 24 Canais da ICP DAS oferece densidade, isolamento e robustez para aplicações industriais, prediais e de infraestrutura crítica. Sua seleção deve considerar tipos de carga, requisitos de ciclo e ambiente elétrico; use práticas de proteção e EMC para garantir confiabilidade. Para aplicações que exigem essa robustez, a série Placa Relé AC 24V 24 Canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra em https://www.lri.com.br/aquisicao-de-dados/placa-rele-ac-24-canais-ptrilho-din-incluica-3710.

Entre em contato / Solicite cotação — instrução direta para o próximo passo comercial

Para uma avaliação técnica personalizada e cotação, contate o time LRI/ICP com seu diagrama e lista de cargas. Solicite FAT, testes de ciclo e certificados solicitados (UL/CE/RoHS) para verificação. Para outras opções de módulos e integrações, consulte a seção de aquisição de dados no blog: https://blog.lri.com.br/aquisicao-de-dados.

Final — Perspectivas futuras, aplicações específicas e resumo estratégico

A tendência é maior integração IIoT, edge computing e automação preditiva, onde módulos de relé serão parte de arquiteturas distribuídas com telemetria avançada. O roadmap recomendado: iniciar com testes piloto em zonas de baixa criticidade, coletar KPIs (MTBF, taxas de comutação), e escalar conforme os resultados. Oportunidades em microgrids, retrofit de instalações legadas e indústrias 4.0 demandam soluções modulares como esta placa relé para modernização.
