Introdução

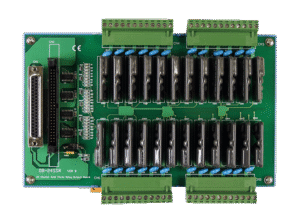

A placa relé AC 24 canais (trilho DIN) da ICP DAS é um módulo de acionamento eletromecânico projetado para controle de cargas AC em ambientes industriais, edifícios e sistemas de automação. Neste artigo técnico, abordamos funcionalidades, especificações, integração com SCADA/IIoT e critérios de seleção para engenheiros de automação, integradores de sistemas e compradores técnicos. Palavras-chave principais: placa relé AC 24 canais, reles em trilho DIN, ICP DAS, aquisição de dados.
A placa oferece alta densidade de canais, isolamento elétrico adequado para aplicações industriais e compatibilidade com trilhos DIN padrão EN 60715, facilitando a montagem em painéis. Conceitos importantes para avaliação incluem MTBF, capacidade de comutação por canal, necessidades de supressão para cargas indutivas (snubbers/RC) e requisitos normativos (ex.: IEC/EN 62368-1 para equipamentos eletrônicos). A combinação de robustez mecânica e interfaces padrões torna o módulo uma escolha prática em projetos IIoT e Indústria 4.0.
Este artigo é escrito para fornecer uma análise técnica com profundidade (E‑A‑T): especificações, tabelas comparativas, guia de instalação passo a passo e recomendações de integração. As seções a seguir apresentam aplicações, detalhes elétricos e ambientais, práticas de instalação, integração SCADA/IIoT, casos de uso e comparativos com outros produtos ICP DAS.
Introdução ao placa relé AC 24 canais (trilho DIN): visão geral e conceito fundamental (O que é?)
A placa relé AC 24 canais (trilho DIN) da ICP DAS é um módulo de saída formado por 24 relés capazes de comutar cargas AC, concebido para montagem em trilho DIN e integração direta em painéis de controle industriais. Sua função básica é atuar como interface de potência entre controladores (PLCs/RTUs) e atuadores como contatores, solenóides, lâmpadas e cargas resistivas/indutivas. O público-alvo inclui integradores, engenheiros de automação, equipe de manutenção e compradores técnicos.
Tecnicamente, cada relé pode ter um rating típico (por exemplo) de 240 VAC a 5–10 A por canal, com contatos do tipo SPDT ou SPST, dependendo do modelo. Importante considerar fatores como tempo de comutação, vida mecânica/eletrônica e necessidade de supressão de pico para cargas indutivas. Normas aplicáveis podem incluir requisitos de isolamento e compatibilidade eletromagnética (EMC) segundo IEC e EN relevantes.
Além da função de comutação, a placa facilita a densificação de I/O em sistemas de aquisição de dados e automação distribuída, reduzindo espaço no painel e simplificando cabeamento. A compatibilidade com trilho DIN e indicadores LED por canal melhora a manutenibilidade e diagnóstico local.
Principais aplicações e setores atendidos pelo placa relé AC 24 canais (trilho DIN)
A placa é amplamente aplicada em automação industrial, onde múltiplos canais de saída são necessários para controlar válvulas, motores pequenos, solenóides e sequências de máquinas. Em linhas de produção, a densidade de 24 canais reduz a necessidade de múltiplos módulos e facilita o layout do painel. Para cargas indutivas, recomenda-se análise de PFC e uso de supressão adequada.
No setor de utilities e tratamento de água/efluentes, o módulo controla bombas, válvulas e sistemas de dosagem com requisitos de intertravamento e redundância. A robustez elétrica e o isolamento entre entradas de controle e contatos de potência são cruciais para evitar falhas sistêmicas. Intertravamentos e lógica de proteção são frequentemente implementados em PLCs que comandam a placa.
Em automação predial e controle de HVAC e iluminação, a placa permite controle centralizado de iluminação, cortinas motorizadas e equipamentos de ar condicionado. A facilidade de montagem em trilho DIN, indicadores LEDs e baixo custo de manutenção tornam-na interessante para integradores de sistemas prediais e gerentes de facilities.
Especificações técnicas detalhadas do placa relé AC 24 canais (trilho DIN)
As especificações técnicas que engenheiros devem verificar incluem: número de canais (24), tipo de contato (SPDT/SPST), tensão de comutação (AC até 250–300 V), corrente nominal por contato (ex.: 5 A, 8 A, 10 A), resistência de isolamento e vida mecânica/eletrônica. Outros parâmetros críticos: tempo de comutação (operate/release), tensão de bobina (24 VDC de controle típico), e consumo por bobina.
Para aplicações industriais, atenção a MTBF, conformidade EMC e segurança elétrica (p. ex. isolamento reforçado) é essencial. Documentação técnica deve trazer curvas de carga, tolerância a inrush (surto de corrente ao ligar cargas resistivas/indutivas), e recomendações para snubbers/RC ou supressores de arco. Verifique certificações e testes segundo normas aplicáveis.
Abaixo, uma tabela resumida apresenta os principais itens técnicos para referência rápida, seguida por notas sobre requisitos elétricos, ambientais e conectividade.
Tabela de especificações técnicas (resumo técnico)
| Item | Especificação | Valor típico | Unidade | Observação |
|---|---|---|---|---|
| Canais | Número de relés | 24 | canais | Montagem em trilho DIN EN 60715 |
| Tipo de contato | SPDT / SPST | — | — | Depende do modelo ICP DAS |
| Tensão de acionamento de controle | Bobina | 24 | VDC | Alimentação de lógica típica |
| Tensão máxima por contato | Comutação | 250–300 | VAC | Ver ficha técnica para valor exato |
| Corrente máxima por relé | Carga resistiva | 5–10 | A | Verificar inrush para cargas indutivas |
| Tempo de comutação | Operate/Release | 5–20 | ms | Modelo e carga influenciam |
| Isolamento | Contato→bobina | >1.5 | kV | Testes conforme IEC aplicáveis |
| Consumo por bobina | Corrente | 20–100 | mA | Depende do projeto da bobina |
| Temperatura operacional | Faixa | -20 a 60 | °C | Armazenamento: -40 a 85 °C |
| Umidade operacional | Faixa | 5–95 | % RH | Sem condensação |
| Dimensões | L×A×P | variável | mm | Compatível com trilho DIN |
| Certificações | EMC / Segurança | CE, RoHS | — | Conferir ficha técnica |
Requisitos elétricos, ambientais e mecânicos
A placa normalmente requer uma tensão de controle de 24 VDC (padrão industrial) para ativação dos relés, com alimentação de potência do lado da carga independente. Importante considerar consumo total de corrente quando vários canais são acionados simultaneamente para dimensionamento da fonte de alimentação e proteção térmica. Projetos devem incluir fusíveis ou disjuntores por saída quando aplicável.
Ambiente operacional: a maioria dos módulos é qualificada para operação entre -20 °C e +60 °C e umidade não condensante até 95% RH. A proteção contra poeira e líquidos é determinada pelo gabinete/painel; o módulo em si segue índice de proteção interno, e instalações em áreas agressivas exigem caixas com grau IP apropriado. Vibração e choque seguem normas mecânicas (por exemplo, requisitos de IEC 60068).
Mecanicamente, o encaixe em trilho DIN permite montagem rápida e troca facilitada. Verifique torque recomendado para terminais, tipo de parafuso (ex.: mola, parafuso) e distância entre bornes para isolamento seguro. Recomenda-se circulação de ar adequada no painel para evitar sobreaquecimento em aplicações com muitos canais continuamente acionados.
Conectividade, interfaces físicas e sinalização
As conexões de potência geralmente são por bornes de parafuso ou conectores tipo plug-in para facilitar manutenção. A placa pode oferecer LEDs indicadores por canal para status ON/OFF e LEDs gerais para alimentação e falha. A sinalização local acelera diagnóstico sem necessidade de conectar ferramentas externas.
Para integração, as entradas de controle chegam via sinais de 24 VDC provenientes de PLCs/RTUs; recomenda-se o uso de relés intermediários ou drivers quando os controladores não suportam correntes de bobina. Compatibilidade com trilho DIN standard facilita integração em racks e painéis com módulos adicionais para aquisição de dados. Cabos de controle devem ser separados do cabeamento de potência para reduzir EMI.
Recomenda-se o uso de aterramento adequado e proteção contra sobretensão (MOVs, TVS) especialmente em instalações com motores e cargas indutivas. Para aplicações IIoT/SCADA, a placa é tipicamente conectada a um PLC/RTU que publica estados via Modbus/OPC UA/MQTT; gateways podem ser usados quando necessária conversão de protocolo.
Importância, benefícios e diferenciais do placa relé AC 24 canais (trilho DIN)
A adoção de uma placa relé 24 canais concentra múltiplas saídas em um único módulo, reduzindo espaço no painel, simplificando fiação e diminuindo pontos de falha. Esse arranjo também reduz o custo total de hardware comparado a múltiplos módulos de 4–8 canais separados e melhora a organização do painel. A manutenção é facilitada com LEDs por canal e módulos plug-in.
Diferenças competitivas da linha ICP DAS incluem robustez industrial, documentação técnica abrangente e suporte a integrações com sistemas de aquisição de dados da própria ICP/Parceiros. A reputação de conformidade com normas e a disponibilidade de modelos com diferentes ratings por canal (corrente, tipo de contato) oferecem opções para otimizar custo-benefício conforme aplicação específica.
Em termos de confiabilidade, métricas como MTBF e vida de comutação (nº de operações) devem ser consideradas. A escolha de relés com contactos blindados ou com capacidade para cargas elevadas e inrush reduz o risco de falhas prematuras. Além disso, opções com isolamento reforçado melhoram segurança e conformidade com normas elétricas.
Guia prático de instalação e uso: como instalar e configurar passo a passo
A instalação começa com inspeção visual do módulo e verificação da documentação: número de série, versão do firmware (se aplicável) e certificações. Antes da montagem, desconecte todas as fontes de energia e verifique ausência de tensão com multímetro calibrado. Prepare ferramentas: chave de torque para terminais, alicates, etiqueta para identificação de cabos e EPI.
Para evitar sobrecarga, calcule a soma das correntes esperadas em operação simultânea e garanta que a fonte e o barramento sejam dimensionados adequadamente. Utilize fusíveis de proteção e, se necessário, contactores intermediários para cargas acima da capacidade nominal do relé. Siga normas de aterramento e segregação de sinais segundo boas práticas e normas aplicáveis.
No comissionamento, execute testes de continuidade, acionamento manual de cada canal e verificação de tempos de resposta. Documente resultados e ajuste lógica do PLC/RTU conforme os tempos de comutação medidos. Garanta que o painel possua ventilação adequada e sinalização clara para manutenção.
Preparação e verificações pré-instalacao
Checklist inicial: verifique integridade física, existência de manual e esquema elétrico, compatibilidade do espaço em trilho DIN e condições ambientais do local. Confirme que a tensão de controle (24 VDC) e a tensão de carga (ex.: 220 VAC) são compatíveis com o módulo. Inspecione bornes e conectores quanto a oxidação ou danos.
Testes elétricos prévios incluem teste de isolamento entre bobina e contatos, medição de resistência de bobina e verificação de LED de alimentação. Compare leituras com valores da ficha técnica. Registre todos os resultados antes da montagem para referência futura em garantia e manutenção.
Ferramentas e EPI: multímetro, alicates isolados, chave de torque para terminais, luvas dielétricas e óculos de proteção. Siga procedimentos de bloqueio e etiquetagem (Lockout/Tagout) quando trabalhar em painéis energizados.
Instalação física no trilho DIN — passo a passo
Encaixe inicial: posicione o gancho superior do módulo no trilho DIN, pressione a base até o travamento automático ou fixe com parafuso conforme desenho do fabricante. Garanta alinhamento entre módulos adjacentes para passagem organizada de cabos. Respeite distância mínima para ventilação e acesso a terminais.
Fiação: organize os cabos por função (potência, sinais, terra) e use canaletas ou braçadeiras para evitar tensão nos terminais. Aperte terminais com torque especificado e revise conexões com teste de tração. Etiquete cada cabo com identificação correspondente ao esquema elétrico.
Acionamento inicial: ligue primeiro a alimentação de controle (24 VDC) e verifique LEDs gerais. Em seguida, energize circuitos de potência de forma sequencial e verifique cada relé com comandos manuais ou via PLC. Monitore correntes de carga para garantir ausência de sobrecarga.
Configuração de relés, testes funcionais e comissionamento
Configuração lógica: defina intertravamentos no PLC/RTU que previnam acionamentos simultâneos indevidos e protejam contra falhas de sequência. Configure tempos de debounce e filtros para evitar chattering em entradas digitais associadas ao controle local. Documente a lógica de controle e as condições de segurança.
Testes funcionais: execute teste de cada canal medindo tempo de operação e retorno, verifique correntes em regime e em inrush com pinça amperimétrica. Teste supressão de pico com snubber/RC quando necessário e verifique temperatura dos contatos após horas de operação. Registre dados para referência e garantia.
Comissionamento final: integre com SCADA/IIoT, valide alarmes, implemente registros de eventos e planeje rotinas de manutenção preventiva. Treine equipe local sobre operação e procedimentos de emergência, incluindo isolamento rápido do módulo.
Manutenção preventiva e solução de problemas comuns
Rotina de inspeção: verifique apertos de terminais, integridade de isolação, sinais LED e temperatura do módulo periodicamente (ex.: trimestral). Substitua relés com sinais de desgaste (contato pitting, demora de comutação) antes que falhas causem paradas críticas. Registre horas de operação para estimativa de vida útil.
Diagnóstico de falhas comuns: perda de um canal pode ser devido a bobina aberta, contato fundido por inrush ou fusível/contactor intermediário acionado. Use multímetro e osciloscópio para análise de transientes e corrente de partida. Em caso de EMI, revise roteamento de cabos e adicione supressão.
Peças de reposição: mantenha relés sobressalentes e kits de bornes para troca rápida. Para problemas recorrentes com cargas indutivas, implemente snubbers, MOVs e revise dimensionamento de relé para carga contínua e picos.
Integração com sistemas SCADA/IIoT para placa relé AC 24 canais (trilho DIN)
A placa relé normalmente não se comunica de forma nativa via IP; sua integração acontece através de PLCs, RTUs ou gateways que executam I/O digital e publicam estados por protocolos industriais. A arquitetura típica envolve PLC/RTU como intermediário entre o módulo e SCADA/IIoT, garantindo controle determinístico e telemetria. Documente mapeamento de tags e escalonamento de alarmes.
Em implementações IIoT, os estados de relé (ON/OFF), contagens de ciclo e tempos médios de operação podem ser telemetrizados para plataformas na nuvem via MQTT ou OPC UA, permitindo análise de condição e manutenção preditiva. Garantir sincronização temporal e limites de taxa de publicação é essencial para evitar saturação de rede.
Também é importante considerar latência e requisitos de segurança funcional: comandos críticos de parada devem ser tratados localmente por PLCs com lógica redundante, enquanto SCADA/IIoT lida com supervisão e análise. A separação entre caminho de controle e caminho de supervisão é uma boa prática.
Protocolos suportados, gateways e recomendações de arquitetura
Protocolos comuns usados na integração incluem Modbus RTU/TCP, OPC UA e MQTT (via gateway). Para conexão com PLCs ICP DAS ou terceiros, utilizar Modbus RTU/TCP é prática usual; OPC UA facilita interoperabilidade com SCADA modernos. Gateways podem converter sinais digitais do PLC para protocolos de nuvem.
Recomendações arquiteturais: usar uma topologia em camadas (físico → controle → supervisão → nuvem), com firewalls de aplicação e DMZ para serviços expostos. Para comunicações críticas, prefira redes cabeadas industriais (Ethernet industrial) com QoS e redundância. Implemente VPNs e certificados para MQTT/OPC UA.
Para edge computing, considere módulos IIoT que executem pré-processamento local (filtragem, agregação) antes de enviar dados, reduzindo tráfego e latência. Isso é útil em cenários com muitos eventos de I/O.
Exemplo de arquitetura de integração SCADA/IIoT
Diagrama lógico típico: sensores/atuadores → placa relé (I/O) → PLC/RTU → Switch industrial → Gateway/Servidor SCADA → Nuvem IIoT. Neste fluxo, o PLC realiza controle em tempo real e envia estados para SCADA, que por sua vez replica para plataforma IIoT para análises e dashboards.
Dados telemetria enviados podem incluir: estado de cada canal, contagem de ciclo, alarmes de falha e métricas de saúde (temperatura, consumo). A nuvem processa dados históricos para manutenção preditiva e dashboards em tempo real. Use protocolos seguros e autenticação forte.
Implemente redundância em componentes críticos (PLC em standby, fontes redundantes) e monitoramento de integridade de rede. Testes de recuperação e failover devem ser parte do planejamento de comissionamento.
Segurança, isolamento e melhores práticas para IIoT
Segurança começa com segregação de redes: mantenha rede de controle isolada da rede corporativa e da nuvem. Use VLANs, firewalls industriais e listas de controle de acesso para limitar caminhos. Proteja interfaces de gerenciamento com autenticação forte e políticas de atualização de firmware.
No nível elétrico, o isolamento entre bobina e contatos, bem como proteção contra sobretensões (varistores, supressores), reduz riscos de danos por transientes. Proteja entradas de controle com diodos de roda livre e filtros quando necessário. Documente procedimentos de emergência.
Implemente logging, monitoramento de integridade e alertas para detecção precoce de anomalias. Audite configurações periodicamente e mantenha inventário de ativos para resposta a incidentes.
Exemplos práticos de uso do placa relé AC 24 canais (trilho DIN): casos aplicados e soluções técnicas
A seguir, três estudos de caso práticos demonstram aplicação em diferentes setores, focando problema, solução com a placa e resultados obtidos. Cada caso destaca benefícios operacionais e ganhos de confiabilidade.
Caso A — Automação predial: controle de iluminação e HVAC
Problema: edifício comercial precisava centralizar controle de iluminação por andar e intertravamento de HVAC para eficiência energética. Solução: uso da placa relé 24 canais para controlar circuitos de iluminação e comandos para unidades HVAC, integrando com BMS via PLC. Resultado: redução de consumo em horários ociosos e resposta rápida a comandos do BMS; manutenção simplificada devido a LEDs por canal.
Caso B — Controle de bombas e grupos motobomba
Problema: estação de bombeamento com múltiplas bombas exigia sequenciamento e redundância por falha. Solução: cada bomba controlada por relés locais em módulo 24 canais, com lógica de alternância no PLC e monitoração de condições por IIoT. Resultado: aumento de disponibilidade, menor desgaste por distribuição de horas e diagnóstico remoto de falhas.
Caso C — Linhas de produção / máquinas industriais
Problema: máquinas com diversos atuadores exigiam grande número de saídas digitais próximas ao equipamento. Solução: instalar módulos de relés em trilho DIN no painel da máquina, reduzindo cabeamento até o PLC central. Resultado: ganho em modularidade, redução de custos de cabo e tempo de manutenção em paradas programadas.
Comparativo técnico: placa relé 24 canais vs produtos similares ICP DAS
Comparar modelos auxilia na escolha técnica: considere canais, rating por canal, interfaces de controle, dimensões, e custo total. Modelos com maior rating por canal ou com contatos selados podem ser preferíveis para cargas indutivas pesadas; modelos compactos favorecem painéis com restrição de espaço.
A tabela abaixo apresenta um comparativo resumido entre um modelo 24 canais e alternativas ICP DAS (exemplos genéricos — confirmar ficha técnica para valores exatos).
Tabela comparativa de modelos ICP DAS
| Modelo | Canais | Rating por canal | Interface | Dimensões | Preço estimado | Diferencial |
|---|---|---|---|---|---|---|
| ICP‑24R‑AC | 24 | 8 A @ 250 VAC | Entrada 24 VDC | 160×90×60 mm | Médio | Alta densidade |
| ICP‑8R‑AC | 8 | 10 A @ 250 VAC | 24 VDC | 60×90×60 mm | Baixo | Maior rating por canal |
| ICP‑16R‑AC | 16 | 5 A @ 250 VAC | 24 VDC | 120×90×60 mm | Médio | Compromisso espaço/custo |
Erros comuns na seleção e instalação e como evitá‑los
Erros frequentes incluem subdimensionamento do rating para cargas com alto inrush, ausência de supressão para cargas indutivas e não dimensionamento da fonte para consumo simultâneo. Evite esses problemas realizando cálculos de corrente inrush e usando relés com margem adequada.
Outro erro é não considerar dissipação térmica em painéis compactos; garanta ventilação e verifique temperatura dos módulos em operação contínua. Use proteções por canal quando necessário e siga torque de aperto para evitar falhas térmicas e contatos soltos.
Falta de planejamento de cabeamento (misturar sinais de potência e controle) pode causar EMI e comportamento errático. Separe caminhos e utilize cabos trançados/ blindados quando aplicável.
Detalhes técnicos avançados e limitações conhecidas
Relés eletromecânicos têm limitações de velocidade e vida útil em ciclos eletrônicos intensivos; em aplicações com comutações rápidas e muito frequentes, considere saídas SSR ou drivers sólidos. Contactos podem sofrer pitting com cargas indutivas sem supressão.
Tolerâncias térmicas e degradação por vibração intensa devem ser avaliadas para ambientes severos. Alguns modelos não são adequados para atmosferas corrosivas sem proteção adicional. Revise ficha técnica para limites exatos e condições de teste das certificações.
Para cargas com alto inrush (motores, lâmpadas de descarga), implemente estratégias de soft-start, contactores ou relés com rating superior para evitar desgaste prematuro.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação
A placa relé AC 24 canais (trilho DIN) da ICP DAS é uma solução eficiente para projetos que demandam densidade de saídas, manutenção facilitada e integração com ambientes industriais e IIoT. Avalie critérios como rating por canal, proteção contra sobretensão, e necessidade de supressão para cargas indutivas ao especificar o produto. Para aplicações que exigem essa robustez, a série placa relé da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-rele-ac-24-canais-ptrilho-din-incluica-5015
Se desejar comparar modelos ou receber auxílio no dimensionamento do sistema, acesse nossos recursos técnicos e solicite cotação personalizada. Para documentação complementar e artigos sobre IIoT e integração, veja também: https://blog.lri.com.br/iiot-e-integracao e https://blog.lri.com.br/monitoramento-remoto. Para aplicações em aquisição de dados e automação, visite nossa página de produtos: https://www.lri.com.br/aquisicao-de-dados
Incentivamos você a comentar abaixo com dúvidas técnicas ou casos de aplicação específicos — nossa equipe técnica e os engenheiros da ICP DAS respondem perguntas especializadas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras, aplicações emergentes e resumo estratégico para placa relé AC 24 canais (trilho DIN)
Tendências futuras apontam para maior integração entre módulos I/O e funcionalidades de edge computing, com pré-processamento de eventos e envio otimizado de telemetria para plataformas de analytics. A convergência IIoT exigirá interfaces mais seguras e interoperáveis (OPC UA, MQTT com TLS) e monitoramento de condição por ciclo de vida do relé.
Aplicações emergentes incluem microgrids industriais, controle de cargas distribuídas em fábricas inteligentes e integração com sistemas de manutenção preditiva. A placa relé 24 canais continua relevante quando combinada com gateways e PLCs que providenciem inteligência local e segurança. Estratégia recomendada: especificar com margem para cargas futuras e prever monitoramento para manutenção.
Resumo estratégico: escolha modelos com documentação completa, certificações adequadas e suporte técnico local; dimensione fontes e proteções considerando correntes de inrush; implemente segregação de rede e práticas de segurança cibernética. Entre em contato conosco para avaliação de projeto e fornecimento.
