Introdução
A Placa Relé de Estado Sólido AC 12 Canais é um módulo de saída pensado para controle de cargas AC em painéis de automação, integrando-se a sistemas SCADA e arquiteturas IIoT via protocolos como Modbus, OPC UA e MQTT. Neste artigo técnico abordo a arquitetura, especificações, normas aplicáveis (ex.: IEC/EN 62368-1) e recomendações práticas para aplicações industriais, utilities e Indústria 4.0. Vamos também discutir métricas como MTBF, aspectos de PFC na fonte de alimentação do sistema e práticas de proteção para garantir confiabilidade operacional.
O objetivo é oferecer um guia de seleção, instalação e comissionamento que engenheiros de automação, integradores e compradores técnicos possam usar como referência. Em todas as seções usarei termos padronizados e tabelas compactas para facilitar a comparação e a decisão técnica. Ao final há CTAs para especificações e aquisição, e links para artigos complementares no blog técnico da LRI/ICP.
Incentivo você a comentar dúvidas técnicas e casos de aplicação ao final do texto — a interação enriquece o conteúdo técnico e ajuda a ajustar recomendações para cenários reais de campo.
Introdução ao Placa Relé de Estado Sólido AC 12 Canais — O que é e por que importa
A Placa Relé de Estado Sólido (SSR) AC 12 Canais é um módulo eletrônico que usa semicondutores para comutar cargas AC sem partes móveis. Ao contrário de relés eletromecânicos, os SSRs eliminam arco elétrico, aumentando a vida útil e reduzindo manutenção em aplicações de aquecimento, motores faseados e cargas resistivas. Esse comportamento é crítico em processos contínuos onde MTBF e disponibilidade são métricas-chaves.
A importância em automação industrial deriva da capacidade de integrar muitos canais de saída com isolamento elétrico entre lógica de controle e cargas, atendendo requisitos de segurança e desempenho. Em painéis compactos de máquinas e controladores remotos (RTUs), uma placa de 12 canais otimiza espaço físico e cabeamento, reduzindo pontos de falha. A escolha de SSRs com controle por tensão DC compatível com PLCs industriais é determinante.
Normas e certificações aplicáveis (por exemplo, IEC/EN 62368-1 para segurança de equipamentos eletrônicos e requisitos de isolamento) devem ser consideradas na especificação para garantir conformidade em ambientes regulados. Recomenda-se sempre verificar o datasheet para certificações adicionais como CE, UL ou compatibilidade EMC conforme o ambiente de instalação.

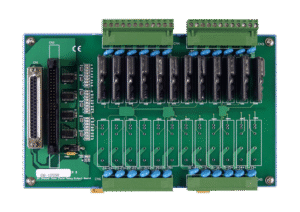

Visão geral do produto e finalidade técnica
A placa típica integra 12 saídas SSR AC, cada uma com driver de entrada isolado e proteção contra sobretemperatura. A arquitetura inclui isolamento optoacoplado entre sinais de controle (3–32 VDC) e as saídas AC, além de dissipadores térmicos e indicadores LED por canal para diagnóstico rápido. A placa pode ser projetada com acionamento por zero-cross para reduzir interferência em cargas resistivas.
O princípio de funcionamento baseia-se em componentes semicondutores (TRIACs ou FETs para AC) que permitem comutação sem deslocamento mecânico; a comutação pode ser por cruzamento de zero para minimizar ruído ou por acionamento instantâneo quando necessário. Isso determina o comportamento frente a cargas indutivas e resistivas e influi em requisitos de supressão (snubbers) e proteção.
Cenários típicos incluem controle de aquecedores em processos térmicos, acionamento de válvulas motorizadas via alimentações AC, e substituição de relés em painéis para reduzir manutenção. A integração com PLC/RTU e sistemas SCADA facilita automação e registro de eventos para análise de performance.
Componentes-chave e siglas (SSR, AC, canais, isolamento)
SSR (Solid State Relay): relé de estado sólido, comutador eletrônico sem partes móveis, reduz arco e desgaste mecânico. Importante distinguir SSR de driver de potência: SSR realiza a comutação AC enquanto drivers podem apenas amplificar sinal de controle.
AC: corrente alternada, tensão de alimentação de carga típica 110/230/400 VAC dependendo da aplicação. A compatibilidade com tensões de rede e picos transientes deve ser verificada.
Canais: número de saídas independentes — neste caso, 12 canais — que define simultaneidade de controle e necessidade de dissipação térmica agregada.
Isolamento: tensão de isolamento entre entrada e saída (ex.: 2500–4000 Vrms) é crítica para segurança conforme IEC e para evitar fuga de corrente entre lógica e carga.
Outros termos importantes: MTBF (Mean Time Between Failures) para confiabilidade, PFC (Power Factor Correction) quando a placa convive com fontes que alimentam cargas reativas, e EMI/EMC para compatibilidade eletromagnética em painéis industriais.
Principais aplicações e setores atendidos pelo Placa Relé de Estado Sólido AC 12 Canais
A placa atende aplicações de automação em processos contínuos, linhas de produção, HVAC industrial, e painéis de aquecimento por zonas. Em utilities e saneamento, permite controle remoto de aquecedores, bombas e resistências elétricas com alta disponibilidade. Na indústria alimentícia e farmacêutica, a ausência de arco e a precisão de controle térmico ajudam na conformidade de processos.
No setor de energia e distribuição, placas SSR podem atuar em sistemas de bancada e ensaios, além de controlar bancos de aquecimento ou cargas de simulação. Em OEMs, a integração de 12 canais reduz custos e facilita modularidade, ajudando no design compacto de máquinas. Para IIoT, a digitalização do estado de cada canal melhora telemetria e rotina de manutenção preditiva.
Em resumo, setores beneficiados incluem manufatura, energia, alimentos & bebidas, farmacêutica, saneamento e OEMs de máquinas. Para exemplos práticos de integração e proteções em painéis veja também nossos artigos no blog: https://blog.lri.com.br/iiot-na-industria-4-0 e https://blog.lri.com.br/protecoes-em-painel-industrial.
Aplicações por setor (Manufatura, Energia, Alimentícia, Saneamento)
Manufatura: controle de aquecimento por zona em linhas de revestimento ou secagem; a precisão térmica reduz retrabalho. A placa permite multiplexação de saídas e integração direta com lógica PLC.
Energia: simulação de cargas e controle de resistências em testes; SSRs tronam-se essenciais em bancadas de testes onde comutação rápida e repetitiva é necessária. A robustez aumenta MTBF de equipamentos de ensaio.
Alimentícia e Saneamento: controle de processos térmicos, pasteurização e estufas, em que eliminação de arco e baixa emissão de EMI garantem conformidade sanitária e de segurança.
Em cada setor, a seleção técnica deve considerar tipo de carga (resistiva vs indutiva), necessidade de supressão de picos e tempo de comutação. Para aplicações que exigem essa robustez, a série Placa Relé de Estado Sólido AC 12 Canais da ICP DAS é a solução ideal. Confira as especificações e possibilidade de integração: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-12-canais-inclui-ca-3710.
Especificações técnicas detalhadas (tabela recomendada)
A tabela a seguir apresenta parâmetros típicos para uma placa SSR AC 12 canais. Valores são representativos; sempre consulte o datasheet do modelo para seleção final e conformidade normativa.
| Item | Valor/Intervalo | Unidade | Observação |
|---|---|---|---|
| Número de canais | 12 | canais | Saídas independentes |
| Tensão de carga suportada | 24–280 | VAC | típico 240 VAC nominal |
| Corrente por canal | 2 | A RMS | ver opções de 1–8 A conforme modelo |
| Tensão de isolamento | 2500–4000 | Vrms | entrada-saída |
| Tempo de comutação | < 10 | ms | zero-cross typical |
| Consumo de sinal de controle | 4–20 | mA | 3–32 VDC input range |
| MTBF | >100,000 | horas | cálculo conforme MIL-HDBK-217F (exemplo) |
| Temperatura operação | -25 a 70 | °C | variar por faixa de potência |
| Dimensões (approx.) | 120 x 90 x 25 | mm | placa PCB com conectores |
| Certificações | CE, RoHS | – | EMC conforme EN 55011/32 |
Considere este quadro como referência de comparação; para valores exatos e variações (por exemplo versões com corrente nominal superior) consulte o datasheet oficial e solicite suporte técnico.
Tabela de especificações sugerida
Formato recomendado: colunas Item / Valor / Unidade / Observação (como acima). Inclua sempre informações de máxima tensão, corrente contínua/AC equivalente, dissipação térmica por canal, e limites de duty-cycle. Indique também nível de proteção IP se houver encapsulamento e certificações EMC/segurança.
Ao comparar modelos, verifique:
- Corrente de pico permissível (surge)
- Tipo de comutação: zero-cross vs random turn-on
- Vida térmica e necessidade de heat-sinking
- Compatibilidade com loads indutivos e necessidade de snubber
Características elétricas e limites de operação
Defina claramente tensões máximas e mínimas de operação: tensão da rede, tensão de isolamento, e pico transiente esperado. Em cargas indutivas, o SSR pode exigir snubber RC ou varistor para amortecer picos que danificam TRIACs. Dimensione fusíveis rápido ou dispositivos de proteção por canal para evitar overstress.
Especifique tipo de carga suportada: resistiva (aquecimento), indutiva (motores com comutação direta) ou capacitivas; cada tipo demanda medidas distintas de proteção e configuração de SSR (por exemplo, versão random turn-on para controle de fase). Indique a necessidade de PFC na fonte quando cargas reativas em grande escala afetam fator de potência do conjunto.
Recomenda-se testar a placa com cargas representativas antes de integrar em linhas críticas, medindo correntes de surto e aquecimento em funcionamento contínuo para validar MTBF estimado.
Características mecânicas, ambientais e certificações
Informe temperatura de operação e armazenamento, resistência a vibração (ex.: 5–25 Hz conforme IEC 60068), e grau de proteção (IP20 para placas em painéis; IP65 se encapsulada). Montagem em trilho DIN ou parafuso deve ser indicada. A ventilação e espaço para dissipação térmica são essenciais em 12 canais ativos simultâneos.
Certificações como CE, RoHS, e conformidade EMC (EN 61000 series) são relevantes para instalação em ambientes industriais. Para aplicações médicas, normas como IEC 60601-1 podem influenciar escolha de isolamento e layout, embora SSRs industriais geralmente não sejam certificados para uso médico sem especificação.
Documente também conexões físicas (tipo de borne, torque recomendado) e indicação de LEDs por canal para diagnóstico visual — isso facilita manutenção e troubleshooting.
Importância, benefícios e diferenciais técnicos do produto
A adoção de SSRs em placas multicanais reduz custos de manutenção por eliminar contatos móveis sujeitos a desgaste e arco. Isso aumenta o MTBF e diminui paradas não programadas em linhas de produção contínua. A resposta de comutação é previsível e silenciosa, melhorando o ambiente de operação.
Benefícios técnicos incluem isolamento entre lógica e carga, possibilidade de multiplexação de canais em espaço reduzido e integração com sistemas digitais para monitoramento. Em termos de eficiência, a redução de ruído elétrico e a possibilidade de comutação em zero-crossagem protegem cargas sensíveis e reduzem interferência em sensores próximos.
Diferenciais de fabricantes como a ICP DAS incluem robustez construtiva, documentação técnica clara e suporte para integração com protocolos industriais, reduzindo tempo de comissionamento e risco de retrabalho no projeto do painel.
Benefícios operacionais e de manutenção
Ganho de disponibilidade e redução de paradas para troca de relés, com economia direta em custos de manutenção. A eliminação de arco reduz contaminação e riscos de incêndio em áreas com poeira ou atmosferas sensíveis. LEDs e diagnósticos incorporados aceleram identificação de falhas.
Menor necessidade de ajustes mecânicos e alinhamentos, além de vida útil linearmente previsível (baseada em temperatura e corrente média). Isso facilita manutenção preditiva quando ligado a plataformas IIoT. Integração com SCADA permite alarmes e logs para análise de tendência.
A redução de ruído e interferência eletromagnética comuta em ambientes onde medição precisa é necessária, ao passo que a modularidade reduz custo total de propriedade (TCO).
Diferenciais da ICP DAS nesta linha de placas
A ICP DAS oferece documentação detalhada, opções de firmware/integração e suporte a protocolos industriais padrão, facilitando integração com sistemas Modbus/OPC UA/MQTT. A amplitude de variantes (correntes, tipo de comutação) e acessórios (módulos de supressão, adaptadores de montagem) permite customização.
Serviços de suporte técnico e testes pré-integração reduzem risco em projetos complexos de OEM e utilities. Adicionalmente, opções de certificação e conformidade com normas internacionais aumentam segurança na especificação.
Para aplicações complementares e soluções de I/O veja: https://blog.lri.com.br/solucoes-de-io-modbus.
Guia prático de instalação e uso do Placa Relé de Estado Sólido AC 12 Canais
A instalação inicia com verificação de inventário e integridade física, ferramentas isoladas e equipamentos de proteção. Confirme ranges de tensão e tipo de carga, e tenha à mão fusíveis e dispositivos de proteção como varistores e snubbers. Leia o datasheet completo e registre versões de firmware/hardware.
Na fiação, use condutores dimensionados à corrente por canal e mantenha cabeamento de potência separado do cabeamento de sinal para reduzir EMI. Configure aterramento conforme normas do painel e mantenha a placa em trilho DIN ou posição especificada para dissipação térmica. Consulte torque dos bornes no manual.
Para validação inicial, realize testes de comutação com cargas simuladas e meça dissipação térmica por canal. Verifique leds de status e comunicações com PLC/SCADA antes de submeter a cargas reais. Documente os resultados e crie um plano de manutenção preventiva.
Preparação e verificação pré-instalação
Checklist: inspeção visual, continuidade de terra, medição de isolamento, ferramentas de teste calibradas e EPI. Verifique também versões de firmware e compatibilidade com PLC/RTU. Mapear canais no diagrama de controle reduz erros de fiação.
Confirme ambiente (temperatura, umidade) e plano de ventilação. Planeje janelas de manutenção e redundâncias se necessário. Se usar SSRs com dissipador comum, avalie a carga térmica agregada.
Tenha à disposição documentação técnica da ICP DAS e contatos de suporte. Realize um teste inicial com cargas equivalentes para validar thermals e comportamento dinâmico.
Montagem física e orientações de aterramento
Monte em trilho DIN com espaço mínimo para ventilação frontal/ traseira e sem obstrução de fluxo de ar. Evite montagem próxima a fontes de calor ou linhas de alta corrente que gerem EMI. Use fixadores e espaçamento recomendados para evitar tensão mecânica.
Aterramento deve ser feito em ponto único do painel quando possível, seguindo práticas de separação de sinais e potência. Garanta continuação do condutor de proteção até a fonte e verifique resistência de terra. Isolamento operação-segurança deve atender IEC aplicáveis.
Etiquete conexões e canais para facilitar manutenção. Se a placa for instalada em gabinete com IP elevado, verifique se os conectores e bornes são compatíveis com grau de proteção.
Diagrama de fiação, exemplos de conexão e proteção
Para carga resistiva em 240 VAC: linha AC → SSR output → carga → neutro; fusível na linha antes do SSR. Para cargas indutivas: incluir RC snubber ou MOV em paralelo com a carga e fusível/limitador de corrente. Recomende o uso de dispositivos de proteção com capacidade de interrupção adequada.
Use proteções por canal (fusíveis) e proteção de sobrecorrente no barramento quando vários canais operarem simultaneamente. Para controle, PLC output DC → resistor/optocoupler se necessário → SSR input; garanta sinal match (3–32 VDC).
Incluo um esboço simplificado de fiação e posso gerar um diagrama para inclusão no seu painel mediante solicitação.
Testes de comissionamento e validação funcional
Execute testes de isolamento, teste de continuidade, e comissionamento sequencial dos canais com carga simulada. Meça corrente de carga, variação térmica e integridade dos LEDs de status. Registre logs de comutação para análise de latência e jitter.
Teste integração SCADA: leitura de estado, execução de comandos e tratamento de alarms. Valide tempos de resposta e QoS em rede. Simule falhas (ex.: perda de alimentação) e verifique comportamento previsto.
Após validação, documente procedimentos operacionais e plano de manutenção preventiva com periodicidade de inspeção, limpeza e eventual revalidação térmica.
Integração com sistemas SCADA e plataformas IIoT (Modbus, OPC UA, MQTT)
A placa SSR integra-se a arquiteturas SCADA via PLC/RTU que expõe canais como tags; protocolos comuns incluem Modbus TCP/RTU, OPC UA para interoperabilidade semântica e MQTT para telemetria IIoT. Escolher o caminho de integração depende da arquitetura: RTU local com Modbus para latência baixa ou gateway OPC UA/MQTT para IIoT e analytics.
Para projetos industriais, recomenda-se encapsular a lógica de segurança no PLC e usar a placa apenas como elemento executador. Exporte estados e alarmes por tags configuradas (status ON/OFF, corrente medida se disponível, temperatura de dissipador) para SCADA. Em overlay IIoT, use MQTT para telemetria em nuvem e OPC UA para sinóticos e históricos.
Considere aspectos de segurança: segmentação de rede, VPN para acessos remotos, firewalls industriais e políticas de autenticação para evitar comandos não autorizados. Latência e jitter devem ser avaliados para aplicações síncronas críticas.
Protocolos suportados e exemplos de arquitetura (Modbus, OPC UA, MQTT)
Arquitetura típica: Placa SSR conectada a PLC/RTU via sinais digitais; PLC comunica com SCADA usando Modbus TCP/RTU. Para IIoT, um gateway pode traduzir tags para OPC UA ou publicar tópicos MQTT para plataformas analíticas.
Exemplo 1: PLC local controla 12 canais SSR, SCADA monitora via Modbus TCP. Exemplo 2: RTU com conversor publish/subscribe envia Telemetria em MQTT para plataforma cloud.
Ao projetar, garanta que a topologia atenda latência e requisitos de disponibilidade. Use QoS no MQTT para garantir entrega e retenção de mensagens quando necessário.
Fluxo de dados, tags e configurações para SCADA
Defina tags por canal: comando (setpoint), status (feedback), alarme (sobrecorrente/temperatura), e telemetria (corrente/duty). Padronize nomes e endereços Modbus para facilitar escalabilidade. Registre eventos e timestamps para auditoria.
Implemente limites e deadbands para evitar comutações rápidas que sobrecarreguem a placa. Use historização para análise de consumo e manutenção preditiva. Integre alarmes com categorias e níveis para resposta operacional.
Valide o mapeamento de tags em simulação antes de entrar em produção. Documente tabelas de registo e conversões de unidades.
Exemplos práticos de uso e estudos de caso
Caso A — Controle de aquecimento industrial com 12 canais: projeto para forno de secagem dividido em 12 zonas. Cada saída controla uma resistência; a comutação por SSR zero-cross reduz picos e melhora uniformidade térmica. Resultado: redução de variabilidade de temperatura em 30% e menor manutenção de elementos de aquecimento.
Caso B — Automação de linhas de produção: sincronização de cargas de aquecimento e acoplamento com sensores de presença para reduzir desperdício de energia. Arquitetura integrada com PLC e SCADA, uso de lógica de interlocks e monitoramento de corrente por canal. Resultado: aumento de throughput e menor índice de falhas mecânicas.
Em ambos os casos, a instrumentação via IIoT permitiu acumular dados e aplicar manutenção preditiva, reduzindo tempo médio de reparo (MTTR) e aumentando MTBF operacional.
Comparações técnicas e erros comuns ao usar Placa Relé de Estado Sólido AC 12 Canais
Ao comparar com relés eletromecânicos, SSRs apresentam maior vida útil, comutação sem arco e silêncio operacional. Contudo, apresentam queda de tensão interna e dissipação térmica que exige análise térmica. Em comparação entre modelos ICP DAS, avalie corrente por canal, tipo de comutação (zero-cross vs random), isolamento e suporte técnico.
Erros comuns incluem subdimensionamento da corrente de pico, falta de snubber para cargas indutivas, aterramento inadequado e ausência de proteção por canal. Outro erro frequente é esquecer a dissipação térmica agregada quando muitos canais operam simultaneamente.
Checklist pós-correção: verificação de correntes em operação real, medição de temperatura em dissipadores, validação de alarmes via SCADA e teste de redundância de proteção.
Comparativo objetivo com produtos ICP DAS similares
Tabela comparativa típica incluirá: canais (12 vs 8 vs 16), corrente nominal (2 A / 4 A / 8 A), tipo de saída (SSR AC), isolamento (2500/4000 Vrms), e finalidade (aquecimento, motores, sinalização). Escolha depende do duty-cycle e exigências de surto.
Analise Custo/Benefício: modelos com maior corrente nominal podem dispensar módulos adicionais e reduzir complexidade de painel, mas apresentam custo inicial maior.
Erros comuns de instalação e ajustes corretivos
Listagem de erros: fiação de potência junto a cabos de sinal (causa EMI), ausência de fusíveis por canal, uso de SSRs inadequados para cargas capacitivas, e isolamento de terra não verificado. Correção passo a passo: rerotear cabos, instalar snubbers/MOVs, dimensionar fusíveis e validar terra.
Checklist de validação pós-correção
- Medir correntes de operação por canal
- Verificar temperaturas em regime
- Testar lógica de interlocks
- Validar telemetria e alarmes no SCADA
Manutenção, diagnóstico e resolução de problemas
Sinais de falha comuns: um canal não comuta (LED apagado), aumento de temperatura do dissipador, leituras de corrente inconsistente. Medidas imediatas: isolar carga, medir continuidade, e inspecionar bornes e conexões. Use ferramentas de diagnóstico como analisadores de rede e multímetros.
Atualizações de firmware e documentação técnica devem ser coordenadas com suporte ICP DAS. Mantenha versão de firmware e registre alterações no plano de manutenção. Para problemas de compatibilidade de protocolo, use logs de comunicação e sniffers Modbus/MQTT.
A ICP DAS fornece documentação técnica e suporte para atualizações e resolução de problemas; para dúvidas de implementação, consulte o blog técnico e o suporte da LRI. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão e chamada para ação — solicite mais informações sobre Placa Relé de Estado Sólido AC 12 Canais
Em resumo, a Placa Relé de Estado Sólido AC 12 Canais é uma solução madura para controle de cargas AC em ambientes industriais, com benefícios claros em MTBF, manutenção e integração IIoT. A escolha técnica deve considerar tipo de carga, dissipação térmica, isolamento e estratégia de proteção.
Para aplicações que exigem essa robustez, a série Placa Relé de Estado Sólido AC 12 Canais da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-12-canais-inclui-ca-3710.
Se preferir explorar produtos e variantes com documentação técnica estendida, veja também nossa página de produtos: https://blog.lri.com.br/produtos/placa-rele-estado-solido-ac-12-canais. Comente abaixo suas dúvidas específicas de aplicação ou solicite um diagrama de fiação personalizado — responderemos com orientações técnicas detalhadas.
Olhando para o futuro: tendências, aplicações específicas e resumo estratégico
Tendências incluem maior integração edge computing, com gateways embarcados executando pré-processamento de dados dos canais SSR e análise preditiva em tempo real. A convergência OPC UA + MQTT permite interoperabilidade com nuvem e sistemas on-premises, facilitando manutenção preditiva.
Aplicações emergentes: controle térmico com feedback por RTD integrados, e uso de SSRs em microgrids para simulação de cargas e balanceamento dinâmico. Espera-se também evolução em certificações relacionadas a segurança funcional e cibersegurança industrial.
Estratégia recomendada: dimensionar a placa para pior caso térmico, integrar com SCADA/IIoT para monitoramento, e planejar manutenção preditiva baseada em dados. Para personalização e detalhamento técnico, solicite suporte técnico com dados do seu projeto.
Incentivo você a comentar com perguntas técnicas, descrever seu caso de uso ou solicitar um diagrama de fiação — vamos responder com orientações práticas.
