Placa Relé Estado Sólido Tipo AC-24 Inclui CA-5015

Introdução

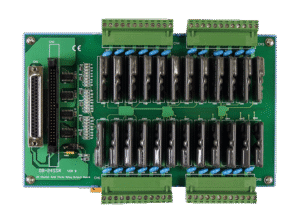

A placa relé estado sólido tipo AC-24 / CA-5015 da ICP DAS é um módulo de comutação AC de alto desempenho projetado para controle industrial em aplicações de automação, painéis elétricos e IIoT. Neste artigo abordo o conceito de relé estado sólido (SSR), suas funcionalidades básicas — como comutação sem contato mecânico, isolamento galvânico e baixa emissão de ruído — e por que modelos como o AC-24 / CA-5015 fazem diferença em projetos que exigem robustez e alta confiabilidade. Palavras-chave como relé estado sólido, AC-24, CA-5015, Modbus, IIoT e SCADA aparecem já nesta introdução para contextualizar o conteúdo técnico e a intenção de busca.

Um SSR difere de um relé eletromecânico por utilizar semicondutores (triacs, SCRs ou SSRs baseados em optotriacs) para controlar cargas AC, resultando em tempo de comutação menor, ausência de arco elétrico e maior vida útil mecânica. Para engenheiros de automação e integradores, isso significa menos manutenção, melhor compatibilidade com ciclos de comutação rápidos e integração facilitada com controladores lógicos programáveis (CLP/PLC) e RTUs. Conceitos técnicos relevantes, como MTBF, corrente de carga RMS, tensão de isolação, e requisitos de fator de potência (PFC) na fonte de alimentação devem ser considerados ao especificar o SSR.

Além das vantagens de operação, a seleção e aplicação correta exigem atenção a normas e certificações aplicáveis (por exemplo, IEC/EN 62368-1 para segurança elétrica em equipamentos eletrônicos e requisitos de compatibilidade eletromagnética conforme IEC 61000). Em setores críticos — utilities, energia e OEMs — a conformidade com padrões e a validação de sinais de falha (leakage, short-circuit) são determinantes para aceitação do componente em projetos industriais.

Principais aplicações e setores atendidos por placa relé estado sólido tipo AC-24 / CA-5015

A placa relé estado sólido AC-24 / CA-5015 é indicada em automação industrial para comutação de cargas AC resistivas e algumas indutivas de baixa a média potência, sendo comum em painéis de comando, máquinas OEM e linhas de produção. Aplicações típicas incluem controle de aquecedores, resistências de selagem, elementos de aquecimento por resistência, além de cargas que exigem ciclos frequentes de comutação sem desgaste mecânico. Em HVAC, a substituição de relés eletromecânicos por SSR reduz ruído e manutenção.

No setor de utilities e geração de energia, o SSR é usado em sistemas auxiliares, controle de aquecimento de cabos e em painéis de subestação onde baixa emissão de interferência e alta confiabilidade são cruciais. Em ambientes IIoT e Indústria 4.0, a integração do CA-5015 com CLPs e gateways Modbus/MQTT permite monitoramento remoto do estado de comutação, contagem de ciclos e implementação de estratégias de manutenção preditiva.

Também é bastante útil em cenários sensíveis à EMI/EMC, em laboratórios e aplicações médicas não críticas (observando as normas aplicáveis), graças ao isolamento galvânico e à ausência de arcos. Projetos OEM que priorizam miniaturização e durabilidade se beneficiam do perfil compacto e da vida útil estendida dos SSRs frente aos relés tradicionais.

Especificações técnicas — Consulte a tabela completa de parâmetros placa relé estado sólido AC-24 / CA-5015

Abaixo apresento a tabela com os parâmetros elétricos, mecânicos e ambientais essenciais para avaliação técnica do SSR. Esses valores são utilizados nas especificações do painel e na análise de proteção (fusíveis, disjuntores e supressores). Para decisões de projeto, considere sempre a corrente RMS, leakage current, e a dissipação térmica do dispositivo.

Tabela de especificações técnicas (formato sugerido)

Sempre confirme os dados diretamente na ficha técnica do produto para projetos críticos.

Detalhes elétricos e limites operacionais

O SSR AC-24 / CA-5015 costuma estar disponível em versões zero-cross e random/fire-on-edge. Modelos zero-cross só comutam quando a tensão da linha cruza zero, reduzindo interferência e corrente de inrush, recomendado para cargas resistivas. Para cargas indutivas ou com necessidade de sincronismo imediato, a versão random fornece acionamento imediato, porém com maior cuidado com EMI e supressão de picos.

Limites operacionais incluem a sobretensão transitória e a capacidade de suportar correntes de surto. Recomenda-se proteção adicional com fusíveis rápidos, varistores (MOVs) e, para cargas indutivas, snubbers RC. Especificar a corrente de curto-circuito incidente (Icc) e o tempo de abertura do dispositivo de proteção é essencial para garantir que o SSR não seja submetido a condições além de sua especificação.

A dissipação térmica e o derating em temperaturas elevadas devem ser considerados: à medida que a temperatura ambiente sobe, a corrente permissível do SSR pode diminuir (ver curvas de derating na folha de dados). Dimensione dissipadores, space de montagem e ventilação para manter a junction temperature dentro dos limites indicados.

Condições ambientais e mecânicas

Condutores ambientais comuns: temperatura de operação típica de -20 a +70 °C, com armazenamento de -40 a +85 °C. Humidade relativa admissível geralmente até 95% sem condensação, mas verifique especificação para ambientes com corrosão ou exposição química. Vibração e choque seguem normas industriais (ex.: IEC 60068) e devem ser consideradas em aplicações móveis ou sujeitas a vibrações.

Dimensionalmente, a placa costuma ter perfil compatível com montagem em trilho DIN ou painel, com opções de fixação por parafuso. O correto layout no painel influencia na dissipação de calor e facilita manutenção. Para ambientes com IP restrito, selecione modelos com encapsulamento proteção ou instale em caixas apropriadas.

Em instalações externas ou potencialmente corrosivas, recomenda-se proteção adicional e escolha de conectores/terminais com revestimento adequado. Verifique certificados de resistência a corrosão e tratamento superficial quando a aplicação demandar.

Analise: Importância, benefícios e diferenciais do placa relé estado sólido tipo AC-24 / CA-5015

O principal benefício de um SSR como o CA-5015 é a vida útil estendida devido à ausência de partes móveis, reduzindo custo total de propriedade (TCO) em aplicações com alto número de ciclos. Para operações críticas, isso significa menos paradas não planejadas e menor custo de manutenção. Em termos elétricos, a comutação sem arco contribui para melhor compatibilidade eletromagnética (EMC).

Outro diferencial é o isolamento galvânico entre entrada de comando e saída de carga, fundamental para proteção de circuitos de controle e segurança do operador. Além disso, a comutação silenciosa e a baixa geração de interferência tornam o SSR preferível em ambientes sensíveis (laboratórios, salas de controle). O CA-5015 se destaca quando usado com arquiteturas IIoT que exigem confiabilidade e métricas de operação (ciclos, falhas).

Comparado com relés eletromecânicos, os SSRs têm tempos de comutação mais previsíveis, menores taxas de falha mecânica e menor necessidade de redundância em muitos casos. Entretanto, SSRs exigem atenção ao dimensionamento térmico e ao comportamento em curto-circuito, razão pela qual a análise de benefícios deve incluir proteção e arquitetura de segurança corretamente projetadas.

Guia prático — Como instalar, configurar e usar a placa relé estado sólido (passo a passo)

A instalação inicia-se com verificação dos requisitos de alimentação e sinal: confirme tensão de entrada de comando, corrente e tensão da carga e a necessidade de montagem em trilho DIN ou painel. Desligue todas as alimentações antes de conectar e use EPIs conforme a norma NR-10. Garanta raccords adequados e torque correto em bornes para evitar aquecimento por mau contato.

Ao montar, mantenha espaço lateral para ventilação e, se necessário, instale dissipador ou ventilação forçada. Utilize cabeamento com bitola adequada ao corrente RMS e assegure conexões firmes. Para integração ao CLP/RTU, conecte sinais de comando digitais conforme especificado; se houver feedback necessário, monitore corrente de fuga ou instale sensores de corrente externos.

Testes de comissionamento são fundamentais: faça testes sem carga para verificar sinais de comando e LED indicadores. Em seguida, teste com carga resistiva gradual aumentando até operação nominal, monitorando temperatura do componente e leituras de corrente. Documente resultados e estabeleça critérios de aceitação (temperatura < limite, corrente estável, sem ruído excessivo).

Prepare-se: Pré-requisitos, segurança e verificação antes da instalação

Antes de iniciar, verifique a documentação técnica e a folha de dados do CA-5015, incluindo curvas de derating, pinout e requisitos de isolamento. Assegure a presença de sistemas de proteção (fusíveis, disjuntores) calculados com margem de segurança. Providencie ferramentas isoladas e EPIs: luvas dielétricas, óculos de proteção e ferramentas com isolamento adequado.

Realize inspeção prévia nos componentes do painel para ausência de umidade, corrosão e conexões soltas. Confirme a compatibilidade de tensão e frequência da rede, e verifique se há necessidades de supressão de ruído (filtros EMI) na entrada de carga. Faça checklist de permissões e bloqueios energéticos (LOTO) antes de manipular o painel.

Documente o procedimento e comunique a equipe de operação sobre janelas de teste. Tenha à mão esquemas elétricos e contatos técnicos do fornecedor. Em instalações críticas, planeje fallback e redundância para garantir continuidade caso o SSR não opere conforme esperado no primeiro comissionamento.

Implemente: Diagrama de conexão e exemplos de fiação

Diagramas típicos incluem: entrada de comando (Vdc) à borne de entrada do SSR, retorno ao terra de referência; saída do SSR em série com a carga AC; e aterramento da carcaça do painel. Para cargas trifásicas, empregue SSRs trifásicos ou SSRs individuais por fase com sincronização do CLP. Garanta que a corrente total por fase não exceda a capacidade do dispositivo.

Para cargas resistivas (ex.: aquecedores), ligue SSR em série com a linha ativa; para cargas indutivas adicione snubber RC ou MOVs e considere versão random para sincronismo se necessário. Use sensores de corrente (CTs) e medição de energia para monitorar consumo e detectar falhas (ex.: correntes de fuga anormais).

Exemplos de fiação:

• Carga resistiva: L1 -> SSR -> Carga -> N.
• Carga com snubber: L1 -> SSR -> Carga -> N ; snubber RC paralelo carga/SSR; MOV entre L1-N.
• Com sensor: L1 -> SSR -> Carga -> N ; CT em série para feedback a CLP/RTU.

Configure e teste: Procedimentos de comissionamento e validação

Valide primeiro a lógica de controle sem energizar a carga: simule o sinal de comando, verifique LEDs e leituras via SCADA. Em seguida, com carga conectada, aplique tensão e acione com monitoramento de corrente e temperatura (termopar ou infravermelho). Compare leituras às especificações de folha de dados para confirmar operação.

Realize testes de falha previstos: corte de alimentação de comando, curto na saída, e re-estabelecimento para garantir que o sistema de proteção responde conforme projetado. Documente tempos de resposta, comportamento após falha e necessidade de reset manual. Estes testes são essenciais para conformidade com normas de segurança operacional.

Estabeleça rotina de aceitação: critérios mínimos incluem operação estável em corrente nominal por período de teste, temperaturas dentro do permitido e ausência de sinais de arco ou ruído excessivo. Armazene logs de testes e configure alarmes em SCADA/IIoT para kondisiões anormais.

Mantenha: Rotina de manutenção preventiva e troubleshooting (erros comuns)

Manutenção preventiva inclui inspeção visual periódica, checagem de torque em terminais, medição de temperatura em operação e verificação de sinais de fadiga em conexões. Registre número de ciclos e compare com MTBF estimado para planejar substituição preventiva. Em ambientes com poeira ou umidade, limpezas programadas são essenciais.

Erros comuns: sobreaquecimento por falta de ventilação, falha por surtos de tensão sem supressão adequada, e leituras de fuga que causam acionamento incorreto. Problemas com cargas indutivas sem snubber podem causar sobrecorrentes e danificar o SSR. Diagnóstico inclui medir corrente de fuga, verificar sinais de comando, e substituir o módulo por teste cruzado.

Para troubleshooting, siga procedimento escalonado: 1) verificar alimentação de comando; 2) medir tensão na saída com SSR desativado; 3) verificar temperatura e ventilação; 4) isolar carga e testar SSR com carga resistiva conhecida. Em caso de falha recorrente, envolver suporte técnico e avaliar a necessidade de redesign com proteção suplementar.

Integre: Conectividade com sistemas SCADA e arquiteturas IIoT (relé estado sólido, AC-24, CA-5015)

A integração com SCADA/IIoT é feita via CLP/RTU que controla o sinal de comando do SSR e coleta sinais de telemetria (CTs, sensores de temperatura). Protocolos típicos em campo incluem Modbus RTU/TCP para dispositivos tradicionais e MQTT para arquiteturas IIoT. Mapear corretamente tags de status de saída, alarme de falha e consumo é essencial para visibilidade operacional.

Boas práticas incluem o uso de gateways para tradução de protocolos e implementação de buffers para evitar perda de dados. Em sistemas críticos, configure redundância de comunicação e armazenagem local (edge) para garantir operação durante perda de conectividade com a nuvem. Assegure que o CLP/RTU exponha status de SSR (on/off), contagem de ciclos e leituras de corrente para diagnóstico remoto.

Para segurança, aplique segmentação de rede, firewall industrial e autenticação. Evite expor controladores diretamente à internet; prefira VPN, TLS e práticas de gestão de chave. Em ambientes IIoT, use certificados e monitoramento de integridade para detectar comandos maliciosos.

Mapeie: Tags, endereçamento e configuração para SCADA/RTU

Defina tags mínimos: SSR_Status (bool), SSR_Current (float), SSR_Temp (float), SSR_Fault (enum), Cycle_Count (int). No Modbus, alocar coils para status binário e registradores para valores analógicos. Documente endereçamento e criação de lógica de alarmes no SCADA para thresholds predefinidos.

Implemente retenção de dados e históricos em servidores de historian para análises preditivas. Configure alarmes de níveis (warning/critical) para eventos como aumento de leakage ou temperatura elevada. Para diagnosticar remotamente, inclua comandos de teste e flags de override em níveis restritos.

Padronize nomenclatura e unitização (A, °C, ciclos) para facilitar análise cross-sistema. Garanta que a equipe de operação saiba interpretar as tags e responda segundo procedimentos operacionais padrão.

Conecte: Boas práticas de arquitetura IIoT e segurança de dados

Adote modelos de rede em camadas: campo (I/O, SSR), controle (CLP/RTU), supervisão (SCADA) e nuvem/analítica. Use proxies/gateways para tradução e isolamento. Proteja endpoints com autenticação forte e atualizações regulares de firmware conforme política de ciclo de vida.

Implemente criptografia em trânsito (TLS) e, onde aplicável, em repouso. Monitore logs e anomalias com SIEM/IDS industriais para detectar tentativas de intrusão. Planeje recovery e backup de configurações e certificados para minimizar tempo de indisponibilidade.

Eduque time operacional sobre engenharia social e práticas seguras. Disponibilize processos de resposta a incidentes e mantenha pen tests periódicos em arquiteturas IIoT críticas.

Automatize: Exemplo de rotina/Script para leitura e comando via protocolo (modelo)

Pseudocódigo Modbus (conceitual):

• Ler coil SSR_Status (address 0x0001)
• Ler registrador SSR_Current (address 0x0100)
• Se SSR_Current > threshold então gerar alarme
• Para ligar SSR: escrever coil SSR_Command = 1
• Registrar timestamp e incrementar Cycle_Count

Pseudocódigo MQTT (conceitual):

• Subscribe topic: plant/line1/SSR/telemetry
• Publish topic: plant/line1/SSR/cmd {"action":"ON"}
• No broker, configurar QoS=1 e persistência para garantir entrega

Automatize logs e dashboards para KPI: tempo de uptime, número de ciclos, consumo energético e eventos de falha. Integração com plataforma de manutenção para gerar ordens baseadas em thresholds.

Demonstre: Exemplos práticos de uso do placa relé estado sólido tipo AC-24 / CA-5015

Caso 1 — Controle de resistência e aquecimento industrial:
Em um forno elétrico com cargas resistivas, o CA-5015 fornece comutação silenciosa e vida útil estendida para gerenciamento de ciclos. Com SSR zero-cross e modulação por tempo (burst fire), reduz-se ripple e melhora-se controle térmico. A economia de manutenção e precisão térmica justificam o investimento.

Caso 2 — Automação predial e controle HVAC:
Em aplicações HVAC, a comutação sem ruído e a redução de interferência tornam o SSR ideal para acionamento de resistências de pré-aquecimento e válvulas acionadas eletronicamente. O CA-5015 permite integração a sistema predial via Modbus e monitoração remota do estado de saída, reduzindo visitas de manutenção.

Caso 3 — Proteção e comutação de painéis de distribuição e máquinas:
Em painéis de distribuição, usar SSRs para cargas auxiliares reduz arco e desgaste em contatos. Para máquinas com ciclos rápidos, o SSR minimiza paradas por falha de relés. Integrado a CLP/SCADA, o SSR contribui para diagnósticos rápidos e isolamento de falhas.

Compare: placa relé estado sólido AC-24 (CA-5015) vs outros produtos ICP DAS — Critérios e decisões

Critérios técnicos decisivos incluem capacidade de corrente RMS, tensão máxima de carga, tempo de comutação (zero-cross vs random), corrente de fuga, isolamento e suporte técnico. O CA-5015 posiciona-se bem em aplicações até 24 A com prioridade em confiabilidade e integração IIoT; para correntes maiores, considere SSRs de maior capacidade ou contactores estáticos trifásicos.

Evite armadilhas como subdimensionamento térmico, ignorar leakage current em circuitos de medição e não prever proteção contra surtos. Produtos diferentes na linha ICP DAS variam em capacidade, forma de encapsulamento e opções de interface (alguns com diagnósticos embutidos), escolha com base no perfil de carga e ambiente.

Decisão prática: opte pelo CA-5015 quando a carga for monofásica até 24 A e for necessária integração com CLP/RTU; escolha alternativas (SSR de maior corrente, contactores eletromecânicos ou soluções híbridas) para cargas muito indutivas, correntes de pico altas ou demandas trifásicas robustas.

Conclusão

A placa relé estado sólido tipo AC-24 / CA-5015 da ICP DAS é uma solução madura para controle AC em automação industrial, HVAC, utilities e aplicações IIoT, oferecendo vida útil elevada, baixa manutenção e integração com protocolos como Modbus. Ao especificar, considere corrente RMS, derating por temperatura, proteção contra surtos e requisitos de EMC. Para aplicações que exigem essa robustez, a série placa relé estado sólido da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite documentação técnica: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-24-inclui-ca-5015.

Se desejar um comparativo com outras opções ICP DAS ou um cálculo de proteção térmica para seu projeto, entre em contato e informe: quantidade, perfil de carga (resistiva/indutiva), ciclo de comutação e ambiente de instalação. Para aprofundar integração IIoT e segurança, veja também artigos técnicos no blog: https://blog.lri.com.br/integracao-iiot e https://blog.lri.com.br/protecao-emc. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo você a comentar suas dúvidas técnicas ou casos práticos nos comentários — respondo perguntas e ajudo a adaptar a solução ao seu projeto.
