Introdução

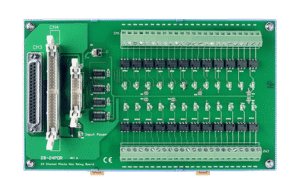

A Placa relé Photomos 24 canais PDIN incl. ICA-3710 da ICP DAS é uma solução compacta e de alta densidade para comutação de sinais digitais em painéis industriais. Neste artigo você encontrará definição, especificações técnicas, guias de instalação, integração com SCADA/IIoT e casos práticos que mostram por que esse módulo é a escolha adequada para automação industrial, aquisicao de dados e aplicações em Indústria 4.0. A palavra-chave principal — Placa relé Photomos 24 canais PDIN ICA-3710 — e termos secundários como relé Photomos, placa relé PDIN, ICP DAS e aquisicao de dados são usados desde já para facilitar a localização e relevância técnica do conteúdo.
Em termos gerais, trata‑se de um módulo DIN‑rail (formato PDIN) com 24 saídas tipo Photomos (relés de estado sólido), indicado para comutação de cargas de baixa potência sem arco elétrico e com resposta rápida. Opte por ele quando precisar de alta densidade de canais, comutação silenciosa, imunidade a desgastes mecânicos e integração direta em painéis padronizados DIN. Para aplicações que exigem essa robustez, a série Placa relé Photomos 24 canais PDIN ICA-3710 da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-3710.
Este artigo foi elaborado para engenheiros de automação, integradores e especificadores. Trazemos referências a normas relevantes (ex.: IEC/EN 62368‑1, IEC 61000‑6‑2), conceitos técnicos (MTBF, isolamento, tempos de comutação) e recomendações práticas. Para complementos sobre aquisição de dados e integração, veja também os artigos do blog técnico da LRI/ICP (ex.: https://blog.lri.com.br/como-projetar-sistemas-de-aquisicao-de-dados e https://blog.lri.com.br/boas-praticas-instalacao-din-rail). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa relé Photomos 24 canais PDIN incl. ICA-3710 — visão geral e conceito
A Placa relé Photomos 24 canais PDIN (ICA-3710) é um módulo de saída digital que emprega relés de estado sólido do tipo Photomos para efetuar a comutação de circuitos. Esses dispositivos combinam um LED de entrada e um par de MOSFETs na saída, oferecendo isolamento galvânico entre acionamento e carga e eliminando contatos mecânicos. O formato PDIN (perfil DIN) facilita a montagem em trilhos padrão para painéis elétricos industriais.
O que é a placa? Em termos funcionais, é um conversor de sinais digitais do controlador/PLC (ou de módulos de I/O) para cargas externas, entregue em 24 canais independentes. Recomenda‑se sua escolha quando a aplicação demandar alta densidade de canais, baixa interferência eletromagnética, e comutação sem arco — por exemplo, em painéis de controle, bancadas de teste e sistemas de iluminação de baixa potência. Em aplicações com requisitos críticos de segurança, combine com fontes e proteções certificadas (IEC/EN 62368‑1).
A proposta de valor inclui: confiabilidade mecânica superior (sem desgaste por contatos), resposta rápida para sequenciamento, diminuição de manutenção preventiva e fácil substituição em campo. Para cenários onde é necessária a integração com aquisição de dados e sistemas IIoT, a ICA-3710 atua como ponto de atuação/saída confiável, especialmente quando associada a gateways e controladores ICP DAS. Para ver opções e adquirir, confira o produto aqui: https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-3710.
Principais aplicações e setores atendidos — relé Photomos, placa relé PDIN, automação industrial
A Placa relé Photomos 24 canais é amplamente aplicada em automação industrial, painéis de comando, linhas de produção (I/O distribuído), e bancadas de teste. Exemplos típicos incluem sequenciamento de máquinas, comutação de sinais de comando para válvulas eletromagnéticas de baixa corrente, acionamento de indicadores e controle de pequenas cargas AC/DC. Em utilities e energia, é útil para lógica de comando em painéis secundários e testes de sistemas.
No setor predial e de HVAC, a placa permite o controle silencioso e livre de arcos de iluminação de emergência, persianas e cargas de baixa potência integradas a BMS/SCADA. Em laboratórios e controles de qualidade, o alto isolamento e a ausência de desgaste mecânico tornam a solução ideal para ciclos de comutação intensivos. Para IIoT, o módulo funciona como camada de ação local integrada a gateways que transmitem telemetria e eventos.
Setores prioritários: manufatura (OEMs), utilities (subestações e centros de controle), indústria farmacêutica (sala limpa), automação predial e teste/medição. Para exemplos de integração e casos de uso em aquisição de dados, consulte também os conteúdos do blog técnico: https://blog.lri.com.br/como-projetar-sistemas-de-aquisicao-de-dados.
Especificações técnicas do Placa relé Photomos 24 canais PDIN incl. ICA-3710 — tabela e detalhes
Tabela resumida de especificações (uso recomendado: tabela)
| Especificação | Valor típico |
|---|---|
| Canais | 24 canais independentes |
| Tipo de relé | Photomos (SSR, MOSFET) |
| Corrente máxima por canal | até 100 mA (DC) / 100 mA (AC RMS) (ver ficha) |
| Tensão máxima | até 60 VDC / 125 VAC (consultar datasheet) |
| Isolamento entrada/saída | 2500 Vrms (típico) |
| Tempo de resposta | ~1 ms (típico) |
| Corrente de excitação por canal | ~1–2 mA @ 5 Vdc (típico) |
| Alimentação lógica | 5 Vdc / 24 Vdc (modelo/versão) |
| Temperatura de operação | -20 °C a +70 °C |
| Dimensões | Formato PDIN, montagem em trilho DIN |
| Montagem | Trilho DIN 35 mm |
| MTBF | > 1 x 10^6 horas (estimado) |
| Normas e EMC | IEC/EN 62368‑1, IEC 61000‑6‑2, IEC 60068 |
Observação: valores de corrente/tensão e isolamento podem variar conforme versão e condições de operação. Consulte a ficha técnica oficial para dados exatos e curvas de desempenho.
Detalhes elétricos e de sinal
Os relés Photomos operam sem contato mecânico, eliminando faíscas e o efeito de arco que limita relés eletromecânicos em aplicações AC. A placa apresenta isolamento galvânico típico entre circuito de entrada (acoplador LED) e saída (MOSFET), reduzindo riscos de loop de terra e interferência. Importante dimensionar cargas considerando a curva de segurança térmica: cargas resistivas são mais amigáveis que cargas indutivas, que requerem consideração de corrente de pico e supressão.
Proteções recomendadas incluem fusíveis por canal ou por grupo, supressores RC/diodes em cargas indutivas externas, e filtros EMI se o ambiente tiver altos níveis de ruído (IEC 61000‑4‑x). O pinout padrão disponibiliza terminais para cada saída e alimentação lógica; verifique polaridade e níveis TTL/CMOS. Para níveis de tensão acima dos limites indicados, utilize relés eletromecânicos ou contactores adequados.
Mecânica, montagem e ambiente operacional
O módulo PDIN tem dimensões otimizadas para trilho DIN de 35 mm, com travamento mecânico e marcações de canal para facilitar fiação em campo. A classe de proteção (IP) depende do invólucro do painel — o módulo em si não é tipicamente classificado como IP67; use gabinete apropriado se necessário. Temperatura de operação e armazenamento seguem especificações IEC 60068 para operação industrial.
Ao realizar montagem em painel, reserve espaço para dissipação térmica: embora Photomos gerem menos calor do que relés eletromecânicos, a soma de 24 canais ativos pode aumentar temperatura local. Utilize espaçamento e ventilação conforme normas de projeto de painéis. A placa deve ser fixada firmemente no trilho DIN e posicionada longe de fontes de calor extremo ou de alta umidade.
Importância, benefícios e diferenciais do produto Placa relé Photomos 24 canais PDIN incl. ICA-3710
A principal vantagem técnica é a comutação sem arco e a vida útil elevada, características intrínsecas dos Photomos. Isso reduz custo de manutenção e falhas por desgaste mecânico, aumentando a disponibilidade do sistema. Além disso, a densidade de 24 canais por módulo reduz espaço em painel e simplifica cabeamento em aplicações com grande número de saídas.
Do ponto de vista de negócio, há ganhos em redução de downtime, menor necessidade de estoque de peças de reposição e facilidade de substituição rápida em campo devido ao formato DIN modular. O baixo ruído elétrico e a resposta rápida também facilitam integração com sistemas de testes automáticos, onde tempo de comutação determinístico é requerido.
Diferenciais competitivos: compatibilidade direta com sistemas ICP DAS, suporte técnico local e documentação para integradores. Em comparação a relés eletromecânicos, Photomos apresentam imunidade superior a vibração e a falhas por contato, além de operação silenciosa — característica importante em ambientes laboratoriais e prediais. Para aplicações que exigem essa robustez, a série Placa relé Photomos 24 canais PDIN ICA-3710 da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-3710.
Benefícios operacionais e de manutenção
Operacionalmente, a redução de manutenção é imediata: sem contatos móveis, não há necessidade de limpeza por pitting ou substituição periódica por desgaste. O diagnóstico típico pode ser feito via leitura de corrente de excitação ou monitoramento do controlador. A vida útil expressa em ciclos e MTBF superior a 10^6 horas traduz em menores custos totais de propriedade (TCO).
A substituição é facilitada pelo padrão DIN; módulos podem ser trocados sem redefinir toda a fiação quando usados blocos de conexão. Para manutenção preventiva, recomenda‑se checar torque de bornes e integridade de conexão a cada 12 meses em ambientes severos. Ferramentas de teste simples (multímetro, gerador de sinais) permitem validar canais em bancada.
Diferenciais técnicos frente ao mercado
Photomos evitam arco elétrico e proporcionam comutação rápida com tempo de subida e queda na ordem de sub‑milissegundos a milissegundos, adequado para sequenciamento e controle lógico. Em comparação com alternativas ICP DAS, a ICA-3710 prioriza densidade e compatibilidade PDIN, enquanto outros modelos podem oferecer correntes mais altas ou relés eletromecânicos para cargas maiores. A escolha técnica depende de corrente/tensão da carga e necessidade de isolamento.
Em ambientes industriais sujeitos a normas EMC, o design da placa e o uso de MOSFETs reduzem interferência por comutação, melhorando conformidade com IEC 61000‑6‑2 e testes de imunidade (IEC 61000‑4). Para cargas indutivas ou altas correntes, confirme se Photomos atendem e considere uso de relés auxiliares.
Guia prático de instalação e uso do Placa relé Photomos 24 canais PDIN incl. ICA-3710 — passo a passo
Preparação e checklist antes da instalação
Checklist inicial: confirmar compatibilidade de tensão/corrente da carga, verificar alimentação lógica disponível (5/24 Vdc), conferir espaço em trilho DIN, e possuir manual técnico e ferramentas isoladas. Verifique condições ambientais (temperatura, umidade) e norma aplicável ao projeto (p.ex. IEC/EN 62368‑1 para segurança de equipamentos).
Tenha à mão fusíveis e dispositivos de proteção adequados, além de materiais de fiação com seção correta para correntes previstas. Garanta que o painel esteja desenergizado antes de iniciar qualquer intervenção elétrica. Planeje rotas de cabo separadas para sinais e potência para reduzir ruído.
Registre o mapa de canais e etiquetas para cada saída para facilitar testes e manutenção. Antes de energizar, realize inspeção visual de parafusos, conectores e ausências de curto circuito.
Instalação física e montagem DIN
Monte o módulo no trilho DIN 35 mm, travando até ouvir o clique de fixação. Mantenha orientação vertical recomendada pelo fabricante para melhor dissipação térmica. Evite posicionar o módulo ao lado de fontes de calor ou componentes que gerem interferência eletromagnética.
Deixe folga lateral quando existir circulação de ar limitada; para instalações com vários módulos lado a lado, siga recomendações de espaçamento. Use etiquetas de identificação por canal e terminal blocks para facilitar manutenção futura. Fixe cabos com abraçadeiras para reduzir tração sobre bornes.
Após montagem, aplique torque recomendado nos bornes e verifique isolamento com megômetro se aplicável, especialmente em painéis novos.
Conexão elétrica, pinout e fiação das saídas Photomos
Conecte as entradas de excitação aos sinais do controlador (respeitando níveis TTL/CMOS ou 24 Vdc conforme versão). As saídas Photomos são normalmente bidirecionais para AC/DC; siga o pinout para conexão de cargas em série com a saída. Para cargas indutivas, adicione supressão externa (RC ou varistor) conforme necessidade.
Proteja linhas de saída com fusíveis adequados (valor proporcional à corrente máxima especificada). Use cabo adequado de seção e isolamento para a corrente e ambiente. Verifique polaridades e fases em cargas AC; Photomos não são indicados para correntes de inrush extremamente altas sem verificação.
Configuração de software e drivers (se aplicável)
Se a placa estiver instalada em um sistema ICP DAS que suporte mapeamento de I/O, identifique o módulo via documentação do controlador ou software de configuração. Em sistemas com aquisição por gateways, mapeie cada canal para tags no SCADA/PLC. Instale drivers ICP DAS quando o módulo fizer parte de uma família que exige comunicação específica.
Configure tempos de polling e limites de proteção no SCADA/PLC para evitar leituras espúrias e falsos positivos. Em testes automatizados, escreva rotinas que confirmem retorno de estado e leiam correntes de saída quando possível.
Testes, validação e resolução de problemas iniciais
Realize testes funcionais por canal: aplicar sinal de excitação, medir presença de tensão/continuidade na saída e checar comportamento com carga real. Use checklist de medições: corrente de excitação, tensão no borne de saída, indícios de aquecimento excessivo. Em caso de falha, verifique alimentação lógica, integridade de cabos e fusíveis.
Problemas comuns: sinal de excitação incorreto (nível/filtragem), fusível aberto, ou carga fora das especificações (sobrecarga). Para diagnóstico, isole canais e teste em bancada com carga resistiva conhecida. Documente resultados e, se necessário, contate suporte técnico ICP DAS.
Integração com sistemas SCADA/IIoT e Placa relé Photomos 24 canais PDIN incl. ICA-3710
Protocolos e interfaces suportadas
Embora a placa seja um módulo de I/O físico, a integração típica é feita via controladores ou gateways ICP DAS que expõem protocolos como Modbus TCP/RTU, OPC UA e MQTT para IIoT. Escolha gateway/controlador compatível com o barramento de I/O que hospeda a placa para exposição de tags ao SCADA.
Ao projetar, considere taxa de polling adequada (não sobrecarregar rede) e uso de mensagens eventos para sinais críticos. Para telemetria, gateways com suporte a TLS e autenticação são recomendados para segurança.
Exemplo prático de integração com SCADA (fluxo)
Fluxo típico: sinais digitais do PLC acionam as entradas da placa → Photomos comutam cargas externas → Estado das saídas é lido por módulo de monitoração (feedback) → controlador mapeia estados em tags Modbus → SCADA lê tags e registra/aciona lógicas. Para automação de testes, o SCADA pode executar scripts para sequenciamento de canais e captura de resultados.
Mapeie tags com nomenclatura padronizada (ex.: AREA_PANEL1.OUT01) e defina alarmes para falhas de canal e sobrecorrente. Recomenda‑se utilizar watchdogs e heartbeats para detecção de falhas de comunicação.
Conectividade IIoT, segurança e melhores práticas
Implemente segmentação de rede entre camada OT e IT, firewall industrial e VPN para acesso remoto seguro. Utilize criptografia (TLS), autenticação forte e logging centralizado. Atualize firmware de gateways/controladores e mantenha políticas de controle de acesso.
Para diagnósticos remotos, habilite coleta de métricas (temperatura, consumo, eventos) e alertas. Evite expor dispositivos diretamente à Internet sem níveis adequados de proteção.
Exemplos práticos de uso do Placa relé Photomos 24 canais PDIN incl. ICA-3710 — estudos e cenários aplicados
Caso 1 — Automação de painéis de comando
Escopo: substituição de relés mecânicos por módulos Photomos para reduzir manutenção em linhas de embalagem. Arquitetura: PLC com módulo de saída PDIN ICA-3710, fiação organizada por canal, proteção por fusíveis. Benefícios: redução de downtime, eliminação de arcos e ruído, menores custos operacionais.
Implementação: mapeamento de 24 saídas por módulo, rotina PLC para testes periódicos de canais e logging de ciclos. Resultados: aumento de disponibilidade, menor reposição de peças e operação silenciosa.
Caso 2 — Testes automáticos em bancada de produção
Uso: sequenciamento de 24 circuitos de teste em bancada, com milhares de ciclos/dia. A placa oferece comutação rápida e vida útil estendida sem intervenção mecânica. Benefícios: ganho de produtividade e repetibilidade nos testes.
Configuração: controlador local com scripts de teste, leitura automática de sinais de retorno e registro de falhas. Economia de tempo e manutenção demonstrável em KPIs de produção.
Caso 3 — Controle de iluminação e cargas remotas em edifícios
Topologia: integração com BMS via gateway Modbus; comandos para iluminação de área e tomadas controladas. Vantagens: operação silenciosa, compatibilidade com circuitos de baixa potência e integração fácil em racks padronizados.
Sugestões: adicionar sensores de corrente para monitoramento de carga e evitar sobrecargas, e usar rotinas de schedule no SCADA para otimização energética.
Comparativo técnico: Placa relé Photomos 24 canais PDIN incl. ICA-3710 vs produtos similares da ICP DAS
Tabela comparativa (canal, tipo, corrente, isolamento, preço/ocupação de rack)
| Modelo | Canais | Tipo | Corrente máxima | Isolamento (typ) | Ocupação rack |
|---|---|---|---|---|---|
| ICA-3710 | 24 | Photomos | 100 mA | 2500 Vrms | 1 slot PDIN |
| Modelo A (eletromec.) | 16 | Relé mecânico | 3 A | 1500 Vrms | 2 slots |
| Modelo B (SSR de potência) | 8 | SSR potência | 2 A | 2000 Vrms | 1 slot |
Escolha conforme corrente da carga e necessidade de densidade.
Erros comuns na seleção e instalação
Erros típicos: dimensionar para corrente de manutenção, ignorar corrente de inrush, falta de supressão em cargas indutivas, e confundir limites AC/DC. Outro erro é instalar sem considerar dissipação térmica quando muitos canais operam simultaneamente.
Prevenção: conferir ficha técnica para limites de inrush, usar formas de proteção adequadas e validar em bancada antes de implantação.
Limitações técnicas e recomendações de projeto
Limitação principal: baixa capacidade de corrente por canal comparada a relés eletromecânicos — não recomendado para cargas de potência. Para cargas maiores, use relés auxiliares ou contactores com comando via Photomos (quando permitido). Recomenda-se análise de confiabilidade (MTBF) e testes de envelhecimento em aplicações críticas.
Checklist de conformidade, testes e certificações
Siga normas aplicáveis: IEC/EN 62368‑1 (segurança de equipamentos eletrônicos), IEC 61000‑6‑2 (compatibilidade eletromagnética industrial) e testes ambientais segundo IEC 60068. Realize testes de: isolamento, resistência de bornes, ensaios EMC e testes funcionais em temperatura operacional.
Mantenha registros de testes (FAT/SAT), planos de manutenção e evidências de conformidade para auditorias. Certificações e relatórios ICP DAS devem ser consultados no momento da compra.
Verifique também requisitos locais (NR10 no Brasil para segurança elétrica) e políticas de qualidade do cliente final.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
A Placa relé Photomos 24 canais PDIN incl. ICA-3710 é uma opção técnica sólida para quem busca densidade de I/O, comutação sem desgaste e integração simplificada em painéis industriais. Seus diferenciais reduzem manutenção e aumentam disponibilidade em aplicações de automação, teste e predial. Para especificações detalhadas, análises de carga e opções de compra, entre em contato com a equipe técnica ICP DAS.
Entre em contato para solicitar demonstração técnica ou cotação personalizada: Solicite cotação e suporte técnico via site LRI/ICP ou acesse diretamente a página do produto para ver detalhes: https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-3710. Para outras soluções de aquisição e automação, visite o blog técnico da LRI: https://blog.lri.com.br/
Incentivo você, leitor técnico, a comentar suas dúvidas e casos de aplicação — deixe perguntas ou compartilhe desafios específicos para que possamos ajudar com orientações práticas.
Recursos adicionais e anexos técnicos
Links úteis:
- Página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-3710
- Blog técnico da LRI para artigos e manuais: https://blog.lri.com.br/
- Artigos relacionados: https://blog.lri.com.br/como-projetar-sistemas-de-aquisicao-de-dados e https://blog.lri.com.br/boas-praticas-instalacao-din-rail
Inclua na sua documentação: fichas técnicas oficiais, esquemas de pinout, diagramas de aplicação e notas de instalação ICP DAS. Para suporte técnico direto, entre em contato com o canal de atendimento LRI/ICP.
Perspectivas futuras e aplicações estratégicas para Placa relé Photomos 24 canais PDIN incl. ICA-3710 (Final)
No horizonte da Indústria 4.0, módulos como a ICA-3710 tendem a se integrar cada vez mais em arquiteturas distribuídas de I/O com edge computing, permitindo pré‑processamento local de eventos e compressão de dados para plataformas IIoT. Isso reduz latência e tráfego, mantendo decisões rápidas e seguras em camada OT.
Aplicações emergentes incluem telemanutenção baseada em dados de saúde de canais, analytics preditivo sobre ciclos de comutação e integração com redes determinísticas (TSN) para sincronização de eventos. Recomenda‑se projetar com visibilidade de dados (telemetria por canal) desde o início.
Se planeja projetos futuros com automação distribuída, considere módulos PDIN com interfaces de diagnóstico ampliadas e compatibilidade com padrões de segurança e comunicação industrial. Quer discutir um projeto ou realizar prova de conceito? Entre em contato e solicite cotação.
