Introdução — Visão geral do Placa Relé Potência 24 canais 24V
A Placa Relé Potência 24 canais 24V da ICP DAS é uma solução de comutação de cargas em painéis industriais projetada para integrar controle discreto em aplicações de automação, IIoT e aquisição de dados. Neste artigo você encontrará definição técnica do produto, arquitetura funcional, limites operacionais e orientações para integração com SCADA, segurança e manutenção. A presença das palavras-chave — placa relé 24 canais, relé de potência 24V, ICP DAS — já neste parágrafo garante foco semântico para buscadores e leitores técnicos.
Esta placa destina-se a engenheiros de automação, integradores e compradores técnicos em utilities, manufatura, energia e OEMs que necessitam comutar múltiplas cargas com isolamento adequado entre lógica e potência. Abordaremos normas aplicáveis (por exemplo, IEC/EN 62368-1 para segurança de equipamentos eletrônicos, referências a IEC 61000 para imunidade/EMC e boas práticas de aterramento), conceitos de engenharia como MTBF, capacidade de comutação, e impacto no ROI do projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Este conteúdo combina teoria, checklist prático e exemplos de aplicação real, com tabelas e diagramas simplificados para acelerar decisões de projeto. Para aplicações que exigem essa robustez, a série Placa Relé Potência 24 canais 24V da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico no link do produto.

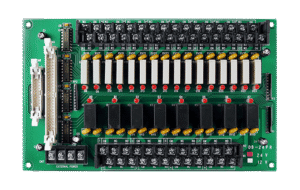

O que é a Placa Relé Potência 24 canais 24V da ICP DAS?
A placa é um módulo com 24 canais de saída por relé eletromecânico (ou híbrido, conforme variante), com acionamento por tensão de 24 VDC na lógica de entrada/coil. Arquiteturalmente, combina uma matriz de relés, drivers de acionamento, supressão de transientes (snubbers/diodes), e conectorização robusta para atuação em painéis DIN. O projeto prioriza isolação entre sinais de controle e contatos, reduzindo risco de interferência em sistemas sensíveis.
Os componentes principais incluem: blocos de relés (cada relé com contatos normalmente abertos/fechados conforme versão), circuito de driver com proteção contra sobrecorrente, bornes de alimentação e saídas, LEDs de indicação por canal, e opções de montagem em trilho DIN. A placa costuma oferecer proteção contra sobretensão e filtragem para mitigar efeitos de bobinas indutivas; isso é crítico em aplicações de contatores e cargas indutivas. O produto integra recursos que facilitam a integração com controladores lógicos programáveis (PLCs) e dispositivos IIoT.
Do ponto de vista funcional, cada canal opera como um contato de potência isolado, permitindo comutar cargas AC ou DC conforme especificação dos relés. A latência de comutação e vida mecânica (ciclos de comutação) variam conforme o relé utilizado; valores típicos são informados no datasheet. Para integração com sistemas de aquisição de dados, a placa pode ser usada em conjunto com módulos de I/O digitais ICP DAS ou gateways Modbus para leitura/controle remotos.
Resumo rápido das capacidades e limites operacionais
Resumo rápido para leitura imediata: 24 canais, acionamento por 24 VDC, capacidade de comutação típica por canal (ex.: 5–10 A dependendo do modelo e carga), isolamento entre bobina e contato e entre canais conforme especificação. Consulte o datasheet para valores exatos de corrente contínua e alternada e limites térmicos. Esses parâmetros definem onde a placa pode ser aplicada com segurança.
Outros limites operacionais importantes incluem temperatura de operação, tensão de isolamento, e tempo de resposta (tempo de atuação e liberação do relé). Em ambiente industrial, a conformidade com EMC (IEC 61000-6-2 / 6-4) e testes de resistência a vibração são critérios práticos para seleção. Além disso, verifique a necessidade de snubbers externos quando a placa for usada para cargas altamente indutivas ou com picos de corrente.
Finalmente, atenção a requisitos de segurança do painel: proteções como fusíveis por canal ou disjuntores, aterramento correto e separação de cabos de potência e sinais são obrigatórios. O gerenciamento térmico e ventilação do painel também determinam a capacidade de carga contínua da placa.
Principais aplicações e setores atendidos pela Placa Relé Potência 24 canais 24V
A placa adiciona valor em aplicações onde múltiplos pontos de comutação são necessários, reduzindo complexidade de fiação e custo em comparação com relés individuais. Setores como manufatura, painéis de comando, utilities e edifícios inteligentes usam esse tipo de módulo para controle distribuído, gerenciamento de cargas e testes automatizados. A alta densidade de canais facilita integração em painéis compactos.
Em ambientes de energia e transporte (subestações secundárias, centros de controle de tração, painéis de distribuição), a capacidade de isolar e comutar cargas de forma confiável é crítica. A placa pode ser usada para acionar contactores, ventoinhas, válvulas solenóides e circuitos de sinalização, sempre considerando a capacidade nominal de cada relé. Em aplicações de IIoT, a placa pode ser ligada a gateways para automação remota e telemetria.
Para fabricantes de máquinas (OEM) e bancadas de teste, a repetibilidade e facilidade de troca tornam a placa ideal para comutação programada e sequenciamento. Em painéis de comutação modular, a padronização do conector e indicadores por canal diminui tempo de manutenção e MTTR (Mean Time To Repair).
Setores industriais e infraestrutura (fábricas, energia, transporte, edifícios)
Na indústria 4.0, linhas de produção utilizam a placa para acionar cargas periféricas (bombas, resistências, atuadores), integrando-se a PLCs e sistemas MES. A robustez elétrica e isolamento garantem operação contínua em ambientes ruidosos eletricamente. A conformidade com normas de segurança industrial e EMC deve ser verificada ao especificar a placa no projeto.
Utilities e centros de dados apliquem a placa para gerenciar cargas não críticas, alarmes e circuitos de redistribuição, agregando valor em esquema de redundância e seccionamento remoto. Em transporte e infraestrutura, a capacidade de operar sob variações de tensão e de suportar vibração são fatores decisivos.
Edifícios inteligentes usam a placa para automação de iluminação, controle de HVAC e gerência de cargas para eficiência energética. Integrada a sistemas BMS via gateways Modbus/OPC-UA, a placa permite estratégias de carga (load-shedding) e otimização de consumo em tempo real.
Aplicações por função (controle de cargas, acionamento de contatores, painéis de comutação)
Controle de cargas resistivas e indutivas: a placa permite comutação direta de cargas até a corrente nominal. Em cargas indutivas (motores, contactores), recomenda-se uso de contatos auxiliares ou interposição de contatores para proteger os relés da placa e ampliar vida útil. A adição de snubbers ou supressão RC é prática comum.
Acionamento de contatores: usar a placa para acionar bobinas de contatores é uma aplicação típica. Neste caso, verifique a corrente de inrush da bobina e acrescente proteção adequada (transistor driver dimensionado, diodo flyback para DC). Distribuir cargas entre canais e evitar comutações simultâneas de altas correntes reduz queda térmica.
Painéis de comutação modulares: a placa simplifica painéis com múltiplos pontos de controle, reduzindo chaves e relés pontuais. A centralização facilita testes, medições e manutenção. Considere largura de painel, ventilação e fiação para manter conformidade com normas como UL 508A e práticas de projeto elétrico.
Especificações técnicas e tabela Placa Relé Potência 24 canais 24V
A seguir uma tabela sugestiva com parâmetros essenciais. Valores indicados são representativos — consulte o datasheet do modelo específico para dados exatos antes de projetar.
| Parâmetro | Valor (típico) | Comentário de aplicação |
|---|---|---|
| Tensão de acionamento (coil) | 24 VDC | Tensão lógica padrão industrial; fontes com PFC recomendadas |
| Canais | 24 | Saídas isoladas por relé, cada uma independente |
| Corrente por contato | 5–10 A (depende do modelo) | Verificar AC/DC rating no datasheet; para cargas maiores usar contatores intermediários |
| Tipo de saída | Contato seco (NO/NC) | Permite comutação AC e DC |
| Tempo de comutação | ~10–20 ms (mecânico) | Impacta sequenciamento rápido; SSRs são alternativas para alta frequência |
| Isolamento (bobina–contato) | 1.5–4 kV (testado) | Garante separação entre lógica e potência conforme normas |
| Consumo da placa | variável (depend. drivers) | Verificar corrente total da alimentação da bobina |
| Temperatura de operação | -20 °C a +60 °C | Ventilação do painel reduz aquecimento |
| Dimensões | conforme modelo | Montagem em trilho DIN comum |
| Conectores | bornes parafuso / cabeamento | Facilita manutenção e teste |
| MTBF / vida mecânica | especificada no datasheet | Valor chave para ROI e manutenção preditiva |
| Normas / EMC | IEC 61000x, IEC/EN 62368-1 (aplicável) | Verificar certificações locais e UL se necessário |
Tabela sugerida de especificações (colunas: parâmetro | valor | comentário de aplicação)
A tabela acima serve como base para decisão. Em projetos críticos, especifique também parâmetros térmicos (derating por temperatura), resistência de contato, tensão máxima de comutação DC e AC, e capacidade de pico. Esses números influenciam escolha de proteções e layout do painel.
Detalhe de seleção: se a aplicação exige comutação rápida e alta frequência de ciclos, considere relés de estado sólido (SSR) em vez de relés eletromecânicos para evitar desgaste mecânico. Para cargas DC acima de 30 V, atenção especial à capacidade de arco e necessidade de supressão.
Detalhes elétricos, mecânicos e de conectorização
Conectorização típica inclui bornes de parafuso para saídas e alimentação, pinos para sinais de entrada e indicadores LED por canal. Diagramas de pinos e layout físico são disponibilizados no manual; siga rigidez mecânica e torque de aperto para evitar falhas por vibração. Use cabos com bitola adequada conforme corrente.
Esquemas de fiação típicos: 1) comutação resistiva direta: placa -> carga -> neutro/retorno; 2) acionamento de contatores: placa -> bobina do contato -> fonte 24 VDC (com flyback); 3) intertravamento: usar lógica do PLC para prevenir colisões. Sempre rotular canais e registrar mapeamento em documentação do painel.
Quanto à montagem, preferir trilho DIN com fixação adequada, mantendo espaço para dissipação térmica. Realize ensaios de vibração e choque se a aplicação envolver transporte pesado. Utilize materiais e acessórios compatíveis com normas de gabinete (IP rating) quando necessário.
Certificações, conformidades e condições ambientais
A conformidade com normas de segurança (por exemplo, IEC/EN 62368-1 para equipamentos eletrônicos) e normas de imunidade/EMC (IEC 61000-6-2/6-4) é importante em ambientes industriais. Para painéis médicos ou sensíveis, avaliar IEC 60601-1 onde aplicável. Verifique também padrões regionais como UL ou CUL para uso em painéis certificados.
Condições ambientais típicas: faixa de temperatura operacional e armazenamento, umidade relativa, altitude de operação e resistência a corrosão. Para ambientes agressivos, considerar versões com proteção IP aumentada ou instalação em gabinete adequado. Variações acima dos limites térmicos exigirão derating de corrente por canal.
Certificações de componente (relés individuais) frequentemente incluem testes de vida mecânica, isolação dielétrica e resistência ao arco. Essas informações são fundamentais para calcular MTBF e planejar manutenção preditiva.
Importância, benefícios e diferenciais da Placa Relé Potência 24 canais 24V
A adoção de uma placa com 24 canais oferece compactação de I/O, menor tempo de cabeamento e melhor organização do painel. Isso reduz erros de fiação, acelera comissionamento e diminui custos de mão de obra. A padronização em projetos facilita reposição e estoque de peças.
Em termos de confiabilidade, o uso de relés de qualidade, supressão de transientes e isolamento adequado minimiza falhas relacionadas a ruído elétrico e picos de tensão. Boas práticas de montagem e proteção (fusíveis, disjuntores) aumentam disponibilidade e reduzem MTTR. A utilização de indicadores por canal facilita diagnóstico rápido.
Diferenciais de fornecedor como a ICP DAS incluem suporte técnico para mapeamento de I/O, documentação detalhada (datasheets, diagramas), e compatibilidade com protocolos industriais. Isso diminui o risco de integração e acelera o caminho para produção.
Benefícios operacionais e de manutenção
Operacionalmente, a redução do número de módulos individuais simplifica manutenção e trocas durante paradas. Planos de manutenção preventiva podem ser baseados em ciclos de operação e medições de resistência de contato. A LEDística por canal acelera identificação de falhas.
A capacidade de centralizar a comutação permite implementar estratégias de redundância e isolamento por setor, facilitando intervenções sem paralisação total. Isso é especialmente relevante em utilities e data centers. Documente procedimentos de substituição para minimizar erros.
Ferramentas de diagnóstico (multímetro, terminal de teste) e procedimentos de comissionamento padronizados são parte do pacote de manutenção eficiente. Historicamente, redução de tempo de parada e custos de intervenção justificam a escolha por módulos padronizados.
Diferenciais de projeto e qualidade ICP DAS
A ICP DAS é reconhecida por oferecer módulos com documentação completa, suporte a integração e opções de variantes. Os projetos costumam incluir proteções internas adequadas e compatibilidade com controladores populares, reduzindo complexidade de integração. Essa experiência se traduz em menor risco de projeto.
Produtos ICP DAS frequentemente apresentam opções de montagem flexíveis e compatibilidade com gateways de aquisição de dados, facilitando a implementação de IIoT. A qualidade de componentes (relés, drivers) e testes de fábrica contribuem para MTBF consistente.
Além disso, a disponibilidade de drivers e exemplos de integração (Modbus, OPC-UA) acelera desenvolvimento. Para aplicações críticas, a ICP DAS costuma fornecer orientações sobre proteção e melhores práticas, auxiliando engenheiros de sistemas.
Guia prático: Como instalar, configurar e usar a Placa Relé Potência 24 canais 24V
Antes da instalação, confirme a correspondência entre a tensão de alimentação e a necessidade do painel; utilize fontes DC com PFC recomendado para estabilidade. Faça checklist de segurança: desligue alimentação, use EPI, e verifique ausência de tensão nos pontos de trabalho. Leia o manual do fabricante para torque e procedimentos.
Passo a passo de fiação: 1) identificar e rotular todos os canais; 2) conectar alimentação 24 VDC ao conector dedicado; 3) conectar cargas nos bornes de saída com cabo dimensionado; 4) instalar proteções (fusíveis ou disjuntores por grupo/canal); 5) ligar e testar sequencialmente. Use diagrama de conexão para evitar ligações incorretas.
Comissionamento: execute testes de isolamento, medições de continuidade e teste funcional em cada canal. Verifique tempos de atuação e liberação, response to interlocks e sinalização no SCADA. Registre leituras iniciais como baseline para manutenção futura.
Requisitos de segurança, ferramentas e preparação do painel
Checklist de segurança: EPI, medidor de tensão, etiquetagem, bloqueio de fontes (LOTO), isolamento de ferramentas manuais. Garanta dissipação térmica e espaço para ventilação. Separe cabos de potência e sinais em calhas distintas para reduzir EMI.
Ferramentas recomendadas: torquímetro para bornes, alicates de crimpagem, multímetro true-RMS, analisador de rede quando necessário, e scanner de qualidade para verificação de conexões. Scripts de teste e etiquetas de identificação facilitam futuras intervenções.
Verifique requisitos de painel conforme normas locais (por exemplo, NR-10 no Brasil) e documentação técnica. Mantenha lista de peças sobressalentes (relés, bornes) para redução de MTTR.
Passo a passo de fiação e diagramas de ligação (exemplos)
Exemplo 1 — Carga resistiva: ligar contato NO à fase/+, retorno ao neutro/-; confirmar corrente nominal. Exemplo 2 — Acionamento de contatores: placa aciona bobina do contato, com diodo flyback e proteção; contato principal do contato atua a carga alta corrente. Exemplo 3 — Intertravamentos: usar entradas do PLC para bloquear acionamentos simultâneos que gerem sobrecarga.
Sempre incluir fusíveis de proteção e considerar corrente de inrush. Em tabelas de fiação, documente bitola dos condutores e comprimento máximo para manter queda de tensão aceitável.
Procedimentos de teste inicial e comissionamento
Testes recomendados: verificação da isolação dielétrica entre bobina e contatos, medição de resistência de contato, verificação de tempo de atuação, e testes de carga controlada. Execute cenários de falha simulada para validar proteção e intertravamentos.
Registre resultados em plano de comissionamento e salve configurações do sistema SCADA/PLC correspondentes aos canais. Automatize scripts de teste quando possível para reduzir erro humano.
Manutenção preventiva e diagnóstico de falhas
Rotina sugerida: inspeção visual mensal, testes elétricos sem carga trimestrais, substituição preventiva baseada em ciclos de operação/MTBF. Use termografia para identificar pontos quentes em bornes sob carga.
Diagnóstico de falhas comuns: contato queimado (sobrecarga), falhas de driver (curto na bobina), LEDs indicativos para falhas. Procedimentos de isolamento e substituição do relé são relativamente diretos quando a placa é modular.
Integração com sistemas SCADA/IIoT e Placa Relé Potência 24 canais 24V
A integração requer mapeamento dos canais para tags no SCADA e a configuração de drivers (Modbus TCP/RTU, OPC-UA) no controlador/gateway. A ICP DAS normalmente fornece módulos que conversam via protocolos industriais, facilitando integração com plataformas como Ignition, Wonderware ou soluções customizadas.
Drivers e protocolos suportados são críticos: confirme suporte a Modbus, OPC-UA, ou integração direta via I/O digitais. Para IIoT, gateways com MQTT ou REST APIs permitem telemetria para cloud e análises preditivas. A latência de atualização deve ser compatível com o tempo de resposta requerido pelo processo.
Para segurança e continuidade, use segmentação de rede, VLANs e políticas de firewall. Implementar redundância de comunicação e fontes de alimentação aumenta disponibilidade em aplicações críticas.
Protocolos, drivers e interfaces suportadas
Protocolos comuns: Modbus RTU/TCP, BACnet (em BMS), OPC-UA para interoperabilidade; drivers proprietários ou SDKs podem estar disponíveis. Verifique no manual do produto quais stacks são suportados e versões. Para integração com PLCs, mapas de registros e offsets devem ser claramente documentados.
Gateways IIoT fornecem mapeamento automático de I/O e podem incluir buffer local para perda de conectividade. Certifique-se de que o tempo de ciclo do gateway não introduza latência inaceitável.
Para segurança, use autenticação e criptografia onde aplicável (OPC-UA ou TLS em Modbus sobre TCP). Registre logs de eventos para auditoria e troubleshooting.
Arquitetura de rede, mapeamento de tags e sincronização de estados
Organize arquitetura com camadas: dispositivo (I/O), gateway, historização/SCADA e aplicação empresarial. Mapeie cada canal para uma tag única e padronize nomenclatura para evitar ambiguidades. Defina políticas de sincronização e heartbeat para detectar falhas.
Considere buffering local de eventos críticos para evitar perda de comandos durante falhas temporárias. Para controle em tempo real, mantenha banda e QoS adequados na rede.
Documente planos de recuperação e procedimentos para re-sincronização após queda. Valide consistência de estados entre PLC e painel manual.
Segurança, segmentação de rede e redundância
Segmente rede operacional (OT) da rede empresarial (IT). Use firewalls, autenticação forte e monitoração contínua. Implantar redundância de gateways e fontes 24 VDC com diodos ORing ou fontes redundantes minimiza risco de falha única.
Implemente políticas de atualização e gerenciamento de patches para todos os componentes conectados. Auditorias regulares e testes de penetração em ambiente controlado ajudam a identificar vulnerabilidades.
Exemplos práticos de uso da Placa Relé Potência 24 canais 24V
Caso 1 — Automação de painéis elétricos em linha de produção: objetivo foi reduzir comutadores manuais e centralizar acionamento de 24 cargas periféricas. Resultado: redução de fiação em 40% e tempo de parada inferior a 30% nas intervenções.
Caso 2 — Gerenciamento de cargas em subestações/centros de dados: aplicação em seccionamento de circuitos não críticos para balanceamento de carga e testes. Benefício direto em controle programado e maior disponibilidade durante manutenções.
Caso 3 — Bancadas de teste e validação de produtos: uso em testes funcionais automatizados com alta repetição de ciclos. Resultado: maior reprodutibilidade e economia de espaço em relação a relés individuais.
Caso 1 — Automação de painéis elétricos em linha de produção
No projeto, a placa foi usada para controlar válvulas, sensores e atuadores auxiliares, integrando-se ao PLC via Modbus. A padronização de canais permitiu mapear facilmente as I/O no SCADA, reduzindo tempo de engenharia.
Caso 2 — Gerenciamento de cargas em subestações/centros de dados
Em data centers, a placa auxilia no sequenciamento de cargas auxiliares para evitar inrushs simultâneos. Com políticas de load-shedding, foi possível reduzir risco de sobrecarga em eventos de falha.
Caso 3 — Bancadas de teste e validação de produtos
A placa permitiu sequenciamento programado e monitorado de circuitos com alta taxa de comutação (com cuidados de proteção), integrando-se ao sistema de aquisição e registro de dados para validação.
Comparações técnicas e erros comuns na adoção
Comparando com outras opções ICP DAS (ex.: 16 canais, ou versões SSR), a escolha depende de corrente por canal, frequência de comutação e necessidade de contatos secos. Placas com menos canais podem ter relés de maior corrente; SSRs oferecem maior vida útil em comutação rápida, porém com queda de tensão peculiar.
Erros comuns: subdimensionar corrente de inrush, não prever derating por temperatura, omitir snubbers em cargas indutivas e falhas de aterramento. Esses erros levam a vida útil reduzida e falhas prematuras. Sempre planeje proteções e testes.
Checklist decisório: verificar corrente máxima, tipo de carga, frequência de comutação, requisitos de isolamento e compatibilidade com controladores. Se necessário, solicite análise técnica ao fornecedor.
Comparativo com modelos ICP DAS alternativos (ex.: canais, corrente, isolamento)
Modelos alternativos podem apresentar trade-offs: mais canais com menor corrente nominal ou menos canais com capacidade maior. Relés SSR são indicados para cargas sem polaridade ou quando se exige comutação rápida sem ruído mecânico.
Erros comuns de projeto e instalação e como corrigi-los
Corrigir porções problemáticas: usar relé intermediário para cargas elevadas, adicionar resistência de supressão, rever cabeamento, e isolar sinais com optoacopladores quando necessário. Documentar mudanças no projeto.
Critérios de seleção: quando esta Placa Relé Potência 24 canais 24V é a escolha certa
Escolha indicada quando se precisa de alta densidade de canais, isolamento por canal, integração fácil e suporte a protocolos industriais. Se a aplicação exige comutação contínua de altas correntes ou alta frequência, considerar alternativas.
Conclusão — Resumo técnico e chamada para ação
Resumo executivo e recomendação final: 1) a Placa Relé Potência 24 canais 24V da ICP DAS oferece alta densidade e isolamento adequado para aplicações industriais; 2) verifique corrente por canal e condições térmicas antes da especificação; 3) implemente proteções e siga normas EMC e de segurança; 4) para aplicações de alta frequência considere SSRs; 5) utilize boas práticas de integração com SCADA e IIoT.
Entre em contato / Solicite cotação — próximos passos: para suporte técnico, demonstração e cotação, visite a página do produto e fale com especialistas. Para aplicações que exigem essa robustez, a série Placa Relé Potência 24 canais 24V da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-24v-incluica-5015. Também é possível conhecer variantes e aplicações em https://blog.lri.com.br/produtos/relé-potência-24canais.
Incentivo à interação: tem uma aplicação específica ou dúvida de integração? Comente abaixo ou pergunte ao time técnico — responderemos com orientações práticas e análises específicas para seu projeto. Para leitura complementar sobre integração IIoT e aquisição de dados, veja também nossos artigos no blog: https://blog.lri.com.br/ e https://blog.lri.com.br/automacao-industrial.
