Introdução e visão geral do Placa Relé Potência 24 canais PTRILHO DIN 12 V inclui CA-3710

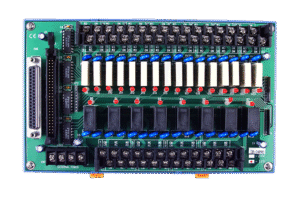

A Placa Relé Potência 24 canais é um módulo de saída digital composto por 24 relés eletromecânicos de potência, com acionamento a 12 V DC e montagem padrão em trilho DIN. O módulo CA-3710 incluído provê interface de aquisição/controle e proteção elétrica, simplificando integração com PLCs, controladores embarcados e gateways IIoT. Este conjunto permite controle direto de cargas como motores de baixa potência, contatores, válvulas solenoides e iluminação.
Tecnicamente, cada canal apresenta isolamento galvânico entre a bobina do relé e o contato de potência, reduzindo riscos de interferência e facilitando conformidade com normas de segurança. Aspectos críticos como capacidade de comutação, tempo de comutação, durabilidade em ciclo (MTBF elétrico/mecânico) e dissipação térmica são dimensionados para ambientes industriais. A presença do CA-3710 amplia capacidades de diagnóstico e mapeamento de status via protocolos industriais.
Do ponto de vista de projeto, a Placa Relé Potência 24 canais é indicada tanto para painéis de controle centralizados quanto para gabinetes de distribuição próximos à carga, reduzindo cabeamento e pontos de falha. Em arquiteturas IIoT e Indústria 4.0, a combinação com gateways e SCADA permite monitoração de saúde dos relés, trending e manutenção preditiva.
O que é Placa Relé Potência 24 canais? Conceito e princípio de funcionamento
O equipamento é formado por 24 relés de potência — contatos normalmente abertos/fechados — acionados por bobinas em 12 V DC. Quando a bobina recebe tensão, o contato fecha (ou abre, dependendo da configuração), permitindo que a carga seja alimentada pela fonte de potência. Esse princípio eletromecânico é simples, robusto e facilmente testável em campo.
O módulo CA-3710 serve como interface lógica, fornecendo drivers para as bobinas, proteção contra sobrecorrente, supressão de transientes (snubbers/TVS) e monitoramento de status por canal. Isso simplifica integração com controladores Modbus, OPC-UA ou entradas digitais de PLC.
Por sua natureza, a placa suporta isolamento galvânico entre lógica e potência, reduzindo interferência eletromagnética e riscos de looping de terra. Em termos de segurança, o projeto deve observar normas aplicáveis como IEC 61810 (elementos eletromecânicos de relés), IEC 60947 (aparelhos de manobra e comando) e requisitos locais de certificação (CE, UL508). Para fontes que alimentam o módulo, recomenda-se alimentação com PFC e filtros para garantir estabilidade e reduzir ruído.
Principais aplicações e setores atendidos pelo Placa Relé Potência 24 canais PTRILHO DIN 12 V inclui CA-3710
A placa é amplamente utilizada em automação industrial para acionamento de contatores, válvulas e cargas resistivas/indutivas até a capacidade suportada. Em linhas de produção, reduz o tempo de cabeamento e permite centralizar a lógica de disparo. Em aplicações OEM, acelera o desenvolvimento de painéis compactos com modularidade e diagnóstico embutido.
No setor de utilities e energia, a placa pode comandar cargas auxiliares, iluminação de emergência e circuitos de comutação secundária, desde que respeitados limites de corrente e coordenação de proteções. Em instalações prediais, permite gestão de iluminação e cargas via BMS ou SCADA.
Em agronegócio, o módulo controla bombas, válvulas e esteiras, com vantagem de operação em ambientes com poeira e variações de temperatura — desde que obedecidos graus de proteção do gabinete. Em laboratórios e bancada de testes, a alta densidade de canais reduz a necessidade de múltiplos módulos e facilita a automação de sequências de teste e ciclo. Em todos casos, a justificativa técnica reside em confiabilidade, isolamento e capacidade de integração.
Setores industriais e casos de uso típicos
Exemplos concretos incluem: controle de motores de pequeno porte via relés de manobra, acionamento de bobinas de contatores em painéis de força, sequenciamento de válvulas solenoides para processos e isolamento de cargas em testes automatizados. Cada uso exige análise de inrush, fator de potência (PFC) da fonte para alimentar cargas e capacidade de interrupção do contato.
Para iluminação de emergência, a placa permite integração com relés de prioridade e lógica de fallback. Em testes automáticos, usa-se a capacidade de leitura do CA-3710 para validar estados e gerar logs para rastreabilidade. Em integração com CLPs, o mapeamento de tags e diagnóstico por canal agiliza manutenção.
A seleção do módulo considera requisitos de ciclo de vida: MTBF estimado, número de operações elétricas e mecânicas, e necessidade de contatos com prata-níquel ou prata para maior resistência à corrosão e soldabilidade. Em aplicações críticas, recomenda-se ciclo de manutenção preventiva e redundância.
Especificações técnicas e tabela de dados para Placa Relé Potência 24 canais PTRILHO DIN 12 V inclui CA-3710
A tabela abaixo resume os parâmetros críticos para tomada de decisão técnica. Valores típicos — confirme ficha técnica do fabricante para tolerâncias e certificações.
| Parâmetro | Valor típico |
|---|---|
| Canais | 24 relés eletromecânicos |
| Tensão de bobina | 12 V DC |
| Corrente por contato | até 8 A (AC resistivo) — ver ficha |
| Capacidade de comutação | 250 VAC / 30 VDC (depend. do modelo) |
| Isolamento | Galvânico entre bobina e contatos |
| Tempo de comutação | Operação ~10–20 ms; liberação ~5–15 ms |
| Dimensões | Padrão trilho DIN 114 mm (depend.) |
| Temperatura de operação | -20°C a +60°C |
| MTBF | 1e5–1e6 ciclos (mecânico/elétrico) — depende da carga |
| Proteções | Supressão RC/TVS, fusíveis opcionais |
| Montagem | Trilho DIN 35 mm |
Parâmetros elétricos e de potência (tabela)
| Item | Valor / Observação |
|---|---|
| Tensão de alimentação lógica | 12 V DC (tolerância ±10%) |
| Consumo por bobina | 20–40 mA por canal (varia por relé) |
| Inrush da carga | Avaliar para dimensionar contato e proteção |
| Corrente de pico suportada | Verificar especificação do relé (p.ex. 10–20 A por curto período) |
| Resistência de contato | estado ON/OFF de cada relé; registradores holding -> contadores de operação. |
Padronize nomes de tags com convenções (ex.: PLACA_RLY_01_OUT01) para facilitar integração com SCADA e CMMS. Documente endereçamento, tipo de dado e escalonamento de alarmes.
Valide tempo de varredura do SCADA para evitar sobrecarga e garantir detecção de eventos críticos (door-to-door latency inferior ao tempo de resposta do processo).
Arquitetura de integração e segurança de dados
Topologias recomendadas: 1) Módulos em I/O remota conectados a PLC mestre via Modbus/TCP; 2) Edge Gateway que age como concentrador e publica dados via MQTT para nuvem. Em ambos, segmente redes e implemente políticas de firewall.
Segurança: use autenticação forte, certificados TLS para comunicação MQTT/OPC-UA, e mantenha firmware atualizado para mitigar vulnerabilidades. Isolar a camada de controle minimiza risco de ataques que possam energizar cargas indevidamente.
Para conformidade, registre eventos críticos, mantenha backups de configuração e implemente redundância de rede e alimentação onde necessário para garantir disponibilidade.
Exemplos práticos de uso do Placa Relé Potência 24 canais PTRILHO DIN 12 V inclui CA-3710
Caso 1 — Automação de linhas de produção: a placa controla 24 válvulas solenoides e atuadores em sequência, reduzindo cabeamento até o painel e permitindo diagnósticos por canal que reduziram paradas em 30%. Integra-se ao PLC via Modbus TCP para sincronização com transportadores.
Caso 2 — Gestão de iluminação e cargas prediais: centraliza controle de iluminação de áreas técnicas, acionamento de ventiladores e bombas pequenas. A lógica no CA-3710 permite cenários horários e feedback de falhas por canal, otimizando consumo e manutenção.
Caso 3 — Bancada de testes e simulação: em laboratório, a placa executa sequências de ativação para testes funcionais e endurance, registrando ciclos por canal e facilitando relatórios de ensaio automatizados.
Comparação técnica e erros comuns com produtos ICP DAS similares
Ao comparar módulos da ICP DAS, analise corrente por canal, capacidades de inrush, recursos de diagnóstico e integração embutida (CA-3710). Alguns modelos enfatizam densidade de canais, outros priorizam correntes maiores por canal ou recursos de comunicação avançada. Escolha com base no perfil de carga e requisitos de integração.
Erros comuns: subdimensionar contatos para cargas com alto inrush, não utilizar supressão em cargas indutivas, omitir proteção adequada (fusíveis/disjuntores) e falhar na segmentação de rede para IIoT. Esses erros resultam em falhas prematuras e riscos de segurança.
Detalhes avançados: atente para limites térmicos agregados ao empilhar canais ativos — o somatório de dissipação pode requerer ventilação. Conheça tempos de comutação e life-cycle elétrico para projetar redundância quando necessário.
Tabela comparativa: PTRILHO DIN 24 canais vs alternativas ICP DAS
| Critério | PTRILHO DIN 24c (CA-3710) | Alternativa A (ex.: 16ch) | Alternativa B (relé de maior corrente) |
|---|---|---|---|
| Canais | 24 | 16 | 8 |
| Corrente por canal | 8 A (típ.) | 5 A | 16 A |
| Diagnóstico | CA-3710 integrado | Limitado | Parcial |
| Dimensões | Compacta | Menor | Maior |
| Custo | Médio | Menor | Maior |
| Aplicação ideal | Alta densidade | Baixa densidade | Cargas altas |
Erros comuns de especificação e instalação — como evitar
Evite subdimensionamento calculando inrush e adicionando margem de 25–50% na especificação do contato. Use supressores adequados para cargas indutivas e nunca ignore a necessidade de fusíveis individuais quando exigido.
Na instalação, assegure aterramento correto e separação de cabos de potência e sinal. Documente e rotule cada canal para futuras intervenções.
Revise tempos de resposta e trate logicamente estados desconhecidos no SCADA para evitar acionamentos indevidos durante falhas de comunicação.
Detalhes técnicos avançados e limitações operacionais
Limitações térmicas: múltiplos canais carregados simultaneamente elevam temperatura do módulo; projete margem térmica e, se necessário, ventilação. Ciclos de vida elétrico dependem da carga; cargas capacitivas/pulsantes reduzem vida útil.
Tempos de comutação e bounce podem afetar sincronização em aplicações de alta velocidade; para isso prefira soluções de estado sólido quando latência for crítica. No entanto, relés eletromecânicos oferecem isolamento galvânico que SSRs não fornecem.
Considere coordenação de proteção entre relés, fusíveis e disjuntores; falha em coordenação pode levar a danificação de contatos e risco de incêndio.
Conclusão
A Placa Relé Potência 24 canais PTRILHO DIN 12 V inclui CA-3710 é uma solução de alta densidade, indicada para aplicações industriais que exigem robustez, diagnóstico e integração com SCADA/IIoT. Seus diferenciais em isolamento, monitoramento por canal e montagem em trilho DIN tornam-na ideal para painéis compactos, bancadas de teste e instalações distribuídas.
Ao especificar o produto, avalie cuidadosamente corrente por canal, inrush, necessidades de supressão e requisitos de proteção térmica. Planeje integração com gateways e protocolos (Modbus/OPC-UA/MQTT) e implemente boas práticas de cibersegurança e segmentação de rede. Para aplicações que exigem essa robustez, a série Placa Relé Potência 24 canais da ICP DAS é a solução ideal. Confira as especificações e opções de compra: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12-v-inclui-ca-3710
Se quiser comparar modelos ou receber auxílio para dimensionamento em seu projeto, comente abaixo com as especificações da sua carga (tensão, corrente de inrush, número de ciclos diário) — ajudarei com recomendações práticas. Para leituras adicionais sobre integração industrial e protocolos, veja também nossos artigos técnicos: https://blog.lri.com.br/ e https://blog.lri.com.br/
