Processo de Arbitragem do Protocolo CAN: Um estudo aprofundado sobre o processo de arbitragem no CAN bus, explicando como as colisões são gerenciadas e resolvidas no protocolo CAN.
O que é o Processo de Arbitragem no CAN Bus?
No CAN Bus, o processo de arbitragem é responsável por gerenciar e resolver colisões de mensagens que ocorrem quando dois ou mais dispositivos tentam transmitir dados simultaneamente. A arbitragem é necessária porque o barramento de comunicação CAN é compartilhado por todos os dispositivos conectados a ele, e apenas um dispositivo pode transmitir dados de cada vez.
Durante o processo de arbitragem, cada dispositivo no barramento CAN verifica se a mensagem que deseja transmitir possui a prioridade mais alta. Isso é feito por meio do uso de identificadores exclusivos para cada mensagem. O dispositivo com o identificador mais alto tem a prioridade mais alta e pode transmitir seus dados primeiro. Caso dois dispositivos tenham o mesmo identificador, ocorre uma colisão e é necessário utilizar estratégias adicionais para resolver o conflito.
Entendendo as Colisões no CAN Bus
Colisões no CAN Bus ocorrem quando dois ou mais dispositivos tentam transmitir dados simultaneamente. Isso pode acontecer devido a uma falha no processo de arbitragem, como quando dois dispositivos apresentam o mesmo identificador. As colisões são inevitáveis em um barramento compartilhado como o CAN Bus, mas são gerenciadas de forma eficiente pelo protocolo CAN.
Quando ocorre uma colisão, os dispositivos envolvidos interrompem a transmissão e passam para um estado de “escuta”. Eles continuam monitorando o barramento e aguardando uma oportunidade para transmitir novamente. O dispositivo que detectou a colisão primeiro tem prioridade para tentar transmitir novamente. Isso é possível graças a um mecanismo de detecção de erros embutido no protocolo CAN.
Protocolo CAN: Gerenciamento de Colisões
O protocolo CAN utiliza um algoritmo de resolução de colisões para gerenciar eficientemente as situações em que ocorrem colisões. Esse algoritmo é baseado na utilização de identificadores exclusivos para cada mensagem transmitida no barramento CAN.
Quando dois ou mais dispositivos tentam transmitir simultaneamente, ocorre uma colisão e um processo de arbitragem é iniciado. Durante esse processo, os dispositivos competem pela prioridade de transmissão com base nos seus identificadores. O dispositivo com o identificador mais alto tem a prioridade mais alta e pode transmitir seus dados primeiro.
Se dois dispositivos tiverem o mesmo identificador, uma estratégia de “bit stuffing” é utilizada para diferenciar as mensagens. O bit stuffing consiste na inserção de bits adicionais no campo de dados da mensagem para evitar que dois dispositivos transmitam a mesma sequência de bits.
Resolução de Conflitos no CAN Bus
A resolução de conflitos no CAN Bus ocorre durante o processo de arbitragem, quando dois ou mais dispositivos tentam transmitir dados simultaneamente. Quando ocorre uma colisão, os dispositivos envolvidos interrompem a transmissão e passam para um estado de “escuta”.
Durante o estado de escuta, os dispositivos continuam monitorando o barramento e aguardando uma oportunidade para transmitir novamente. O dispositivo que detectou a colisão primeiro tem prioridade para tentar transmitir novamente. Isso é possível graças a um mecanismo de detecção de erros embutido no protocolo CAN.
Além disso, o protocolo CAN utiliza um algoritmo de resolução de colisões baseado na utilização de identificadores exclusivos para cada mensagem transmitida. Esse algoritmo permite que os dispositivos compitam pela prioridade de transmissão com base nos seus identificadores. O dispositivo com o identificador mais alto tem a prioridade mais alta e pode transmitir seus dados primeiro.
Arbitragem Baseada em Identificadores no CAN Bus
A arbitragem baseada em identificadores é um dos principais mecanismos utilizados pelo protocolo CAN para gerenciar e resolver colisões. Cada mensagem transmitida no barramento CAN possui um identificador exclusivo, que é utilizado para determinar a prioridade de transmissão.
Durante o processo de arbitragem, os dispositivos competem pela prioridade de transmissão com base nos seus identificadores. O dispositivo com o identificador mais alto tem a prioridade mais alta e pode transmitir seus dados primeiro. Isso garante que as mensagens com maior importância sejam transmitidas antes das mensagens com menor importância.
No entanto, se dois dispositivos tiverem o mesmo identificador, ocorrerá uma colisão e será necessário utilizar estratégias adicionais para resolver o conflito. Uma dessas estratégias é o bit stuffing, que consiste na inserção de bits adicionais no campo de dados da mensagem para evitar que dois dispositivos transmitam a mesma sequência de bits.

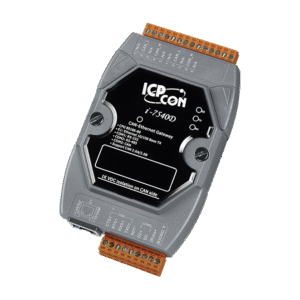

LR-7540D-G – Módulo Conversor Ethernet para CAN Bus, com 1 CAN, 1 RS-232, 1 RS-485
![Processo de Arbitragem em Colisões no CAN Bus 1 lr 7540d g modulo conversor ethernet para can com 1 can 1 rs 232 1 rs 485 4416 1 20170626161247](https://b3441385.smushcdn.com/3441385/wp-content/uploads/2023/12/lr_7540d_g_modulo_conversor_ethernet_para_can_com_1_can_1_rs_232_1_rs_485_4416_1_20170626161247.webp?lossy=2&strip=1&webp=1)
Estratégias de Priorização no CAN Bus
Além da arbitragem baseada em identificadores, o protocolo CAN utiliza outras estratégias de priorização para garantir a transmissão eficiente de mensagens no barramento CAN.
Uma dessas estratégias é a configuração do tempo de acesso ao barramento. Cada dispositivo conectado ao barramento CAN possui um valor de tempo de acesso, que determina por quanto tempo ele pode utilizar o barramento para transmitir dados. Dispositivos com menor tempo de acesso têm prioridade para transmitir antes dos dispositivos com maior tempo de acesso.
Outra estratégia de priorização utilizada é a prioridade das mensagens. Cada mensagem transmitida no barramento CAN possui uma prioridade atribuída, que determina sua importância em relação às outras mensagens. As mensagens com prioridade mais alta têm preferência para serem transmitidas antes das mensagens com prioridade mais baixa.
Essas estratégias de priorização garantem que as mensagens mais importantes sejam transmitidas de forma eficiente e que o barramento CAN seja utilizado de forma otimizada, evitando congestionamentos e atrasos desnecessários.
Algoritmo de Resolução de Colisões no CAN Bus
O algoritmo de resolução de colisões no CAN Bus é responsável por gerenciar e resolver as situações em que ocorrem colisões de mensagens no barramento CAN.
Quando dois ou mais dispositivos tentam transmitir simultaneamente, ocorre uma colisão e o algoritmo de resolução de colisões é acionado. Durante esse processo, os dispositivos competem pela prioridade de transmissão com base nos seus identificadores únicos.
O dispositivo com o identificador mais alto tem a prioridade mais alta e pode transmitir seus dados primeiro. Se dois dispositivos tiverem o mesmo identificador, ocorrerá uma colisão e será necessário utilizar estratégias adicionais para resolver o conflito.
Uma das estratégias utilizadas pelo algoritmo de resolução de colisões é o bit stuffing. Esse mecanismo consiste na inserção de bits adicionais no campo de dados da mensagem para evitar que dois dispositivos transmitam a mesma sequência de bits.
O algoritmo de resolução de colisões no CAN Bus é altamente eficiente e garante uma transmissão confiável e sem conflitos de mensagens no barramento CAN.
Análise de Eficiência do Processo de Arbitragem
A eficiência do processo de arbitragem no CAN Bus é fundamental para garantir uma comunicação confiável e eficiente entre os dispositivos conectados ao barramento CAN.
Uma das principais métricas utilizadas para analisar a eficiência do processo de arbitragem é o tempo de latência. O tempo de latência é o tempo decorrido entre o momento em que um dispositivo solicita a transmissão de dados e o momento em que esses dados são efetivamente transmitidos no barramento CAN.
Um tempo de latência baixo indica que o processo de arbitragem é rápido e eficiente, permitindo uma transmissão rápida e confiável de mensagens. Por outro lado, um tempo de latência alto indica que o processo de arbitragem é lento e ineficiente, resultando em atrasos na transmissão de dados.
Outra métrica importante é a taxa de transmissão de mensagens. A taxa de transmissão refere-se à quantidade de mensagens que podem ser transmitidas por unidade de tempo no barramento CAN. Uma taxa de transmissão alta indica que o barramento CAN está sendo utilizado de forma eficiente e que a comunicação entre os dispositivos é rápida e confiável.
A análise da eficiência do processo de arbitragem é fundamental para identificar possíveis gargalos e melhorias que podem ser feitas para otimizar a comunicação no barramento CAN.
LR-7540D-MTCP-G – Módulo Conversor Ethernet Modbus TCP/RTU para CAN Bus
![Processo de Arbitragem em Colisões no CAN Bus 2 lr 7540d mtcp g modulo conversor ethernet modbus tcp rtu para can bus 5319 1 986a1cc5d38a03934f91b8d0413e062c](https://b3441385.smushcdn.com/3441385/wp-content/uploads/2023/12/lr_7540d_mtcp_g_modulo_conversor_ethernet_modbus_tcp_rtu_para_can_bus_5319_1_986a1cc5d38a03934f91b8d0413e062c.webp?lossy=2&strip=1&webp=1)
Considerações Finais: Aprimorando o Protocolo CAN Bus
O protocolo CAN Bus é uma tecnologia fundamental para a comunicação confiável e eficiente em redes de controle e automação. Seu processo de arbitragem é responsável por gerenciar e resolver colisões de mensagens que ocorrem quando dois ou mais dispositivos tentam transmitir dados simultaneamente.
A arbitragem baseada em identificadores, as estratégias de priorização e o algoritmo de resolução de colisões são os principais mecanismos utilizados pelo protocolo CAN para garantir a transmissão eficiente de mensagens no barramento CAN.
Entretanto, é importante ressaltar que o protocolo CAN Bus também possui limitações. Por exemplo, o barramento CAN possui uma capacidade máxima de transmissão de dados e uma taxa de transmissão limitada. Além disso, quanto maior o número de dispositivos conectados ao barramento, maior a probabilidade de ocorrerem colisões de mensagens.
Para aprimorar o protocolo CAN Bus, é possível utilizar técnicas avançadas de controle de tráfego, como o uso de switches e roteadores CAN. Essas técnicas permitem otimizar o uso do barramento CAN e reduzir a probabilidade de ocorrência de colisões de mensagens.
Em resumo, o protocolo CAN Bus é uma tecnologia essencial para a comunicação em redes de controle e automação. Seu processo de arbitragem, que gerencia e resolve colisões de mensagens, garante uma comunicação confiável e eficiente entre os dispositivos conectados ao barramento CAN. No entanto, é importante estar ciente das limitações do protocolo e buscar constantemente por melhorias e aprimoramentos para otimizar a comunicação no barramento CAN.
