Em muitas aplicações industriais e comerciais, o método mais prático para monitoramento do consumo de gás é por meio de medidores de vazão com saída de pulso.
Este artigo explica como interpretar os pulsos de medidores de vazão de gás para um monitoramento preciso. Um exemplo comum é o Honeywell Elster® Quantometer QA/QAE, amplamente utilizado para gás natural, ar e gases inertes.
Esses medidores fornecem sinais de pulso precisos que representam uma quantidade definida de fluxo de gás. Compreender os dados técnicos e selecionar o contador de pulsos adequado pode ser confuso à primeira vista.
Vamos simplificar.

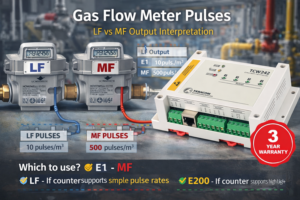

Saídas de Pulso LF e MF – O Que Significam?
Nas especificações técnicas, você normalmente encontrará duas colunas de saída de pulso:
- Saída LF (E1) – Pulsos de baixa frequência
- Saída MF (E200) – Pulsos de média frequência
Cada uma dessas saídas representa um número fixo de impulsos por metro cúbico (imp/m³). Por exemplo:
- Saída LF: 10 imp/m³
- Saída MF: 500 imp/m³
Isso significa:
- Com 10 imp/m³, cada pulso representa 0,1 m³
- Com 500 imp/m³, cada pulso representa 0,002 m³
A saída MF gera significativamente mais pulsos para o mesmo volume de gás, tornando-a ideal para aplicações que exigem alta resolução de medição e taxas de amostragem rápidas. A saída LF é mais simples e adequada para o monitoramento geral do consumo, quando não é necessária uma precisão extremamente elevada.
Quais Pulsos de Medidor de Vazão de Gás Você Deve Usar?
Isso depende inteiramente do seu dispositivo de monitoramento:
- Se o seu contador de pulsos suporta pulsos de alta frequência (centenas por segundo), use a saída MF (E200) para obter a máxima resolução de medição.
- Se o seu contador de pulsos suporta apenas taxas de pulso lentas ou moderadas, ou se você prefere um processamento de dados mais simples, use a saída LF (E1).
Escolhendo o Contador de Pulsos Certo para Medidores de Vazão de Gás
Para integrar as saídas do Honeywell Elster Quantometer a um sistema de controle ou monitoramento, você precisa de um dispositivo confiável de contagem de pulsos.
Duas opções adequadas do nosso portfólio:
- TDI340 – Contador de pulsos industrial
Um contador de pulsos industrial que suporta frequências de entrada de até 100 Hz. O dispositivo possui memória não volátil que armazena com segurança as contagens de pulsos, garantindo que não haja perda de dados em caso de falha de energia. Com quatro entradas digitais independentes, o TDI340 pode coletar simultaneamente pulsos de múltiplos medidores de vazão de gás, sendo altamente adequado para acumulação confiável de volume e aplicações de medição industrial. - TCW242 – Módulo IoT industrial
Um módulo IoT industrial projetado para aquisição flexível de pulsos e monitoramento remoto. O TCW242 pode ler tanto saídas de pulso LF quanto MF e oferece múltiplas entradas digitais para conexão de medidores de vazão de gás e outros sensores. Ele permite o processamento local de dados e integração sem complicações com plataformas em nuvem ou sistemas SCADA, sendo ideal para medição remota de gás, telemetria e aplicações de monitoramento de energia.
Conclusão
Ao selecionar uma combinação de medidor de vazão + contador de pulsos, verifique sempre:
- O valor em imp/m³
- A frequência máxima esperada de pulsos no pico de fluxo
Compreender as saídas LF e MF garante a seleção correta do dispositivo e uma medição precisa do consumo de gás a longo prazo.
Para uma aquisição de pulsos flexível e confiável, o TDI340 e o TCW242 oferecem soluções robustas tanto para saídas de pulso de baixa quanto de alta frequência.
A interpretação correta dos pulsos do medidor de vazão de gás garante uma medição confiável ao longo do tempo.
