Introdução
O relé 1 polo Form C 6 A com montagem em trilho DIN da ICP DAS é um componente chave para controle e aquisição de sinais em painéis industriais, oferecendo comutação SPDT (Form C) com capacidade de até 6 A. Neste artigo técnico completo abordarei o funcionamento, aplicações em automação industrial, normas aplicáveis (ex.: IEC 61810, IEC 60947-5-1, IEC 60664), aspectos de confiabilidade como MTBF, e recomendações práticas de instalação e integração com SCADA/IIoT. A palavra-chave principal e as secundárias são usadas desde já para facilitar a busca e relevância técnica.
Projetado para integrar-se a arquiteturas de aquisição de dados e painéis DIN, este relé combina isolamento galvânico entre bobina e contatos, baixo consumo e compatibilidade com controladores lógicos programáveis (PLC/RTU). Fatores técnicos como dissipação térmica, resistência de contato e vida mecânica/eléctrica influenciam diretamente a seleção em projetos de utilities, manufatura e OEMs. Para arquiteturas que exigem confiabilidade e padronização, a escolha do relé adequado reduz riscos de falha e simplifica manutenção.
Ao longo do texto, apresentarei tabelas, listas, um guia de instalação passo a passo, dicas de troubleshooting e exemplos de integração com SCADA/IIoT. Incentivo os leitores — engenheiros de automação, integradores e compradores técnicos — a comentar dúvidas, compartilhar experiências práticas e solicitar especificações para projetos específicos.

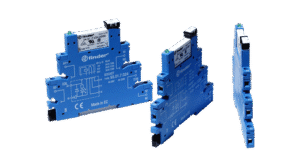

Relé 1 polo Form C 6 A com montagem em trilho DIN — Visão geral e conceito: O que é e para que serve
O relé 1 polo Form C 6 A é um relé eletromecânico do tipo SPDT (Single Pole Double Throw): um contato comum que alterna entre normalmente aberto (NO) e normalmente fechado (NC). Em painéis montados em trilho DIN, fornece atuação limpa para comandos de carga, sinalização e empreendimentos de aquisição de dados. O princípio operacional é simples: a bobina, quando energizada, desloca uma armadura, mudando o estado do contato.
Na prática, esse relé é usado como interface de isolamento entre circuitos de baixa potência (saídas de PLC, módulos digitais) e cargas de até 6 A, como lâmpadas, bobinas auxiliares, pequenos motores DC e entradas de registradores de status. A característica Form C permite detecção de falha (por exemplo, monitorando se um circuito está aberto ou fechado) sem partes adicionais. Em aquisições de dados, serve como elemento de multiplexação e proteção de entradas.
Tecnicamente, aspectos críticos incluem capacidade de carga AC/DC, tempo de comutação (pull-in/drop-out), resistência de contato, e vida elétrica sob carga. A conformidade com normas como IEC 61810-1 garante ensaios de durabilidade e segurança, enquanto IEC 60664-1 trata de isolamento elétrico necessário para evitar que ruídos de potência transpareçam para a instrumentação sensível.
Principais aplicações e setores atendidos (relé em trilho DIN, relé Form C 6A, ICP DAS)
Aplicações industriais: painéis de comando para máquinas, intertravamentos de segurança e automação de linhas de montagem beneficiam-se da portabilidade do relé em trilho DIN. Em sistemas de proteção e controle, o relé atua em sinais de indicação e bloqueio, ligando/desligando circuitos auxiliares sem expor o PLC a correntes elevadas. Ex.: controle de válvulas solenoides por RTU em uma linha de produção.
Utilities e subestações usam este tipo de relé para sinalização e redundância em painéis de distribuição, onde o isolamento galvânico e a compatibilidade com montagem DIN permitem integração rápida em skids e gabinetes padronizados. Em redes de energia, podem ser empregados para comutação de alarmes e mudança de fontes de alimentação de dispositivos de medição.
No contexto de IIoT e Indústria 4.0, o relé Form C 6 A é um elemento de borda que possibilita comandos locais e sinais de telemetria para gateways. Ex.: um módulo remoto ICP DAS pode comandar um relé para ativar um atuador e simultaneamente enviar o status ao SCADA para análise preditiva — permitindo ações baseadas em dados e redução de downtime.
Benefícios, importância e diferenciais do relé 1 polo Form C 6 A com montagem em trilho DIN
O primeiro benefício é a simplicidade de integração: montagem em trilho DIN padrão (TS35) facilita a padronização de painéis e trocas rápidas em campo. O segundo é a capacidade de 6 A, suficiente para muitas cargas auxiliares sem a necessidade de contatora intermediária, reduzindo custo e espaço no painel. O terceiro diferencial é o contato Form C, que oferece versatilidade para lógica de controle e redundância.
Do ponto de vista de confiabilidade, os relés ICP DAS são projetados com vida mecânica elevada e recursos de proteção contra sobretensão na bobina. Indicadores de qualidade incluem valores de MTBF (estimados para a família), testes de vida elétrica conforme IEC 61810 e resistência ao choque/vibração conforme IEC 60068, o que aumenta a tolerância em ambientes industriais agressivos.
Frente a alternativas como relés de estado sólido (SSR) ou contatoras, o relé eletromecânico Form C oferece melhor isolamento elétrico e menor leakage em circuitos CC, além de ser menos sensível a picos de tensão com proteção adequada. Entretanto, SSRs ganham em comutação sem desgaste mecânico — trade-offs que discutiremos mais a frente.
Especificações técnicas detalhadas do relé 1 polo Form C 6 A com montagem em trilho DIN
Apresento agora os parâmetros elétricos e mecânicos essenciais para seleção: tensão nominal da bobina, corrente máxima por contato (6 A), tensão de comutação máxima, resistência de contato, corrente de inrush tolerada, vida elétrica estimada sob carga resistiva e temperaturas de operação. Valores exatos dependem do modelo da série, por isso confirme a ficha técnica para projetos críticos.
Outros itens relevantes: tempo de ativação/desativação (ms), energia necessária para excitar a bobina (mW), isolamento bobina-contato (kV), e torque recomendado para terminais (Nm). Considerações de compatibilidade com fontes de alimentação incluem necessidade de PFC (Power Factor Correction) em sistemas com muitos relés alimentados para reduzir harmônicos e aquecimento na trilha.
Abaixo segue uma tabela para consulta rápida que reúne os parâmetros típicos. Use-a como guia inicial; para especificação final, consulte a ficha técnica ICP DAS e verifique certificações aplicáveis ao seu projeto.
Tabela de especificações técnicas (tensão, corrente, contatos, vida mecânica/elétrica, dimensões, temperatura)
| Item | Especificação típica |
|---|---|
| Tipo de contato | 1 polo Form C (SPDT) |
| Corrente nominal de contato | 6 A (resistiva) |
| Tensão máxima de comutação | 250 VAC / 30 VDC (verifique modelo) |
| Resistência de contato | < 50 mΩ (inicial) |
| Vida mecânica | > 10^7 operações |
| Vida elétrica (sob carga) | ~10^5 – 10^6 operações (dependente da carga) |
| Tensão de isolamento (bobina-contato) | ≥ 2.5 kV AC (testado) |
| Faixa de temperatura | -40 °C a +70 °C |
| Dimensões | Perfil slim montável em trilho DIN TS35 |
| Torque dos terminais | 0.5 – 0.8 Nm |
| Tempo de comutação | Pull-in: 5–20 ms / Drop-out: 5–15 ms |
Materiais, normas e certificações aplicáveis
Os materiais típicos incluem carcaça em termoplástico UL94V-0, contatos em prata ou liga prateada para otimizar condutividade e resistência a corrosão, e bobinas encapsuladas. A seleção de materiais afeta resistência à corrosão (ambientes marinhos), compatibilidade com IEC 60068 (choque e vibração) e resistência térmica.
Normas relevantes: IEC 61810-1 (relés eletromecânicos), IEC 60947-5-1 (dispositivos de comutação para aplicações de controle), IEC 60664-1 (isolamento), e UL 508 quando requerido para painéis nos EUA. Para aplicações médicas ou áudio há considerações em IEC 60601-1 e IEC/EN 62368-1, embora não sejam normas primárias de relés; verifique requisitos setoriais.
Certificações adicionais (quando aplicáveis): CE, RoHS, e testes de compatibilidade eletromagnética (EMC) conforme EN 61000. Em projetos críticos, peça relatórios de ensaio (testes de vida elétrica, resistência de contato e isolamento) ao fornecedor para homologação de projeto.
Guia prático de instalação e uso do relé 1 polo Form C 6 A com montagem em trilho DIN
A instalação começa com seleção do trilho DIN apropriado (TS35/7.5 ou TS35/15) e espaço para dissipação térmica entre dispositivos. Respeite a polaridade e tensionamento da bobina indicado na etiqueta; aplicações com supressão (diodo ou RC) podem alterar tempos de desativação e devem ser especificadas no projeto.
Fiação: use cabos com seção adequada à corrente de carga (por exemplo, 1,5–2,5 mm² para 6 A com margem), e aplique o torque de terminais recomendado (0.5–0.8 Nm). Identifique terminais NO/NC/COM com marcação clara para evitar cruzamentos. Para cargas indutivas, use supressão (snubbers, varistores) conforme as recomendações para proteger contatos.
Após montagem, realize testes de comutação em vazio e sob carga controlada, meça resistência de contato e verifique isolamento entre bobina e contatos. Documente os resultados no FAT (Factory Acceptance Test) e mantenha registros de MTBF estimado para planejamento de manutenção.
Preparação e ferramentas necessárias
Ferramentas essenciais: chave dinamométrica para torque de terminais, alicate de corte e desencapador, multímetro, pinça de força, e localizador de trilho DIN. EPI: luvas dielétricas, óculos de segurança e bloqueio/etiquetagem (LOTO) para trabalhos com tensão.
Inspeções prévias: verificar ausência de umidade, compatibilidade de temperatura do painel, ausência de corrosão no trilho e tensão de alimentação correspondente à bobina. Confirme espaço para dissipação e proximidade de fontes de interferência eletromagnética (motores, inversores).
Checklist rápido de ferramentas e materiais:
- Chave dinamométrica (0.5–0.8 Nm)
- Multímetro com medidor de resistência de contato
- Terminais ferrule (crimpados)
- Materiais de identificação (tags)
- Snubber ou varistor para cargas indutivas
Passo a passo de montagem em trilho DIN e ligação elétrica
- Posicione o relé sobre o trilho DIN e pressione até ouvir o encaixe; verifique travamento visual. Garanta alinhamento lateral para evitar sobreposição de cabos.
- Conecte condutores aos terminais COM/NO/NC conforme diagrama. Aperte ao torque especificado e fixe identificação dos fios.
- Energize a bobina com tensão nominal e realize ensaios de operação: medir tempos de comutação, verificação de bouncing e teste sob carga real.
Após energização, execute um teste de isolamento (megger) se aplicável e valide sinais de status no PLC/SCADA. Registre os parâmetros iniciais como referência para manutenção preventiva.
Procedimentos de manutenção preventiva e troubleshooting
Rotina de manutenção: inspeção visual trimestral, limpeza de contatos com ar comprimido seco e verificação de aperto de terminais semestral. Substitua relés que apresentem aumento significativo da resistência de contato ou falhas intermitentes acima de limites definidos.
Troubleshooting comum: comutação errática pode ser causada por bobinas subalimentadas, ruído elétrico ou falha mecânica. Meça tensão da bobina durante operação, use osciloscópio para identificar ruídos e verifique se há necessidade de supressão. Contatos queimados indicam sobrecarga; verifique corrente de inrush e, se necessário, utilize contactor.
Em caso de falha, siga fluxo: isolar -> medir -> comparar com ficha técnica -> substituir se fora de especificação. Mantenha peças de reposição no estoque para reduzir downtime.
Integração com sistemas SCADA e IIoT (relé em trilho DIN, ICP DAS relé)
O relé é tipicamente end-point de uma arquitetura de controle, sendo comandado por PLCs, RTUs ou módulos I/O remotos ICP DAS. A interface usual é digital: saída discreta do controlador que alimenta a bobina. Em soluções IIoT, gateways convertem esse estado em pacote Modbus/TCP, MQTT ou OPC UA para plataformas de supervisão.
Boas práticas incluem amostragem de status em frequências compatíveis com a aplicação (por exemplo, 1 s para status de dispositivos, 100 ms para segurança não crítica), debounce de sinais e redundância de caminhos de telemetria. Também é comum monitorar contagem de operações para prever manutenção com base em MTBF e ciclos de vida elétrica.
Para segurança cibernética, isole a camada de controle do roteador corporativo, aplique VLANs, autenticação e atualização de firmwares nos gateways. Log de eventos e alarmes devem ser encaminhados ao SCADA com timestamp sincronizado (NTP) para auditoria e troubleshooting.
Arquiteturas típicas de integração (I/O, controladores, gateway)
Arquitetura clássica: PLC -> saída digital -> relé (bobina) -> carga. Monitoramento via entrada digital do PLC em paralelo para confirmação. Para distribuição remota: módulo de I/O ICP DAS (ex.: unidades remotas com relés integrados) -> gateway Modbus/TCP -> SCADA/IIoT.
Arquitetura avançada IIoT: sensor/atuador -> módulo remoto com relé -> edge gateway (protocolos: Modbus/OPC UA/MQTT) -> plataforma cloud (telemetria, analytics). Permite análises preditivas e integração com CMMS para manutenção baseada em condição.
Para aplicações críticas recomenda-se caminho redundante de sinal e políticas de fail-safe: por exemplo, relé controlando uma válvula de segurança deve retornar à condição segura em perda de comunicação.
Configuração de alarmes, telemetria e segurança cibernética
Configure alarmes no SCADA para detecção de estados anormais: tempo de comutação fora do esperado, número de operações acima do limiar, ou falha de sincronização. Telemetria mínima inclui estado NO/NC, corrente na carga (se medido) e contagem de ciclos.
Implemente autenticação (TLS/MQTT, credenciais seguras) e controle de acesso por função (RBAC) nos gateways. Atualize listas de bloqueio/permita IPs e utilize VPNs para acesso remoto. Tenha políticas de backup de configuração e plano de recuperação.
Exemplos práticos de uso do relé 1 polo Form C 6 A com montagem em trilho DIN em aplicações reais
Caso 1 — Controle de carga auxiliar em linha de produção: substituição de contactoras por relé Form C para iluminação e sinalização, reduzindo espaço e custo. Resultado: menor footprint no painel e manutenção simplificada.
Caso 2 — Sinalização em subestação: relés foram usados para sinalizar mudanças de estado em painéis de proteção, integrados a RTUs. Resultado: maior confiabilidade de indicação e isolamento entre circuitos de potência e instrumentação.
Caso 3 — Integração IIoT em planta de tratamento de água: os relés controlaram bombas de dosagem através de módulos remotos ICP DAS, com telemetria via MQTT para plataforma cloud. Resultado: detecção precoce de falhas e redução de visitas de manutenção.
Cada caso mostra a vantagem de combinar robustez mecânica e compatibilidade DIN com integração digital, otimizando operação e manutenção.
Comparação técnica com produtos similares da ICP DAS
A ICP DAS oferece famílias de relés: relés compactos de 6 A (Form C), relés de potência (10–16 A), e módulos I/O com relés integrados. O relé 1 polo Form C 6 A se posiciona como solução intermediária para cargas auxiliares e sinalização, equilibrando tamanho e capacidade.
Comparando com módulos I/O com relé integrado: módulos trazem comunicação nativa (Modbus/ProfiNet), reduzindo fiação, mas têm custo unitário maior. O relé standalone é vantajoso quando o controle é feito por PLCs existentes ou quando se requer grande quantidade de pontos de comutação simples.
Trade-offs: escolha o relé 6 A para economia e padronização; selecione relés de maior corrente quando houver inrush elevado (motores/pompas). Para comutação sem desgaste, considere SSRs; porém, avalie leakage e dissipação térmica.
Vantagens e trade-offs frente a outras famílias ICP DAS
Vantagens: menor custo por ponto, facilidade de reposição, montagem rápida em trilho DIN e compatibilidade com painéis padrão. Trade-offs: desgaste mecânico ao longo de muitos ciclos, tempo de resposta maior que SSRs e limitação de corrente.
Recomendação prática: para sinalização e cargas pequenas, o relé 6 A é preferível. Para aplicações com comutação rápida e alta frequência, SSRs ou contactores com relés auxiliares são mais adequados.
Erros comuns, armadilhas de projeto e detalhes técnicos críticos
Erro 1: subdimensionar corrente de inrush — levando à soldagem de contatos. Sempre verificar corrente de partida e escolher relé/contator adequado. Erro 2: não aplicar supressão em cargas indutivas — gera picos que reduzem vida dos contatos. Erro 3: fiação inadequada e torque incorreto nos terminais — causa aquecimento e falhas intermitentes.
Detalhes críticos: confirmar tensão e polaridade da bobina, observar tempo de reset quando supressão é instalada (diodos aumentam tempo de dropout). Em painéis com muitos relés, considere PFC para reduzir harmônicos e aquecimento da fonte que alimenta bobinas.
Checklist de verificação pré-entrada em operação
- Confirmar modelo e especificação do relé com diagrama da montagem.
- Medir resistência de isolamento e resistência de contato.
- Testar comutação em vazio e sob carga controlada.
- Verificar torque dos terminais e fixação no trilho DIN.
- Registrar contagem inicial de ciclos e enviar dados ao CMMS.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
O relé 1 polo Form C 6 A com montagem em trilho DIN da ICP DAS entrega uma solução robusta, compacta e padronizada para controle e aquisição de sinais em automação industrial, utilities e aplicações IIoT. Suas características — isolamento, montagem DIN e capacidade de 6 A — tornam-no ideal para painéis modernos que priorizam confiabilidade e facilidade de manutenção.
Para aplicações que exigem essa robustez, a série relé 1 polo Form C 6 A da ICP DAS é a solução ideal. Confira as especificações completas e solicite uma cotação no site do produto: https://www.lri.com.br/aquisicao-de-dados/rele-1-polo-form-c-6-a-com-montagem-em-trilho-din. Para opções de módulos com comunicação integrada, veja também nossos produtos em https://www.blog.lri.com.br/produto/modulo-io-relay (exemplo de catálogo).
Se tiver dúvidas técnicas sobre seleção, especificação ou integração com SCADA/IIoT, comente abaixo ou solicite suporte técnico. Sua pergunta pode ajudar outros profissionais e enriquecer o debate.
Perspectivas futuras e resumo estratégico
Tendências apontam para relés com monitoramento integrado (contagem de ciclos, temperatura) e integração nativa com plataformas IIoT, permitindo manutenção preditiva baseada em dados de operação. A convergência entre relés tradicionais e sensores inteligentes cria oportunidades para digitalizar painéis e reduzir intervenções humanas.
Para equipes de projeto, o roadmap estratégico inclui: validar requisitos de corrente/inrush, definir política de manutenção baseada em MTBF e ciclos, e planejar integração IIoT desde a fase de especificação. A digitalização permite otimizar estoque de peças de reposição e reduzir custos operacionais.
