Introdução

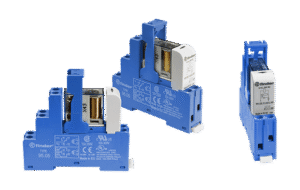

Relé de 2 polos (Form C) 16 A com montagem em trilho DIN, fabricado pela ICP DAS, é um componente fundamental para comutação em painéis de automação e controle. Este artigo técnico aborda em profundidade esse relé, suas especificações elétricas e mecânicas, aplicações industriais e integração com SCADA/IIoT, usando termos como relé de 2 polos, Form C, 16 A e trilho DIN logo de início para otimização semântica e utilidade prática.
Voltado para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos, o texto combina conceitos de engenharia (MTBF, PFC, potência de comutação), normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1) e boas práticas de projeto e instalação. A intenção é servir como referência técnica confiável e ajudar na especificação, compra e comissionamento do produto.
Ao longo do artigo serão apresentadas tabelas, listas de verificação, diagramas de ligação simples e CTAs para páginas de produto e conteúdos complementares no blog da LRI/ICP. Para aplicações que exigem robustez em painéis DIN, a série Relé de 2 polos (Form C) 16 A da ICP DAS é a solução ideal. Confira as especificações completas na página do produto.
Introdução ao Relé de 2 polos (Form C) 16 A com montagem em trilho DIN — relé de 2 polos, Form C, 16 A, trilho DIN, ICP DAS
O relé de 2 polos (Form C) é um dispositivo eletromecânico que fornece dois circuitos de contato separados, cada um com um contato comutador normalmente aberto e outro normalmente fechado. A configuração Form C (SPDT por pólo) permite controlar duas linhas por canal, facilitando intertravamentos e mudanças rápidas de estado em painéis de controle. A capacidade nominal de 16 A torna-o adequado para cargas resistivas e indutivas moderadas.
A montagem em trilho DIN (TS35/TH35) é o padrão de mercado para painéis industriais, permitindo densidade de montagem, substituição rápida e compatibilidade com acessórios (suportes, tampas, bornes). Em projetos de IIoT e Indústria 4.0, relés DIN proporcionam modularidade e manutenção simplificada, essencial em ambientes com requisitos de disponibilidade (MTBF elevado) e conformidade normativa.
Em termos de design, modelos ICP DAS combinam bobinas otimizadas para baixo consumo e contatos com tratamento anti-fretting para aumentar a vida elétrica. Para aplicações críticas, considere parâmetros como vida elétrica (ciclos a carga nominal), resistência de contato, tempo de comutação e comportamento frente a correntes de inrush típicas de solenoides e motores.
Principais aplicações e setores atendidos pelo Relé
O relé de 2 polos 16 A é amplamente utilizado em automação industrial para controle de atuadores, válvulas solenoides, solenóides hidráulicos e motores pequenos. Em painéis de I/O em fábricas, são usados para isolar circuitos de comando dos circuitos de potência, garantindo segurança e conformidade com normas de segurança elétrica.
Setores que mais se beneficiam incluem alimentício, saneamento, petróleo & gás, energia e renováveis, onde a confiabilidade, facilidade de substituição e densidade de montagem em trilho DIN são requisitos críticos. Em HVAC e infraestrutura de utilidades, esses relés gerenciam cargas de bombas, compressores e equipamentos de climatização com requisitos de comutação frequente.
No contexto de IIoT e plantas digitalizadas, esses relés fazem interface com módulos de entrada/saída discretas e controladores programáveis, permitindo telemetria de estado, contagem de ciclos e integração a estratégias de manutenção preditiva via PLC/SCADA.
Especificações técnicas do Relé para projetos — relé de 2 polos, Form C, 16 A
A especificação técnica é o ponto de partida para seleção. Os parâmetros críticos incluem corrente nominal (16 A), tensão de comutação (AC/DC), resistência de contato, vida elétrica e mecânica, tempo de atuação e liberação, e requisitos da bobina (tensão e consumo). Também considere a capacidade de comutação AC/DC e curvas de corrente inrush para cargas indutivas.
A seguir há uma tabela com valores nominais típicos para relés DIN 2 polos 16 A; verificar a ficha técnica ICP DAS para tolerâncias e variações de modelo é obrigatório antes de especificar em projeto.
| Tabela de especificações técnicas (valores típicos — consultar ficha técnica para confirmação) | Parâmetro | Valor típico | Observação |
|---|---|---|---|
| Corrente nominal de contato | 16 A | Resistiva (AC) | |
| Tensão máxima de comutação | 250 VAC / 30 VDC | Depende do modelo | |
| Configuração de contatos | 2 polos — Form C (2 x SPDT) | Isolamento entre polos | |
| Vida elétrica | >100.000 ciclos (a carga nominal) | Valor típico; depende da carga | |
| Vida mecânica | >10.000.000 ciclos | Sem carga elétrica | |
| Tempo de atuação | 8–15 ms | Variável por bobina | |
| Tempo de liberação | 4–10 ms | Com ou sem diodo snubber | |
| Consumo da bobina | 200–400 mW | Depende da tensão de bobina | |
| Dimensões | Largura ≈ 12–17 mm por polo | Montagem trilho DIN TS35 | |
| Grau de proteção | Geralmente IP20 | No estado sem capota adicional | |
| Certificações | CE, UL (variante), EN | Verificar modelo específico |
Dados elétricos e de comutação
A capacidade de comutação AC e DC é distinta: relés normalmente têm melhor performance em AC para cargas resistivas; em DC, arco tende a persistir, exigindo contatos com maior espaço e proteção adicional. Para cargas indutivas, especificar comutação de pico e avaliar o uso de supressores (RC, varistores ou supressores de arco) é essencial.
O tempo de comutação (pull-in e drop-out) impacta intertravamentos lógicos em PLCs e sequências de máquina. Valores típicos de atuação ficam entre 8–15 ms e a liberação entre 4–10 ms; para controle de alta velocidade considere relés reed ou SSRs. Avalie MTBF e vida elétrica em função do número esperado de operações por hora para calcular manutenção e estoque de reposição.
A resistência de contato inicial (mΩ) e a capacidade de corrente de inrush (por exemplo, ao comutar cargas indutivas) devem ser consultadas na ficha técnica. Para aplicações críticas, solicite relatório de testes de vida elétrica do fabricante e dados de inspeção de solda/terminais.
Dimensões, montagem em trilho DIN e pinout
Relés DIN são projetados para encaixe rápido em trilho TS35, com lingueta de travamento e possibilidade de retirada com ferramenta de extração. A largura por polo costuma ficar entre 12 e 17 mm; um relé 2 polos ocupa geralmente a largura combinada especificada na ficha.
O pinout típico inclui terminais de contato (COM, NO, NC) em blocos separados e pinos de bobina com identificação para conexão direta ou via bornes. Um desenho de montagem padrão deve ser consultado para fiação e roteamento de trilhos. Exemplo de pinout simplificado:
- Pino 1: COM1
- Pino 2: NO1
- Pino 3: NC1
- Pino 4: COM2
- Pino 5: NO2
- Pino 6: NC2
- Pino 7-8: bobina
Para segurança e controle de cabos, utilize trilhos com separadores e placas de identificação para facilitar manutenção.
Condições ambientais e certificações
Faixas típicas de operação vão de -20 °C a +70 °C, com armazenamento mais amplo. A classificação IP normalmente é IP20 a menos que exista capota adicional ou caixa; em ambientes agressivos, escolha soluções encapsuladas ou gabinetes com IP adequado.
Normas e certificações que reforçam E-A-T incluem CE, certificações UL/CSA para variantes e conformidade com normas de compatibilidade eletromagnética (EMC). Para aplicações em equipamentos médicos ou sensíveis, verifique requisitos adicionais como IEC 60601-1 se aplicável ao equipamento final.
Considere também testes de vibração e choque (por exemplo, IEC 60068) para aplicações em transporte, petroquímica ou offshore, e documentação de MTBF para planejamento de manutenção.
Benefícios, importância e diferenciais técnicos do Relé — relé de 2 polos, Form C, 16 A
Escolher um relé 2 polos Form C 16 A ICP DAS traz benefícios claros: densidade de montagem, facilidade de manutenção e confiabilidade de contatos para aplicações industriais. A configuração Form C permite simplificar circuitos de redundância e intertravamentos sem aumentar espaço no painel.
Diferenciais técnicos incluem tratamento de contato anti-fretting, bobinas otimizadas para baixo consumo e compatibilidade com acessórios DIN (bases, indicadores LED, bornes rápidos). Esses recursos reduzem consumo (impacto em PFC quando múltiplos relés são usados) e aumentam MTBF, importantes em linhas 24/7.
Em comparação a alternativas como SSRs, relés eletromecânicos apresentam resistência em estado fechado muito baixa e melhor performance em correntes de pico, sendo preferíveis em comutação de cargas indutivas com baixa frequência de acionamento.
Guia prático: como instalar, configurar e operar o Relé
Ao receber o componente, verifique integridade física, referências do modelo e tensão de bobina. Compare o código do produto com a nota fiscal e a ficha técnica; confirme a tensão de bobina (AC/DC) antes da instalação para evitar danos. Mantenha registros de lote para rastreabilidade.
A montagem exige trilho DIN limpo e sem deformações; posicione o relé alinhado e pressione até ouvir o clique de fixação. Evite empurrões laterais que possam danificar o mecanismo. Caso seja necessário, utilize extrator para remoção e manutenção.
Para operação segura, siga esquema de fiação, utilize disjuntores e proteção contra corrente adequada e implemente etiquetas de identificação em cabos e terminais. Registre parâmetros de comissionamento para histórico.
Preparação e verificação antes da instalação
Inspecione visualmente por oxidação, danos mecânicos ou sujeira. Verifique que o modelo suporta a tensão nominal da instalação e que capacidade de comutação cobre correntes de inrush da carga. Tenha à mão ferramentas isoladas e multímetro calibrado.
Confirme compatibilidade com padrões do painel (distância entre polos, largura disponível, temperatura ambiente). Planeje circuitos de proteção (fusíveis, disjuntores) dimensionados segundo curva de disparo da carga. Evite sobrecarga de trilho DH com cabos pesados congestionando o caminho.
Documente o procedimento de instalação e as medições iniciais (resistência de contato, continuidade, tensão de bobina) para controle de qualidade e auditoria.
Montagem no trilho DIN: passo a passo
- Posicione o relé na borda superior do trilho TS35.
- Incline e encaixe a lingueta traseira no trilho.
- Pressione até travar, verificando o clique de fixação.
Se o relé possuir trava adicional, acione-a. Para remoção, utilize ferramenta apropriada para liberar a lingueta e puxe verticalmente. Em painéis com muitos relés, mantenha passagem de ar e espaço para dissipação térmica.
Fiação, conexões e boas práticas de aterramento
Use cabos com seção adequada à corrente (ver tabela de ampacidade), preferencialmente com terminais crimpados. Aplique torque recomendado nos bornes (ex.: 0,5–0,6 Nm para bornes pequenos), conforme ficha técnica. Use barramentos de terra e conecte blindagens de cabos em um único ponto para evitar loops.
Separe cabos de potência e sinal para reduzir ruído. Em bobinas DC, considere diodos de roda-livre; em AC, RC snubbers. Identifique cada condutor com etiquetas permanentes.
Implemente proteção contra sobrecorrente por via de fusíveis ou disjuntores e verifique seletividade com restos do sistema.
Testes de comissionamento e validação funcional
Realize testes de continuidade em contatos NC/NO e verifique resistência de contato. Acione a bobina e meça tempos de comutação, registrando resultados e comparando com ficha técnica. Teste com carga real e em condições de operação (temperatura, umidade).
Valide intertravamentos lógicos no PLC e verifique funcionamento de alarmes em SCADA. Registre medições de corrente e tensão durante o teste para detectar inrush excessivo.
Documente todas as medições em relatório de comissionamento, incluindo fotos e assinaturas responsáveis.
Manutenção preventiva e solução rápida de problemas (troubleshooting)
Checklist periódico: inspeção visual mensal, verificação de torque de bornes trimestral, registro de ciclos acumulados e limpeza do trilho. Substitua relés com sinais de desgaste (arquear, contato sujeito a aumento de resistência).
Problemas comuns: falha de comutação (bobina sem alimentação), aquecimento excessivo (sobrecarga), arco em contatos (comutação DC). Medidas: confirmar tensão da bobina, reduzir carga ou adicionar supressão, substituir relé em fim de vida elétrica.
Mantenha estoques mínimos e protocolo de substituição para reduzir downtime.
Integre o Relé a sistemas SCADA e plataformas IIoT — relé de 2 polos, Form C, 16 A
Embora relés sejam dispositivos discretos, sua integração a SCADA/IIoT passa por módulos de entrada/saída digitais ou relés controlados por PLCs. Utilize módulos digitais ICP DAS compatíveis (Modbus, Ethernet) para expor estado e contagem de operações ao sistema supervisor.
Para estratégias de manutenção preditiva, colete telemetria mínima: número de operações, temperaturas locais, ocorrências de disparos e alarmes. Esses dados alimentam modelos de predição que estimam tempo para falha e reduz custos operacionais.
Considere também gateways IIoT que convertem dados locais em protocolos MQTT/OPC UA para plataformas de nuvem e integrações com MES/ERP, permitindo dashboards em tempo real e ações automatizadas.
Topologias de integração SCADA/PLCs
Topologia clássica: relé controlado por saída digital do PLC; estado do relé lido por entrada digital de feedback. Em arquiteturas distribuídas, use I/O remotas (RTU) com comunicação Modbus RTU/TCP para reduzir fiação.
Para topologias com alta disponibilidade, implemente redundância de PLCs e caminhos de E/S, e segregue redes de automação da TI com VLANs e firewalls.
Documente diagramas unifilares e logicamente o mapa de sinais para facilitar diagnóstico.
Protocolos, gateways e conversores recomendados
Protocolos comuns: Modbus RTU/Modbus TCP, OPC UA, MQTT para IIoT. ICP DAS oferece gateways e módulos de I/O que suportam esses protocolos, facilitando a integração com SCADA e plataformas cloud.
Para conversão entre camadas seriais e Ethernet, use gateways serial-to-Ethernet certificados. Em ambientes heterogêneos, OPC UA fornece segurança e semântica para integração com MES.
Avalie latência e determinismo ao escolher protocolo para controle crítico.
Estratégias de telemetria e monitoramento remoto
Implemente telemetria que inclua estado do relé, contagem de ciclos, consumo de bobina e alarmes de discrepância. Defina thresholds para notificações (e-mail, SMS, SCADA) e rotina de análise de tendências.
Use compressão e amostragem inteligente para reduzir tráfego em redes IIoT e priorize mensagens críticas com QoS configurado. Integre dashboards com histórico e relatórios automatizados para equipes de manutenção.
A segurança cibernética deve ser aplicada em borda e cloud (TLS, autenticação, segregação de redes).
Exemplos práticos de uso do Relé em campo
Exemplo 1 — Automação de linha de produção: usar relés 2 polos para atuar em válvulas pneumáticas e intertravamentos de segurança. Configure PLC para sequenciamento e monitore estados via I/O digital, reduzindo cabos ao centralizar em módulos DIN.
Exemplo 2 — Painéis de distribuição: aplicar relés para comutação de cargas não críticas e seccionamento de circuitos com controle remoto. A vantagem é a fácil substituição e escalabilidade em painéis compactos.
Exemplo 3 — Energia renovável: usar relés para comutar cargas auxiliares entre gerador e rede ou para isolamento de baterias. Adicione supressores e proteções para corrente contínua; integre com inversores via sinais digitais.
Comparativo técnico: Relé vs outros relés ICP DAS e alternativas do mercado
Critérios de comparação incluem capacidade de corrente, vida elétrica, tempo de resposta, densidade por trilho DIN, custo total de propriedade (TCO) e suporte pós-venda. Relés 16 A Form C equilibram densidade e capacidade para muitas aplicações industriais.
Erros comuns na seleção: subdimensionar correntes de inrush, ignorar necessidade de supressão DC, e não conferir a tensão da bobina. Esses erros levam a falhas prematuras e paradas de produção.
Recomendações práticas: especifique sempre com margem (20–30% acima da corrente de operação), solicite ficha técnica e teste em bancada antes da instalação em série.
Conclusão
O relé de 2 polos (Form C) 16 A com montagem em trilho DIN da ICP DAS é uma solução versátil para painéis industriais, combinando confiabilidade, facilidade de manutenção e compatibilidade com arquiteturas modernas de automação e IIoT. Ao especificar, considere vida elétrica, capacidade de comutação AC/DC, e proteções necessárias para sua aplicação.
Para documentação completa e fichas técnicas, consulte a página de produto e as referências técnicas oficiais. Para aplicações que exigem essa robustez, a série Relé de 2 polos (Form C) 16 A da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/rele-de-2-polos-form-c-16-a-com-montagem-em-trilho-din
Se quiser mais exemplos de implementação e integração IIoT, visite outros artigos técnicos do blog: https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/iiot. Para verificar outras opções de relés e acessórios, consulte também: https://www.lri.com.br/produtos/reles
Incentivo à interação: deixe perguntas nos comentários sobre seu caso de uso, número de ciclos esperado ou requisitos de certificação — responderemos com recomendações técnicas e checklist personalizado.
