RS-232, qual a Distância Máxima de transmissão?

Introdução a Comunicação Serial RS-232

A RS-232 é uma especificação padrão para a transferência serial de dados binários entre um DTE (Data Terminal Equipment) e um DCE (Data Circuit-terminating Equipment). Ela é comumente utilizada em conexões de modem e em portas seriais de computadores mais antigos. No entanto, a RS-232 possui uma limitação importante: sua distância máxima de transmissão.

A distância máxima de transmissão da RS-232 é tipicamente limitada a cerca de 15 metros. Isso ocorre porque a RS-232 utiliza sinais de tensão para a transmissão de dados, e esses sinais se degradam à medida que a distância aumenta. Além disso, a velocidade de transmissão dos dados também diminui com o aumento da distância.

Apesar dessas limitações, existem várias maneiras de estender a distância máxima de transmissão da RS-232. Neste artigo, vamos explorar essas técnicas, incluindo o uso de repetidores e conversores de mídia.

Introdução à RS-232 e suas Limitações de Distância

A RS-232 é uma interface de comunicação serial que é usada para conectar um DTE, como um computador, a um DCE, como um modem. Ela foi desenvolvida na década de 1960 e tem sido amplamente usada desde então, apesar do surgimento de interfaces de comunicação mais recentes.

A RS-232 transmite dados usando sinais de tensão. Em um nível mais alto, um sinal de tensão positivo representa um bit de dados ‘1’, enquanto um sinal de tensão negativo representa um bit de dados ‘0’. No entanto, esses sinais de tensão se degradam à medida que a distância aumenta, limitando a distância máxima de transmissão a cerca de 15 metros.

Além disso, a velocidade de transmissão de dados da RS-232 também diminui com o aumento da distância. Isso ocorre porque a resistência do cabo aumenta com a distância, o que diminui a velocidade à qual os sinais de tensão podem ser transmitidos. Portanto, para manter uma alta velocidade de transmissão de dados, a distância de transmissão deve ser mantida a um mínimo.

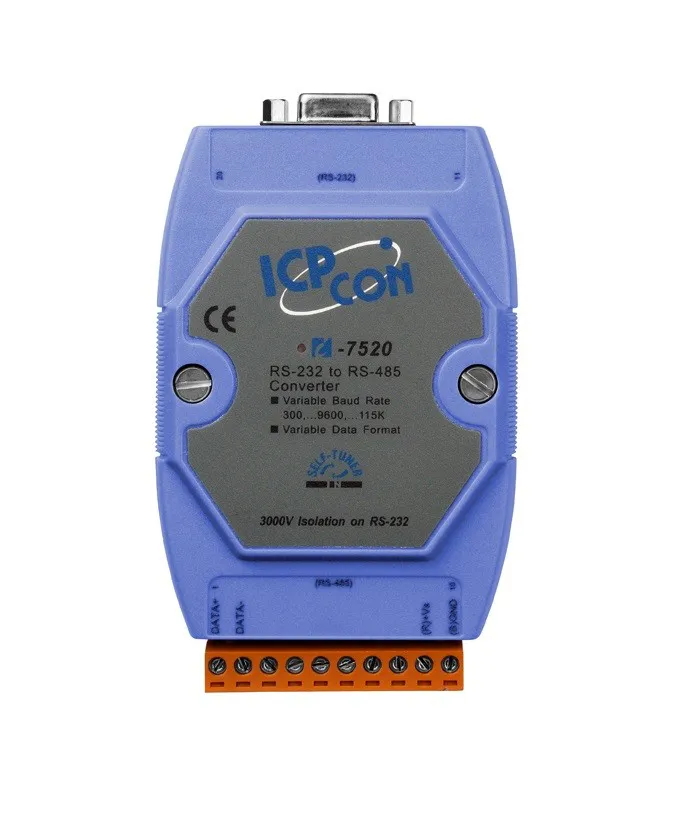

LR-7520 – Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232

Como Estender a Distância Máxima da RS-232

Entendendo a Teoria por trás da Distância Máxima da RS-232

Para entender a teoria por trás da limitação da distância máxima da RS-232, é importante primeiro compreender como os sinais de tensão são transmitidos. Em uma conexão, os dados são transmitidos como uma série de sinais de tensão. Cada bit de dados é representado por um sinal de tensão positivo ou negativo.

No entanto, à medida que a distância de transmissão aumenta, a resistência do cabo também aumenta. Isso significa que os sinais de tensão precisam ser mais fortes para chegar ao fim do cabo. Como resultado, os sinais de tensão se degradam ao longo da distância, levando a uma maior taxa de erro de bits.

Além disso, à medida que a resistência do cabo aumenta com a distância, a velocidade à qual os sinais de tensão podem ser transmitidos diminui. Isso significa que a taxa de transmissão de dados diminui com o aumento da distância. Portanto, para manter uma alta taxa de transmissão de dados, a distância de transmissão deve ser mantida a um mínimo.

Fatores que Influenciam a Extensão da Distância da RS-232

Vários fatores podem influenciar a extensão da distância de transmissão da RS-232. Um dos principais é a qualidade do cabo usado. Cabos de alta qualidade que são bem protegidos podem ajudar a minimizar a degradação dos sinais de tensão, permitindo uma maior distância de transmissão.

Outro fator importante é o ambiente em que o cabo é instalado. Por exemplo, se o cabo estiver instalado em uma área com muita interferência eletromagnética, os sinais de tensão podem se degradar mais rapidamente, limitando a distância de transmissão.

Finalmente, a taxa de transmissão de dados também pode afetar a extensão da distância da RS-232. Como mencionado anteriormente, à medida que a resistência do cabo aumenta com a distância, a velocidade à qual os sinais de tensão podem ser transmitidos diminui. Portanto, se uma alta taxa de transmissão de dados for necessária, a distância de transmissão pode precisar ser limitada.

Técnicas para Estender a Distância da RS-232

Existem várias técnicas que podem ser usadas para estender a distância de transmissão da RS-232. Uma delas é o uso de repetidores. Um repetidor recebe os sinais de tensão na extremidade do cabo e os retransmite, permitindo que os sinais sejam transmitidos por uma distância maior.

Outra técnica é o uso de conversores de mídia. Um conversor de mídia converte os sinais de tensão em sinais de luz, que podem ser transmitidos por cabos de fibra óptica. Como os sinais de luz não se degradam da mesma maneira que os sinais de tensão, isso permite uma maior distância de transmissão.

Finalmente, é possível usar cabos de alta qualidade e bem protegidos. Como mencionado anteriormente, cabos de alta qualidade que são bem protegidos podem ajudar a minimizar a degradação dos sinais de tensão, permitindo uma maior distância de transmissão.

Utilizando Repetidores para Ampliar a Distância da RS-232

Os repetidores são uma das formas mais comuns de estender a distância de transmissão da RS-232. Um repetidor funciona recebendo os sinais de tensão em uma extremidade do cabo e retransmitindo-os na outra extremidade.

Os repetidores podem ser usados para estender a distância de transmissão da RS-232 em até 1.200 metros. No entanto, cada repetidor adiciona um pequeno atraso à transmissão, então o número de repetidores que pode ser usado é limitado.

Além disso, os repetidores precisam de energia para funcionar. Isso significa que eles precisam ser alimentados por uma fonte de energia, o que pode ser um problema em algumas instalações.

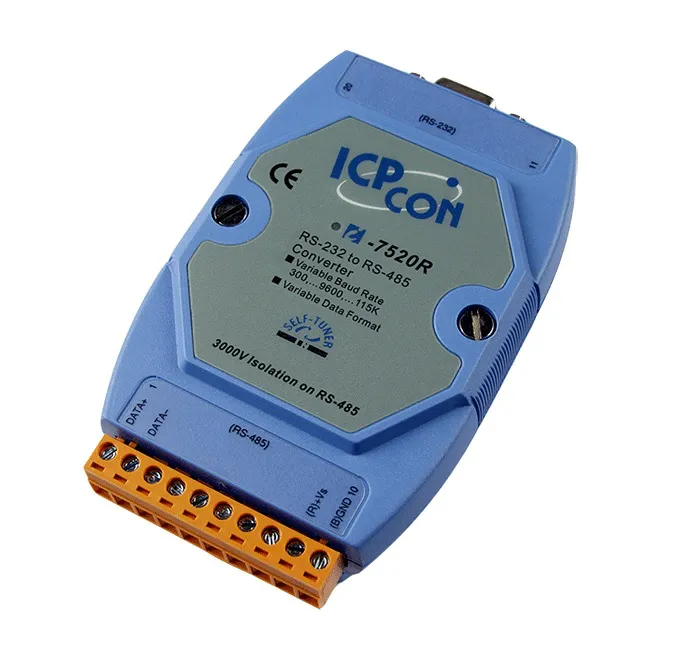

LR-7520R – Módulo Conversor RS-232 para RS-485, Isolação 3000Vdc na RS-485

Como Estender a Distância Máxima da RS-232

Aplicação de Conversores de Mídia na Extensão da RS-232

Os conversores de mídia são outra forma de estender a distância de transmissão da RS-232. Um conversor de mídia funciona convertendo os sinais de tensão em sinais de luz, que podem ser transmitidos por cabos de fibra óptica.

Os sinais de luz não se degradam da mesma maneira que os sinais de tensão, por isso podem ser transmitidos por distâncias muito maiores. Além disso, os cabos de fibra óptica são imunes à interferência eletromagnética, o que pode ser um problema com os cabos de cobre usados na RS-232.

No entanto, os conversores de mídia são mais caros do que os repetidores, e a instalação de cabos de fibra óptica pode ser mais complexa do que a instalação de cabos de cobre.

Estudo de Caso: Estendendo a Distância Máxima da RS-232

Vamos considerar um exemplo de uma instalação que precisa estender a distância de transmissão da RS-232. A instalação tem um DTE em um prédio e um DCE em outro prédio, a 500 metros de distância.

Nesse caso, a distância de transmissão excede a distância máxima de transmissão da RS-232. No entanto, usando um repetidor, a distância de transmissão pode ser estendida. O repetidor recebe os sinais de tensão na extremidade do cabo no prédio do DTE e os retransmite no prédio do DCE.

Além disso, se a instalação precisasse estender a distância de transmissão ainda mais, poderia usar um conversor de mídia. O conversor de mídia converteria os sinais de tensão em sinais de luz, que poderiam ser transmitidos por cabos de fibra óptica por uma distância muito maior.

Conclusão: Maximizando a Eficiência da RS-232

Embora tenha suas limitações, existem várias maneiras de estender a distância máxima de transmissão. Seja usando repetidores, conversores de mídia ou cabos de alta qualidade, é possível maximizar a eficiência da RS-232.

No entanto, é importante lembrar que cada instalação é única e pode exigir uma abordagem diferente. Portanto, é importante considerar todos os fatores pertinentes ao planejar uma instalação RS-232.

Além disso, embora a RS-232 seja uma interface de comunicação comprovada e confiável, existem outras opções disponíveis. Portanto, pode valer a pena considerar outras interfaces de comunicação se a RS-232 não atender às necessidades de uma instalação específica.
