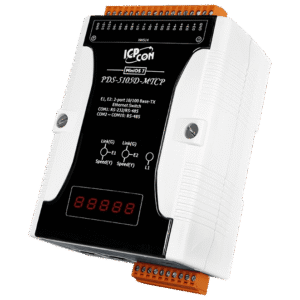

Introdução — Visão geral e conceito fundamental do servidor serial Ethernet / gateway Modbus
O servidor serial Ethernet / gateway Modbus é um equipamento que converte e roteia tráfego entre interfaces seriais (RS-232/RS-485) e redes Ethernet, suportando Modbus RTU e Modbus TCP desde o primeiro parágrafo. Este artigo técnico detalha arquitetura, especificações, integração com SCADA/IIoT e melhores práticas para engenheiros de automação, integradores e compradores técnicos. A compreensão desses conceitos reduz risco de falhas em projetos de automação industrial e utilities.
Na prática, esse gateway atua como um tradutor determinístico entre PLCs, instrumentos seriais e supervisórios Ethernet, mantendo isolamento galvânico, buffers e watchdogs para robustez operacional. Conceitos essenciais como MTBF, PFC (quando alimentações AC estão presentes em soluções complementares) e conformidade eletromagnética (IEC 61000 series) são levantados ao longo deste guia. Ao fim, você terá subsídios para especificar, instalar e validar a solução em ambientes industriais exigentes.
Este documento usa linguagem direta e comandos práticos, incluindo snippets de configuração, tabelas técnicas e checklists. Recomenda-se manter este material como referência de projeto; para leitura complementar veja artigos no blog da LRI, por exemplo: https://blog.lri.com.br/modbus-rtu-para-modbus-tcp e https://blog.lri.com.br/iiot-e-automatizacao. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo servidor serial Ethernet / gateway Modbus
Este gateway é amplamente usado em indústria, energia, saneamento, transporte, automação predial e OEMs, onde equipamentos legados seriais precisam ser integrados a redes Ethernet modernas. Ele preserva investimento em campo ao habilitar leitura/escrita de registradores e ao mesmo tempo disponibilizar dados para Plataformas IIoT. Em subestações e painéis elétricos, sua função é crítica para telemetria e proteção.
Em utilities e ambientes críticos, o gateway suporta arquiteturas redundantes e mapeamento Modbus para RTU↔TCP, reduzindo latência e garantindo confiabilidade. Para aplicações OEM, o dispositivo pode ser programável, permitindo lógica customizada no próprio gateway — útil para pré-processamento de dados ou falhas localizadas. Isso facilita estratégias de edge computing e diminui tráfego desnecessário à nuvem.
A escolha dessa classe de produto impacta CAPEX e OPEX: menos I/O dedicados, menor cabo e tempo de comissionamento. Para aplicações que exigem essa robustez, a série de servidores seriais programáveis da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-e-gateway-modbus-1x-rs-232rs-485-9x-rs-485-programavel e explore outras soluções em https://www.lri.com.br/comunicacao-de-dados.
Automação industrial — Integração de PLCs e equipamentos seriais
Para integrar PLCs e inversores seriais, configure o gateway para atuar como mestre Modbus TCP enquanto converte para Modbus RTU nos escravos seriais. O mapeamento de registradores deve considerar offsets (holding/input), endianness e limites de tamanho de payload. Use polling otimizado para evitar sobrecarga do barramento RS-485.
No campo, problemas comuns incluem mismatch de baudrate, paridade ou ausência de terminação resistiva em longos segmentos RS-485. A implementação de watchdog e buffers adequados no gateway reduz retransmissões e downtime. Documente mapas de comunicação e testes de carga antes do comissionamento.
Para integrar com PLCs Siemens, Rockwell ou Schneider, verifique suporte a Modbus TCP e, se necessário, encapsulamento de dados (por exemplo, mapear palavras 32-bit). Use ferramentas como mbpoll ou utilitários do fabricante para validar leituras durante a comissionamento.
Energia e subestações — Aquisição e telemetria
Em subestações, o gateway habilita RTUs/relés seriais a reportarem dados via Modbus TCP para o centro de controle ou IEC 60870 gateways. A latência e determinismo são críticos: configure timers e timeout cuidadosamente para evitar gaps na aquisição. Considere segmentação de rede e VLANs para separar tráfego de proteção.
A galvanicidade entre portas e alimentação previne loops de terra que podem induzir falhas em medições sensíveis; especifique isolamento conforme IEC 61000-4-X. Para medições de energia, assegure que o gateway não introduza jitter no timestamp de amostras críticas ou faça pré-processamento com precisão adequada.
Em projetos de retrofit de subestações, o gateway reduz a necessidade de substituição massiva de RTUs, permitindo que relés antigos enviem dados a novos sistemas SCADA com mínima intervenção de campo.
Saneamento e tratamento de água — Monitoramento remoto
Estação de bombeamento e ETA/ETE frequentemente têm sensores e CLPs seriais. O gateway coleta dados de nível, vazão e qualidade e os disponibiliza via Modbus TCP para SCADA ou servidores IIoT. A robustez contra transientes e ruído é essencial em ambientes com motores e bombas.
Para telecomunicações remotas, combine o gateway com modems 4G/5G ou redes privadas em fibra. Estratégias de compressão e filtragem local (edge) reduzem custos de transmissão, enviando apenas eventos e alarms críticos. Use watchdogs e monitoramento de heartbeat para detecção rápida de falhas.
A topologia deve prever failover: em instalações críticas, considere arquiteturas com dois gateways em modo redundante ou replicação de dados para múltiplos destinos.
Especificações técnicas completas e tabela resumo servidor serial Ethernet / gateway Modbus
A tabela a seguir resume especificações técnicas críticas que engenheiros precisam comparar no datasheet.
| Item | Especificação típica | Comentários de engenharia |
|---|---|---|
| Portas seriais | 1x RS-232/RS-485 (configurável), 9x RS-485 | RS-485 half/full-duplex; terminação selecionável |
| Protocolos | Modbus RTU/ASCII, Modbus TCP, TCP/IP, UDP, DHCP, SNTP, HTTP(S) | Suporte a mapeamento RTU↔TCP e função gateway programável |
| Velocidades | 300 – 115200 bps (seriais) | Baud configurável por porta |
| Alimentação | 10–30 VDC (nominal 24 VDC) | Proteção contra inversão; PFC aplicável em fontes AC externas |
| Isolamento | Isolamento galvânico entre portas e alimentação (tip. 2 kV) | Previna loops de terra em painéis |
| Ambiente | -25 a 70 °C; 5–95% UR não condensante | Caixa DIN-rail, IP20 típico |
| MTBF | >200.000 horas (típico) | Valor tipo de indústria; ver relatório do fabricante |
| Certificações | CE, RoHS, IEC 61000 série (EMC) | Ver datasheet para IEC 62368-1 quando aplicável |
Tabela de especificações (Portas, Protocolos, Interfaces)
| Interface | Quantidade | Notas |
|---|---|---|
| RS-232 | 1 (configurável) | TTL/RS-232 níveis, controle do fluxo |
| RS-485 | 9 | Isolamento por canal ou grupo; suporte a multi-drop |
| Ethernet | 1x 10/100Base-T | Suporta DHCP, IP estático, VLAN tagging |
| Digital I/O (opcional) | Depende do modelo | Para alarms e triggers locais |
Comentários: dimensione buffers para picos de tráfego; escolha modelos com isolamento por porta quando instalando em painéis com alta EMI.
Alimentação, ambiente e dimensões
Alimentação: especifique fonte redundante se disponibilidade for crítica. Para instalações com alimentação AC, escolha fonte com PFC e certificações de segurança. Consumo típico sum(timeout portas seriais) para tolerar latência de conversão RTU↔TCP.
Use polling agrupado (multi-register read) para eficiência. Teste com carga real e monitore desempenho para evitar sobrepolling.
Integração IIoT e envio de telemetria para a nuvem
Se o gateway suportar MQTT, configure broker, tópicos e QoS (0/1/2) conforme criticidade. Para HTTP/REST, otimizar payloads e usar compressão quando possível.
Implemente backpressure e buffer local para conexão intermitente (modo store-and-forward). Utilize TLS e autenticação mútua para proteger dados em trânsito.
Segurança na integração — VLAN, firewall e autenticação
Segmentação via VLAN e firewalls reduz superfície de ataque. Use ACLs para limitar IPs que acessam o gateway e autenticação forte (senhas, certificados). Habilite logs e syslog para auditoria.
Considere VPNs IPsec para conexões remotas e atualização segura de firmware (OTA) assinada. Siga recomendações IEC 62443 para segurança industrial.
Exemplos práticos de uso: casos reais com servidor serial Ethernet / gateway Modbus
Apresentamos três casos exemplares com arquitetura e parâmetros críticos para reprodução em projeto.
Caso 1 — Modernização de RMUs/RTUs em subestação
Arquitetura: relés seriais → gateway Modbus → RTU central via Modbus TCP. Mapeamento: cada relé mapeado a blocos de registradores; polling escalonado para evitar colisões. Resultado: redução de latência de leitura e continuidade de operação sem substituir relés.
Comissionamento incluiu validação de isolamento, testes de pulso e ajuste de timers. A replicação de dados em dois servidores SCADA melhorou disponibilidade.
Caso 2 — Transformar equipamentos seriais em ativos IIoT
Arquitetura: medidores seriais → gateway programável → gateway IIoT/MQTT → nuvem. O gateway agregou amostras e enviou apenas eventos e médias, reduzindo tráfego celular. Resultado: economia de dados e ganho em monitoramento remoto.
Aplicou-se armazenamento local em falha de rede (store-and-forward) e TLS para transmissão.
Caso 3 — Aplicação em painéis de automação predial
Sensores e controladores seriais foram conectados a gateway para integração com BMS via Modbus TCP. Configurou-se watchdog e thresholds no gateway para gerar alarmes locais e reduzir polling do BMS.
Benefício: integração rápida de equipamentos legados e visibilidade centralizada em supervisório predial.
Comparações técnicas e armadilhas — servidor serial Ethernet / gateway Modbus vs outros gateways ICP DAS
Comparar modelos exige avaliar portas, isolamento, CPU, memória, programabilidade e suporte a protocolos. Modelos com mais portas RS-485 são indicados quando consolidação é prioridade; modelos com CPU mais potente suportam lógica edge complexa.
Custo-benefício: avalie total cost of ownership incluindo licenças, suporte e necessidade de manutenção. Evite escolher modelo apenas pelo menor custo inicial se ambiente exigir alta disponibilidade.
Armadilhas comuns incluem subestimar buffers necessários, não prever crescimento de dispositivos e ignorar necessidades de isolamento. Escolha modelo com margem técnica.
Diferenças chave entre modelos ICP DAS
- Número de portas e tipo (RS-232 vs RS-485).
- Isolamento por porta (presente em modelos avançados).
- Capacidade de programabilidade (firmware user-programmable vs fixed-function).
Escolha conforme aplicação: alta EMI → isolamento por porta; necessidade de lógica → modelo programável.
Critérios para escolher o modelo correto
Checklist decisório:
- Quantidade e tipo de portas seriais;
- Necessidade de isolamento galvânico;
- Requisitos de temperatura e certificações;
- Necessidade de programabilidade e memória;
- Orçamento e suporte local.
Erros comuns em campo e como evitá-los
- Ground loops: assegurar aterramento único.
- Falta de terminação: implementar resistores 120Ω.
- Timeouts inadequados: configurar conforme latência real do barramento.
Detalhes técnicos avançados (isolamento, buffers, watchdog)
Isolamento galvânico evita loops de terra; escolha níveis >1.5 kV para ambientes severos. Dimensione buffers para picos de leitura e use watchdog para reinicializar travamentos. Em projetos críticos, valide limites de conexões TCP simultâneas.
Conclusão — Solicite cotação ou entre em contato
O servidor serial Ethernet / gateway Modbus é peça-chave para modernização industrial, viabilizando integração de legados com SCADA e plataformas IIoT. Seu impacto em disponibilidade, custo e velocidade de implantação é direto quando especificado com atenção a isolamento, buffering e segurança. Para aplicações que exigem essa robustez, a série programável da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-e-gateway-modbus-1x-rs-232rs-485-9x-rs-485-programavel.
Se tiver dúvidas específicas de aplicação, topologia ou quiser um comparativo sob medida para seu projeto, comente abaixo ou solicite suporte técnico. Para mais soluções e produtos relacionados, visite https://www.lri.com.br/comunicacao-de-dados e explore artigos técnicos em https://blog.lri.com.br/.
Incentivo você a comentar suas dúvidas técnicas, compartilhar casos de campo e pedir exemplos de mapeamento Modbus específicos ao seu equipamento.
