Introdução
Promessa: Neste tópico você encontrará uma visão técnica objetiva do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável, para decidir rapidamente se ele atende ao seu projeto.

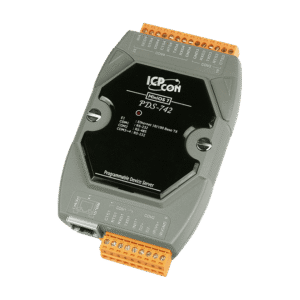

O servidor serial Ethernet 3x RS-232 + 1x RS-485 programável converte portas seriais legadas em interfaces Ethernet/TCP-IP, com programação embarcada para roteamento e transformação de dados entre RS-232, RS-485, Modbus e redes IP. É voltado a engenheiros de automação, integradores e suporte técnico.
Próximos passos: leia as especificações técnicas e veja exemplos de aplicação; para detalhes do produto, consulte o datasheet ou solicite suporte técnico.
Principais aplicações e setores atendidos pelo servidor serial Ethernet 3x RS-232 + 1x RS-485 programável
Promessa: Aqui você encontrará onde esse servidor serial entrega valor, reduzindo custos e riscos em ambientes industriais.
As aplicações típicas incluem automação industrial (conexão de CLPs e HMIs legados), utilities (telemetria de água e energia), telecom (gerenciamento de equipamentos), prédios inteligentes e SCADA distribuído. Em cada caso, ele elimina retrabalho de cabeamento e facilita a migração para IIoT.
Próximos passos: identifique seus equipamentos legacy e mapeie portas seriais para verificar compatibilidade antes da compra.
Especificações técnicas do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável — tabela de características e pinagem | servidor serial Ethernet
Promessa: A seguir estão especificações comparáveis e acionáveis para avaliação técnica e seleção.
A tabela abaixo resume parâmetros críticos: portas, protocolos, isolamento, alimentação, consumo e certificações — informações essenciais para integração e certificação de projetos (ex.: IEC/EN 62368-1, IEC 61000). Verifique o datasheet para certificações específicas aplicáveis ao seu país.
Próximos passos: compare estes valores com requisitos de ambiente, MTBF e políticas de segurança da sua planta.
Tabela de Especificações (sugestão de colunas e campos)
| Promessa: Fornecemos um modelo de tabela para alinhar requisitos técnicos com o equipamento. | Parâmetro | Valor típico | Observações |
|---|---|---|---|
| Portas seriais | 3x RS-232, 1x RS-485 (half-duplex) | Terminais parafuso/DB9 opcional | |
| Protocolos | Modbus RTU/TCP, TCP/UDP, DHCP, HTTP, MQTT (firmware) | Suporte a scripts para customização | |
| Baud rate | 300 ~ 921600 bps | Configurável por porta | |
| Isolamento | 2.5 kV rms (linha-ethernet) | Proteção contra ruído industrial | |
| Alimentação | 9 ~ 36 VDC (nominal 24 VDC) | PFC e proteção contra inversão | |
| Consumo | 1.5 ~ 3 W típico | Depende do uso e carga | |
| Temperatura | -40 °C a +75 °C | Grau industrial | |
| Dimensões | 110 x 34 x 75 mm (DIN) | Montagem em trilho DIN | |
| Certificações | CE, FCC, RoHS, IEC 61000-6-x | Confirme certificados por lote | |
| MTBF | > 100.000 horas (exemplo) | Método MIL/HDBK recomendado |
Próximos passos: valide pinagem e necessidade de conector DB9; solicite o manual de instalação para verificar detalhes de pinout.
Interfaces, protocolos e compatibilidades
Promessa: Você verá exatamente como conectar e integrar o servidor serial com seus dispositivos e redes.
O equipamento expõe interfaces físicas RS-232 (TX/RX/GND) e RS-485 (A/B, half-duplex) com opções de terminação e resistor de polarização. Em nível lógico, aceita TTL interno para aplicações embarcadas. Protocolos suportados incluem Modbus RTU/TCP, TCP/IP, UDP e suporte a MQTT via firmware ou gateway.
Próximos passos: cheque compatibilidade de paridade/baud e configure o protocolo adequado no SCADA ou broker MQTT.
Alimentação, ambiente e certificações
Promessa: Aqui estão os limites elétricos e ambientais que garantem operação confiável no campo.
Alimentação típica é 24 VDC com faixa 9–36 VDC, proteção contra inversão e supressão de transientes. Consumo reduzido favorece instalação em painéis com redundância de alimentação. Observe requisitos de PFC e boas práticas de aterramento para cumprir normas.
Próximos passos: confirme compatibilidade com sua fonte e ambiente (temperatura, vibração) e solicite certificados IEC/EN conforme necessário.
Importância, benefícios e diferenciais do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável
Promessa: Você entenderá por que esse servidor agrega valor técnico e econômico ao projeto.
Benefícios incluem confiabilidade em campo, redução de cabeamento serial long-range, interoperabilidade com dispositivos legacy e facilitação da transição para IIoT e Cloud. Reduz o tempo de integração e o TCO (Total Cost of Ownership).
Próximos passos: calcule economia de cabeamento e downtime evitado para justificar o ROI.
Benefício 1: Conectividade legacy para IIoT
Promessa: Demonstração prática de extensão da vida útil de ativos seriais.
O servidor serial atua como um tradutor entre dispositivos seriais e protocolos modernos (Modbus/TCP ou MQTT), permitindo que medidores e CLPs antigos publiquem dados para plataformas IIoT sem substituir hardware. Isso protege investimentos e acelera projetos de modernização.
Próximos passos: mapeie registradores Modbus e defina tópicos/intervalos de publicação para o seu broker.
Benefício 2: Flexibilidade programável e integração nativa
Promessa: Explicamos ganhos trazidos pela programabilidade embarcada.
A programabilidade permite scripts para filtragem, agregação e lógica local (edge), reduzindo latência e tráfego. Integração nativa com MQTT ou REST (se disponível) facilita envio seguro de dados para nuvem ou SCADA. Isso suporta normas como IEC 62368-1 para design seguro.
Próximos passos: avalie se precisa de lógica edge; se sim, peça exemplos de scripts ao fornecedor.
Diferenciais técnicos e competitivos
Promessa: Itens que distinguem este servidor no mercado.
Diferenciais incluem isolamento galvânico robusto, múltiplas portas seriais combinadas, firmware atualizável, e suporte técnico especializado da ICP DAS/LRI. Alto MTBF e certificações industriais reforçam confiabilidade em ambientes críticos.
Próximos passos: solicite comparativo técnico (abaixo há uma seção com comparação) para decidir entre famílias de produtos.
Guia prático de instalação e uso do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável — passo a passo
Promessa: Você terá um roteiro prático do desembalamento até entregar dados ao SCADA/IIoT.
Comece com inspeção visual, backup de firmware (se aplicável) e confirmação de firmware/versão. Tenha em mãos cabos, ferramentas de crimpagem e multímetro. Verifique política de MTBF e garantia antes da montagem.
Próximos passos: execute checklist pré-instalação listado abaixo e prepare topologia de rede.
Preparação e checklist pré-instalação
Promessa: Checklist mínimo para evitar erros de campo.
Itens: multímetro, adaptadores DB9/terminal block, cabo Ethernet blindado, documentação do dispositivo, esquemas pinout, e firmware mais recente. Verifique se seu SCADA aceita Modbus/TCP ou será necessário gateway adicional.
Próximos passos: atualize o firmware e registre o MAC/IP antes de instalar.
Instalação física e fiação (RS-232/RS-485)
Promessa: Instruções para fiação correta e montagem segura.
Monte em trilho DIN, mantenha distância de fontes de alta tensão e use cabo par trançado blindado para RS-485. Ative a terminação de 120 Ω somente nas extremidades do barramento RS-485 e utilize resistores de polarização se necessário. Providencie aterramento único para evitar loops.
Próximos passos: documente a topologia e registre as configurações de terminação.
Configuração de rede e parâmetros seriais (passo a passo)
Promessa: Passos para deixar o servidor comunicando com o SCADA/IIoT.
Configure IP estático ou DHCP, abra portas TCP/UDP no firewall, e defina baud/paridade/stop bits conforme dispositivo serial. Salve perfis e utilize comandos de teste (ping, telnet) para validar conectividade. Use ferramentas de debug da ICP DAS para mapear portas e tags.
Próximos passos: realize testes de comunicação com o equipamento final (loopback e leitura de registradores).
Testes, validação e procedimentos de comissionamento
Promessa: Testes mínimos para garantir operação confiável em produção.
Execute loopback serial, teste com sniffer (Wireshark) para tráfego TCP/IP, e valide leituras Modbus com leituras conhecidas. Monitore KPIs: latência, taxa de erro e retransmissões. Documente resultados e salve logs.
Próximos passos: agende monitoramento inicial após comissionamento para identificação precoce de problemas.
Rotina de manutenção e atualização de firmware
Promessa: Procedimentos para manter o dispositivo seguro e atual.
Periodicamente faça backup da configuração, mantenha firmware atualizado (e valide rollback seguro), e verifique conexões elétricas e integridade do cabo. Teste redundância de alimentação se disponível. Mantenha logs de eventos por auditoria.
Próximos passos: defina calendário de manutenção e registre versões de firmware por unidade.
Integração com sistemas SCADA e plataformas IIoT usando servidor serial Ethernet 3x RS-232 + 1x RS-485 programável | servidor serial Ethernet
Promessa: Estratégias práticas para integrar o servidor a SCADA (Ignition, Citect, Wonderware) e IIoT.
Mapeie endereços Modbus/registradores no servidor e exponha como tags no SCADA. Use polling otimizado para reduzir carga e evite leituras desnecessárias em alta frequência. Para Ignition, configure Gateway OPC e associe drivers Modbus/TCP.
Próximos passos: importe planilhas de tags e teste leitura/escrita antes da operação.
Mapear e expor tags Modbus/serial para SCADA
Promessa: Processo claro para expor dados seriais como tags SCADA.
Identifique offsets e tipo de dado (INT16, UINT16, FLOAT32), normalize endianness e agrupe leituras para minimizar chamadas. Configure escalonamento e alarmes no servidor quando suportado para reduzir carga do SCADA.
Próximos passos: realize teste de carga e ajuste intervalo de polling para otimizar desempenho.
Publicar dados para IIoT: MQTT, REST e segurança
Promessa: Como publicar dados evitando riscos de segurança.
Configure broker MQTT (QoS 0/1/2 conforme criticidade), tópicos estruturados, autenticação e TLS. Para REST, exponha endpoints autenticados e limite payloads. Aplique VLANs e firewalls para isolar tráfego operacional.
Próximos passos: valide segurança com pentest de rede e revise certificados TLS.
Arquitetura recomendada para alta disponibilidade e escalabilidade
Promessa: Topologias que garantem continuidade e crescimento.
Use redundância de rede (dual-homed), gateways em cluster e balanceamento de carga para brokers MQTT. Para cenários críticos, empregue servidores seriais em paralelo com failover e monitore latência e perda de pacotes.
Próximos passos: desenhe POC com replicação e teste failover em ambiente controlado.
Exemplos práticos de uso do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável em projetos reais
Promessa: Casos de uso reais com passos resumidos e benefícios mensuráveis.
Os exemplos mostram configuração, ganhos e resultados esperados — úteis para RFPs e especificações técnicas. Cada caso inclui parâmetros essenciais para replicação.
Próximos passos: adapte os exemplos à sua topologia e solicite demonstração técnica.
Caso 1: Integração de medidores elétricos via RS-485 para telemetria
Promessa: Como consolidar medidores Modbus RTU em plataforma centralizada.
Conecte barramento RS-485 ao servidor, configure endereçamento único e exponha registros via Modbus TCP para o SCADA/AMI. Resultado: dados centralizados e redução de visitas de campo.
Próximos passos: planeje polling escalonado para evitar picos de tráfego.
Caso 2: Conexão de CLPs legados a SCADA por Ethernet
Promessa: Migrar CLPs seriais para SCADA sem retrabalho no painel.
O servidor serial cria um túnel Modbus/TCP que o SCADA lê como se fosse um dispositivo Ethernet. Isso permite reconstrução gradual da planta sem interrupção.
Próximos passos: documente mapeamento de registradores e políticas de failover.
Caso 3: Monitoramento remoto de bombas e sensores em telemetria hídrica
Promessa: Solução para monitoramento remoto com alarmes e telemetria para nuvem.
Conecte sensores analógicos a controladores seriais, publique eventos críticos por MQTT para plataforma cloud; implemente regras locais para alarmes e ações imediatas. Economiza deslocamentos e melhora SLA.
Próximos passos: defina alarmes críticos e níveis de QoS no MQTT.
Comparação técnica: servidor serial Ethernet 3x RS-232 + 1x RS-485 programável vs produtos similares da ICP DAS
Promessa: Ajuda a escolher o modelo ICP DAS mais adequado ao seu caso.
A comparação permite avaliar trade-offs: número de portas, isolamento, programabilidade e custo. Use critérios técnicos (MTBF, isolamento kV, temp. operação) para seleção.
Próximos passos: veja tabela comparativa abaixo e solicite cotação para modelos finalistas.
Tabela comparativa: modelos, portas, performance e custo
| Promessa: Tabela de alto nível para decisões rápidas de compra. | Modelo | Nº portas RS-232 | Nº portas RS-485 | Isolamento | Programabilidade | Indicativo de preço |
|---|---|---|---|---|---|---|
| Servidor 3xRS232+1xRS485 | 3 | 1 | 2.5 kV | Sim | Médio | |
| Modelo A (ICP DAS) | 2 | 2 | 3.0 kV | Sim | Médio-Alto | |
| Modelo B (ICP DAS) | 0 | 4 | 1.5 kV | Não | Baixo |
Próximos passos: priorize isolamento e I/O conforme criticidade e orçamento.
Quando optar pelo servidor serial 3xRS232+1xRS485 e quando escolher outros modelos ICP DAS
Promessa: Critérios claros para seleção entre modelos.
Escolha o servidor 3xRS232+1xRS485 quando precisar integrar diversos dispositivos seriais mistas com necessidade de programação local. Se precisar de maior número de RS-485 ou I/O digital, avalie outros modelos ICP DAS.
Próximos passos: liste requisitos de portas, isolamento e I/O antes de decidir.
Casos em que outro modelo é mais adequado (exclusões e limites)
Promessa: Situações onde este servidor não é a melhor opção.
Evite este modelo quando for necessário alto número de canais RS-485 (>4), entradas analógicas diretas, ou requisitos específicos de certificação médica (IEC 60601-1). Nestes casos, escolha módulos dedicados.
Próximos passos: consulte matriz de requisitos técnicos e peça recomendação técnica.
Erros comuns, armadilhas e detalhes técnicos críticos do servidor serial Ethernet 3x RS-232 + 1x RS-485 programável
Promessa: Antecipe problemas de campo e saiba corrigi-los rapidamente.
Abaixo listamos falhas recorrentes e soluções práticas, incluindo troubleshooting com ferramentas padrão do mercado.
Próximos passos: mantenha checklist de troubleshooting disponível no painel de manutenção.
Configurações seriais incorretas: baud, paridade e stop bits
Promessa: Entenda efeitos de parâmetros seriais errados e como padronizá-los.
Baud/paridade/stop bits inconsistentes causam perda de pacotes e leituras incorretas. Padronize configurações em toda a cadeia (device → servidor → SCADA) e documente no plano de rede.
Próximos passos: implemente templates de configuração para novos dispositivos.
Problemas de aterramento, ruído e terminação em RS-485
Promessa: Diagnóstico e correções práticas para ruído e falhas de barramento.
Sintomas: frames corrompidos, falha intermitente. Soluções: aterramento único, blindagem, terminação 120 Ω nas extremidades e isoladores se necessário. Use analisador de sinais para validar integridade.
Próximos passos: execute medição de ruído e verifique resistores de terminação.
Timeouts, buffers e limites de fluxo de dados
Promessa: Ajustes para evitar perda de dados e sobrecarga de buffers.
Ajuste timeouts de leitura/escrita no servidor e SCADA, monitore uso de buffer e implemente polling escalonado. Em tráfego alto, prefira lógica local para agregação antes do envio à rede.
Próximos passos: teste com carga máxima simulada e ajuste parâmetros de buffer.
Falhas de integração com SCADA/IIoT e como depurá-las
Promessa: Checklist de depuração rápida para integração com SCADA/IIoT.
Use logs do servidor, sniffers TCP (Wireshark), e ferramentas ICP DAS para diagnóstico. Verifique firewall, NAT e portas. Registre e analise timestamps para correlacionar eventos.
Próximos passos: colete logs antes de acionar suporte técnico.
Conclusão
Promessa: Síntese dos benefícios e próximos passos comerciais e técnicos.
O servidor serial Ethernet 3x RS-232 + 1x RS-485 programável é uma solução robusta para integrar equipamentos legados a redes modernas, reduzindo custos e acelerando projetos IIoT/SCADA. Ele entrega isolamento industrial, programabilidade e flexibilidade de protocolos (Modbus, MQTT, TCP/IP).
Próximos passos: para aplicações que exigem essa robustez, a série servidor serial Ethernet 3x RS-232 + 1x RS-485 programável da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico ou cotação em https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-3x-rs-232-1x-rs-485-programavel e em nosso catálogo de produtos em https://blog.lri.com.br/servidor-serial-3x-rs232-1x-rs485.
Futuro, aplicações emergentes e recomendações estratégicas para o servidor serial Ethernet 3x RS-232 + 1x RS-485 programável
Promessa: Tendências e roadmap prático para adoção em sua empresa.
Tendências: migração para edge computing, maior uso de MQTT/TLS, segurança por design e integração com plataformas IIoT. O servidor serial servirá como gateway de borda em arquiteturas híbridas.
Próximos passos: implemente um piloto, valide segurança e desempenho, então padronize e escale por fases (piloto → padronização → escalonamento).
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: Pergunte nos comentários sobre cenários específicos; nossa equipe técnica responde com recomendações práticas. Faça perguntas sobre topologia, firmware ou integração SCADA.
