Switch com Redundância em Anel Tempo Real 5 Portas Metal

Introdução

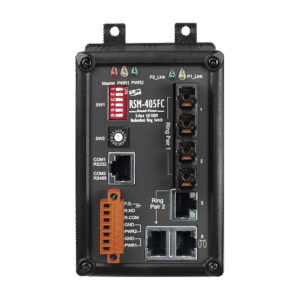

O switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083 da ICP DAS é um equipamento de comutação industrial projetado para garantir alta disponibilidade e comunicações determinísticas em redes Ethernet industriais. Neste artigo você encontrará uma visão técnica aprofundada sobre o produto, incluindo propósito, arquitetura de hardware, modos de redundância e principais características físicas e elétricas. Desde compatibilidade com fibras multimodo até protocolos de rede, o foco é fornecer informações úteis para engenheiros de automação, integradores e arquitetos de rede industrial.

O conceito fundamental do 10083 é combinar um conjunto compacto de portas Ethernet com uma interface óptica multimodo e um mecanismo de redundância em anel em tempo real (RealTime Ring), que minimiza o tempo de recuperação em caso de falha de enlace. O resultado é baixa latência, tolerância a falhas e integração simplificada com CLPs, RTUs e gateways IIoT. Neste documento também abordamos normas relevantes como IEEE 802.3, IEC 61000 (EMC), IEC 60068 (ensaios ambientais) e práticas de projeto para MTBF e disponibilidade.

A linguagem aqui será técnica e prática: você encontrará tabelas, checklists de instalação, recomendações para integração com SCADA/IIoT e cenários aplicacionais (subestações, transporte, fábricas). Usaremos termos como VLAN, QoS, IGMP, STP/RSTP e métricas de confiabilidade (por exemplo MTBF). Se precisar da tabela de especificações preenchida a partir do ficheiro oficial do produto, eu posso adaptar esta versão com os dados do fabricante.

Principais aplicações e setores atendidos para o switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083

O 10083 é indicado para setores que exigem alta disponibilidade e enlaces óticos confiáveis: energia (subestações), transporte (ferrovias e metrôs), água e saneamento, oil & gas e automação de processos. Em subestações elétricas, a baixa latência e os tempos de restauração do anel são críticos para proteção e supervisão conforme arquiteturas baseadas em IEC 61850. O switch suporta topologias que reduzem pontos únicos de falha.

No transporte urbano, enlaces multimodo entre estações e contadores de passageiros demandam robustez contra vibração e variações térmicas; o invólucro metálico e a faixa de temperatura estendida tornam o 10083 adequado para esses ambientes. Em ambientes industriais, a integração com CLPs e sensores IIoT exige priorização de tráfego (QoS) e segmentação (VLAN) para assegurar determinismo das comunicações.

Utilities e OEMs também se beneficiam do dispositivo pela facilidade de gerência (SNMP, CLI, Web) e por suportar protocolos de redundância e monitoração que se alinham a requisitos de SLA. Para leitura complementar sobre seleção de switches industriais e segurança IIoT, consulte artigos técnicos em nosso blog: https://blog.lri.com.br/como-escolher-switch-industrial e https://blog.lri.com.br/iiot-scada. Para aplicações que exigem essa robustez, a série switch com redundância em anel tempo real 5 portas multimodo metal da ICP DAS é a solução ideal. Confira as especificações detalhadas no produto: https://www.lri.com.br/comunicacao-de-dados/switch-com-redundancia-em-anel-tempo-real-5-portas-multimodo-metal-10083.

Especificações técnicas detalhadas do switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083

A especificação técnica define as capacidades físicas e lógicas essenciais: número e tipo de portas, interfaces ópticas, alimentação, limites ambientais e certificações. O 10083 é tipicamente ofertado com 4 portas 10/100Base-TX RJ45 e 1 porta 100Base-FX multimodo, em chassi metálico com fixação DIN ou parede. A arquitetura elétrica prioriza tolerância a variações de alimentação DC e proteção contra surtos.

No nível de rede, espere suporte a mecanismos de redundância em anel proprietários (RealTime Ring) com tempos de recuperação muito baixos, além de compatibilidade com STP/RSTP (IEEE 802.1D/802.1w), VLAN 802.1Q, QoS (802.1p) e IGMP Snooping. Para gestão e telemetria, são comuns suporte a SNMP v1/v2c/v3, logs syslog e interfaces Web/CLI. Normas de EMC e testes ambientais (IEC 61000, IEC 60068) garantem operação estável em ambientes industriais hostis.

Abaixo há uma tabela resumida das especificações mais relevantes; note que distâncias ópticas variam conforme transceptor e tipo de fibra (OM1/OM2/OM3), portanto verifique a ficha técnica do modelo para valores finais.

Tabela de especificações técnicas (portas, fibra, multimodo, metal, alcance)

Características elétricas e ambientais

A alimentação DC ampla (por exemplo 12–48 VDC) permite instalação em painéis com barramento 24 VDC comum em automação. O consumo nominal é baixo para reduzir aquecimento; entretanto, recomenda-se dimensionar fontes com margem (PFC não se aplica diretamente a switches sem fonte AC, mas é relevante em gabinetes com alimentação AC). Proteções internas típicas incluem reverse polarity e proteção contra surtos transientes.

Ambientes industriais exigem conformidade a ensaios como IEC 60068-2 (vibração, choque, temperatura) e IEC 61000 (imunidade e emissões). O 10083 apresenta faixa de operação estendida e construção metálica para dissipação térmica e blindagem contra EMI, característica essencial ao se trabalhar próximo a inversores ou motores. Para montagem, o produto suporta trilho DIN e fixação em parede, com acessos para aterramento.

Em termos de confiabilidade, além do MTBF informado, recomenda-se manutenção preventiva (limpeza de conectores ópticos, verificação de tensão de alimentação) e testes periódicos de integridade de enlace óptico com OTDR ou testadores de fibra para assegurar perda de inserção dentro das especificações.

Protocolos e funções de rede suportadas

O 10083 incorpora protocolos padrão Ethernet: IEEE 802.3 (10/100Base-TX), STP/RSTP para prevenção de loops e recuperação de topologia, e um mecanismo de redundância em anel em tempo real (RealTime Ring) que garante reconvergência em milissegundos. Implementa também VLAN 802.1Q, QoS (802.1p), e IGMP Snooping para controlar tráfego multicast em aplicações de vídeo e telemetria.

Funções de gerenciamento incluem SNMP v1/v2c/v3, suporte a syslog, telnet/SSH e interface web para configuração. Em implementações críticas, recomenda-se utilização de SNMPv3 e segmentação por VLAN para evitar exposição do tráfego OT. Recursos adicionais como port mirror, storm control e link aggregation podem estar presentes dependendo da revision do firmware.

Para integração com redes de missão crítica, é importante confirmar suporte a mecanismos específicos (por exemplo, G.8032 para Ethernet Ring Protection ou mecanismos proprietários com tempos de recuperação garantidos). A compatibilidade com ferramentas de monitoramento e protocolos como LLDP facilita inventário e automação de provisionamento.

Importância, benefícios e diferenciais do produto switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083

O principal benefício é a alta disponibilidade fornecida por redundância em anel, reduzindo o tempo de inatividade em eventos de falha de enlace. Em aplicações de proteção e controle, a capacidade de reconvergência rápida preserva integridade dos dados e continuidade das operações. Essa abordagem é mais simples e custo-efetiva que redundância em pares de enlaces dedicados.

A construção metálica e a tolerância a temperaturas extremas tornam o 10083 diferenciado frente a switches comerciais; isso, aliado a certificações EMC e testes ambientais, assegura operação em cenários industriais severos. A integração multimodo reduz custos de implantação em curtas e médias distâncias, comuns em painéis e salas de controle, simplificando logística de fibra.

Do ponto de vista do TCO, a combinação de robustez, facilidade de gestão e proteções elétricas reduz chamadas de manutenção e substituições. Além disso, a compatibilidade com padrões industriais e boas práticas de segurança de rede (VLANs, SNMPv3) facilita conformidade com políticas de TI/OT convergente.

Guia prático de instalação e configuração (Como usar o switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083)

Antes da instalação física, verifique lista de materiais, esquema de energia do painel e distância de fibra. Prepare ferramentas: alicate, chaves, testador de cabo e testador óptico (power meter/visual fault locator). Verifique versão de firmware e baixe o manual de instalação para confirmar pinagem de alimentação e possíveis variantes do conector óptico.

Para montagem, fixe o switch em trilho DIN ou parede, conecte aterramento da carcaça e posicione cabos para minimizar trajeto paralelo a cabos de potência. Conecte alimentação DC respeitando polaridade e adicione fusíveis externos conforme norma interna. Após energizar, verifique LEDs de status e acesse a interface Web ou CLI para configuração inicial.

A configuração típica inclui definição de IP, máscara e gateway para gerenciamento, criação de VLANs para segmentação OT/IT, ajuste de QoS para priorizar tráfego de controle e configuração do anel de redundância com timeout e prioridade de porta adequados. Salve a configuração e documente o baseline para futuras comparações.

Preparação e testes antes da instalação

Checklist de preparação:

• Verificar ficha técnica e versão do modelo 10083.
• Ferramentas: testador de cabo RJ45, power meter óptico, VFL, multímetro e ferramentas de montagem.
• Planejar caminhos de cabo e pontos de aterramento.

Execute testes de fibra com power meter e VFL para identificar perdas e emendas. Meça continuidade e perda de inserção; confirme conectorização (SC/ST) e limpeza de conectores (cleaning kits). Verifique a alimentação no ponto de instalação com multímetro antes de conectar.

Documente resultados dos testes iniciais (valores de perda em dB, resistências de aterramento), antes de finalizar a montagem física. Isso facilita troubleshooting futuro e atende práticas de qualidade exigidas por utilities e grandes integradores.

Configuração da redundância em anel em tempo real (passo a passo)

1. Acesse a interface de gerenciamento (IP padrão ou console serial) e atualize firmware se necessário.
2. Habilite o modo RealTime Ring e adicione as portas participantes do anel; defina prioridade de nó mestre e timers de detecção de falha.
3. Ajuste parâmetros críticos: tempo de recuperação objetivo (ms), comportamento em caso de múltiplas falhas e failover de porta.

Valide a configuração com testes práticos: desconecte um enlace do anel e meça tempo de restauração (use ping com timestamp e SNMP traps). Verifique logs e LEDs; ajuste timers se houver flapping. Para ambientes com requisitos IEC 61850, conduza testes integrados com lógica de proteção para garantir que latência e perda de pacotes estejam dentro do aceitável.

Troubleshooting inicial e verificação de integridade

Se houver perda de link óptico: verifique limpeza de conectores, alinhamento de fibra, e valores de potência óptica. Utilize OTDR para localizar emendas ruins. Em casos de perda intermitente, monitore tensão de alimentação e ruído EMI próximo ao cabo.

Para problemas de anel (não reconvergir), valide timers, verifique versões de firmware entre nós e confirme ausência de loops físicos não desejados. Use logs SNMP e syslog para correlacionar eventos. Para leituras de performance, use contador de erros CRC nas portas RJ45 e estatísticas de multicast.

Se necessário, restaure configuração de fábrica e reprograme passo a passo, documentando cada alteração. Em contratos críticos, considere POC (Proof of Concept) em bancada antes de rollout em campo.

Integração com sistemas SCADA e plataformas IIoT

A integração com SCADA exige entrega confiável de pacotes e priorização de telegramas de controle. O switch deve ser configurado para segmentar redes de supervisão, separar tráfego de engenharia/controle e garantir QoS para mensagens críticas. Protocolos de telemetria (Modbus/TCP, IEC 61850, DNP3 sobre TCP) ficarão sobre a infraestrutura Ethernet.

Para plataformas IIoT, o envio de telemetria para gateways e nuvem exige suporte a NAT, roteamento básico e segurança na borda. O uso de VLANs e firewalls perimetrais evita exposição direta de dispositivos OT. Além disso, SNMP e traps facilitam integração com sistemas de monitoração centralizada.

Considere latência e jitter ao projetar topologias; links multimodo têm menor alcance mas latência desprezível para aplicações locais. Gateway IIoT deve realizar buffering e compressão quando necessário, e empregar protocolos escaláveis (MQTT) para comunicação com cloud.

Protocolos de integração (Modbus/TCP, OPC UA, MQTT) e práticas recomendadas

Recomendações:

• Utilize VLANs separadas para tráfego de SCADA, engenharia e acesso de manutenção.
• Priorize Modbus/TCP e mensagens críticas com QoS e regras de ACL para proteger dados.
• Para integração com cloud, prefira gateways que façam tradução para MQTT ou OPC UA com segurança (TLS).

Garanta compatibilidade de MTUs em toda a cadeia e verifique encaminhamento correto de multicast (IGMP Snooping). Para OPC UA, assegure sincronização de certificados e políticas de segurança. Em ambientes regulamentados, mantenha logs de acesso e trocas de dados.

Use SNMPv3 para manter confidencialidade e integridade das operações de gerenciamento; desative telnet e habilite SSH quando disponível para reduzir vetores de ataque.

Arquitetura de rede segura para SCADA/IIoT

Uma arquitetura recomendada inclui segmentação em zonas (zona de campo, zona de controle, zona empresarial), com firewalls e DMZ para serviços que interagem com a nuvem. Aplique princípios de least privilege e utilize ACLs nos switches para limitar fluxos.

Implemente redundância física e lógica: múltiplos caminhos de fibra, anéis redundantes e enlace secundário para gateways críticos. Monitore integridade de enlaces com SNMP traps e sistemas de NOC.

Inclua práticas de segurança como atualizações de firmware controladas, políticas de mudança e testes de penetração periódicos. Para mais detalhes sobre arquitetura segura, veja artigos técnicos no blog: https://blog.lri.com.br/iiot-scada.

Cenários de coleta de dados e gateway IIoT

Cenários típicos:

• Subestação: switches industriais coletam dados via IEC 61850, encaminham via anel para RTU/gateway e replicam para NMS.
• Fábrica: CLPs e sensores enviam dados para PLC/Edge gateway com agregação local e envio em lote para MES/Cloud.
• Transporte: telemetria de estações agregada por switches multimodo com priorização de tráfego de segurança.

Gateways IIoT devem oferecer protocolos de borda (Modbus, OPC UA) e traduções para MQTT/HTTPs, com buffering local para perda temporária de conectividade. Planeje schemas de retenção e compressão para reduzir custo de banda.

Para cada cenário, dimensione buffers, filas de prioridade e políticas de QoS para garantir entrega determinística onde necessário.

Exemplos práticos de uso do switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083

Apresentaremos três cenários — subestação, transporte urbano e automação de fábrica — com topologias e ganhos medidos. Cada caso destaca como a robustez do dispositivo impacta disponibilidade e manutenção. Estes exemplos são ilustrativos e recomendam validação local via POC antes de implantação em larga escala.

Os ganhos típicos incluem redução do tempo médio de reparo (MTTR), maior conformidade com requisitos de proteção e diminuição de chamadas de manutenção por falhas de enlace. Além disso, a simplificação logística (menos tipos de transceiver e cabos) reduz lead time de reposição.

Se quiser, posso detalhar um roteiro de POC com medições de latência, perda de pacotes e recuperação de anel para qualquer um desses cenários — me pergunte nos comentários qual caso você gostaria que eu esmiuçasse.

Caso 1: Subestação de energia — redundância e latência crítica

Topologia típica: anel de switches 10083 conectando RELs/IEDs e um gateway de subestação. O anel oferece reconvergência em milissegundos, crítico para esquemas de proteção. A segregação por VLAN garante que tráfego de engenharia não impacte telemetria.

Ganho: aumento de disponibilidade da rede de proteção, reduzindo risco de perda de comunicação durante eventos, e possibilitando conformidade com práticas de disponibilidade exigidas por concessionárias. Testes devem incluir simulação de falha de enlace e medição de tempo até restabelecimento.

Lições: validar requisitos IEC 61850 em bancada e garantir que RTUs/IEDs tolerem os tempos de reconexão configurados. Documente o comportamento com logs para evidências de conformidade.

Caso 2: Sistema de transporte urbano — comunicação entre estações

Em redes de metrô/metrôs, enlaces multimodo ligam estações próximas. O 10083 fornece tolerância à vibração e proteção EMI, além de recuperação rápida em caso de corte. QoS é usado para priorizar sinais de controle e CCTV.

Ganho operacional: menores interrupções em pontos de venda e supervisionamento, e maior confiabilidade das comunicações vitais. Em cenários com vídeo, IGMP Snooping reduz flood de multicast entre portas.

Recomenda-se testes de campo para validar perda de pacote em rotas com alto ruído e realizar inspeção de conectores ópticos periodicamente.

Caso 3: Automação de fábrica — integração com CLPs e sensores

Na fábrica, o 10083 pode atuar como agregador local de 4 portas RJ45 e uma fibra para uplink, simplificando cabeamento. VLANs segregam tráfego de engenharia, MES e telemetria. QoS prioriza telegramas cíclicos do CLP.

Ganho: menor latência em loops de controle e redução de downtime causado por falhas de enlace. A robustez ambiental diminui falhas relacionadas a temperatura e poeira.

Boas práticas incluem monitorar estatísticas de porta, habilitar logs SNMP e realizar testes de stress de rede antes de liberar produção.

Comparação técnica e melhores práticas: ICP DAS vs produtos similares

Comparado a switches industriais de outras linhas, o 10083 distingue-se pela combinação de anel em tempo real, construção metálica e foco em portas multimodo para curtas/médias distâncias. Concorrentes podem oferecer mais portas ou gigabit por porta, mas raramente combinam custo-benefício e simplicidade de anel determinístico neste formato compacto.

Dentro da própria linha ICP DAS, modelos de maior porte oferecem mais interfaces e capacidades L3; o 10083 é ideal quando o requisito é redundância local com fibra multimodo e poucas portas elétricas. A escolha entre modelos deve considerar requisitos de throughput, número de nós no anel e necessidades de gerenciamento centralizado (NMS).

Melhores práticas: dimensione margin de potência óptica, especifique transceivers compatíveis (OM2/OM3) e valide firmware. Evite misturar modos ópticos (single-mode vs multimode) no mesmo enlace e documente topologias com diagramas para manutenção.

Diferenças frente a outros switches ICP DAS (recursos, desempenho, aplicações)

Resumo das diferenças:

• 10083: foco em 4x RJ45 + 1x multimodo, anel em tempo real, chassi metálico compacto.
• Modelos maiores: oferecem portas Gigabit, PoE, múltiplos SFPs e recursos L3.
• Modelos para ambientes extremos: maior faixa térmica e certificações adicionais.

Quando optar pelo 10083: pequenos anéis de agregação, enlaces curtos multimodo e aplicações onde custo/robustez são prioridades. Para backbone gigabit ou longas distâncias, considerar modelos com SFPs single-mode.

Considere também suporte pós-venda, disponibilidade de peças e tempo de entrega na decisão, pois isso afeta SLA operacional.

Erros comuns na escolha e na implantação

Erros frequentes:

• Especificar fibra single-mode quando o projeto usa multimodo.
• Ignorar a necessidade de timers de anel adequados, resultando em flapping.
• Não prever margem de potência óptica nem limpeza/inspeção de conectores.

Como evitar: checklist pré-implantação, POC em bancada, alinhamento entre elétrica e telecom e documentação de todas as interfaces. Realize testes de carga e monitore estatísticas antes do comissionamento.

Outros problemas comuns incluem misturar firmware incompatível entre nós do anel e não considerar temperatura ambiente no ponto de instalação.

Detalhes técnicos críticos (compatibilidade multimodo, conectorização e perda de link)

A compatibilidade multimodo depende de tipo de fibra (OM1/OM2/OM3), comprimento e comprimento de onda do transceptor (850/1310 nm). Atenção a perda de inserção por conectores mal limpos; um único conector sujo pode causar erros intermitentes.

Escolha conector SC ou ST conforme padrão da planta e mantenha kits de limpeza de fibra. Calcule a margem de link (power budget) considerando perdas de emenda e conectorização. Para distâncias acima de 2 km, prefira single-mode.

Monitore estatísticas de CRC e FEC (se disponível) para identificar degradação antes da falha completa e mantenha registro de manutenção.

Manutenção, suporte e ciclo de vida operacional do switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083

Plano de manutenção preventiva típico: inspeção visual trimestral, limpeza de conectores ópticos semestral, verificação de tensão de alimentação e leitura de logs trimestral. Atualizações de firmware devem ser gerenciadas por política de mudança e testadas em bancada.

O suporte técnico da ICP DAS e da distribuidora (LRI) costuma disponibilizar manuais, firmwares e suporte de integração. Mantenha um inventário atualizado e planos de reposição com peças críticas (transceivers, fontes) para reduzir MTTR. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.

Considere ciclo de vida: switches industriais têm longo ciclo (5–10 anos ou mais), mas planeje renovação considerando aumento de requisitos (mais largura, segurança). A adoção de PoC e avaliação contínua de desempenho ajuda a estender vida útil sem comprometer operação.

Conclusão

O switch com redundância em anel tempo real 5 portas multimodo metal — modelo 10083 da ICP DAS oferece uma solução robusta e custo-efetiva para aplicações industriais que demandam alta disponibilidade, enlaces ópticos confiáveis e facilidade de integração com SCADA e plataformas IIoT. Seus diferenciais incluem recuperação rápida de anel, invólucro metálico para ambientes adversos e conjunto de funcionalidades de rede industrial.

Se você está avaliando alternativas para um projeto de subestação, transporte ou automação, considere realizar um POC com medição de latência, perda de pacotes e comportamento de reconvergência em falhas. Para aplicações que exigem essa robustez, a série switch com redundância em anel tempo real 5 portas multimodo metal da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/comunicacao-de-dados/switch-com-redundancia-em-anel-tempo-real-5-portas-multimodo-metal-10083.

Ficou alguma dúvida técnica ou quer que eu gere a tabela de especificações com dados oficiais do fabricante? Comente abaixo — sua pergunta pode orientar a criação de um guia de POC detalhado ou checklist de aceitação para comissionamento.
