Introdução

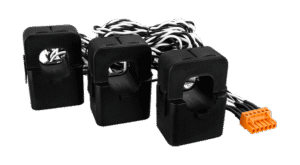

O Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P) é um sensor de corrente passivo projetado para medição e monitoramento em painéis elétricos, painéis de distribuição e máquinas industriais. Neste artigo técnico abordamos o princípio de funcionamento do CT núcleo aberto, suas especificações elétricas e mecânicas, aplicações típicas em automação industrial, IIoT e utilities, e orientações práticas para instalação e integração com sistemas SCADA e DAQ. Palavras-chave principais: Transformador de Corrente Núcleo Aberto 200A 24mm, PM-3133P, PM-4324P, CT núcleo aberto, transformador de corrente ICP DAS.
Os CTs de núcleo aberto como os modelos PM-3133P / PM-4324P permitem passagem do condutor sem necessidade de desconexão, reduzindo tempo de instalação e riscos operacionais em ambientes energizados. Em aplicações de medição para eficiência energética, telemetria e proteção seconddária, a escolha correta do CT impacta diretamente na precisão de registro, na resposta dinâmica e na segurança do sistema. Para leitores que desejam aprofundar integração IIoT, veja também nossos artigos sobre monitoramento de energia industrial e integração Modbus/IIoT no blog técnico da LRI/ICP DAS.
Este artigo oferece tabelas de especificações, guias de instalação passo a passo, cenários de aplicação e comparativos técnicos com outros modelos ICP DAS e do mercado. Ao final, há recomendações para comissionamento, troubleshooting e próximos passos para aquisição e testes em bancada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
O que é o Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P)?
O Transformador de Corrente (CT) de núcleo aberto 200A 24mm é um sensor magnético que reproduz a corrente de um condutor primário na sua saída secundária (tipicamente em mA ou mV sobre burden). Os modelos PM-3133P e PM-4324P da ICP DAS são projetados para medição até 200 A com uma abertura do núcleo de 24 mm, possibilitando instalação por passagem do cabo sem interruptores. Esses CTs seguem princípios de instrumentação de corrente descritos em normas como IEC 61869 (transformadores de instrumentação) e consideram parâmetros como razão, exatidão e burden.
A diferença entre os dois modelos pode envolver o tipo de saída (por exemplo, mA vs. sinal de baixa tensão), classe de precisão e projeto mecânico para montagem em trilho DIN ou face de painel. Ambos priorizam segurança e confiabilidade, com isolamento elétrico adequado para aplicações industriais. Em projetos onde o MTBF e a robustez são críticas — como subestações secundárias ou painéis de proteção — a escolha por um CT testado por laboratório traz menor risco de falhas.
Além da medição, esses CTs são utilizados em circuitos de proteção, controle e faturamento interno. A arquitetura de núcleo aberto facilita retrofit e manutenção, reduzindo downtime e risco de exposição a partes vivas. Quando for necessário conectar a unidades de aquisição de dados, é essencial verificar burden e faixa de entrada do ADC/RTU para garantir linearidade e evitar saturação.
Resumo técnico rápido e benefícios imediatos
Os parâmetros-chave dos modelos PM-3133P / PM-4324P incluem corrente nominal 200 A, abertura 24 mm, precisão típica (p.ex. ±1% em faixa nominal, verificar ficha técnica do modelo) e baixa histerese. Esses números garantem leituras confiáveis para monitoramento de consumo e detecção de sobrecorrentes sem intervenção intrusiva. Para aplicações de medição de energia, esse CT oferece boa relação custo-benefício frente à necessidade de inspeção e manutenção reduzidas.
Benefícios imediatos incluem instalação rápida em condutores já energizados, compatibilidade com módulos de aquisição e RTUs industriais, e resposta dinâmica adequada para controle em malhas de proteção e supervisão. Em sistemas IIoT, a saída condicional e linear facilita a conversão por ADCs e a transmissão via Modbus/OPC UA, minimizando necessidade de condicionamento adicional. Quando o projeto exige conformidade com normas de segurança, consulte também referências como IEC/EN 62368-1 para requisitos gerais de segurança em equipamentos eletrônicos.
A integração com plataformas de gestão de energia permite detectar ineficiências, calcular fator de potência (PFC) e suportar programas de eficiência energética. Para aplicações que exigem essa robustez, a série Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P) da ICP DAS é a solução ideal. Confira as especificações completas e solicite amostra em: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-200a-24mm-series-pm-3133p-e-pm4324p.
Principais aplicações e setores atendidos pelo Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P)
Estes CTs atendem setores como indústria manufatureira, utilities, data centers, edifícios comerciais e instalações fotovoltaicas. Em manufaturas, são usados para monitorar consumo por linha/máquina e para disparo de alarmes em sobrecorrente. Em utilities e subestações secundárias, auxiliam na medição de cargas e telemetria de medidores auxiliares. A versatilidade do núcleo aberto favorece retrofit em painéis existentes sem necessidade de desligamento.
Na automação predial e gerenciamento de energia (BEMS), esses CTs são ideais para contabilizar consumo por circuitos HVAC, iluminação e cargas críticas, possibilitando integração com sistemas de medição e análise de demanda. Em sistemas fotovoltaicos e de armazenamento, a medição precisa de corrente é essencial para controle de inversores, balanceamento de cargas e supervisão de baterias. O CT também é útil em painéis de controle de máquinas para detecção de falhas em motores.
Setores de energia renovável, facilities e OEMs que projetam painéis têm beneficiado da combinação de abertura conveniente e desempenho adequado para 200 A. Para estudos de medição de energia e integrações IIoT veja também o conteúdo técnico disponível no blog da LRI, por exemplo sobre monitoramento de energia industrial e integração IIoT.
Setores industriais e comerciais recomendados
- Indústria automotiva, alimentícia e de processo: monitoramento por célula de produção e detecção de anomalias.
- Utilities e EPC: subestações secundárias, medição em transformadores de distribuição.
- Data centers e facilities: contabilização de circuitos críticos e monitoração contínua.
- Energia renovável: medição em string ou linha de saída de inversores e monitoramento de baterias.
Esses segmentos exigem precisão, baixa deriva térmica e confiabilidade para manutenção preditiva. A seleção do CT deve considerar requisitos de precisão, resposta dinâmica, ambiente (temperaturas, vibração) e a necessidade de conformidade com normas locais. Para aplicações com requisitos de faturamento, confirme classe de precisão e validação metrológica.
Exemplos de cenários de aplicação (monitoramento, proteção, faturamento)
- Monitoramento de consumo em painel principal: CTs instalados em barramentos para alimentar RTUs que compõem um sistema SCADA com alarmes de demanda.
- Proteção de motores: CT no circuito de alimentação do motor alimenta relé de proteção para detecção de sobrecorrentes temporárias.
- Faturamento interno: medição por circuito para alocação de custos de energia entre departamentos, integrando leituras a um historizador.
Cada cenário exige atenção ao burden, à linearidade na faixa de operação e à calibração periódica para manter integridade dos dados. Em aplicações de proteção, a velocidade de resposta e a saturação do núcleo são fatores críticos para garantir atuação adequada do dispositivo de proteção.
Especificações técnicas do Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P)
A tabela abaixo resume parâmetros elétricos, mecânicos e ambientais essenciais. Consulte a ficha técnica do modelo específico (PM-3133P ou PM-4324P) para valores detalhados e tolerâncias de precisão.
| Parâmetro | Valor típico / Observação |
|---|---|
| Corrente nominal primaria | 200 A |
| Abertura do núcleo | 24 mm |
| Tipo de saída | mA (ex.: 0–50 mA) ou saída em mV sobre burden (ver modelo) |
| Classe de precisão | típ. ±1% (ver modelo) |
| Faixa de frequência | 50/60 Hz (DC resposta limitada) |
| Relação | 200 A : 1 A equivalente / conforme modelo |
| Burden recomendado | especificado em fiche técnica (p.ex. ≤ 1 Ω ou load em mA) |
| Tensão de isolamento | ≥ 3 kV (teste entre enrolamento e núcleo) |
| Saturação | corrente de saturação > 2×In (ver curva de saturação) |
| Dimensão / Montagem | Valor |
|---|---|
| Abertura interna | 24 mm |
| Tipo de montagem | Clip-on / DIN ou face (varia por versão) |
| Peso aproximado | 50–150 g (modelo específico) |
| Material do corpo | Plastico técnico UL94 V-0 (tip.) |
| Conector | bornes ou cabos terminais dependendo do modelo |
| Ambiental / Normas | Valor |
|---|---|
| Temperatura operacional | -20°C a +60°C (ver ficha) |
| Grau de proteção | IP20 (típico para painel) |
| Normas aplicáveis | IEC 61869, IEC 60044 (legacy), IEC/EN 62368-1 (safety), EMC conforme IEC 61000 |
| Certificações | CE, RoHS (ver modelo) |
| MTBF | valor fornecido em datasheet (prática industrial: >100.000 h) |
Importância, benefícios e diferenciais do produto Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P)
Escolher o CT correto impacta diretamente na qualidade dos dados do sistema de monitoramento e na eficácia de controle e proteção. Os modelos PM-3133P / PM-4324P oferecem instalação sem interrupção, reduzindo riscos operacionais. A precisão e linearidade garantem que medidas para gestão de energia e faturamento interno sejam confiáveis, enquanto o design robusto atende a demandas de ambiente industrial.
Benefícios técnicos incluem baixa deriva térmica, resposta transitória adequada para detectar correntes de curto-prazo e compatibilidade com condicionadores de sinal padrão. Em projetos IIoT, a facilidade de integração com módulos DAQ reduz o tempo de engenharia e custo de campo. A seleção por parte de engenheiros de automação deve considerar a burden, a resposta de frequência e a compatibilidade com o ADC do PLC/RTU.
Os diferenciais da ICP DAS incluem suporte técnico para seleção de modelo, documentação detalhada (curva de saturação, error vs. corrente), e disponibilidade de acessórios de montagem. Quando precisar comparar modelos próximos, considere precisão, abertura, tipo de saída e facilidade de instalação — fatores que influenciam o custo total de propriedade.
Guia prático de instalação e uso do Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P)
Antes de instalar, garanta que a área e o painel estejam com procedimentos de bloqueio/etiquetagem (LOTO) e que as normas de segurança elétrica sejam seguidas. Verifique espaço físico e clearance para dissipação térmica e acesso para manutenção. Confirme que o condutor a ser medido se encaixa na abertura de 24 mm e que o sistema de medição downstream aceita o tipo de saída do CT.
Passo a passo: abra o núcleo, passe o condutor primário pela abertura sem enrolamentos adicionais, feche até o clique (garantindo alinhamento), fixe o CT conforme suporte (DIN ou parafuso) e conecte os terminais secundários ao instrumento de medição/RTU seguindo polaridade (sinal/retorno). Evite passar mais de um condutor através do núcleo — isso anula a medição. Use ferrite ou blindagem se houver muito ruído EMI.
Para comissionamento, realize testes com multímetro e comparador de referência. Meça a saída em corrente/mV com corrente conhecida (p.ex. injetada por calibrador) e verifique linearidade e offset. Documente leitura em In, 0.5×In e 1.2×In para comparar com curva de erro fornecida. Se disponível, utilize gerador de corrente calibrado para validação metrológica.
Integração do Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P) com sistemas SCADA e IIoT
A integração começa por entender o tipo de sinal do CT e o burden necessário para converter esse sinal ao nível do ADC do PLC/RTU. Muitos RTUs aceitam sinais de corrente (4–20 mA) ou tensões baixas (mV); quando o CT entrega mV sobre burden, um resistor de precisão pode ser usado para converter para mA. É crítico dimensionar o burden para manter a linearidade e não exceder a capacidade do CT, evitando saturação.
Condicionamento de sinal deve incluir proteção contra surtos, filtros RC para redução de ruído e, em aplicações IIoT, isolamento galvânico para evitar loops de terra. Para aquisição de dados, configure amostragem com taxa suficiente para capturar harmônicos se análise de qualidade de energia for requerida. Protocolos comuns para transporte dos dados incluem Modbus RTU/TCP, OPC UA, MQTT e HTTP/REST para dashboards IIoT.
Ao mapear ADC → A, documente a relação de escala: por exemplo, 50 mV corresponde a 200 A → fator de conversão usado no SCADA. Use calibração no software para compensar offsets e derivadas térmicas. Para integração passo a passo com módulos ICP DAS e outros I/O veja nosso conteúdo técnico e casos de uso no blog da LRI para melhores práticas de configuração.
Exemplos práticos de uso do Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P): estudos de caso e aplicações reais
Caso 1: Monitoramento de consumo em painel industrial. Instale CTs em cada ramal de distribuição, conecte a um módulo DAQ com entradas mA e envie dados via Modbus para o SCADA. Configure alarmes de demanda e crie dashboards de consumo horário para alocação de custo. Resultado: visibilidade de picos e redução de demanda contratada.
Caso 2: Proteção e detecção de sobrecorrente em linha de produção. CT alimenta relés eletrônicos que monitoram corrente nominal e detectam spikes rápidos. Com tempos de resposta calibrados, é possível desligar seções afetadas evitando danos às máquinas. Resultado: aumento da disponibilidade da linha e redução de falhas mecânicas.
Caso 3: Integração com inversores fotovoltaicos e baterias. CTs medem corrente AC de saída para balanceamento e controle de carga. Em sistemas híbridos, as leituras alimentam algoritmos de gestão de energia para priorizar consumo local ou exportação. Resultado: maior eficiência no uso da geração renovável e melhor proteção de baterias.
Para aplicações industriais detalhadas e guias de integração com PLC/SCADA, consulte artigos técnicos no blog da LRI e explore opções de produtos: https://www.blog.lri.com.br/produtos/transformadores-de-corrente. Para aplicações que exigem essa robustez, a série Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P) da ICP DAS é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-200a-24mm-series-pm-3133p-e-pm4324p.
Comparação técnica com produtos similares da ICP DAS e do mercado
Ao comparar o PM-3133P / PM-4324P com outros CTs ICP DAS, avalie precisão, abertura do núcleo, tipo de saída e facilidade de montagem. Modelos com abertura maior suportam cabos múltiplos ou barramentos, enquanto CTs de maior precisão (classe 0.5 ou 0.2) são exigidos para faturamento. Os modelos PM se posicionam como solução intermediária: boa precisão com instalação prática.
No mercado, há CTs toroidais rígidos e sensores Hall-effect com características distintas. Sensores Hall oferecem medição DC e AC, porém costumam ter custo maior e menor linearidade para correntes elevadas. CTs toroidais clássicos são muito precisos, mas exigem interrupção do condutor para instalação. O PM-3133P / PM-4324P equilibra usabilidade e desempenho para aplicações industriais.
Escolha baseada em trade-offs: se necessidade é medição DC ou análise harmônica profunda, considere sensores Hall ou transdutores ativos; para medição AC padrão e retrofit, o CT de núcleo aberto é frequentemente a escolha mais prática e econômica. Considere também custos totais (aquisição, instalação, manutenção) e suporte técnico do fabricante.
Erros comuns, armadilhas de instalação e detalhes técnicos a evitar
Erros frequentes incluem passar múltiplos condutores pelo núcleo (anula a leitura), inversão de polaridade (gera sinais negativos/confusão de fase), e burden incorreto que leva à perda de linearidade ou saturação. Outro problema comum é a falta de proteção contra surtos/transientes, que pode danificar equipamentos downstream.
Evite dimensionar o CT para correntes muito abaixo do nominal sem verificar erro em baixa corrente, assim como usar CTs de precisão insuficiente para faturamento. Em painéis com harmônicos elevados, atenção à resposta de frequência do CT e à amostragem do ADC para não subestimar correntes de pico. Sempre respeite as curvas de saturação do fabricante.
Para diagnóstico rápido de leituras erráticas, verifique: continuidade do secundário (nunca deixar secundário aberto durante operação), presença de ruído EMI, burden e conexão terra. Testes in-situ com injetor de corrente ou comparador com referência permitem identificar saturação e deriva por temperatura. Documente correções para evitar recorrência.
Conclusão
O Transformador de Corrente Núcleo Aberto 200A 24mm (PM-3133P / PM-4324P) da ICP DAS é uma alternativa prática e confiável para monitoramento de correntes até 200 A em ambientes industriais e prediais. Seu design de núcleo aberto reduz tempo de instalação e facilita retrofit, enquanto as características elétricas asseguram precisão suficiente para aplicações de controle, proteção e gestão de energia. Para especificações detalhadas e pedido de cotação, visite a página do produto: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-200a-24mm-series-pm-3133p-e-pm4324p.
Se você está projetando integração com SCADA, RTU ou plataformas IIoT, considere detalhes críticos como burden, isolamento e protocolos de comunicação. Para comparativos com outros modelos ICP DAS e aplicações práticas, consulte também nossos artigos técnicos no blog da LRI sobre monitoramento de energia e integração IIoT. Ficou com dúvidas ou precisa de consultoria específica para seu projeto? Comente abaixo ou entre em contato para suporte técnico e cotação de amostras.
Incentivamos perguntas e comentários técnicos — compartilhe seu caso de uso, topologia de painel ou medidas que deseja obter e responderemos com orientações práticas.
