Introdução

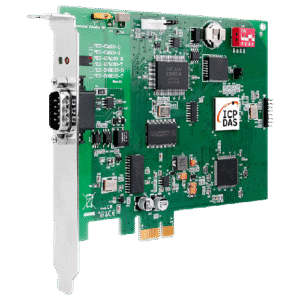

A Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS é uma solução de comunicação de dados projetada para integrar redes CANopen a servidores ou PCs industriais via PCIe. Neste artigo técnico, abordamos arquitetura, especificações, instalação e integração com SCADA, IIoT e PLC, fornecendo referência a normas como ISO 11898-1 (nível físico CAN), CiA 301 (CANopen) e requisitos de compatibilidade PCIe definidos pelo PCI-SIG.
Profissionais de automação, integradores e engenheiros de controle encontrarão orientações práticas sobre terminação via DB9, configuração de NMT/Node ID, mapeamento SDO/PDO e procedimentos de diagnóstico. O texto também cobre drivers Windows/Linux, isolamento galvânico e práticas de segurança e EMC (por exemplo, IEC 61000-6-2/4, EN 55032).
Use este guia para entender o papel da placa como mestre CANopen, critérios de seleção frente a USB-to-CAN ou gateways e impactos no ROI e disponibilidade operacional. Para mais artigos técnicos e conteúdos complementares, veja Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS — visão geral e conceito fundamental (O que é?)
O que é a Placa PCIe CANopen Master Intelligent (ICP DAS)?
A placa atua como um mestre CANopen integrado ao barramento PCI Express do host, permitindo controle determinístico e coleta de dados em redes CANopen. Seu conector DB9 fornece a interface física para o par diferencial CAN (CAN_H/CAN_L) conforme ISO 11898-1.
O firmware da placa implementa camadas de gerenciamento CANopen (NMT, SDO, PDO, LSS) conforme CiA 301, possibilitando a configuração e operação de nós sem depender exclusivamente do host para tempo-real crítico. Isso é chave em aplicações industriais com requisitos de latência e disponibilidade.
Do ponto de vista do sistema, a placa reduz complexidade ao integrar localmente a lógica de mestre, liberando o PLC/SCADA para funções superiores e reduzindo tráfego de rede entre borda e centro.
Componentes principais e glossário técnico (PCIe, CANopen, DB9)
A placa contém: interface PCIe (tipicamente x1, compatível com slots x1/x4/x8/x16), transceiver CAN (ISO 11898), isolamento galvanico (opcional até 2,5 kVrms), buffer de memória e firmware CANopen. O conector DB9 é o padrão físico para CAN, frequentemente implementado como D-sub 9 pinos fêmea/macho.
Termos-chave: PCIe (serial de alta velocidade para comunicação com CPU), CANopen (protocolo de aplicação para dispositivos de automação), DB9 (conector físico), NMT (Network Management), PDO/SDO (mecanismos de dados). Esses componentes definem interoperabilidade e requisitos elétricos.
A compreensão desses elementos é essencial para especificar a placa em projetos de controle e telemetria, garantindo conformidade com normas de EMC e segurança industrial (por exemplo, IEC 62368-1 para segurança de equipamentos).
Principais aplicações e setores atendidos pelo Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS
Automação industrial e controle de máquinas
A placa é indicada para linhas de produção com servos, inversores e I/O distribuído que utilizam CANopen como backbone de campo. Ao operar como mestre, ela coordena mapeamentos PDO para I/O de alta frequência e logs de falhas rápidos.
Reduz a latência na leitura de estados críticos e facilita sincronização de eixos via PDOs mapeados com prioridade determinística. Em máquinas CNC e sistemas de pick-and-place, a integração com PCIe do host garante throughput elevado para aquisição e armazenamento local de dados.
Seu isolamento e robustez EMC possibilitam instalação direta em servidores industriais próximos à máquina, minimizando cabos e pontos de falha.
Integração com PLCs, robótica e painéis de controle
A placa permite comunicação direta entre o host de supervisão e nós CANopen, complementando ou substituindo I/O módulos de PLC quando se busca flexibilidade de software. Em robótica, ela simplifica controle de múltiplos servos e leitura de encoders via PDOs.
Integradores podem usar drivers nativos para mapear variáveis CANopen em tags SCADA ou em aplicativos de controle customizados, reduzindo necessidade de gateways externos. Isso melhora a manutenção e o ciclo de desenvolvimento.
Em painéis de controle embarcados, a solução PCIe é apropriada quando o sistema possui slots internos, oferecendo latência inferior a soluções USB ou serial.
Energia, transporte, água e infraestrutura
Sistemas de monitoramento de transformadores, bombeamento e veículos industriais frequentemente usam CANopen para comunicações locais. A placa facilita aquisição de telemetria e eventos para diagnóstico preditivo.
Em utilities e infraestrutura, o suporte a isolamento galvanico e a conformidade EMC são cruciais para operar próximo a cargas de potência e ambientes eletromagneticamente ruidosos, atendendo exigências de IEC 61000.
Para projetos de transporte (ônibus, vagões), a solução PCIe em gateways embarcados fornece integração local com armazenamento e retransmissão para sistemas IIoT com protocolos como MQTT ou OPC UA.
Especificações técnicas da Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS (tabela resumida)
Tabela de especificações chave (hardware, comunicação, ambiente)
| Parâmetro | Especificação típica |
|---|---|
| Interface Host | PCIe x1 (compatível x1/x4/x8/x16) |
| Protocolo | CANopen (CiA 301) |
| Física CAN | ISO 11898-1, bitrates até 1 Mbps |
| Conector | DB9 D-sub (CAN) |
| Isolamento | Galvânico 2.5 kVrms (opcional) |
| Consumo | < 3 W típico |
| Temp. Operação | -40 °C a +85 °C |
| Certificações | CE, RoHS, EN 55032/IEC 61000 |
| MTBF (est.) | > 200.000 horas (MIL‑HDBK‑217F estimativa) |
A tabela sumariza parâmetros críticos para especificação em projetos. Verifique sempre a ficha técnica do modelo específico para valores absolutos de corrente, tensão e dimensões mecânicas.
Parâmetros como isolamento e temperatura operacional influenciam localização de instalação (armário vs. painel) e requisitos de refrigeração. Consumo reduzido facilita uso em servidores embarcados e gateways edge.
Certificações EMC e de segurança devem ser consideradas quando a placa for instalada em ambientes regulados (utilities, transporte), garantindo conformidade com normas locais e facilitando homologação.
Detalhes elétricos e mecânicos
O pino do DB9 segue pinagem CAN padrão: pino 2 = CAN_L, pino 7 = CAN_H (verificar pinagem no manual do produto). Resistências de terminação (120 Ω) são necessárias em extremidades do bus; a placa pode oferecer terminação selecionável por jumper.
Requisitos do slot PCIe: assegurar que o host suporte PCIe x1 (ou superior) e que drivers correspondentes ao sistema operacional estejam disponíveis. A placa ocupa um bracket de perfil baixo/padrão conforme formato do chassi.
Layout mecânico e dissipação térmica são importantes em racks densos; verifique clearances e ventilação para manter temperatura ambiente dentro das especificações.
Protocolos suportados e compatibilidade (CANopen, NMT, SDO/PDO)
Firmware implementa camadas de aplicação CANopen (CiA 301), incluindo gerenciamento de estado NMT, transferências SDO para configuração de objetos e comunicação PDO para dados cíclicos e event-driven. Suporte a LSS facilita configuração de Node ID em rede.
A compatibilidade com perfis de dispositivo CiA (ex.: CiA 402 para drives) permite integração direta com equipamentos padronizados, reduzindo necessidade de customização. Verifique suporte a PDO mapeamentos extensíveis para sincronização multimastro.
Drivers fornecem APIs para leitura/escrita de PDOs/SDOs em tempo real e utilitários de diagnóstico, além de integração com bibliotecas OPC/SDK para SCADA e aplicações industriais.
Importância, benefícios e diferenciais do produto Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS
Benefícios operacionais e de integração
Ao centralizar funções de mestre CANopen, a placa reduz latência de controle e tráfego de rede, melhorando determinismo. Isso é crucial para controle de movimento e sincronização de I/O.
A integração direta via PCIe proporciona maior largura de banda e menor overhead do que interfaces USB ou serial, resultando em melhores tempos de resposta e menores jitter em sistemas críticos.
Além disso, o isolamento e conformidade EMC aumentam disponibilidade em ambientes industriais, reduzindo erros induzidos por ruído e aumentando MTBF do sistema.
Diferenciais ICP DAS (qualidade, suporte a drivers e ferramentas)
A ICP DAS oferece documentação detalhada, exemplos de configuração CANopen e suporte a drivers para Windows e Linux, além de SDKs para integração em aplicações SCADA e IIoT. Ferramentas de configuração simplificam mapeamento de PDOs e atualização de firmware.
A garantia de qualidade e processos de teste aceleram homologação em projetos industriais; a marca é reconhecida por entrega de módulos robustos para ambientes severos. Suporte técnico local (via LRI) facilita integração em projetos brasileiros.
Drivers otimizados e utilitários proprietários aumentam produtividade na fase de comissionamento, reduzindo horas de engenharia necessárias para integração.
Impacto no ROI e custo total de propriedade
Economias aparecem na redução de cabos, eliminando gateways externos e simplificando arquitetura de controle. Menor tempo de comissionamento e menor manutenção por falhas eletromagnéticas reduzem TCO.
A possibilidade de consolidar funções em servidores industriais diminui a necessidade de PLCs adicionais para determinadas aplicações, liberando CAPEX para outras áreas do projeto.
Análises de ROI devem considerar durabilidade (MTBF), suporte técnico e disponibilidade de peças, onde a ICP DAS tem histórico favorável.
Guia prático: instalação, configuração e uso do Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS
Instalação física e requisitos PCIe
Desligue o host e descarregue eletricamente antes de inserir a placa no slot PCIe x1. Fixe corretamente o bracket no chassi para garantir conexão mecânica e proteção EMC.
Confirme compatibilidade do BIOS/UEFI com dispositivos PCIe e que não há conflitos de IRQ em sistemas legados. Em servidores industriais, prefira slots com acesso direto para facilitar cabo DB9.
Após a fixação, verifique espaço para ventilação; em ambientes de alta temperatura, considere slots com fluxo de ar ativo.
Conexão CAN via DB9 e práticas de terminação
Use cabos blindados twisted pair adequados para CAN e mantenha comprimento e topologia conforme ISO 11898. Instale resistências de terminação 120 Ω nas extremidades do segmento.
Evite malhas e loops de terra: se a placa possui isolamento galvanico, conecte terras somente onde especificado para prevenir correntes parasitas. Utilize resistores de fail-safe quando necessário.
Monitore o nível de erro (bus error counters) ao energizar a rede e ajuste velocidade (baudrate) de acordo com comprimento do barramento (ex.: 1 Mbps até ~40 m, valores decrescentes com maior cabo).
Instalação de drivers e utilitários (Windows/Linux)
Instale drivers oficiais ICP DAS: para Windows, utilize instalador MSI/EXE e verifique assinatura digital; para Linux, carregue módulos do kernel e disponha udev rules para nomes persistentes de dispositivo.
Após instalação, use utilitários para detectar a placa, atualizar firmware e validar versão do driver. Ferramentas de logging ajudam a capturar frames CAN e diagnosticar falhas.
Consulte notas do release para dependências kernel e bibliotecas; mantenha backups de configuração antes de atualizações de firmware.
Configuração CANopen (NMT, Node ID, mapeamento SDO/PDO)
Defina Node ID via DIP-switch, LSS ou SDO conforme procedimento do fabricante. Configure o estado inicial NMT (pre-operational/operational) e habilite PDOs necessários para operação.
Mapeie PDOs para variáveis críticas (entradas analógicas, comandos de posição) e ajuste coberturas de tempo cíclico/event-driven para otimizar tráfego. Use SDOs para parâmetros raramente alterados (offsets, constantes).
Documente dcf/eds dos dispositivos e mantenha um plano de endereçamento para evitar IDs duplicados e facilitar manutenção.
Testes iniciais e diagnóstico (LEDs, ferramentas de teste)
Verifique LEDs de status da placa: alimentação, link PCIe, atividade CAN e erros. LEDs informativos ajudam a isolar falhas físicas rapidamente.
Use sniffers CAN e software de análise para monitorar frames, identificar erros de CRC, frames perdidos e overruns. Ferramentas como Wireshark com plugin CAN podem ser úteis.
Realize testes de carga simulando condições operacionais, valide terminação e logging de erros antes de colocar em produção.
Integração com sistemas SCADA e plataformas IIoT
Integração direta com SCADA (OPC/MODBUS/OPC UA)
A placa fornece variáveis via API/driver que podem ser expostas a SCADA através de OPC Classic ou OPC UA, mapeando PDOs para tags SCADA. Isso facilita supervisão e alarmes em tempo real.
Em arquiteturas híbridas, um gateway local pode traduzir CANopen para Modbus TCP/RTU para integrar legacy SCADA sem reengenharia do sistema. Use estratégias de buffer para perda de conexão e persistência de dados.
Para segurança e auditoria, associe logs de eventos CANopen a históricos de SCADA, permitindo correlação entre falhas de campo e eventos de supervisão.
Conexão com arquiteturas IIoT (MQTT, edge gateways)
No edge, a placa pode rodar em um gateway PCIe-enabled que publica tópicos MQTT com telemetria CANopen, permitindo análise em nuvem e integração com plataformas IIoT. Filtragem e agregação locais reduzem banda e custo.
Use JSON/AMPQ ou formatos binários eficientes (CBOR) para transporte e aplique TLS/MQTT-SN quando necessário; autenticação mútua e certificados garantem integridade. Tradução de PDO para modelos semânticos (OPC UA ou Azure IoT) facilita interoperabilidade.
Edge computing permite rodar modelos de ML para predição de falhas a partir de sinais CAN, agregando valor operacional sem alterar controladores de planta.
Segurança, segmentação de rede e disponibilidade
Segmente a rede de automação em VLANs e DMZs; nunca exponha diretamente o barramento CAN ao core de TI. Firewalls de borda e gateways que controlam escopo de comandos SDO críticos são recomendados.
Implemente políticas de backup e redundância para hosts que dependem da placa; em aplicações críticas, considere arquitetura redundante com failover de mestre. Monitore integridade do bus e alarme em níveis de erro.
Mantenha atualizações de firmware e drivers sob processos controlados (change management) para evitar introdução de vulnerabilidades e garantir disponibilidade.
Exemplos práticos de uso e estudos de caso com Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS
Caso 1 — Controle de servos via CANopen em linha de produção: arquitetura e resultados
Em uma linha de montagem, a placa foi utilizada como mestre para controlar 8 servos CiA 402, mapeando PDOs para posição e torque com ciclo determinístico de 2 ms. A redução de jitter melhorou qualidade de movimento e diminuiu rejeitos.
A integração direta com SCADA via OPC UA permitiu monitoramento e ajustes em tempo real, reduzindo tempo de setup entre lotes. O uso de isolamento reduziu eventos de falha induzida por ruído elétrico.
Resultados: aumento de eficiência de 6% e queda de downtime por falhas de comunicação em 40% no primeiro ano.
Caso 2 — Monitoramento remoto de ativos (condição de motores) com gateway IIoT
Motores de bomba equipados com sensores CANopen enviavam dados de vibração e corrente via PDOs. A placa em um gateway edge agregou dados e publicou eventos MQTT para plataforma de manutenção preditiva.
Ao aplicar algoritmos de análise de frequência no edge, foram detectadas tendências que anteciparam substituição de rolamentos, evitando paradas não planejadas. A banda WAN foi otimizada por transmissão apenas de anomalias detectadas.
Economia projetada: redução de custos de manutenção corretiva e aumento de disponibilidade operacional em unidades de bombeamento.
Snippets e modelos de configuração (mapeamento PDO, scripts de teste)
Exemplo básico de mapeamento PDO: configurar PDO 1 com entrada do encoder (32 bit) e saída de comando (16 bit) para operação cíclica de controle. Utilize ferramentas ICP DAS para salvar e replicar configurações.
Scripts de teste automatizados podem usar APIs para enviar NMT=operational, configurar Node ID e monitorar contadores de erro por 24h, registrando métricas de latência e frames perdidos.
Forneça templates de DCF/EDS para dispositivos comuns e mantenha repositório versionado para facilitar replicação em novos projetos.
Comparação técnica: Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS vs produtos similares da ICP DAS e do mercado
Comparativo com outros módulos ICP DAS (USB-to-CAN, multiportas PCIe)
Placas PCIe oferecem menor latência e maior robustez que adaptadores USB-to-CAN, que são mais portáteis porém sujeitos a latência do host USB e problemas de energia. Multiportas PCIe são preferíveis quando múltiplos segmentos CAN são necessários.
Para aplicações embarcadas com espaço limitado, USB-to-CAN pode ser solução temporária; porém em servidores de controle, PCIe x1 assegura integração mais estável e throughput superior. A escolha depende de necessidade de portas e isolamento.
ICP DAS disponibiliza modelos multiporta e USB com diferentes níveis de isolamento e velocidades; use critérios de seleção (abaixo) para decidir.
Vantagens e limitações frente a soluções alternativas (USB, serial, gateways)
Vantagens PCIe: integração direta, menor jitter, melhor performance; limitações: requer slot PCIe e acesso físico interno ao host. Gateways oferecem isolamento arquitetural e facilidade de instalação externa, porém aumentam custo e complexidade de rede.
Soluções seriais (RS-232/485) são legadas e mais lentas; em muitos casos, converter para CANopen via gateways adiciona latência e pontos de falha. Avalie trade-offs de disponibilidade, custo e facilidade de manutenção.
Considere também questões de certificação e suporte do fornecedor no ciclo de vida do projeto.
Critérios de seleção (porta única vs multiporta, isolamento, taxa, drivers)
Checklist decisório: número de nós e segmentos, necessidade de isolamento galvanico, taxa de atualização (latência), compatibilidade de drivers com SO e SCADA, e exigências ambientais (temperatura/ vibração).
Para ambientes críticos, priorize placas com isolamento conforme IEC e suporte a wide temp. Para desenvolvimento e prototipagem, opções USB podem acelerar validação.
Documente requisitos de redundância e MTBF no início do projeto para evitar retrabalho durante escalonamento.
Erros comuns, troubleshooting e detalhes técnicos críticos
Problemas frequentes e como corrigir (terminação, baudrate, IDs duplicados)
IDs duplicados provocam conflitos imediatos no bus; use ferramenta de escaneamento CAN para identificar e corrigir Node IDs. Sempre mantenha documentação de endereçamento.
Erros de terminação (falta de 120 Ω nas extremidades) geram reflexões e frames corrompidos; verifique terminação física e integridade do cabo. Ajuste baudrate conforme comprimento do cabo e qualidade do mesmo.
Problemas de grounding podem causar erros intermitentes; use isolamento galvânico quando necessário e siga práticas de aterramento em painéis industriais.
Debug avançado (análise de frames CAN, logs, ferramentas)
Utilize analisadores de protocolos CAN e logs para inspecionar campos de identificador, DLC e payload. Ferramentas que exportam PCAP ajudam integração com Wireshark para análise detalhada.
Monitore contadores de erro do controlador CAN (TEC, REC) para entender direção do problema (transmissor vs receptor) e identificar nós problemáticos. Capture traces antes e depois de alterações de firmware.
Registre timestamps com precisão (NTP/PTP se necessário) para correlacionar eventos CAN com logs de sistema e diagnosticar causas raiz em máquinas complexas.
Manutenção preventiva e vida útil do equipamento
Estabeleça planos de revisão periódica: verificação de conexões DB9, inspeção de cabos, testes de terminação e atualização de firmware em janela de manutenção controlada.
Monitore MTBF e, em ambientes severos, substitua componentes segundo ciclos preditivos para evitar falhas surpresa. Mantendo backups de configuração e imagens de firmware acelera recuperação.
Mantenha inventário de peças críticas e políticas de spare-parts para reduzir MTTR em operações 24/7.
Conclusão com chamada para ação — solicite informações, suporte ou cotação
Resumo executivo e recomendação de uso
A Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS é indicada para aplicações que demandam alta performance, baixo jitter e integração direta com hosts industriais via PCIe. Ela atende requisitos de EMC e oferece suporte a CANopen (CiA 301), sendo adequada a SCADA, IIoT e controle de movimento.
Para projetos que priorizam robustez e tempo-real, a solução PCIe supera alternativas USB/serial em determinismo e integração. Considere isolamento, conformidades e disponibilidade de drivers ao especificar a placa.
Se seu projeto envolve aquisição e controle de nós CANopen críticos, esta placa reduz complexidade de arquitetura e pode melhorar ROI com menor manutenção e maior disponibilidade.
Entre em contato / Solicite cotação
Para aplicações que exigem essa robustez, a série Placa PCIe CANopen Master Intelligent 1 Porta DB9 ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico em: https://www.lri.com.br/comunicacao-de-dados/placa-pcie-canopen-master-inteligente-1-porta-conector-db9
Consulte também materiais de integração e outros produtos complementares no blog técnico: https://blog.lri.com.br/introducao-ao-canopen e veja opções de produtos em https://blog.lri.com.br/produtos/placa-pcie-canopen-master. Pergunte nos comentários abaixo suas dúvidas ou descreva seu caso de uso para que possamos orientar a melhor arquitetura.
Perspectivas futuras, aplicações específicas e resumo estratégico
Tendências: CANopen em IIoT, edge computing e interoperabilidade com SCADA
Nos próximos 2–5 anos, veremos maior uso de gateways edge com PCIe para pré-processamento de dados CANopen e exportação seletiva para nuvem via MQTT/OPC UA, reduzindo latência e custos de comunicação.
A interoperabilidade entre CANopen e plataformas padronizadas (OPC UA mappings) e adoção de modelos semânticos facilitarão integração em arquiteturas Industry 4.0 e analytics centralizados.
Investimentos em segurança edge e segmentação de redes mitigarão riscos de exposição de barramentos de campo, permitindo evolução segura para IIoT.
Oportunidades por setor e próximos passos estratégicos
Setores como manufatura discreta, energia e transporte têm oportunidades de projetos piloto focados em controle de movimento e manutenção preditiva usando dados CANopen. Recomenda-se iniciar PoC com um segmento de máquina ou linha.
Padronize EDS/DCF e processos de configuração para acelerar replicação e reduzir tempo de comissionamento em escala. Considere parcerias com integradores experientes e uso de ferramentas ICP DAS para acelerar entrega.
Para apoio técnico e cotação, entre em contato conosco e solicite benchmarks aplicados ao seu ambiente: https://blog.lri.com.br/
Incentivo: comente abaixo sua experiência com CANopen ou pergunte sobre integração com SCADA/IIoT — responderemos com recomendações práticas.
