Introdução

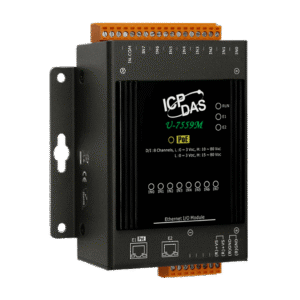

O U-7559M é um módulo da ICP DAS que reúne OPC UA nativo, 8 canais de entradas digitais ACDC e um switch Ethernet integrado de 2 portas, projetado para aplicações industriais e IIoT. Neste artigo técnico vou detalhar o que é o U-7559M, suas funções principais e como ele se encaixa em arquiteturas de automação industrial, SCADA e sistemas de utilities. A palavra-chave principal (U-7559M) e secundárias como OPC UA, entradas DI ACDC, switch Ethernet e IIoT aparecem já neste primeiro parágrafo para facilitar indexação e leitura técnica.
Engenheiros de automação, integradores e equipes de TI industrial encontrarão aqui orientações práticas: especificações elétricas e ambientais, guia de instalação, configuração de rede e segurança OPC UA, além de exemplos de projeto e comparativos com outros módulos ICP DAS. Vou também abordar normas aplicáveis (ex.: IEC 61131-2 para entradas digitais, IEC 61000 para imunidade e emissões) e conceitos relevantes como MTBF e estratégias de segurança de comunicação para IIoT.
Este conteúdo tem foco em decisão técnica e aplicação: reduzir custos de cabeamento, aumentar a segurança de dados com OPC UA, obter alta disponibilidade com um projeto de rede simples e robusto e integrar o U-7559M em ecossistemas Industry 4.0. Ao final você terá um checklist de validação e CTAs para avaliar aquisição ou suporte técnico.
O que diferencia o U-7559M no portfólio ICP DAS
O grande diferencial do U-7559M é o OPC UA nativo embarcado, que fornece modelo de informação padronizado, comunicação segura (certificados, criptografia) e integração direta com SCADA/IIoT sem necessidade de gateways adicionais. Para integradores, isso reduz complexidade de software e acelera comissionamento. Além disso, o módulo disponibiliza 8 entradas DI ACDC, permitindo leitura de contatos secos e sinais TTL/AC com uma única I/O — útil em painéis heterogêneos.
Outro fator relevante é o switch Ethernet integrado (2 portas), que facilita topologias em espinha (daisy-chain) e reduz pontos de falha e cabeamento. O isolamento entre entradas, lógica e rede oferece proteção contra transientes e ruído comum em ambientes industriais, compatível com práticas recomendadas por normas de compatibilidade eletromagnética (IEC 61000-4-x). Essa combinação torna o U-7559M atraente para aplicações distribuídas onde segurança de rede e redução de I/O remota são prioridades.
Por fim, a robustez física (montagem em trilho DIN, faixa de temperatura ampla) e a compatibilidade com protocolos como Modbus TCP (quando aplicado) tornam o U-7559M uma opção flexível para projetos que exigem interoperabilidade entre legacy e sistemas modernos. Quando escolher: prefira este modelo quando precisar de I/O digital compacta, comunicação padronizada e conectividade de rede simplificada com requisitos industriais.
Principais aplicações e setores atendidos pelo U-7559M
O U-7559M atende setores como automação predial, água e saneamento, indústrias de processo, máquinas OEM e energia, onde sinais digitais (estado de válvulas, portas, detectores) devem ser monitorados e integrados a sistemas corporativos. Em utilities, por exemplo, o OPC UA facilita exposição de dados para centros de controle e plataformas analíticas, mantendo a segurança e histórico necessário para compliance e auditoria.
Na manufatura e linhas de produção, o módulo funciona bem como ponto de I/O distribuído para leitura de sensores de presença, fim de curso e interlocking, reduzindo cabeamento até o PLC principal. Em projetos OEM, o U-7559M agrega conectividade pronta para clientes finais que demandam dados via OPC UA ou Modbus TCP, acelerando certificações e entregas. No contexto de Indústria 4.0, ele atua como nó de borda (edge) leve para convergência OT/IT.
Além disso, aplicações de monitoramento remoto (telemetria) e pequenos RTUs se beneficiam do tamanho compacto e do switch integrado, que permitem topologias com redundância básica e conexão direta a gateways IIoT ou servidores OPC UA. Esses recursos entregam maior disponibilidade operacional e facilitam manutenção preditiva quando integrados a plataformas de analytics.
Casos de uso por setor
- Água e saneamento: monitoramento de portas de válvula, bombas e relés de comando. O U-7559M lê estados digitais e publica eventos via OPC UA para o SCADA, permitindo alarmes e registros de histórico.
- Indústria de processo: supervisão de sensores de nível e detectores de posição em tanques; uso de debounce e filtragem para leitura estável em ambientes com ruído elétrico. O isolamento previne disparos falsos por transientes.
- OEM e máquinas: integração de módulos U-7559M em painéis das máquinas, expondo I/Os para clientes via OPC UA e reduzindo necessidade de PLCs extras. O switch integrado simplifica a topologia de rede da máquina.
Cada caso de uso foca em benefícios práticos: redução de cabeamento, integração direta com plataformas IIoT e robustez operacional. Para aplicações que exigem essa robustez, a série U-7559M da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/u-7559m-modulo-opc-ua-8-canais-di-acdc-e-2-ethernet-switch-icp-das
Especificações técnicas detalhadas (Tabela)
Abaixo uma tabela consolidada com os principais parâmetros técnicos do U-7559M. Observação importante: confirme os valores exatos consultando o datasheet oficial da ICP DAS antes da implantação final — os fabricantes atualizam certificações e revisões.
Tabela de Especificações Técnicas
| Item | Especificação (resumo) |
|---|---|
| Modelo | U-7559M |
| Entradas digitais | 8 canais DI ACDC |
| Tipo de entrada | DI ACDC com compatibilidade ampla (AC/DC) — confirmar thresholds no datasheet |
| Protocolo | OPC UA nativo; Modbus TCP (se aplicável) |
| Ethernet | 2x Ethernet switch integrado (10/100Base-TX) |
| Isolamento | Entradas isoladas da lógica e terra (confirmar Vdc isolação, ex.: 2500 VDC) |
| Alimentação | Tipicamente 10–30 VDC (confirmar faixa nominal no datasheet) |
| Consumo | Consultar valor no datasheet (mA/ W) |
| Temperatura de operação | Ex.: -25 a 70 °C (confirmar) |
| Montagem | Trilho DIN |
| Certificações | CE, RoHS, FCC/EMC (confirmar listagem completa) |
| MTBF | Valor específico no datasheet (ex.: >200.000 h) |
| Dimensões | Ver datasheet para dimensões exatas |
| Proteção | Proteção contra inversão de polaridade / transientes (conferir) |
Use esta tabela para uma análise prévia; antes da compra, valide itens de isolamento, thresholds das entradas DI (Nível AC/DC, hysteresis), consumo e certificações para seu setor/região.
Importância, benefícios e diferenciais do U-7559M
A adoção do U-7559M traz ganhos em segurança de comunicação (OPC UA com certificados), redução de cabeamento graças ao switch integrado e integração simplificada entre OT e IT. OPC UA elimina a necessidade de drivers proprietários, padronizando a troca de dados e suportando modelos de informação ricos (nodes, methods, events). Isso facilita auditorias, governança de dados e integração com plataformas de analytics.
Do ponto de vista operacional, a robustez (isolamento, faixa de temperatura, montagem DIN) reduz intervenções e falhas por EMI/transientes. Conceitos como MTBF e políticas de manutenção preventiva são beneficiados, pois módulos com isolamento e boa qualidade construtiva tendem a aumentar o tempo médio entre falhas, resultando em menor custo total de propriedade (TCO). Em projetos críticos, a redução do número de gateways traduz-se em menores pontos de ataque e menos latência.
Combinando esses fatores, o U-7559M é indicado para arquiteturas distribuídas e topologias onde a convergência OPC UA/IIoT é estratégica. Para aplicações que exigem essa robustez, a série U-7559M da ICP DAS é a solução ideal. Confira especificações detalhadas e suporte técnico: https://www.lri.com.br/u-7559m-modulo-opc-ua-8-canais-di-acdc-e-2-ethernet-switch-icp-das
Benefícios técnicos e operacionais
- Confiabilidade: isolamento nas entradas e componentes industriais que aumentam resistência a transientes e ruído.
- Manutenção: diagnóstico via OPC UA (events, status) diminui tempo de troubleshooting e facilita rotinas de manutenção preditiva.
- Escalabilidade: módulos distribuídos com OPC UA permitem expansão linear de nós sem retrabalho em PLCs centrais.
Além disso, benefícios comerciais incluem menor custo de cabeamento e instalação, tempo de integração reduzido e interoperabilidade com sistemas SCADA modernos.
Guia prático de instalação e uso — Como instalar e configurar o U-7559M
Para instalação física, monte o U-7559M em trilho DIN em um painel com ventilação adequada. Evite fontes de calor próximas e mantenha distância de cabos de potência para reduzir interferência eletromagnética. Respeite as instruções do fabricante quanto ao torque de terminais, polaridade e opções de alimentação para prevenir danos por conexão incorreta.
Ao fazer cabeamento das entradas DI ACDC, identifique corretamente se as entradas aceitam tensões AC e DC e use resistores de pull-down/pull-up recomendados, além de filtros (RC/debounce) onde haja rebotes mecânicos. Aterramento e screening dos cabos são cruciais: conecte o terra de proteção (PE) conforme normas locais e mantenha malha de terra comum com os demais equipamentos de controle para reduzir loops de terra.
Para alimentação, utilize fonte com boa regulação e proteção contra surtos; siga boas práticas de PFC apenas se houver conversão direta de mains, embora PFC seja mais relevante para fontes que alimentam grandes racks. Verifique a faixa de tensão nominal (confirmar no datasheet) e proteja a linha com fusível apropriado.
Configuração de rede e primeiro acesso
Conecte uma das portas do switch integrado à sua rede de controle e a outra porta para o próximo nó (topologia em cadeia). Configure endereçamento IP estático ou DHCP conforme política de rede; para ambientes industriais, IP estático é recomendado para facilitar gerenciamento e segurança. Use VLANs e ACLs no core para segmentar a rede OT/IIoT.
Para primeiro acesso OPC UA, obtenha o endereço IP do módulo (via ferramenta de descoberta da ICP DAS ou escaneamento de rede), acesse a interface web/serviço de configuração e verifique serviços habilitados: endpoints OPC UA, certificados e modelos de segurança. Habilite logs e monitore inicialmente o tráfego para validar comunicação e performance.
Documente configurações de rede (IP, máscara, gateway, DNS), versões de firmware e certificados aplicados. Em projetos regulados, registre também procedimentos de rollback para atualizações de firmware e mantenha backup das configurações.
Configuração OPC UA e segurança
Habilite OPC UA com políticas de segurança adequadas: TLS 1.2/1.3, certificados X.509 e políticas de assinatura/criptografia. Use certificados gerenciados centralmente por PKI corporativa, evitando certificados autoassinados em produção. Configure políticas de rotação e revogação de certificados para mitigar riscos em longo prazo.
Implemente autenticação forte (usuário/senha + certificados) e limite privilégios por perfil. Habilite endpoint seguro para conexões de escrita e read-only para monitoramento onde aplicável. Registre e monitore eventos OPC UA para detectar tentativas anômalas de conexão ou falhas de autenticação.
Siga recomendações de conformidade com normas de segurança de TI/OT (ex.: IEC 62443) e mantenha firmware atualizado para corrigir vulnerabilidades conhecidas. Complementos como firewalls industriais e segmentação física são práticas recomendadas.
Integração com sistemas SCADA/IIoT e keywords
A integração do U-7559M com SCADA é direta via OPC UA: mapear cada entrada digital como tag/variable em um servidor OPC UA facilita leitura e alarmística. Para sistemas legados em Modbus TCP, verifique se o módulo expõe o protocolo ou utilize um gateway conversor. Em arquiteturas IIoT, a publicação de eventos e estados via OPC UA permite ingestão por plataformas de analytics sem transformar dados no caminho.
Ao mapear entradas DI para tags SCADA/IIoT, considere políticas de debounce, timestamping e filtragem (moving average ou sample-and-hold) para melhorar qualidade do dado. Decida entre polling (scanning periódico) e subscription (publish/subscribe via OPC UA) conforme latência e carga de rede; subscriptions reduzem tráfego e oferecem entrega de eventos em tempo real.
Para conectividade com nuvem, use gateways que façam translation segura de OPC UA para protocolos como MQTT com bridge segura (TLS, client cert). Gerencie credenciais e segredos com cofre de senhas (Vault) e monitore latência e perda de pacotes para garantir SLAs.
Mapear entradas DI para tags SCADA / IIoT
- Identifique cada canal físico (DI1..DI8) e atribua nome lógico consistente (ex.: Pump1_FlowGate_Open).
- Configure triggers e thresholds para alarmes e roteie eventos críticos com prioridade.
- Documente metadata: unidade, localização, debounce, validade e responsável técnico.
Implemente logs e históricos para análise forense e modelagem preditiva; usar timestamps precisos (NTP) é essencial.
Estratégias de comunicação IIoT e segurança keywords
Use TLS, certificados X.509 e políticas de acesso baseadas em roles. Para arquiteturas distribuídas, prefira OPC UA over TLS com subscription para eficiência. Ao ingressar dados na nuvem, utilize gateways que preservem integridade e confidencialidade, aplicando compressão e buffer local para tolerar perda temporária de conectividade.
Aplique segmentação de rede e monitoramento contínuo (IDS/IPS) e políticas de patching regimentadas. Essas práticas alinham o projeto com requisitos de normas como IEC 62443 e boas práticas de segurança industrial.
Exemplos práticos de uso e projetos de referência
Exemplo 1 — Monitoramento de portas em estações de tratamento: o U-7559M lê sensores de posição de portas de acesso e publica eventos OPC UA ao SCADA. A lógica local pode detectar abertura inesperada e gerar alarme instantâneo, além de historizar eventos para auditoria. Diagrama: sensores → U-7559M (DI1-8) → switch Ethernet → servidor OPC UA/SCADA.
Exemplo 2 — Supervisão de sensores em linha de produção: configure debounce de 10–50 ms e filtragem por média móvel para evitar falsos positivos por vibração. Os tags são lidos via subscription e alimentam HMI/SCADA para counts e OEE. A redução de cabeamento e a flexibilização do layout da linha são ganhos tangíveis.
Exemplo 3 — Integração em soluções OEM com conectividade redundante: use o switch integrado em topologia dupla (A→B e B→C) para minimizar downtime; combine com roteadores industriais para failover de caminho até o datacenter. Esta arquitetura reduz MTTR e aumenta disponibilidade.
Exemplo 1: Monitoramento de portas em estações de tratamento
Diagrama de conexão simples: contato de porta → DI do U-7559M → Endpoint OPC UA → SCADA. Gere eventos com timestamp e mantenha histórico para compliance. Utilize níveis de severidade e notificações automáticas para equipe de operação.
Exemplo 2: Supervisão de sensores em linha de produção
Aplique debounce e filtro digital no lado do cliente (ou no SCADA quando não houver lógica local). Configure tags binários e registros de contagem para analytics. O U-7559M fornece latência determinística suficiente para inspeções e contagens de alta velocidade em muitas linhas.
Exemplo 3: Integração em soluções OEM com conectividade redundante
Projete topologia com segmentos redundantes e use o switch integrado para simplificar cabeamento dentro da máquina. Combine com políticas de QoS e VLAN para isolar tráfego de controle do restante da planta.
Comparação com módulos similares da ICP DAS e análise técnica
Compare o U-7559M com outros módulos ICP DAS focando em I/O count, protocolos suportados e recursos de rede. Módulos puramente Modbus podem ser mais baratos, mas exigem gateway para OPC UA; o U-7559M elimina essa etapa. Em projetos que demandam interoperabilidade com enterprise systems, o OPC UA nativo costuma justificar o investimento.
Vantagens: OPC UA nativo, switch integrado, isolamento e montagem DIN. Desvantagens potenciais: custo inicial mais alto que módulos simples Modbus e necessidade de gestão de certificados (overhead operacional). A escolha deve considerar TCO e requisitos de segurança/compliance.
Vantagens e desvantagens frente a alternativas ICP DAS
- Vantagens: integração direta com SCADA moderno, redução de gateways e cabeamento.
- Desvantagens: maior complexidade inicial para setup de segurança (PKI) e possível custo incremental.
Recomendação: prefira U-7559M quando interoperabilidade e segurança forem críticos; escolha módulos Modbus quando houver necessidade estrita de custo e simplicidade.
Erros comuns de projeto e operação (e como evitá-los)
- Erro: aterramento inadequado causando loops – use práticas de terra únicas e verificadas.
- Erro: ignorar thresholds das entradas ACDC – sempre confirmar níveis no datasheet e adaptar circuitos.
- Erro: usar certificados autoassinados em produção – implante PKI e políticas de rotação.
Ações corretivas incluem revisão de desenho elétrico, testes de EMC e auditoria de segurança de rede.
Checklist de validação e testes pós-instalação
- Verificação física: torque de terminais, montagem DIN segura, cabos rotulados.
- Teste de entradas: aplicar sinais conhecidos a cada DI e validar leitura via OPC UA/SCADA; medir tempo de resposta e debouncing.
- Rede e segurança: confirmar endpoints OPC UA, validade dos certificados, políticas de criptografia e testes de failover do switch.
Documente resultados, registre firmware e salve backup de configuração. Faça testes de integração com SCADA e valide alarmística e históricos.
Conclusão
O U-7559M da ICP DAS é uma solução compacta e robusta para integrar entradas digitais ACDC em arquiteturas modernas com OPC UA. Ele entrega benefícios claros em redução de cabeamento, segurança de comunicação e facilidade de integração com SCADA/IIoT. Para projetos que demandam interoperabilidade, compliance e escalabilidade, o U-7559M é uma opção técnica sólida.
Se tiver dúvidas específicas sobre thresholds de entrada, isolamento ou integração com seu SCADA, comente abaixo ou solicite suporte técnico. Para avaliar compra ou solicitar cotação e suporte especializado, acesse o produto e solicite mais informações: https://www.lri.com.br/u-7559m-modulo-opc-ua-8-canais-di-acdc-e-2-ethernet-switch-icp-das. Para conhecer outras soluções de I/O distribuído e gateways industriais, visite também a página de produtos da LRI: https://www.lri.com.br/produtos.
